Marke	Klark Teknik
Modell	VNET2AES Interface
Kategorie	Audio-Netzwerkschnittstelle
Produkttyp	AES3-Einschleif-Schnittstelle für VNET2-Netzwerk
Gehäuse	Robustes Stahlgehäuse
Montage	Auf Stativ oder im 19"-Rack (1U) mit optionalem Kit
Stromversorgung	Über VNET-Netzwerkkabel (Power over Network)
Netzwerkanschlüsse	Standard RJ45 oder Neutrik etherCON®
Audioanschluss	AES3-Eingang auf XLR-Buchse
Hauptfunktionen	Übertragung von 2 unkomprimierten digitalen AES3-Audiokanälen über VNET2-Netzwerk, Einspeisung neuer Audiokanäle ohne Beeinträchtigung der vorgelagerten Kanäle, Erstellung mehrerer Audiozonen
Unterstützte Abtastraten	32 kHz bis 96 kHz (Auto-Erkennung)
Maximale Geräteanzahl	Bis zu 119 in Daisy-Chain
Maximale Netzwerkreichweite	Bis zu 1000 m (ohne Audio), 600 m (48 kHz), 400 m (96 kHz)
Kompatibilität	VNET- und VNET2-Geräte
Wartung und Reinigung	Trockenes Tuch
Sicherheit	Hinweise: Vor Feuchtigkeit schützen, Gehäuse nicht öffnen, nur professionelle Kabel verwenden
Betriebstemperatur	Max. 45°C (tropisches oder gemäßigtes Klima)
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Reparatur nur durch qualifiziertes Personal
Garantie	Limited Warranty von Music Tribe, Details unter musictribe.com/warranty
Allgemeine Informationen	Schnittstelle zur Übertragung von digitalem AES3-Audio über ein VNET2-Netzwerk in Daisy-Chain, mit Y-Aufteilung der Steuerdaten

Häufig gestellte Fragen - VNET2AES Interface Klark Teknik

Was ist die Hauptfunktion der VNET2AES-Schnittstelle?

Die AES3-Einschleif-Schnittstelle für VNET2 ermöglicht den Anschluss einer digitalen AES3-Audioquelle an ein VNET2-Netzwerk und überträgt zwei unkomprimierte Audiokanäle auf demselben Kabel wie die Steuerdaten.

Wie wird die VNET2AES-Schnittstelle mit Strom versorgt?

Die Schnittstelle wird direkt über das VNET-Netzwerkkabel mit Strom versorgt (Power over Network), kein externes Netzteil erforderlich.

Welches Netzwerkkabel sollte verwendet werden?

Verwenden Sie ein Standard-Cat-5-Kabel mit RJ45- oder Neutrik etherCON-Steckern. Das Kabel sollte von guter Qualität sein, um die Audioübertragung zu gewährleisten.

Kann die Schnittstelle im Rack montiert werden?

Ja, mit dem optionalen Rack-Montagekit können bis zu drei Schnittstellen in einem 1U-19-Zoll-Platz montiert werden.

Was ist die maximale Reichweite des VNET2-Netzwerks?

Ohne Audio kann die Reichweite bis zu 1000 Meter betragen. Mit AES3-Audio bei 48 kHz beträgt sie 600 Meter und bei 96 kHz 400 Meter.

Wie viele Geräte können in einer Daisy-Chain verbunden werden?

Bis zu 119 Geräte können in einer Daisy-Chain verbunden werden, wobei die Gesamtkabellänge die Reichweitengrenzen einhalten muss.

Ist die Schnittstelle mit VNET-Geräten der ersten Generation kompatibel?

Ja, sie ist mit VNET- und VNET2-Geräten kompatibel. Allerdings können nur VNET2-Geräte den digitalen Audiostream nutzen.

Wie erstellt man mehrere Audiozonen?

Durch das Einfügen mehrerer Einschleif-Schnittstellen an verschiedenen Punkten des Netzwerks können Sie neue Audiokanäle einspeisen, ohne die vorhandenen Kanäle zu beeinträchtigen, und so separate Audiozonen erstellen.

Was tun, wenn das Gerät nicht richtig funktioniert?

Überprüfen Sie die Netzwerkverbindungen und die Stromversorgung. Wenn das Problem weiterhin besteht, lesen Sie das vollständige Handbuch oder wenden Sie sich an einen qualifizierten Techniker. Öffnen Sie niemals das Gehäuse.

Wo finde ich die vollständige Anleitung?

Die vollständige Bedienungsanleitung steht auf der Website notice-facile.com als kostenloser PDF-Download zur Verfügung. Sie können auch eine Übersetzung in Ihrer Sprache anfordern.

BEDIENUNGSANLEITUNG VNET2AES Interface Klark Teknik

Vorsicht Die mit dem Symbol markierten Anschlüsse führen so viel Spannung, dass die Gefahr eines Stromschlags besteht. Verwenden Sie nur hochwertige, professionelle Lautsprecherkabel mit vorinstallierten 6,35 mm MONO-Klinkensteckern oder Lautsprecherstecker mit Drehverriegelung. Alle

anderen Installationen oder Modifikationen sollten nur von qualifiziertem Fachpersonal ausgeführt werden.

Achtung Um eine Gefährdung durch

Stromschlag auszuschließen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden.

Achtung Um eine

Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät weder Regen oder Feuchtigkeit ausgesetzt werden noch sollten Spritzwasser oder tropfende Flüssigkeiten in das Gerät gelangen können. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Achtung Die Service-

Hinweise sind nur durch qualifiziertes Personal zu befolgen. Um eine Gefährdung durch Stromschlag zu vermeiden, führen Sie bitte keinerlei Reparaturen an dem Gerät durch, die nicht in

der Bedienungsanleitung beschrieben sind. Reparaturen sind nur von qualifiziertem Fachpersonal durchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Solche Wärmequellen sind z. B. Heizkörper, Herde oder andere Wärme erzeugende Geräte (auch Verstärker).

9. Entfernen Sie in keinem Fall die Sicherheitsvorrichtung von Zweipol- oder geerdeten Steckern. Ein Zweipolstecker hat zwei unterschiedlich breite Steckkontakte. Ein geerdeter Stecker hat zwei Steckkontakte und einen dritten Erdungskontakt. Der breitere Steckkontakt oder der zusätzliche Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose passt, wenden Sie sich bitte an einen Elektriker, damit die Steckdose entsprechend ausgetauscht wird.

1. Verlegen Sie das Netzkabel so, dass es vor Tritten und scharfen Kanten geschützt ist und nicht beschädigt werden kann. Achten Sie bitte insbesondere im Bereich der Stecker, Verlängerungskabel und an der Stelle, an der das Netzkabel das Gerät verlässt, auf ausreichenden Schutz.

2. Das Gerät muss jederzeit mit intaktem Schutzleiter an das Stromnetz angeschlossen sein.

3. Sollte der Hauptnetzstecker oder eine Gerätesteckdose die Funktionseinheit zum Abschalten sein, muss diese immer zugänglich sein.

4. Verwenden Sie nur Zusatzgeräte/Zubehörteile, die laut Hersteller geeignet sind.

14. Verwenden Sie nur Wagen, Stand-

vorrich-tungen, Stative, Halter oder Tische, die vom Hersteller benannt oder im Lieferumfang des Geräts enthalten sind. Falls Sie einen Wagen benutzen, seien Sie vorsichtig beim Bewegen der Wagen-Gerätkombination, um Verletzungen durch Stolpern zu vermeiden.

1. Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

2. Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Service-Personal ausführen. Eine Wartung ist notwendig, wenn das Gerät in irgendeiner Weise beschädigt wurde (z. B. Beschädigung des Netzkabels oder Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät nicht ordnungsgemäß funktioniert oder auf den Boden gefallen ist.

17. Korrekte Entsorgung dieses Produkts: Dieses

Symbol weist darauf hin, das Produkt entsprechend der WEEE Direktive (2012/19/EU) und der jeweiligen nationalen Gesetze nicht zusammen mit Ihren Haushaltsabfällen zu entsorgen. Dieses Produkt sollte bei einer autorisierten Sammelstelle für Recycling elektrischer und elektronischer Geräte (EEE) abgegeben werden. Wegen bedenklicher Substanzen, die generell mit elektrischen

und elektronischen Geräten in Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses Produkts die effektive Nutzung natürlicher Ressourcen. Für weitere Informationen zur

Entsorgung Ihrer Geräte bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum zuständigen städtischen Büro, Entsorgungsamt oder zu Ihrem

Haushaltsabfallentsorger auf.

1. Installieren Sie das Gerät nicht in einer beengten Umgebung, zum Beispiel Bücherregal oder ähnliches.

2. Stellen Sie keine Gegenstände mit offenen Flammen, etwa brennende Kerzen, auf das Gerät.

3. Beachten Sie bei der Entsorgung von Batterien den Umweltschutz-Aspekt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.

4. Dieses Gerät ist in tropischen und gemäßigten Klimazonen bis 45°C einsetzbar.

Aviso! Terminal

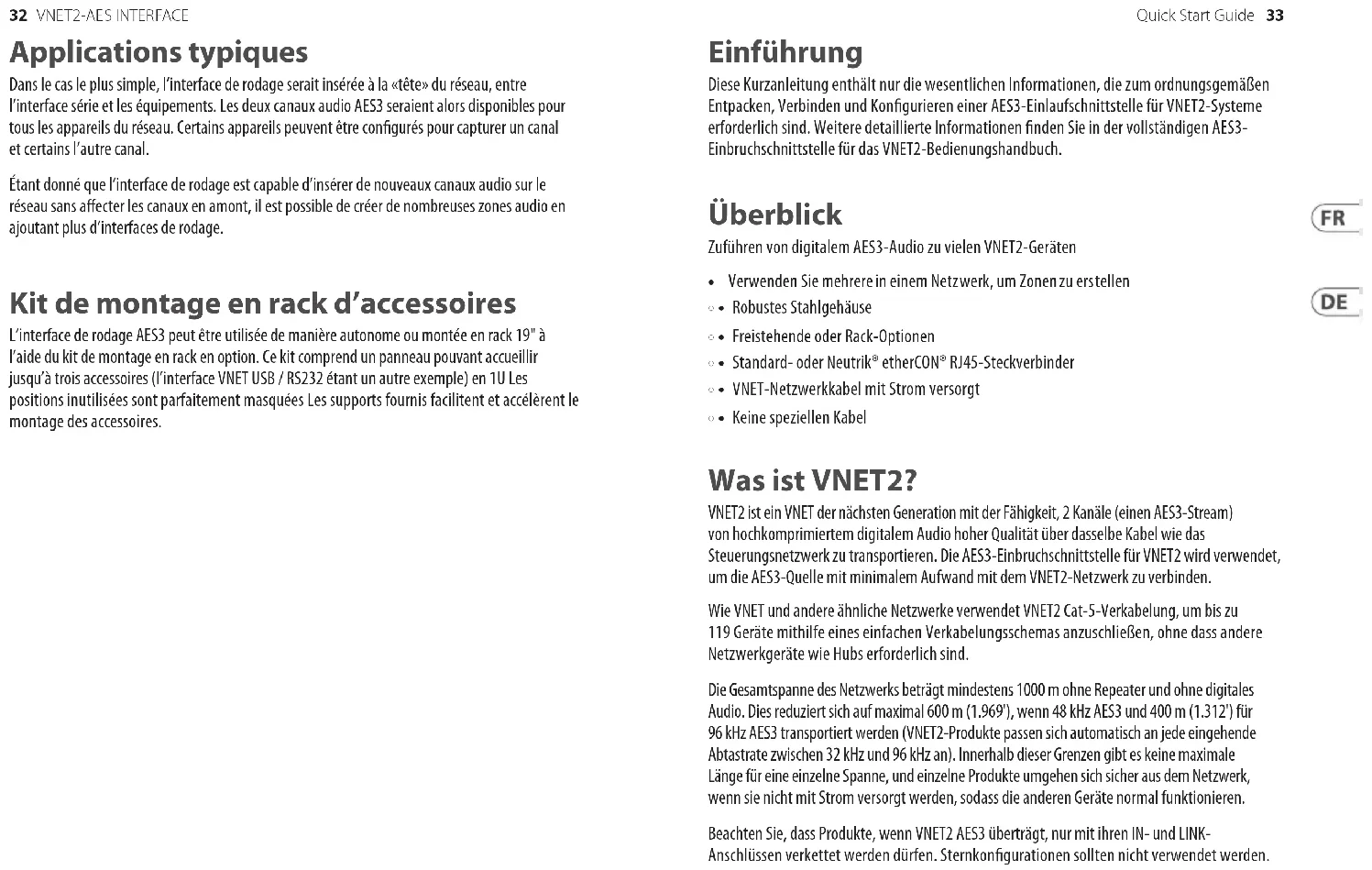

Diese Kurzanleitung enthält nur die wesentlichen Informationen, die zum ordnungsgemäßen Entpacken, Verbinden und Konfigurieren einer AES3-Einlaufschnittstelle für VNET2-Systeme erforderlich sind. Weitere detaillierte Informationen finden Sie in der vollständigen AES3-Einbruchschnittstelle für das VNET2-Bedienungshandbuch.

Überblick

Zuführen von digitalem AES3-Audio zu vielen VNET2-Geräten

• Verwenden Sie mehrere in einem Netzwerk, um Zonen zu erstellen
• Robustes Stahlgehäuse
  • Freistehende oder Rack-Optionen
• Standard- oder Neutrik® etherCON® RJ45-Steckverbinder
  • VNET-Netzwerkkabel mit Strom versorgt
• Keine speziellen Kabel

Was ist VNET2?

VNET2 ist ein VNET der nächsten Generation mit der Fähigkeit, 2 Kanäle (einen AES3-Stream) von hochkomprimiertem digitalem Audio hoher Qualität über dasselbe Kabel wie das Steuerungsnetzwerk zu transportieren. Die AES3-Einbruchschnittstelle für VNET2 wird verwendet, um die AES3-Quelle mit minimalem Aufwand mit dem VNET2-Netzwerk zu verbinden.

Wie VNET und andere ähnliche Netzwerke verwendet VNET2 Cat-5-Verkabelung, um bis zu 119 Geräte mithilfe eines einfachen Verkabelungsschemas anzuschließen, ohne dass andere Netzwerkgeräte wie Hubs erforderlich sind.

Die Gesamtspanne des Netzwerks beträgt mindestens 1000 m ohne Repeater und ohne digitales Audio. Dies reduziert sich auf maximal 600 m (1.969°), wenn 48 kHz AES3 und 400 m (1.312°) für 96 kHz AES3 transportiert werden (VNET2-Produkte passen sich automatisch an jede eingehende Abtastrate zwischen 32 kHz und 96 kHz an). Innerhalb dieser Grenzen gibt es keine maximale Länge für eine einzelne Spanne, und einzelne Produkte umgehen sich sicher aus dem Netzwerk, wenn sie nicht mit Strom versorgt werden, sodass die anderen Geräte normal funktionieren.

Beachten Sie, dass Produkte, wenn VNET2 AES3 überträgt, nur mit ihren IN- und LINK-Anschlüssen verkettet werden dürfen. Sternkonfigurationen sollten nicht verwendet werden.

Funktionsdiagramm

Wie zu sehen ist, werden die VNET-Steuera daten vom IN-Anschluss sowohl dem LINK- als auch dem OUT-Anschluss zugeführt, sodass das Gerät aus Datensicht als Y-Splitter betrachtet werden kann, was für sich genommen nützlich ist.

Das Gerät sendet alle am IN-Anschluss vorhandenen AES3 nur an den LINK-Anschluss. AES3 für den OUT-Anschluss kann nur vom AES3 IN XLR kommen.

Verbindungen

VNET IN - Der VNET2-Netzwerkeingang „verkettet“ vom vorherigen Gerät. Es überträgt Netzwerksteuerungsdaten und kann auch digitales AES3-Audio von vorgeschalteten Geräten enthalten.

Net LINK – Im Wesentlichen das gleiche Signal wie der Net IN-Anschluss. Dies wird verwendet, um genau dieselben Daten an das nächste Gerät in der Kette weiterzuleiten, einschließlich der AES3-Audiokanäle von Upstream (NICHT der von dieser Einbruchschnittstelle eingefügten Audiokanäle). Dies ist nützlich, wenn Sie über ein Haupt-Backbone-Netzwerk verfügen, das von Gerät zu Gerät übertragen wird. Sie möchten jedoch auch einen oder mehrere Zweige mit unterschiedlichen Audiokanälen abhören.

Net OUT - Dies ist eine Kopie der Netzwerksteuerungsdaten auf dem Net IN-Anschluss, wobei jedoch jeder AES3 durch den an dieser Einbruchschnittstelle eingefügten AES3 ersetzt wird.

AES3 IN - Diese XLR-Buchse leitet AES3-Daten an den RJ45 OUT-Anschluss weiter.

Kompatibilität

Die AES3-Einlaufschnittstelle ist mit VNET- oder VNET2-Geräten kompatibel. Nur VNET2-Geräte können jedoch die digitalen Audiokanäle als Audioeingänge akzeptieren. Alle VNET2-Daten (einschließlich des AES3-Streams) werden problemlos über ein VNET-Gerät übertragen, und das VNET-Gerät reagiert natürlich wie gewohnt auf die Netzwerksteuerung.

Typische Anwendungen

Im einfachsten Fall würde die Einbruchschnittstelle am „Kopf“ des Netzwerks zwischen der seriellen Schnittstelle und den Geräten eingefügt. Die beiden AES3-Audiokanäle stehen dann allen Geräten im Netzwerk zur Verfügung. Einige Geräte könnten so konfiguriert sein, dass sie einen Kanal und andere den anderen Kanal abholen.

Da die Einbruchschnittstelle neue Audiokanäle in das Netzwerk einfügen kann, ohne die Upstream-Kanäle zu beeinträchtigen, können durch Hinzufügen weiterer Einbruchschnittstellen viele Audiozonen erstellt werden.

Zubehör-Rackmount-Kit

Die AES3-Einlaufscchnittstelle kann mit dem optionalen Rackmount-Kit freistehend oder 19-Zoll-Rack-montiert verwendet werden. Dieses Kit besteht aus einem Panel, das bis zu drei Zubehörteile (die VNET USB / RS232-Schnittstelle ist ein weiteres Beispiel) in 1U aufnehmen kann Nicht verwendete Positionen werden sauber ausgeblendet. Mit den mitgelieferten Halterungen kann das Zubehör schnell und einfach montiert werden.
