Typ produktu	Androidowy wideotelefon IP
Marka	Grandstream
Model	GXV3370
Ekran	Pojemnościowy dotykowy LCD TFT 7 cali, 1024x600
Kamera	Wbudowana megapikselowa
Audio	HD, podwójny głośnik
Wideo	HD
System operacyjny	Android 7.0
Łączność sieciowa	2 porty Gigabit (10/100/1000 Mbps) z PoE/PoE+
Wi-Fi	Wbudowany 802.11a/b/g/n
Bluetooth	Wbudowany
Linie SIP	Do 16
Zasilanie	Zasilacz 12V DC (w zestawie) lub PoE/PoE+ (IEEE 802.3at)
Dodatkowe interfejsy	1 port HDMI, 1 port karty SD, 1 port USB (z zasilaczem lub PoE+), gniazdo słuchawkowe 3.5 mm, port RJ9 na słuchawkę
Wyświetlacz	LED wskaźnik oczekującej wiadomości
Przyciski fizyczne	Głośność góra/dół, Strona główna, Menu, Wstecz
Montaż na ścianie	Tak (uchwyt w zestawie)
Czyszczenie	Użyj dołączonej ściereczki do czyszczenia ekranu LCD
Bezpieczeństwo	Nie wyłączaj podczas aktualizacji oprogramowania sprzętowego; używaj dostarczonego zasilacza
Zawartość zestawu	Zasilacz 12V, uchwyt ścienny, ściereczka do czyszczenia, szybka instrukcja instalacji, licencja GPL

Często zadawane pytania - GXV3370 GRANDSTREAM

Jak skonfigurować GXV3370 po raz pierwszy?

Upewnij się, że telefon jest zasilony i podłączony do Internetu. Pobierz adres IP z Ustawienia → O telefonie → Stan sieci. Wpisz ten adres w przeglądarce internetowej. Domyślnie identyfikator i hasło administratora to admin/admin. Przejdź do zakładki Konto, aby skonfigurować ustawienia SIP.

Czy mogę używać GXV3370 bez zasilacza sieciowego?

Tak, jeśli używasz przełącznika PoE zgodnego z IEEE 802.3at (PoE+). Telefon może być zasilany bezpośrednio przez kabel Ethernet. W przeciwnym razie użyj dołączonego zasilacza 12V.

Jak zarejestrować konto SIP na GXV3370?

Przez ekran dotykowy przejdź do Ustawienia → Ustawienia zaawansowane → Ustawienia konta. Wybierz konto i wprowadź nazwę konta, serwer SIP, ID użytkownika, ID uwierzytelnienia i hasło. Jeśli rejestracja się powiedzie, pojawi się ekran wybierania.

Czy GXV3370 jest kompatybilny z połączeniami alarmowymi?

Nie, ten telefon nie jest wstępnie skonfigurowany do połączeń alarmowych. Musisz wykupić usługę telefoniczną internetową zgodną z SIP i poprawnie skonfigurować telefon. Firma Grandstream nie ponosi odpowiedzialności za niemożność skontaktowania się z służbami ratunkowymi.

Jak wyczyścić ekran GXV3370?

Użyj ściereczki do czyszczenia dostarczonej w zestawie. Nie używaj agresywnych środków chemicznych. Delikatnie wytrzyj ekran LCD.

Czy mogę zamontować GXV3370 na ścianie?

Tak, uchwyt ścienny jest w zestawie. Przymocuj go do szczeliny z tyłu telefonu, a następnie przykręć całość do ściany przez otwory montażowe. Dostosuj zaczep słuchawki do pionowego trzymania.

Jak zrobić zrzut ekranu na GXV3370?

Przytrzymaj wciśnięty przycisk Strona główna przez około 2 sekundy. Zrzut ekranu zostanie zapisany.

Co zrobić, jeśli telefon nie uruchamia się?

Sprawdź zasilanie: zasilacz lub PoE. Upewnij się, że nie przerwałeś aktualizacji oprogramowania sprzętowego. Jeśli problem będzie się powtarzał, skontaktuj się z pomocą techniczną Grandstream.

Jakie są dodatkowe opcje łączności?

Telefon posiada port HDMI, port karty SD, port USB (aktywny tylko z zasilaczem lub PoE+), gniazdo słuchawkowe 3.5 mm oraz port RJ9 na słuchawkę.

Jak zresetować GXV3370 do ustawień fabrycznych?

Przez interfejs internetowy przejdź do Konserwacja → Reset do ustawień fabrycznych. Lub z ekranu dotykowego: Ustawienia → Ustawienia zaawansowane → Reset. Potwierdź operację.

INSTRUKCJA OBSŁUGI GXV3370 GRANDSTREAM

Urządzenie GXV3370 nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefoni internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia GXV3370 umożliwiającą korzystanie z tej usługi oraz okresowe testy kon- figuracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RA-TUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GXV3370. FIRMA GRANDSTREAM, JEJ KIEROWN-ICTWO, PRACOWNICY ANI POD-MIOTY STOWAR-ZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICHKOL-WIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I POD-STAW POWÓDZTWA WYNIKAJĄCYCH LUB POWIAŻANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GXV3370 W CELU NAWIĄZANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DO-DATKOWYCH USTAWIĘN UMOŻLIWIAJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RA-TUNKOWYCH ZGODNIE Z INFÓRMACJAMI W POPRZEDNIM AKAPICIE.

ŚRODKI OSTROŻNOŚCI:

PRZESTROGA: Nie wolno wyłączać i włączać urządzenia GXV3370 podczas rozruchu systemu lub aktualizacji oprogramowania układowego. Może to spowodować uszkodzenie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.

PRZESTROGA: Należy korzystać wyłącznie z zasilacza dołączonego do zestawu urządzenia GXV3370. Użycie innego, nieodpowiedniego zasilacza może spowodować uszkodzenie urządzenia.

ZAWARTOŚĆ OPAKOWANIA:

1x GXV3370 jednostka główna telefonu

1x słuchawka

1x przewód telefoniczny

1x Kabel Ethernet

1x zasilacz 12V

1x wspornik do montażu ściennego

1x Szmatka do czyszczenia ekranu

1x Przewodnik szybkiej instalacji 1x Licencja GPL

OPIS URZĄDZENIA:

Wideotelefon IP GXV3370 dla systemu Android łączy w sobie funkcje 16-liniowego wideotelefonu IP, rozwiązania do konferencji wideo dla wielu platform oraz tabletu z systemem Android, dzięki czemu stanowi kompleksowe rozwiązanie do komunikacji. Telefon jest wyposażony w 7 calowy pojemnościowy ekran dotykowy LCD z matrycą TFT o rozdzielczości 1024 x 600, megapikselową kamerę, dwa porty gigabitowe z obsługą PoE/PoE+, audio i wideo HD, wbudowaną kartę Wi-Fi (802.11a/b/g/n) i moduł Bluetooth, mnóstwo interfejsów peryferyjnych i system Android w wersji 7.0. Połączenie najnowocześniejszego telefonu wideo IP, zaawansowane-go rozwiązania do konferencji sprawia, że urządzenie GXV3370 spełnia oczekiwania przedsiębiorstw na całym świecie w zakresie komunikacji i produktywności.

KONFIGURACJA TELEFONU:

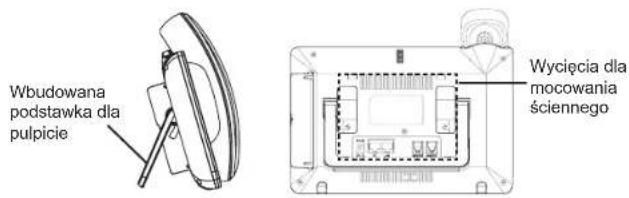

Wbudowana podstawka dla pulpicie Wycięcia dla mocowania ściennego

Instalacja telefonu (Montaż ścienny):

1. Zamocuj uchwyt scienny do wycieć z tyłu telefonu.
2. Zawieś telefon na ścianie za pomocą otworów do montażu ściennego.
3. Wyciągnij element zabezpieczający słuchawki (patrz rysunek poniżej).
4. Obróć i włóż z powrotem do gniazda (patrz rysunek poniżej).

Widelki słuchawki Element z blokadą do góry Element z blokadą do dołu

Instalacja telefonu (Podstawka):

Podpórka jest wbudowana w telefon, aby z niej skorzystać wystarczy ją odciągnąć. Kąt można dostosować do własnych preferencji (upewnij sie że telefon stoi stabilnie).

PODŁĄCZANIE TELEFONU:

1. Podłącz słuchawkę do telefonu przy użyciu kabla słuchawkowego.
2. Podłącz kabel sieciowy do portu LAN, 2 stronę włóż do routera lub switcha.
3. Podłącz zasilacz do telefonu a następnie do gniazda zasilania. Jeżeli użyty w punkcie 2 kable zawierał opcję PoE to ten punkt można zignorować.
4. Wyświetlacz LCD pokaże ekran startowy bądź aktualizacyjny. Poczekaj na zakończenie się tych czynności i pokazanie głównego ekranu aby kontynuować.
5. Przy pomocy przeglądarki bądź panelu dotykowego możliwa jest dalsza konfiguracja telefonu w zakresie sieciowym DHCP, adres statyczny itp.

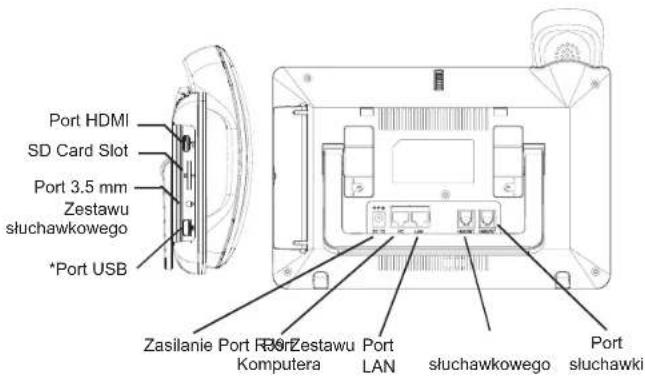

Port HDMI SD Card Slot Port 3.5 mm Zestawu słuchawkowego *Port USB Zasilanie Port RF Komputera Zestawu Port LAN słuchawkowego Port słuchawki

*USB działa tylko podczas używania zasilacza, lub PoE+.

Porady dotyczące używania klawiszy GXV3370:

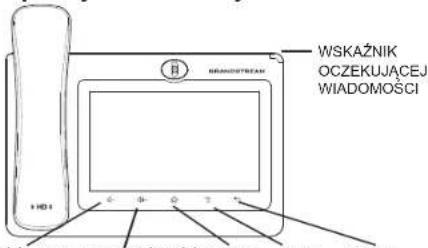

WSKAŻNIK OCZEKUJACEJ WIADOMOŚCI

ZWIĘKSZ GŁOŚNOŚĆ ZMNIEJSZ GŁOŚNOŚĆ HOME MENU BACK

1. Dotknij klawiszy VOLUME DOWN/VOLUME UP (Zwiększ/zmniejsz głośność), aby dostosować głośność telefonu.
2. Dotknij klawisza HOME, aby wrócić na domyślny ekran beczynności. Alternatywnie naciśnij klawisz HOME i przytrzymaj go przez dwie sekundy, aby zrobić zrzut ekranu.
3. Naciśnij klawisz MENU, aby uzyskać dostęp do ustawień wyświetlacza telefonu, edytować widgety i wyświetlić menedżera wątków. Alternatywnie naciśnij klawisz MENU i przytrzymaj go przez dwie sekundy, aby przełączyć bezpośrednio na interfejs aplikacji do zarządzania.
4. Naciśnij klawisz BACK, aby wrócić do poprzedniego menu.

KONFIGURACJA TELEFONU:

Konfiguracja GXV3370 za pomocą przeglądarki:

1. Upewnij się, telefon jest włączony i podłączony do Internetu.
2. Dotknij pozycji Settings (Ustawienia) → About (Informacje) → Network status (Stan sieci), aby uzyskać adres IP telefonu.
3. Wpisz adres IP telefonu w przeglądarce komputera (zobacz obrazek po prawej stronie).
4. Domyślna nazwa i hasło dla użytkownika administratora to "admin"; Domyślną nazwa użytkownika jest "user", a hasło to "123".
5. W internetowym interfejsie użytkownika wybierz pozycję Account (Konto), a następnie stronę Account 1/2/3/.../16 (Konto 1/2/3/.../16), aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), Authenticate ID (Identyfikator uwierzytelniania) i Authenticate Password (Hasło uwierzytelniania), co pozwoli na rejestrację konta na urządzeniu GXV3370.

Konfiguracja GXV3370 za pomocą ekranu dotykowego:

1. Upewnij się, telefon jest włączony i na ekranie bezczynności.
2. Wybierz pozycje Settings (Ustawienia) → Advanced Settings (Ustawienia zaawansowane) → Account settings (Ustawienia konta). Dotknij jednego z kont, aby skonfigurować ustawienia Account name (Nazwa konta), SIP Server (Serwer SIP), SIP User ID (Identyfikator użytkownika SIP), SIP Auth ID (Identyfikator uwierzytelniania SIP) i SIP Auth Password (Hasło uwierzytelniania SIP), co pozwoli na rejestrację konta na urządzeniu GXV3370. Po pomyślnej rejestracji zostanie wyświetlony ekran wybierania numeru, jak na poniższym rysunku.
3. Użyj opcji menu, aby skonfigurować pozostałe ustawienia telefonu. Przykładowo, aby skonfigurować statyczny adres IP na urządzeniu GXV3370, ustaw statyczny adres IP w menu LCD → Settings (Ustawienia) → Network (Sieć) → Ethernet Settings (Ustawienia Ethernet).
4. Skontaktuj się z ITSP (dostawca usług telefonii internetowej) dla ustawienia dodatkowych, które mogą być konieczne do konfiguracji telefonu.

1 2 3 4 5 6 7 8 9 * 0 # Polygazene auto Polygazene auto

Aby uzyskać szczegółową instrukcję należy ją pobrać z: http://www.grandstream.com/support
