Typ produktu	Głośnik SIP jednokierunkowy / Domofon IP
Marka	Grandstream
Model	GSC3506
Kategoria	Domofon / Głośnik SIP
Zasilanie	PoE / PoE+ (IEEE 802.3af/at)
Łączność sieciowa	Ethernet RJ45 10/100 Mbps z obsługą PoE
Dodatkowe porty	1x USB 2.0, 1x wejście wielofunkcyjne 2-pinowe (5-12V)
Moc audio	Głośnik HD 30 W
Funkcje audio	Audio HD, przywołanie SIP i multicast, przywołanie grupowe, PTT
Funkcje filtrowania	Wbudowane listy białe, czarne i szare
Instalacja	Montaż na suficie lub szynie (opcjonalny zestaw sufitowy)
Temperatura pracy	0 °C do 45 °C
Temperatura przechowywania	-10 °C do 60 °C
Wilgotność	10-90% RH (bez kondensacji)
Przyciski sterujące	Głośność (+/-) i reset (10 sekund)
Bezpieczeństwo	Nie otwierać, nie demontować ani nie modyfikować; używać w określonych zakresach
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać chemikaliów ani ściernych środków.
Części zamienne i naprawialność	Części dostępne u producenta. Skontaktować się z obsługą klienta w celu naprawy.
Informacje ogólne	Zgodne z ICES-003 (B)/NMB-003(B). Zintegrowane oprogramowanie open source GPL.

Często zadawane pytania - GSC3506 GRANDSTREAM

Jak zainstalować GSC3506 na suficie?

Wywierć okrągły otwór o średnicy 230 mm lub użyj szablonu wycinania. Zamocuj linki zabezpieczające, podłącz kable, a następnie włóż urządzenie do otworu. Dokręć śruby (1)-(4) i załóż z powrotem przednią pokrywę.

Jak podłączyć GSC3506 do sieci?

Podłącz kabel Ethernet RJ45 do portu NET/P urządzenia, a drugi koniec do przełącznika PoE lub injektora PoE. Urządzenie będzie zasilane przez PoE.

Jak skonfigurować urządzenie przez interfejs WWW?

Znajdź adres MAC na etykiecie, a następnie wpisz w przeglądarce http://gsc_[adres MAC].local (np. http://gsc_c074ad112233.local). Upewnij się, że jesteś w tej samej sieci.

Jak korzystać z funkcji przywołania (PA)?

GSC3506 obsługuje przywołanie SIP i multicast. Skonfiguruj ustawienia grupy w interfejsie WWW, aby wysyłać komunikaty do wszystkich głośników w grupie.

Jak blokować niechciane połączenia?

Użyj wbudowanych list białej, czarnej i szarej. Dodaj numery do listy czarnej przez interfejs WWW, aby automatycznie blokować połączenia.

Co zrobić, jeśli urządzenie się nie włącza?

Sprawdź połączenie Ethernet i upewnij się, że przełącznik PoE dostarcza zasilanie. Jeśli problem nie ustąpi, skontaktuj się z pomocą techniczną Grandstream.

Jak zresetować GSC3506 do ustawień fabrycznych?

Naciśnij przycisk resetowania (znajdujący się na tylnym panelu) przez 10 sekund. Urządzenie uruchomi się ponownie z domyślnymi ustawieniami.

Czy mogę używać GSC3506 bez PoE?

Nie, urządzenie wymaga zasilania PoE (IEEE 802.3af/at). Nie ma oddzielnego wejścia zasilania. Użyj injektora PoE, jeśli twój przełącznik nie obsługuje PoE.

Jak podłączyć zewnętrzny przycisk?

Użyj 2-pinowego portu wejścia wielofunkcyjnego. Podłącz normalny przycisk (5-12V) do dostarczonego wspornika okablowania, a następnie podłącz go do portu 2-pinowego.

Jakie są wymagania sieciowe dla GSC3506?

Sieć Ethernet z przełącznikiem PoE lub injektorem. Urządzenie musi otrzymać adres IP (zalecany DHCP). Do konfiguracji potrzebna jest przeglądarka WWW na komputerze w tej samej sieci.

INSTRUKCJA OBSŁUGI GSC3506 GRANDSTREAM

Urządzenie GSC3506 nie jest wstępnie skonfigurowane do obsług lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicznego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodatkowych ustawień. Użytkownik jest odpowiedzialny za zakup usług telefonii internetowej zgodnej z protokołem SIP, odpowiednia konfigurację urządzenia GSC3506 umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie z oczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpowiedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzyskania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RATUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA GSC3506. FIRMA GRANDSTREAM, JEJ KIEROWNICTWO, PRA-COWNICY ANI PODMIOTY STOWARZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI Z TYTUŁU JAKICHKOL-WIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZELKICH TEGO TYPU ROSZCZEŃ I PODSTAW POW-ÓDZTWA WYNIKAJĄCYCH LUB POWIAŻANYCH Z NIEMOŻNOŚCIĄ UŻYCIA URZĄDZENIA GSC3506 W CELU NAWIAŻANIA KONTAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DODATKOWYCH USTAWIĘN UMOŻLIWIĄJĄCYCH UZYSKANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www.grandstream.com/legal/open-source-software

Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

OPIS URZĄDZENIA

GSC3506 jest jednokierunkowym głośnikiem SIP, którego można używać w biurach, szkołach, szpitalach, mieszkaniach i nie tylko do tworzenia rozbudowanych rozwiązań nagłośnieniowych poprawiających bezpieczeństwo i komunikację. Ten zaawansowany głośnik SIP zapewnia wyraźny dźwięk w jakości HD dzięki wysokiej jakości przetwornikowi HD o mocy 30 watów. Głośnik GSC3506 obsługuje białe, czarne i szare listy, które pozwalają na łatwe blokowanie niepożądanych połączeń. Jest też wyposażony w obsługę SIP, stronicowania multiemisji, stronicowania grupowego i PTT. Wszystko to pozwala użytkownikom na wdrażanie najnowocześniejszych rozwiązań zabezpieczających i nagłośnieniowych. Dzięki nowoczesnemu wzornictwu i ogromnej liczbie funkcji głośnika GSC3506 można używać w każdym otoczeniu.

ŚRODKIOSTROŻNOŚCI

- Nie próbować otwierać, demontować lub modyfikować urządzenia.

• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od 0°C do 45°C podczas działania oraz od -10°C do -60°C w trakcie przechowywania.
• Nie narażać urządzenia GSC3506 na oddziaływanie warunków spoza zakresu wilgotności względnej 10–90% (bez kondensacji).
• Nie wyłączać urządzenia GSC3506 podczas rozruchu systemu lub aktualizacji oprogramowania sprzętowego. W przeciwnym razie może dojść do uszkodzenia obrazów oprogramowania sprzętowego.

ZAWARTOŚĆ ZESTAWU

1x GSC3506

Szablon do wycinania otworu montażowego

1x podręcznik szybkiej instalacji

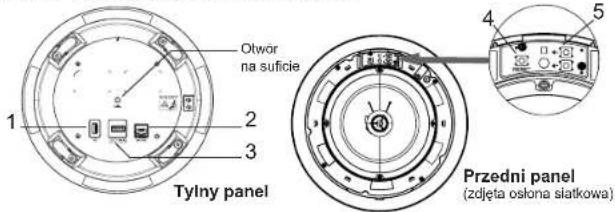

PORTY I PRZYCISKI GSC3506

Nr Port Etykieta Opis
1 Port USB USB2.0, zewnętrzna pamięć USB
2 NET/F			Port Ethernet RJ45 (10/100 Mb/s) obsługujący zasilanie PoE
3		Port dwustykowy	Port dwustykowy wejściowy przełącznika Port wejściowy alarmu (napięcie dostępu 5V do 12V)
4 Reset RESET			Przycisk przywracania ustawień fabrycznych. Przytrzymać przez 10 sekund, aby przywrócić domyślne ustawienia fabryczne
5 Głośność Przyciski głośności dźwięku

INSTALACJA SPRZĘTU

Głośnik GSC3506 można zainstalować na suficie lub na słupku. Prawidłowy sposób instalacji urządzenia został opisany w poniższych krokach.

Montaż na suficie

1. Wywierć okrągły otwór o średnicy 230 mm lub użyj szablonu do wycinania otworu montażowego.

1. Aby zapewnić bezpieczny montaż, najpierw zainstaluj linki zabezpieczające przed upadkiem, a potem podłącz kabel Ethernet i kable z wtykami dwustykowymi.

Uwaga: średnica linki zabezpieczającej przed upadkiem musi być mniejsza niż 5 mm. Musi też wytrzymywać się ciągnięcia powyżej 25 kilogramów-sila.

1. Otwórz pokrywę przednią, używając wkrętaka z końcówką płaską.

2. Wyrównaj urządzenie z otworem i powoli wsuń je dwiema rękami.

Ostrzeżenie: nie naciskaj przetwomika rękami.

1. Używając wkrętaka, delikatnie obróć w prawo śruby oznaczone (1), (2), (3) i (4) na ilustracji z kroku 5.

Warning: w przypadku korzystania z wkrętarki akumulatorowej najpierw ustaw jej sprzęgło na najniższe przełożenie.

1. Wyrównaj nacięcie na pokrywie przedniej z nacięciem na obudowie urządzenia, a następnie dociśnij po całym obwodzie pokrywy przedniej, aby zatrzasnąć wszystkie zaczepy.

Montaż na słupku

1. Zamocuj slupek do sufitu.
2. Aby zapewnić bezpieczny montaż, najpierw zainstaluj linki zabezpieczające przed upadkiem.

Uwaga: średnica linki zabezpieczającej przed upadkiem musi być mniejsza niż 5 mm. Musi też wytrzymywać siłę ciągnięcia powyżej 25 kilogramów-sila.

1. Zamocuj głośnik GSC3506, wkładając słupek w otwór do montażu na suficie i obracając głośnik.

1. Podłącz kabel Ethernet i kable z wtykami dwustykowymi.

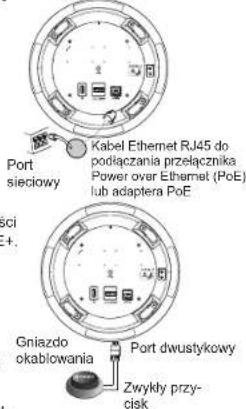

ZASILANIE I PODŁACZANIE URZADZENIA GSC3506

Urządzenie GSC3506 można zasiłać za pośrednictwem przełącznika PoE/PoE+ lub adaptera PoE, wykonując następujące czynności:

Etap 1: Włożyć wtyczkę kabla RJ45 Ethernet do portu sieciowego urządzenia GSC3506.

Etap 1: Podłącz wtyczkę na drugim końcu do przełącznika Power over Ethernet (PoE) lub adaptera PoE.

Uwaga: W celu uzyskania najlepszej jakości oraz głośności dźwięku, zaleca się stosowanie wydajnego zasilania PoE+.

Podłączanie gniazda okablowania

Głośnik GSC3506 umożliwia podłączanie „zwykłego przycisku” do dwustykowego portu za pośrednictwem gniazda okablowania.

Etap 1: Przygotuj gniazdo okablowania z zestawu instalacyjnego.

Etap 2: Podłącz zwykły przycisk do gniazda ok-ablowania (jak pokazano na rysunku po prawej stronie).

DOSTEP DO INTERFEJSU KONFIGURACJI

Komputer podłączony do tej samej sieci, co GSC3506, może odkryć interfejs konfiguracji i uzyskać do niego dostęp, korzystając z adresu MAC:

1. Adres MAC znajdziesz na tylnej stronie jednostki i na pudełku.
2. Na komputerze podłączonym do tej samej sieci, co GSC3506, wpisać w przeglądarce poniższy adres, korzystając z adresu MAC GSC3506: http://gsc_.local

Przykład: jeżeli GSC3506 posiada adres MAC C0:74:AD:11:22:33, dostęp do tego modułu można uzyskać, wpisując w przeglądarce :

http://gsc_c074ad112233.local

Aby uzyskać szczegółową instrukcję, należy pobrać z: http://www.grandstream.com/support
