Tipo de producto	Altavoz SIP unidireccional / Interfono IP
Marca	Grandstream
Modelo	GSC3506
Categoría	Interfono / Altavoz SIP
Alimentación	PoE / PoE+ (IEEE 802.3af/at)
Conectividad de red	Ethernet RJ45 10/100 Mbps con soporte PoE
Puertos adicionales	1x USB 2.0, 1x entrada multifunción de 2 pines (5-12V)
Potencia de audio	Altavoz HD 30 W
Funciones de audio	Audio HD, radiolocalización SIP y multicast, radiolocalización de grupo, PTT
Funciones de filtrado	Listas blanca, negra y gris integradas
Instalación	Montaje en techo o en carril (kit de techo opcional)
Temperatura de funcionamiento	0 °C a 45 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad	10-90% HR (sin condensación)
Botones de control	Volumen (+/-) y reinicio (10 segundos)
Seguridad	No abrir, desmontar ni modificar; usar en los rangos especificados
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos ni abrasivos.
Piezas de repuesto y reparabilidad	Piezas disponibles a través del fabricante. Contactar al servicio al cliente para reparación.
Información general	Conforme a ICES-003 (B)/NMB-003(B). Software de código abierto GPL integrado.

Preguntas frecuentes - GSC3506 GRANDSTREAM

¿Cómo instalar el GSC3506 en el techo?

Perfore un agujero redondo de 230 mm de diámetro o use la plantilla de corte. Fije las cuerdas anti-caída, conecte los cables, luego inserte el dispositivo en el agujero. Apriete los tornillos (1)-(4) y vuelva a colocar la cubierta frontal.

¿Cómo conectar el GSC3506 a la red?

Conecte un cable Ethernet RJ45 en el puerto NET/P del dispositivo y el otro extremo en un conmutador PoE o un inyector PoE. El dispositivo se alimentará a través de PoE.

¿Cómo configurar el dispositivo a través de la interfaz web?

Encuentre la dirección MAC en la etiqueta, luego escriba http://gsc_[dirección MAC].local en un navegador (ej: http://gsc_c074ad112233.local). Asegúrese de estar en la misma red.

¿Cómo usar la función de radiolocalización (PA)?

El GSC3506 admite la radiolocalización SIP y multicast. Configure los parámetros de grupo en la interfaz web para enviar anuncios a todos los altavoces del grupo.

¿Cómo bloquear llamadas no deseadas?

Use las listas blanca, negra y gris integradas. Agregue los números a la lista negra a través de la interfaz web para bloquear automáticamente las llamadas.

¿Qué hacer si el dispositivo no enciende?

Verifique la conexión Ethernet y asegúrese de que el conmutador PoE suministre alimentación. Si el problema persiste, contacte al soporte de Grandstream.

¿Cómo restablecer el GSC3506 a los valores de fábrica?

Presione el botón de reinicio (ubicado en el panel trasero) durante 10 segundos. El dispositivo se reiniciará con los valores predeterminados.

¿Puedo usar el GSC3506 sin PoE?

No, el dispositivo requiere alimentación PoE (IEEE 802.3af/at). No tiene entrada de alimentación separada. Use un inyector PoE si su conmutador no soporta PoE.

¿Cómo conectar un botón pulsador externo?

Use el puerto de entrada multifunción de 2 pines. Conecte un botón normal (5-12V) al soporte de cableado proporcionado, luego conéctelo al puerto de 2 pines.

¿Cuáles son los requisitos de red para el GSC3506?

Una red Ethernet con conmutador PoE o inyector. El dispositivo debe obtener una dirección IP (DHCP recomendado). Para la configuración, un navegador web en una PC de la misma red.

MANUAL DE USUARIO GSC3506 GRANDSTREAM

El GSC3506 no viene pre configurado ni tiene acceso a información de ningún tipo de servicio de llamadas de emergencia, hospitales, servicios policiales, unidades de cuidados médicos o cualquier otro tipo de servicio de socorro. Usted deberá hacer las coordinaciones necesarias para poder acceder a estos servicios. Será su responsabilidad, el contratar el servicio de telefonía por internet compatible con el protocolo SIP, configurar apropiadamente el GSC3506 para usar dicho servicio y periódicamente probar su configuración para confirmar su funcionamiento de acuerdo a sus expectativas. Si usted decide no hacerlo, será su responsabilidad comprar servicios de telefonía tradicional, ya sea por línea fija o inalámbrica para poder acceder a los servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES CON NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL GSC3506. N GRANDSTREAM NI SUS DIRECTORES, EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS REPONSABLES POR NINGUN RECLAMO, DAÑO O PERDIDA. POR LO TANTO USTED RENUNCIA A SU DERECHO DE RECLAMO O DE NUNCIA QUE PUEDA SURGIR DEBIDO A LAS LIMITACIONES EN EL USO DEL GSC3506 PARA CONTACTAR A LOS SERVICIOS DE EMERGENCIA, ASI COMO A SU NEGLIGENCIA DE REALIZAR LAS COORDINACIONES NECESARIAS PARA ACCEDER A TODOS LOS SERVICIOS DE EMERGENCIA, MENCIONADOS EN EL PARRAFO PRECEDENTE.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http://www.grandstream.com/legal/open-source-softwarePara obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

INFORMACIÓN GENERAL

El GSC3506 es un altavoz SIP de megafonía de 1 vía que permite a las oficinas, escuelas, hospitales, apartamentos y más crear potentes soluciones de anuncios de megafonía que amplían la seguridad y la comunicación. Este robusto altavoz SIP ofrece una funcionalidad de audio HD nítida con un altavoz HD de alta fidelidad de 30 vatios. El GSC3506 admite listas blancas, listas negras y listas grises integradas para bloquear fácilmente llamadas no deseadas, paginación SIP y multidifusión, paginación grupal y PTT. los usuarios pueden esculpir fácilmente una solución de anuncios de PA y seguridad de última generación. Gracias a su moderno diseño industrial y sus ricas funciones, el GSC3506 es el altavoz SIP ideal para cualquier entorno.

PRECAUCIONES

- No intente abrir, desarmar o modificar el dispositivo.

• No exponga el dispositivo a temperaturas fuera del rango de 0 ° C a 45 ° C en funcionamiento y de -10 ° C a 60 ° C en almacenamiento.
• No exponga el GSC3506 a entornos fuera del siguiente rango de humedad: 10-90% HR (sin condensación).
• No Desenchufe su GSC3506 durante el arranque del sistema o actualización del firmware. Puede dañar las imágenes de firmware y provocar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

1x GSC3506

Plantilla de montaje para corte de orificios

1x Guía de Instalación Rápida

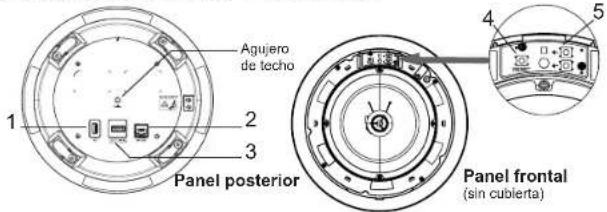

GSC3506 PUERTOS Y BOTONES

Nro. Puerto Etiqueta Descripción
1		Puerto USB	USB2.0, almacenamiento externo USB
2 NET/F			Puerto Ethernet RJ45 (10/100Mbps) compatible con PoE / PoE +.
3		Puerto de 2 pines	Puerto de entrada multipropósito de 2 pines.Puerto de entrada de alarma (voltaje de acceso de 5 V a 12 V)
4 Reset			Botón de reinicio de fábrica. Presione durante 10 segundos para restablecer los valores predeterminados de fábrica.
5 Volumen Botones de volumen

INSTALACIÓN DE HARDWARE

El GSC3506 puede ser montado en techo o en brazo Boom. Consulte los siguientes pasos para la instalación adecuada.

Montaje en el techo

1. Taladre un orificio de 230 mm de diámetro o utilice la plantilla de montaje para corte de orificios.

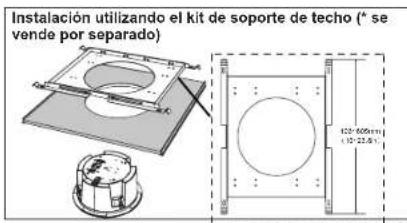

Fije el soporte de techo con los tornillos del kit como se muestra en la ilustración.

1. Para garantizar la seguridad, instale primero las cuerdas anticaída y luego conecte el cables Ethernet y el cable de 2 pin.

Nota: El diámetro de la cuerda anticaída debe ser inferior a 5 mm y la fuerza de tracción debe ser superior a 25 kgf.

1. Alinee el dispositivo con el orificio y empuje hacia arriba lentamente con las dos manos.

Advertencia: Evite presionar la bocina con las manos.

1. Utilice un destornillador y gire suavemente en el sentido de las agujas del reloj los tornillos marcados como (1), (2),(3) y (4) en la ilustración del paso 5.

Advertencia: si usa un taladro eléctrico, asegúrese de ajustar primero a la velocidad mínima.

1. Alinee la cubierta frontal usando la guía del dispositivo, presione la cubierta para asegurar que el dispositivo se ajuste en las guías.

Montaje en brazo Boom

1. Fije el brazo Boom en el techo.
2. Para garantizar la seguridad, instale primero las cuerdas anticalda.

1. Fije el brazo Boom con el orificio del techo GSC3506 y gírelo para fijarlo en su lugar.

1. Conecte el cable Ethernet y el cable de 2 pin.

ENCENDIDO Y CONEXIÓN DEL GSC3506

El GSC3506 puede encenderse usando el inter- ruptor PoE/PoE+ o el inyector PoE siguiendo los siguientes pasos:

• Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GSC3506.
• Paso 2: conecte el otro extremo al interruptor de alimentación por Ethernet (PoE) o al inyector PoE.

Note: Se recomienda utilizar una fuente de alimentación PoE+ para lograr el mejor efecto de audio.

Conectando el Mazo de Cables

El GSC3506 soporta conectar un "Interruptor simple" al puerto de 2 pines a través del conector

Paso 1: Tomar el mazo de cables desde los paquetes de instalación.
Paso 2: conecte el Interruptor simple con el co- nector (como se muestra en la ilustración de la derecha).

ACCESO A LA INTERFAZ DE CONFIGURACIÓN

Una computadora conectada a la misma red que el GSC3506 puede descubrir y acceder a su interfaz de configuración usando su dirección MAC:

1. Ubique la dirección MAC en la etiqueta MAC de la unidad, que se encuentra en la parte inferior del dispositivo o en el paquete.
2. Desde una computadora conectada a la misma red que el GSC3506, escriba la siguiente dirección usando la dirección MAC del GSC3506 en su navegador http://gsc_.local

Example: si un GSC3506 tiene la dirección MAC C0:74:AD:11:22:33, se puede acceder a esta unidad escribiendo local en el navegador http://gsc_c074ad112233

Para obtener más información, descargue el Manual de usuario GSC3506 desde: http://www.grandstream.com/support

Puerto de red

Cable Ethernet RJ45 para conmutador de alimentación por Ethernet (PoE) o investor PoF.
