MANUAL DE USUARIO GWN7664ELR GRANDSTREAM

El GWN7664ELR es un punto de acceso para exteriores de grado empresarial compatible con el estándar Wi-Fi 6 802.11ax. Está diseñado para medianas y grandes empresas que requieren cobertura de largo alcance en espacios exteriores. Con su capacidad de protección contra la intemperie de nivel IP68, MU-MI-MO 4×4:4 de doble banda con tecnología OFDMA y un sofisticado diseño de antena, permite un rendimiento inalámbrico de hasta 6 Gbps, soporta más de 1.000 clientes y proporciona un rango de cobertura ampliado de hasta 300 metros. Para garantizar una fácil instalación y administración, el GWN7664ELR incluye un controlador integrado incluido en la interfaz web del producto. También es compatible con las plataformas gratuitas de administración Wi-Fi local y en la nube GWN.Cloud y GWN Manager de Grandstream. El GWN7664ELR es el punto de acceso Wi-Fi ideal para la implementación de voz sobre Wi-Fi y ofrece una conexión perfecta con los teléfonos IP Wi-Fi de voz y video de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes mesh, portales cautivos, un puerto SFP de 2,5 Gigabit y un puerto Ethernet de 2,5 Gigabit con PoE+, el GWN7664ELR es un punto de acceso Wi-Fi exterior ideal para empresas, oficinas de varios pisos, almacenes, hospitales, escuelas y más.

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de -30^ a 60^ en funcionamiento y desde -30^ a 60^ cuando se encuentre almacenado.
• No exponga el GWN7664ELR a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).
• No apague su GWN7664ELR durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.
• Tome las medidas correspondientes para la protección contra rayos durante la instalación (se requiere un pararrayos y el dispositivo debe estar conectado a tierra de manera segura y confiable). Se recomienda utilizar un dispositivo de protección contra sobretensiones.

CONTENIDO DEL PAQUETE

1x Punto de Acceso GWN7664ELR

1x Soporte de Base

1x Soporte de montaje

1x Guía de instalación Rápida

1x Tornillo
(HM 5.0 x 65)

6x Tornillos
(HM 5.0 x 12)

2x Correas
metálicas

4x Tornillos de
expansión

Kit de protección a prueba de agua para las interfaces

2x Tapones de luerca

4x O-Rings

1x Tapón de sellado SFP

2x Tapón de sellado RJ45

2x Tuercas de sujeción
PUERTOS GWN7664ELR

SFP Port	Puerto SFP 2,5 Gbps (rendimiento agregado por cable de 2,5 Gbps).
NET/POE 2.5G	Puerto Ethernet RJ45 2.5 Gbps para su router u otro GWN76xx, con soporte de PoE+.
RESET Bo	ón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica.

ENCENDIENDO Y CONECTANDO EL GWN7664ELR

El GWN7664ELR se puede alimentar mediante un switch PoE+ o un inyector PoE+ siguiendo los siguientes pasos:

Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7664ELR.

Paso 2: Conecte el otro extremo al puerto de enlace ascendente del switch PoE+ o inyector PoE+.

Notas:

• Si el GWN7664ELR se conecta mediante el puerto SFP, conecte el puerto Ethernet RJ45 a un switch PoE+ o a un inyector PoE+ sin el puerto de enlace ascendente para la alimentación del dispositivo.
• Se recomienda alimentar la unidad usando el estándar 802.3at (PoE+) o un dispositivo PSE de más de 25W.

Cable Ethernet RJ45

a switch (PoE+) o inyector PoE+.

INSTALACIÓN DE HARDWARE

El GWN7664ELR puede ser montado en la pared o en una barra de metal. Por favor, refiérase a los pasos siguientes para la instalación apropiada.

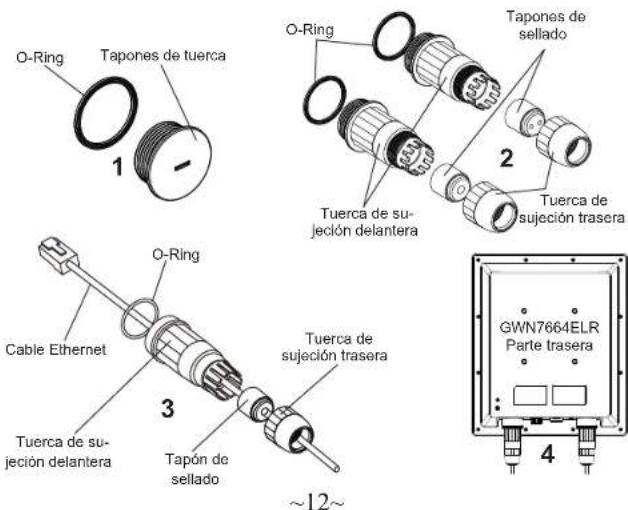

Instalación de kits impermeables

1. Si no se utiliza el puerto Ethemet (RJ45) o SFP, utilice el O-ring y el tapón de tuerca para sellar el puerto y garantizar la hermeticidad, y para utilizar el puerto extraigalo con un destornillador plano.
2. Coloque el O-ring entre el puerto y la tuerca de sujeción delantera, y coloque la junta Ethernet/Fibra entre la parte delantera y trasera de la tuerca de sujeción.
3. Introduzca el cable Ethernet/Fibra a través del o-ring, la tuerca de sujeción delantera, la junta Ethernet/Fibra y la tuerca de sujeción trasera; si el conector RJ45/Fibra está conectado, retírelo primero y luego vuelva a conectarlo.
4. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correspondiente, luego atornille la tuerca de sujeción delantera con el puerto GWN7664ELR y atornille la tuerca de sujeción trasera con la tuerca de sujeción delantera.

Nota: Por favor, utilice un cable Ethernet de 5 mm de diámetro y un cable de fibra de 2,8 mm de diámetro, si el cable Ethernet o de fibra es demasiado pequeño, el dispositivo puede tener fugas.

O-Ring Tapones de tuerca 1 O-Ring Tapones de sellado 2 Tuerca de sujeción delantera Tuerca de sujeción trasera Cable Ethernet O-Ring 3 Tuerca de sujeción delantera Tapón de sellado ~12~ GWN7664ELR Parte trasera 4

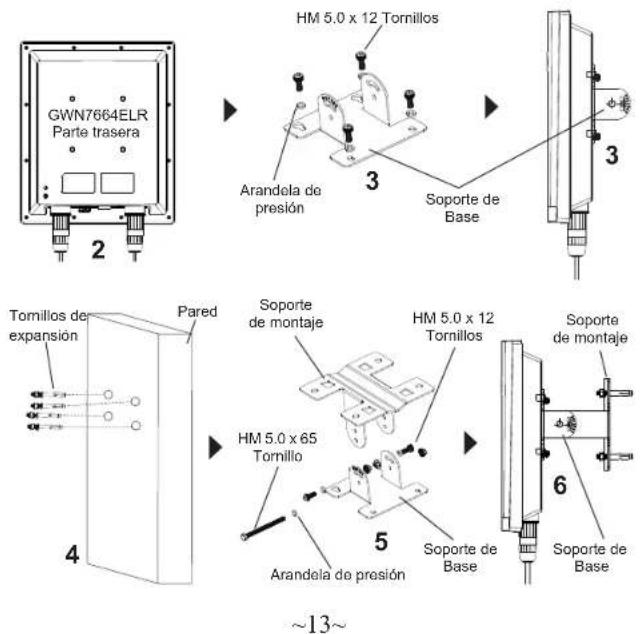

Montura de Pared

1. Consulte la instalación de los kits impermeables.
2. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correspondiente y apriete las juntas impermeables.
3. Ajuste el Soporte Base con tornillos (HM 5.0 x 12) en la parte trasera del punto de acceso GWN7664ELR.
4. Taladre cuatro orificios en la pared siguiendo las posiciones de los del soporte de montaje (utilice el soporte de montaje como plantilla para taladrar). A continuación, fija un tornillo de expansión en cada orificio.
5. Ensamble el soporte de base y el soporte de montaje con el tornillo (HM 5,0 x 65) y los tornillos (HM 5,0 x12).
6. Fije el punto de acceso GWN7664ELR asegurando el soporte de montaje con los tornillos de expansión en la pared.

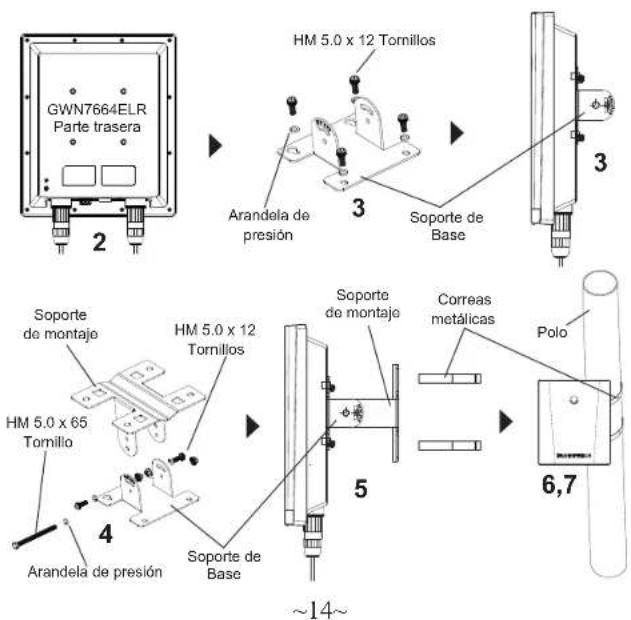

Montaje en poste

1. Consulte la instalación de los kits impermeables.
2. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correspondiente y apriete las juntas impermeables.
3. Ajuste el Soporte Base con tomillos (HM 5.0 x 12) en la parte trasera del punto de acceso GWN7664ELR.
4. Ensamble el soporte de base y el soporte de montaje con el tornillo (HM 5,0 x 65) y los tornillos (HM 5,0 x12).
5. Abre las abrazaderas de metal al girar el mecanismo de cierre al sentido contrario al reloj. Puedes aflojarlo con la mano o utilizando un destornillador plano.
6. Enderece el final de las abrazaderas de metal y deslicelas desde la parte trasera del Soporte Base.
7. Envuelve la abrazadera de metal alrededor del poste y utilice un destornillador plano para apretar el mecanismo de cierre al rotarlo al sentido del reloj.

El GWN7664ELR puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto. Después de encender el GWN7664ELR y establecer la conexión a la red, el GWN7664ELR emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

Nota: La información de la contraseña predeterminada de GWN7664ELR está impresa en la etiqueta MAC en la parte posterior de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7664ELR, o en la misma red que el GWN7664ELR puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7664ELR utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja.
2. Desde un ordenador conectado a la misma red del GWN7664ELR, escriba la siguiente dirección utilizando la dirección MAC del GWN7664ELR en su navegador https://gwn_.local

Ejemplo: De un GWN7664ELR que tenga la dirección MAC C0: 74: AD: 4E: 28, esta unidad se puede acceder escribiendo en el navegador https://gwn_c074ad-8b4e28.local en el navegador.

Método 2: Descubrir el GWN7664ELR utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace:: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear.

3. La herramienta descubrirá todos los Puntos de Acceso GWN7664ELR conectados a la red mostrando sus direcciones MAC's e IP's.

4. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7664ELR, o escriba manualmente la dirección IP que se muestra en su navegador.

5. Ingrese el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta MAC del GWN7664ELR).

• Asegúrese que el GWN7664ELR no esté vinculado con otro punto de acceso GWN7664ELR, GWN Router, GWN.Cloud o GWN Manager, de lo contrario no se podrá acceder a la interfaz de configuración.
• Si el GWN7664ELR ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.
• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros.
• Para administrar el GWN7664ELR a través de la nube, consulte el siguiente link https://www.gwn.cloud.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: https://www.grandstream.com/legal/open-source-software

Para obtener un CD con la información del código fuente GPL, por favor. remita una solicitud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí:
