Der GWN7664ELR ist ein 802.11ax Wi-Fi 6 Outdoor Access Point für mittlere bis große Unternehmen und Betriebe, die eine großflächige Abdeckung im Außenbereich benötigen. Er bietet Wetterschutz nach IP68, Dual-Band 4×4:4 MU-MIMO mit OFDMA-Technologie und ein hochentwickeltes Antennendesign für einen drahtlosen Durchsatz von bis zu 6 Gbit/s. Er unterstützt mehr als 1.000 Clients und eine erweiterte Reichweite von 300 Metern. Der GWN7664ELR verfügt über einen integrierten Controller für ein einfache Installation sowie ein effektives Management, der Control-ler ist über die Webschnittstelle erreichbar. Natürlich kann der GWN7664ELR, wie alle anderen Grandstream AccesPoints, zentral über die Cloud-Plattform GWN.Cloud oder On-Premise über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für Voice-over-WLAN Anwendungen und harmoniert bestens mit Grandstream's WLAN-fähigen IP Telefonen. Mit Unterstützung für er-weiterte QoS, Echtzeitanwendungen mit niedriger Latenz, vermaschte Netzwerke, Captive Ports, einen 2,5-Gigabit-Ethernet-Port mit PoE+ und einen 2,5-Gigabit-SFP-Port. Der GWN7664ELR ist ein zukunftssicherer WiFi-6 WLAN-Accesspoint für eine Vielzahl von Anwendungen in professioneller Umgebung, wie .z.B. in der Logistik, mehrstöckigen Gebäuden, Freizeitgelände/Parks, Schulen, Universitäten u.v.m...

SICHERHEITSHINWEISE

- Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.

• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung
• (-30 °C bis 60 °C) und Lagerung (-30 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.
• Bitte treffen Sie bei der Installation Blitzschutzmaßnahmen (ein Blitzableiter ist erforderlich und das Gerät muss zuverlässig geerdet werden). Es wird empfohlen, ein Überspannungsschutzgerät zu verwenden.

VERPACKUNGSINHALT

1x Kurzinstallationsanleitung

1x Schraube (HM 5.0 x 65)

6x Schraube (HM 5.0 x 12)

2x Metallbügel

MontageSchrauben

Dichtungssätze für Schnittstellen

2x Muttertecker

Dichtungsstecker

Dichtungsstopfen

4x O-Rings

2x Klemmmutttern

GWN7664ELR ANSCHLÜSSE

Port Beschreibung
SFP Port 2.5G	5G SFP-Anschluss (Aggregierter Durchsatz von 2,5 GBit/s bei kabelgebundener Verbindung).
NET/POE 2.5G	RJ45 Ethernet-Anschluß 2.5 GBit/s zum Router oder einem weiteren GWN76xx, mit PoE+ Unterstützung.
RESET Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7664ELR

Der GWN7664ELR kann folgendermaßen mit einem PoE+-Switch oder PoE+-Injector betrieben werden:

Schritt 1: Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7664ELR.

Schritt 2: Stecken Sie das andere Ende in den Uplink-Port des PoE+-Switche oder PoE+-Injectors ein.

Hinweis:

• Bei Anschluss des GWN7664ELR an den SFP-Port bitte den RJ45-Ethernet-Port an einen PoE+-Switch oder einen PoE+-Injector ohne den Uplink an das Netzteil anschließen.
• Es wird empfohlen, das Gerät über den Standard 802.3at (PoE+) oder ein PSE-Gerät mit mehr als 25 W zu betreiben.

RJ45-Ethermet-Kabel an (PoE+-) Switch oder PoE+-Injector.

RJ45- Anschluss SFP- Anschluss

\~25\~

HARDWARE-INSTALLATION

Der GWN7664ELR kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

Installation der Wasserdichtungskits

1. Bei Nichtverwendung des Ethernet (RJ45)- oder SFP-Ports bitte mit dem O-Ring und dem Mutterstecker den Port wasserdicht versiegeln; zur Verwendung des Ports diesen mit einem flachen Schraubenzieher entfernen.
2. Den O-Ring zwischen dem Port und der vorderen Klemmmutter und die Ethernet-/Glasfaser-Dichtung zwischen der Vorder- und Rückseite der Klemmmutter einsetzen.
3. Das Ethernet-/Glasfaser-Kabel durch den O-Ring, die vordere Klemmmutter, die Ethernet-/Glasfaser-Dichtung und die hintere Klemmmutter bei Einsatz des RJ45-/Glasfaser-Anschlusses führen; bitte erst entfernen und wieder einsetzen.
4. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port anschließen, dann die vordere Klemmmutter mit dem Port des GWN7664ELR verschrauben und die hintere Klemmmutter mit der vorderen Klemmmutter verschrauben.

Hinweis: Bitte ein Ethernet-Kabel mit 5 mm Durchmesser sowie ein Glasfaser-Kabel mit 2,8 mm Durchmesser verwenden; falls das Ethernet- oder Glasfaser-Kabel zu klein ist, kann das Gerät Lecks aufwoisen.

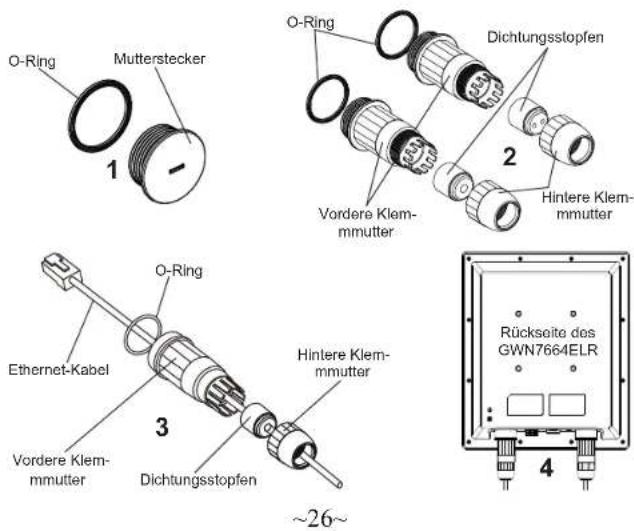

O-Ring Mutterstecker 1 O-Ring Dichtungsstopfen 2 Vordere Klem- mmutter Hintere Klem- mmutter Ethernet-Kabel O-Ring 3 Hintere Klem- mmutter Dichtungsstopfen ~26~ Rückseite des GWN7664ELR 4

Wandmontage Montage an einer Rundstange

1. Siehe Installation der Wasserdichtungskits.
2. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port des GWN7664ELR anschließen und die wasserdichten Dichtungen anziehen.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (HM 5.0 x 12) an der Rückseite des GWN7664ELR AccessPoints.
4. Bohren Sie vier Löcher in die Wand je nach Position der Löcher an der Montagehalterung (die Halterung als Bohrvorlage verwenden). Dann eine Erweiterungsschraube in jedem Loch befestigen.
5. Die Sockelhalterung und die Montagehalterung mithilfe der Schraube (HM 5,0 x 65) und den Schrauben (HM 5,0 x 12) montieren.
6. Den GWN7664ELR-Accesspoint an der Montagehalterung und diese mit den Erweiterungsschrauben an der Wand befestigen.

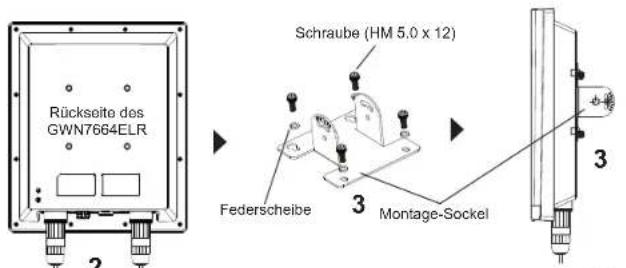

Rückseite des GWN7664ELR 2

Schraube (HM 5.0 x 12) Federscheibe 3 Montage-Sockel 3

MontageSchrauben Wand 4

Montagewinkel Schraube (HM 5.0 x 12) Schraube (HM 5.0 x 65) Federscheibe Montage- Sockel 5

Montagewinkel 6 Montage- Sockel

\~27\~

1. Siehe Installation der Wasserdichtungskits.
2. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port des GWN7664ELR anschließen und die wasserdichten Dichtungen anziehen.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (HM 5.0 x 12) an der Rückseite des GWN7664ELR AccessPoints.
4. Die Sockelhalterung und die Montagehalterung mithilfe der Schraube (HM 5,0 x 65) und den Schrauben (HM 5,0 x 12) montieren.
5. Öffnen Sie die Montage-Schelle indem Sie die Schrauben gegen den Uhrzeigersinn drehen. Dies kann per Hand, oder mit einem passenden Schraubendreher erfolgen.
6. Führen Sie die Schellen durch den bereits montierten Montage-Sockel.
7. Legen Sie die Schellen um die Rundstange und drehen Sie die Befestigungsschrauben mit einem Schraubendreher im Uhrzeigersinn fest.

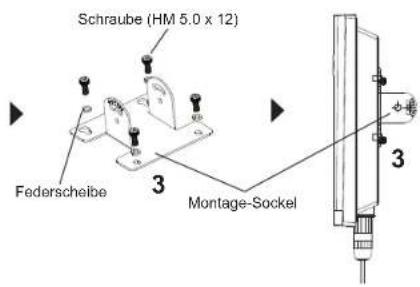

Rückseite des GWN7664ELR Schraube (HM 5.0 x 12) Federscheibe Montage-Sockel 3

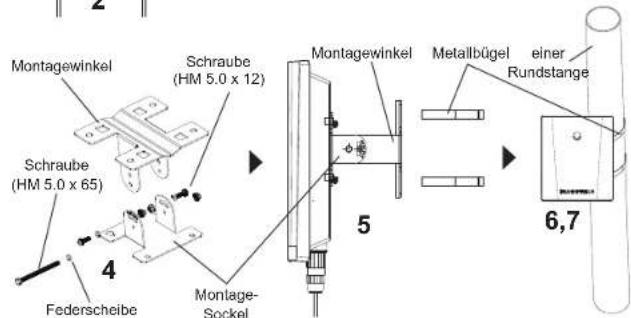

Montagewinkel Schraube (HM 5.0 x 12) Schraube (HM 5.0 x 65) 4 Federscheibe Montage- Sockel Montagewinkel 5 Metallbügel einer Rundstange 6,7

\~28\~

VERBINDEN SIE SICH MIT DEM VOREINGESTELL-TEN Wi-Fi-NETZWERK DES GWN7664ELR

Der GWN7664ELR kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7664ELR mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

Hinweis: Die Standardkennwortinformationen des GWN7664ELR sind auf dem MAC-Tag auf der Rückseite des Geräts aufgedruckt.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7664ELR oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7664ELR via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7664ELR geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7664ELR z.B. C0:74:AD:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_c074ad-8b4e28.local

Methode 2: Suche nach dem GWN7664ELR via GWN-DiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7664ELR Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.
4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7664ELR zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
5. Geben Sie den Benutzernamen und das Passwort ein, um sich anzumelden. (Der Standardbenutzername des Administrators lautet "admin". Das zufällige Standardkennwort befindet sich auf dem MAC-Tag des GWN7664ELR.)

• Stellen Sie sicher, dass der GWN7664ELR nicht bereits mit einem anderen GWN76xx Access Point, einer GWN Router Serie, der GWN.Cloud oder dem GWN Manager gekoppelt ist, da sonst kein Zugriff auf das Konfigurationsinterface möglich ist.
• Ist der GWN7664ELR bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7664ELR über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter https://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: https://www.grandstream.com/our-products
