Produkttyp	AX3000 Wi-Fi Access Point
Marke	Grandstream
Modell	GWN7604
Wi-Fi-Standard	802.11ax (Wi-Fi 6) mit MU-MIMO 2,4 GHz 2x2:2 und 5 GHz 3x3:2
Max. drahtlose Datenrate	Bis zu 3 Gbit/s
Anzahl gleichzeitiger Clients	Bis zu 256
Netzwerkanschlüsse	4 x RJ45 10/100/1000 Mbit/s (1x PoE/PoE+ Eingang, 1x LAN, 2x mit PSE)
Stromversorgung	DC 12V 2A oder PoE/PoE+ (802.3at)
Hauptfunktionen	MU-MIMO, Wi-Fi Mesh, Captive Portal, erweitertes QoS, Cloud-Verwaltung (GWN.Cloud/GWN Manager)
Abdeckung	Bis zu 100 Meter
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-10 °C bis 60 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Montage	Wandmontage (Dübel und Schrauben inklusive)
Packungsinhalt	Access Point, 2 Dübel, 2 Schrauben, Kurzanleitung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Chemikalien vermeiden
Sicherheit	WEP, WPA/WPA2-PSK, WPA3, MAC-Filter, Captive Portal
Ersatzteile und Reparatur	Nicht vom Benutzer reparierbar; wenden Sie sich an den Grandstream-Support
Allgemeine Informationen	Innenraumgebrauch; CE/FCC-Zertifizierungen; Verwaltung über GWN.Cloud, GWN Manager, Weboberfläche

Häufig gestellte Fragen - GWN7604 GRANDSTREAM

Wie setze ich den GWN7604 auf die Werkseinstellungen zurück?

Drücken Sie die RESET-Taste 7 Sekunden lang, bis die LEDs blinken. Das Gerät wird mit den Standardeinstellungen neu gestartet.

Wie lauten die SSID und das Standardpasswort?

Die Standard-SSID ist GWN[letzte 6 Ziffern der MAC-Adresse] und das Passwort ist auf dem MAC-Etikett auf der Rückseite des Geräts aufgedruckt.

Wie greife ich auf die Konfigurationsoberfläche des GWN7604 zu?

Verbinden Sie sich mit demselben Netzwerk wie das Gerät und geben Sie in Ihrem Browser https://gwn_[MAC-Adresse ohne Doppelpunkte].local ein oder verwenden Sie das GWNDiscoveryTool, um die IP-Adresse zu finden.

Kann der GWN7604 über PoE mit Strom versorgt werden?

Ja, der Anschluss PoE4 akzeptiert PoE/PoE+ (802.3at). Sie können auch ein Netzteil mit Gleichstrom 12 V 2 A (nicht im Lieferumfang) verwenden.

Wie viele gleichzeitige Clients werden maximal unterstützt?

Der GWN7604 kann dank MU-MIMO bis zu 256 gleichzeitige Clients unterstützen.

Wie montiere ich den GWN7604 an der Wand?

Verwenden Sie die Montageschlitze auf der Rückseite, um es mit den mitgelieferten Schrauben und Dübeln zu befestigen. Messen Sie den Abstand, bohren Sie, setzen Sie die Dübel ein und schrauben Sie, wobei Sie einen Spalt lassen, um das Gerät einzuhängen.

Ist der GWN7604 mit Cloud-Verwaltung kompatibel?

Ja, es kann über GWN.Cloud (in GDMS integriert) oder GWN Manager, die Cloud- und lokalen Verwaltungsplattformen von Grandstream, verwaltet werden.

Was sind die empfohlenen Betriebstemperaturen?

Die Betriebstemperatur beträgt 0 °C bis 45 °C und die Lagertemperatur -10 °C bis 60 °C bei einer Luftfeuchtigkeit von 10 % bis 90 % nicht kondensierend.

Unterstützt der GWN7604 Wi-Fi Mesh?

Ja, es unterstützt Mesh-Netzwerke zur Erweiterung der drahtlosen Abdeckung.

Wie aktualisiere ich die Firmware des GWN7604?

Melden Sie sich an der Weboberfläche an, gehen Sie zu Administration > Update und laden Sie die Firmware-Datei von der Grandstream-Website herunter. Unterbrechen Sie während des Updates nicht die Stromversorgung.

BEDIENUNGSANLEITUNG GWN7604 GRANDSTREAM

Der GWN7604 ist ein kompakter AX3000 Wi-Fi Access Point, der für kleine Unternehmen, Hotels und Heimbüros entwickelt wurde. Er bietet Vielseitigkeit durch vier Gigabit-Ethernet-Ports, einschließlich eines Uplink-Ports, der PoE/PoE+ zur Stromversorgung des Access Points empfangen kann, und zwei Ports mit PSE, die PoE und eine Netzwerkverbindung zu anderen Geräten bereitstellen können. Der GWN7604 bietet 2.4G 2x2:2 und 5G 3x3:2 MU-MIMO-Technologie und ein ausgeklügeltes Antennendesign zur Unterstützung von 256 gleichzeitigen Clients und einer Reichweite von bis zu 100 Metern. Dieser Wi-Fi-Zugangspunkt lässt sich mit GWN.Cloud (jetzt in GDMS integriert) und GWN Manager, Grandstreams Cloud- und On-Premise-Netzwerkmanagement-Plattformen, einfach installieren und verwalten. Mit Unterstützung für erweiterte QoS, Echtzeitanwendungen mit niedriger Latenz, Mesh-Netzwerke, Captive-Portale, einen drahtlosen Durchsatz von 3 Gbit/s und vier Gigabit-Netzwerkanschlüsse ist der GWN7604 der ideale Wi-Fi-Zugangspunkt für kleine bis mittelgroße Bereitstellungen, die Flexibilität erfordern.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 45 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 90% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

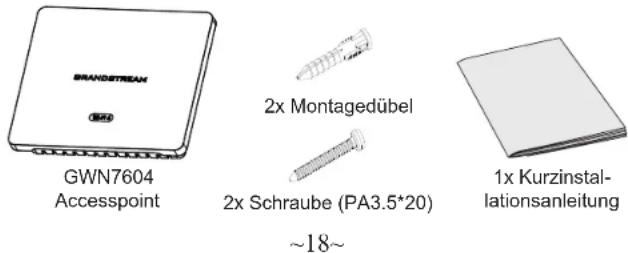

VERPACKUNGSINHALT

GWN7604 ANSCHLÜSSE

Port Beschreibung
DC12V	Anschluss für das Netzteil (Wechselstrom DC 12V,2A).
RESET	Reset-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.
POE↑	RJ45 Ethernet-Anschluß (10/100/1000MBit/s) mit PoE/PoE+ Unterstützung.
LAN1	Ethernet-Anschluß (10/100/1000M).
LAN2LAN3	2x Ethernet-Anschluß (10/1001000M) mit PSE.

Bemerkung:

• Wenn der GWN7604 über POE+ oder ein Netzteil (DC 12V, 2A) (nicht mitgeliefert) mit Strom versorgt wird. Er unterstützt insgesamt 12W für LAN2/LAN3 PSE-Ausgang.
• Wenn der Eingang PoE ist, PSE wird nicht unterstützt.

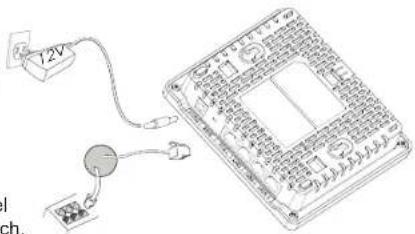

STROMVERSORGUNG UND ANSCHLUß DES GWN7604

Das GWN7604 kann entweder mit dem richtigen Netzteil (DC12V, 2A) oder mit einem PoE / PoE + -Schalter betrieben werden:

Option A:
Steckernetzteil zur Steckdose.

RJ45 Ethernet-Kabel zum Poe/PoE+ Switch.

HARDWARE-INSTALLATION

GWN7604 kann an der Wand montiert werden. Bitte beachten Sie die folgenden Schritte für die entsprechende Installation.

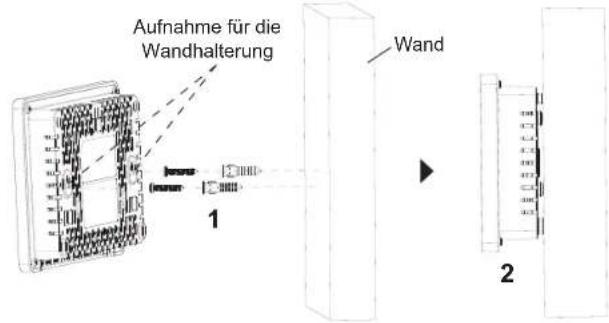

Wandmontage

1. Positionieren Sie den Wandhalter an der Stelle, an der der AccessPoint angebracht werden soll und markieren Sie die Bohrlöcher mit einem Stift.
2. Mit der Bohrmaschine ein Loch in jeden markierten Punkt bohren. Die Dübel und Schrauben in jedes Loch einsetzen. Ausreichend Platz zwischen Wand und Schraubenkopf lassen, dann den GWN7604 an den Schrauben mithilfe der Wandmontageschlitze befestigen.

VERBINDEN SIE SICH MIT DEM VOREIN- GESTELLTEN Wi-Fi-NETZWERK DES GWN7604

Der GWN7604 kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7604 mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

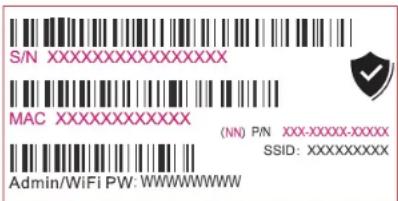

Hinweis: Die Standardkennwortinformationen des GWN7604 sind auf dem MAC-Tag auf der Rückseite des Geräts aufgedruckt.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7604 oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7604 via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7604 geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7604z.B. EC:74:D7:8C:4D:F8 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_ec74d78c4df8.local

Methode 2: Suche nach dem GWN7604 via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7604 Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7604 zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.

5. Geben Sie den Benutzernamen und das Passwort ein, um sich anzumelden. (Der Standardbenutzername des Administrators lautet "admin". Das zufällige Standardkennwort befindet sich auf dem MAC-Tag des GWN7604.)

• Stellen Sie sicher, dass der GWN7604 nicht bereits mit einem anderen GWN76xx Access Point, einer GWN Router Serie, der GWN.Cloud oder dem GWN Manager gekoppelt ist, da sonst kein Zugriff auf das Konfigurationsinterface möglich ist.
• Ist der GWN7604 bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7604 über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my device_ip/gpl license (Endgerät_ip/gpl Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter https://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benulzerhandbuch kann geladen werden von: https://www.grandstream.com/our-products
