Type de produit	Point d'accès Wi-Fi AX3000
Marque	Grandstream
Modèle	GWN7604
Norme Wi-Fi	802.11ax (Wi-Fi 6) avec MU-MIMO 2.4 GHz 2x2:2 et 5 GHz 3x3:2
Débit sans fil maximal	Jusqu'à 3 Gbps
Nombre de clients simultanés	Jusqu'à 256
Ports réseau	4 x RJ45 10/100/1000 Mbps (1x PoE/PoE+ entrée, 1x LAN, 2x avec PSE)
Alimentation	DC 12V 2A ou PoE/PoE+ (802.3at)
Fonctions principales	MU-MIMO, mesh Wi-Fi, portail captif, QoS avancée, gestion cloud (GWN.Cloud/GWN Manager)
Couverture	Jusqu'à 100 mètres
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-10 °C à 60 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Montage	Mural (chevilles et vis incluses)
Contenu du pack	Point d'accès, 2 chevilles, 2 vis, guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; éviter les produits chimiques
Sécurité	WEP, WPA/WPA2-PSK, WPA3, filtrage MAC, portail captif
Pièces détachées et réparabilité	Non réparable par l'utilisateur; contacter le support Grandstream
Informations générales	Utilisation intérieure; certifications CE/FCC; gestion via GWN.Cloud, GWN Manager, interface web

FOIRE AUX QUESTIONS - GWN7604 GRANDSTREAM

Comment réinitialiser le GWN7604 aux paramètres d'usine ?

Appuyez sur le bouton RESET pendant 7 secondes jusqu'à ce que les voyants clignotent. L'appareil redémarrera avec les paramètres par défaut.

Quel est le SSID et le mot de passe par défaut ?

Le SSID par défaut est GWN[6 derniers chiffres de l'adresse MAC] et le mot de passe est imprimé sur l'étiquette MAC à l'arrière de l'appareil.

Comment accéder à l'interface de configuration du GWN7604 ?

Connectez-vous au même réseau que l'appareil et tapez dans votre navigateur https://gwn_[adresse MAC sans les deux-points].local ou utilisez l'outil GWNDiscoveryTool pour trouver l'adresse IP.

Peut-on alimenter le GWN7604 via PoE ?

Oui, le port PoE4 accepte une alimentation PoE/PoE+ (802.3at). Vous pouvez également utiliser un adaptateur secteur DC 12V 2A (non fourni).

Quel est le nombre maximal de clients simultanés ?

Le GWN7604 peut prendre en charge jusqu'à 256 clients simultanés grâce au MU-MIMO.

Comment monter le GWN7604 au mur ?

Utilisez les fentes de montage au dos pour le fixer avec les vis et chevilles incluses. Mesurez l'écartement, percez, insérez les chevilles et vissez en laissant un espace pour accrocher l'appareil.

Le GWN7604 est-il compatible avec une gestion cloud ?

Oui, il peut être géré via GWN.Cloud (intégré à GDMS) ou GWN Manager, les plateformes de gestion cloud et sur site de Grandstream.

Quelles sont les températures de fonctionnement recommandées ?

La température de fonctionnement est de 0 °C à 45 °C et la température de stockage de -10 °C à 60 °C avec une humidité de 10% à 90% sans condensation.

Le GWN7604 supporte-t-il le mesh Wi-Fi ?

Oui, il prend en charge les réseaux maillés (mesh) pour étendre la couverture sans fil.

Comment mettre à jour le firmware du GWN7604 ?

Connectez-vous à l'interface web, allez dans Administration > Mise à jour et téléchargez le fichier firmware depuis le site Grandstream. Ne coupez pas l'alimentation pendant la mise à jour.

MODE D'EMPLOI GWN7604 GRANDSTREAM

Le GWN7604 est un point d'accès Wi-Fi AX3000 compact conçu pour les petites entreprises, les hôtels et les bureaux à domicile. Il offre une grande polyvalence grâce à ses quatre ports Ethernet Gigabit, dont un port de liaison montante pouvant recevoir le PoE/PoE+ pour alimenter le point d'accès, et deux ports avec PSE pouvant fournir le PoE et une connexion réseau à d'autres appareils. Le GWN7604 offre une technologie MU-MIMO 2.4G 2x2:2 et 5G 3x3:2 ainsi qu'un design d'antenne sophistiqué pour prendre en charge 256 clients simultanés et offrir une couverture jusqu'à 100 mètres. Ce point d'accès Wi-Fi peut être facilement installé et géré en utilisant GWN.Cloud (désormais intégré avec GDMS) et GWN Manager, les plateformes de gestion de réseau cloud et sur site de Grandstream. Avec la prise en charge de la QoS avancée, des applications en temps réel à faible latence, des réseaux maillés, des portails captifs, d'un débit sans fil de 3Gbps et de quatre ports réseau Gigabit, le GWN7604 est le point d'accès Wi-Fi idéal pour les déploiements de petite à moyenne taille nécessitant une grande flexibilité.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de 0 °C à 45 °C en opération et -10 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7604 pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.

CONTENU DU PACK

GWN7604
Point d'Accès

2x Cheville d'ancrage

2x Vis (PA3.5*20)

1x Guide
d'installation rapide

\~13\~

PORTS DU GWN7604

Port Description
DC12V	Connecteur Adaptateur Secteur (DC 12V,2A).
RESET	Bouton de réinitialisation. Appuyez pendant 7 secondes pour réinitialiser les paramètres d'usine.
POE4	Port Ethernet RJ45 (10/100/1000Mbps) supportant PoE./PoE+.
LAN1	1x port Ethernet 10/100/1000M.
LAN2LAN3	2x ports Ethernet 10/100/1000M avec PSE.

Remarques:

• Si le GWN7604 est alimenté par POE+ ou par un bloc d'alimentation (DC 12V, 2A) (non fourni). Il supportera un total de 12W pour la sortie PSE LAN2/LAN3.
• Si l'entrée est PoE, PSE n'est pas pris en charge.

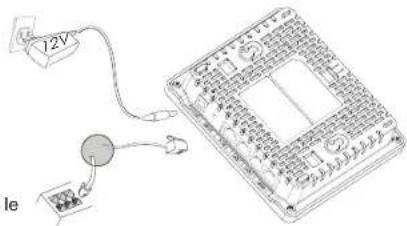

ALIMENTATION ET RACCORDEMENT DU GWN7604

Le GWN7604 peut être alimenté à l'aide du bloc d'alimentation approprié (DC12V, 2A) ou d'un commutateur PoE/PoE+:

Option A:

Adaptateur d'alimentation à la prise secteur.

Option B:

Câble Ethernet RJ45 vers le commutateur PoE/PoE+.

\~14\~

INSTALLATION PHYSIQUE

Le GWN7604 peut être monté au mur. Veuillez vous reporter aux étapes suivantes pour l'installation appropriée.

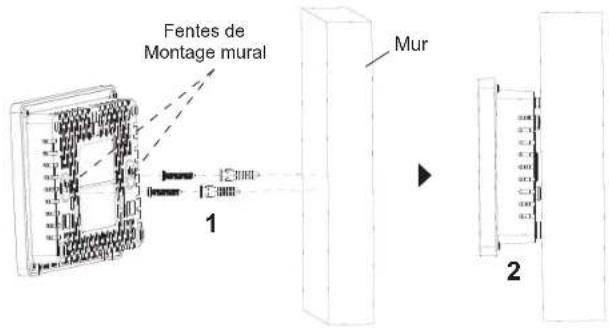

Montage mural

1. Utiliser un ruban à mesurer pour mesurer la distance entre les deux fentes de montage mural à l'arrière du point d'accès GWN7604 et utilisez un crayon pour marquer les trous de vis de fixation sur le mur.
2. Utiliser une perceuse pour faire un trou à chaque point marqué. Placer les chevilles et les vis sur chaque trou. Laisser suffisamment d'espace entre le mur et la tête de la vis, puis monter le GWN7604 sur les vis à l'aide des fentes de fixation murale.

Le GWN7604 peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7604 et connexion au réseau, le GWN7604 diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Remarque: Les informations de mot de passe par défaut du GWN7604 sont imprimées sur l'étiquette MAC à l'arrière de l'unité.

ACCEDER A L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSID du GWN7604, ou au même réseau que le GWN7604 peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7604 via son adresse MAC

1. Localiser l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7604, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7604 sur votre navigateur: https://gwn_.local

Exemple: Un GWN7604 avec l'adresse MAC EC:74:D7:8C:4D:F8 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_ec74d78c4df8.local

Méthode 2: Détecter le GWN7604 via GWNDiscoveryTool

1. Télécharger et installer GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Ouvrir le GWNDiscoveryTool, et cliquer sur Scan.
3. L'outil permettra de découvrir tous les points d'accès GWN7604 connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquer sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7604, ou saisir manuellement sur votre navigateur l'adresse IP affichée.

5. Entrer le nom d'utilisateur et le mot de passe pour vous connecter. (Le nom d'utilisateur par défaut de l'administrateur est «admin» et le mot de passe aléatoire par défaut se trouve sur la balise MAC du GWN7604).

Remarques:

• Assurer que le GWN7604 n'est pas déjà associé à un autre point d'accès GWN76xx, à la série de routeurs GWN, au GWN.Cloud/GWN Manager, sinon l'interface de configuration n'est pas accessible.
• Si le GWN7604 est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7604 via cloud, veuillez se référer à https://www.gwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip / gpl_license. Vous pouvez également y accéder ici: https://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur: https://www.grandstream.com/our-products
