MODE D'EMPLOI GWN7660ELR GRANDSTREAM

Le GWN7660ELR est un point d'accès Wi-Fi 6 longue portée de qualité professionnelles qui permet aux entreprises de construire des réseau Wi-Fi de nouvelle génération pour les environnement à haute densité. Il est doté d'un bottier résistant aux intempérées et à la chaleur, d'une technologie MIMO 2 × 2:2 bi-bande avec la technologie OFDMA et d'une antenné sophistique pour un début reseau maximal qui prend en charge 256 clients et une portée de couverture étendue de 300 metres. Le point d'accès Wi-Fi 6 est également étandue aux intempérées et à la poussière selon la norme IP68, et sa température de fonctionnement est comprise entre -30 et 60^ . Il peut ainsi fonctionner correctement dans des conditions métarologiques difficilles. Pour faciliter l'installation et la gestion, le GWN7660ELR comprend un contrôle intégré dans l'interface utilisateur web du produit. Il est également pris en charge par GWN Cloud et GWN Manager, la plate-forme de gestion Wi-Fi gratuite de Grandstream sur site et dans le nuage. Le GWN7660ELR est l'AP Wi-Fi élaid pour le déploiment de la voix sur Wi-Fi et offre une connexion transparente avec les téléphones IP voix et video Wi-Fi de Grandstream. Prenant en charge la qualité de service avancée, les applications en temps réel à faible latence, les reseaux mailles, les portails captifs, un port Ethernet Gigabit avec PoE/PoE+ et un port SFP 2.5 Gigabit, le GWN7660ELR est un point d'accès Wi-Fi extérieur idéal pour les entreprises, les bureaux à plusieurs étages, les entropôts, les hôpitaux, les éccoles et bien d'autres encore.

PRECAUTIONS

• Ne pas exposer cet article à des températures situées hors de la plage de -30 °C à 60 °C en opération et -30 °C à 70 °C en stockage.
• Ne pas exposer ce produit à un environnement avec humidité hors de la plaje de 5-95% RH (sans condensation).
• Ne pas eteindre le GWN7660ELR pendant le demarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.
• Veuillez prendre des mesures de protection contre la foudre lors de l'installation (un parationnerre est nécessaire et l'appareil doit être mis à la terre de manière fiable). Il est recommendé d'utiliser un dispositif de protection contre les surtensions.

CONTENU DU PACK

1x Guide d'installation rapide

1x Vis (HM 5.0 x 65)

6xVis (HM 5.0 x 12)

2x Sangles metailliques

dexpansion

Kits imperméables d'interface

s 1x SFP Bouchon d'etanchée

2xJR45 Bouchons d'etanchèle

4x Joints torques

2x Ecrous de sorrage

PORTS DU GWN7660ELR

Port Description

SFP Port	Port SFP 2,5G (supportant un débit cable agregé de 2,5Gbps).
NET/POE1G	Port Ethernet RJ45 (10/100/1Gbps) connecter à votre router ou à un autre GWN76xx, supporting PoE/PoE+.
RESET	Bouton de réinitialisation. Appuyer pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7660ELR

Le GWN7660ELR peut être alimenté à l'aide d'un commutateur PoE/PoE+ ou d'un injecteur PoE en suivant les étapes suivantes:

Étape 1: Brancher un cable Ethernet RJ45 dans le port réseau du GWN7660ELR.

Étape 2: Brancher l'autre extrémité sur le port de liaison montante du commuta-tateur PoE/PoE+ ou de l'injecteur PoE.

Remarque: si le GWN760ELR est connecté à l'aide du port SFP, veillez connecter le port Ethernet RJ45 à un commutateur PoE/PoE+ ou à un injecteur PoE sans liaison montante pour alimenter l'appareil.

Cable Ethernet RJ45
caves un commutateur (PoE/PoE+) ou un
injecteur PoE.

18

INSTALLATION PHYSIQUE

GWN7660ELR peut être monté sur le mur ou sur poteau. Veuillez se reférer aux étapes suivantes pour l'installation appropriée.

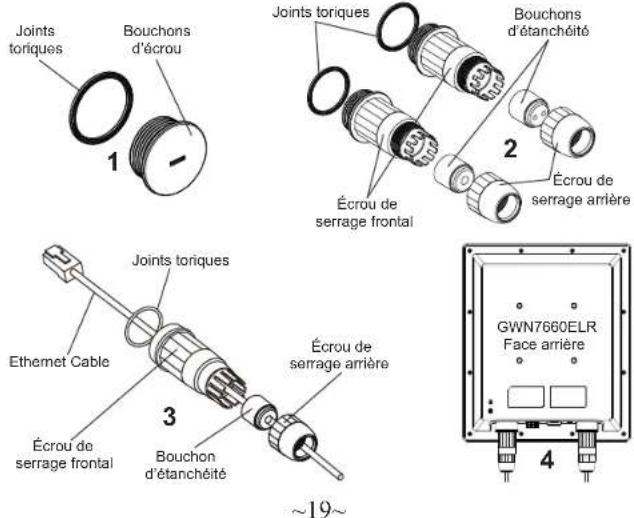

Installation des kits imperméables

1. Si le port Ethernet (RJ45) ou SPF n'est pas utilisé, veuillez utiliser le joint torique et le bouchon-écrou pour sceller le port afin d'assurer l'échéité, et pour utiliser le port, retirer-le à l'aide d'un tournevis plat.
2. Placer le joint torique entre le port et I'ecrou de serrage frontal, et placer le joint Ethernet/Fibre entre I'avant et I'amere de I'ecrou de serrage.
3. Insérer le cable Ethernet/Fibre à travers le joint torque, l'écrou de serrage frontal, le joint Ethernet/Fibre et l'écrou de serrage arrêté. Si le connecteur RJ45/ Fibre est fixé, restorer-le d'abord, puis remètre-l en place.
4. Connector I'Ethernet (RJ45) ou la fibre (module SFP) au port approprié, puis visser l'écrou de serrage frontal avec le port GWN7660ELR et visser l'écrou de serrage arrière avec l'écrou de serrage frontal.

Remarque: Veuillez utiliser un cable Ethernet de 5 mm de diamètre et un cable Fibre de 2,8 mm de diamètre, si le cable Ethernet ou Fibre est trop petit, l'apparéral risque de fouir.

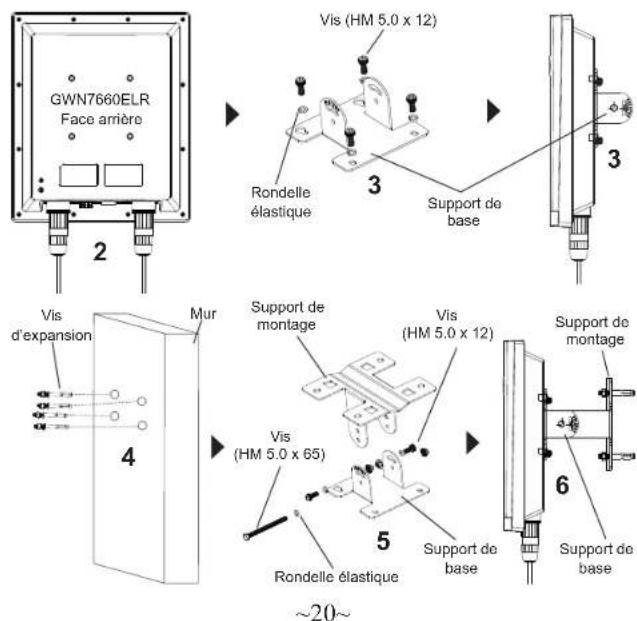

Montage Mural

1. Veuillez vous reférer à l'installation des kits imperméables.
2. Connecter le cable Ethernet (RJ45) ou Fibre (module SFP) au port correct du GWN7660ELR et serrer les joints impermeables.
3. Fixer le support de base avec des vis (HM 5.0 x 12) à l'arrête du point d'accès GWN7660ELR.
4. Percer quatre trous sur le mur en vous basant sur les positions des trouss sur le support de montage (utiliser le support de montage comme gabarit de perçage). Fixer ensuite une vis à expansion dans chaque trou.
5. Assembler le support de base et le support de montage avec la vis (HM 5.0 x 65) et les vis (HM 5.0 x12).
6. Fixer le point d'accès GWN7660ELR en sécurisant le support de montage avec les vis d'expansion sur le mur.

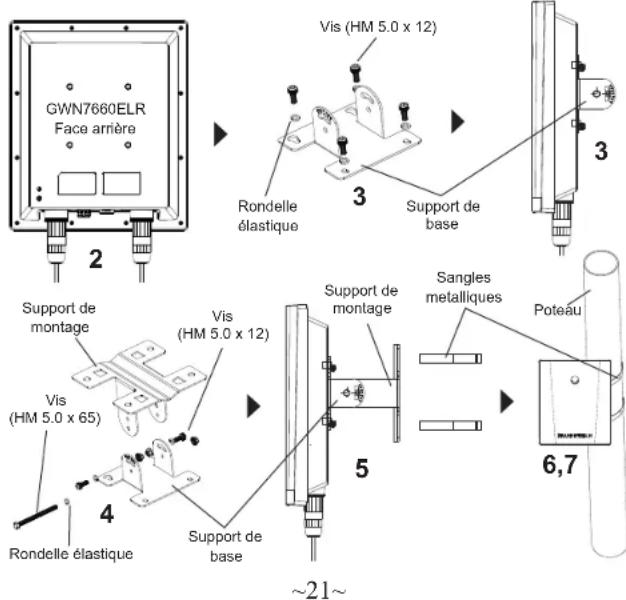

Pole Mount

1. Veuillez vous reférer à l'installation des kits impermeables.
2. Connecter le cable Ethernet (RJ45) ou Fibre (module SFP) au port correct du GWN7660ELR et serrer les joints imperméables.
3. Fixer le support de base avec des vis (HM 5.0 x 12) à l'arrête du point d'accès GWN7660ELR.
4. Assemblier le support de base et le support de montage avec la vis (HM 5.0 x 65) et les vis (HM 5.0 x12).
5. Ouvrir les sangles métalliques en tournant le mecanisme de verrouillage dans le sens anti-horaire. Vous pouvez le dessérer à la main ou utiliser un tournevis à tete plate.
6. Redresser l'extrémité des sangles métalliques et faites-la glisser à l'arrête du support de base.
7. Enrouler les sangles métallique autour du poteau et utilisez un tournevis à tête plate pour serrer le mécanisme de verrouillage en le tournant dans le sens des aiguilles d'une montre.

Le GWN7660ELR peut être utilisé comme point d'accès autonome avec Wi-Fi.
activé par défaut lors de la première utilisation, ou après réinitialisation aux paramétres d'usine.

Après la mise sous tension du GWN7660ELR et connexion au réseau, le GWN7660ELR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passer alleatoire.

Remarque: Les informations de mot de passer par défaut du GWN7660ELR sont imprimées sur l'etiquette MAC à l'arrière de l'unité.

ACCEDER AL'INTERFACE DE CONFIGURATION

Un ordinateur connecte au SSID du GWN760ELR, ou au même réseau que le GWN760ELR peut découvert et acceder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Déctector le GWN7660ELR via son adresse MAC

1. Localiser l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrêté de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7660ELR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7660ELR sur votre navigateur: https://gwn_local

Exampie:Un GWN7660ELR avec I'adresse MAC C0:74:AD:8B:4E:28 peut etree accessible a partir d'un navigateur web en utilisant l'URL: https://gwn_ c074ad8b4e28.local

Méthode 2: Déctector le GWN7660ELR via GWNDiscovery-Tool

1. Telecharger et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrir le GWNDiscoveryTool, et cliquer sur Scan.

3. L'outil permettra de découvert tous les points d'accès GWN7660ELR connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquer sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7660ELR, ou saisir manuellement sur votre navigateur l'ADDRESS IP affichée.
5. Entrer le nom d'utilisateur et le mot de passer pour vous connecter. (Le nom d'utilisateur par défaut de l'administrateur est « admin » et le mot de passer aléatoire par défaut se trouve sur la balise MAC du GWN7660ELR).

Remarques:

Assurer que le GWN7660ELR n'est pas déjà associé à une autre GWN7660ELR Access Point en tant qu'escclave, GWN7000 Router Series ou GWN.Floud, sinon l'interface de configuration ne sera pas accessible.
- Si le GWN7660ELR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
- Il est de la responsabilité du client de s'assurer de la conformité aux reglementsations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
Pour ger le GWN7660ELR via cloud, veuillez se referrer a https://www.gwn. cloud.

Les termes de la licence GNU GPL sont incorpore dans le firmware du périhérique et sont accessibles via l'interface utilisateur Web du périhérique à l'ADDRESS my_device_ip / gpl_licensure. Vous pouvez également y acceder ici: https://www.grandstream.com/legal/open-source-software Pour obtaining un CD contenant les informations du code source GPL, veillez envoyer une demande d'etre a [e-mail].

Pour plus de détails, veuillusuez consulter le manuel d'utilisation sur: https://www.grandsstream.com/our-products
