GWN7664ELR - Point d'accès Wi-Fi GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type d'appareil	Point d'accès Wi-Fi
Normes Wi-Fi	802.11ac/n/a
Fréquence	2.4 GHz et 5 GHz
Débit maximal	jusqu'à 1.75 Gbps
Ports Ethernet	4 ports Gigabit Ethernet
Alimentation	PoE (Power over Ethernet)
Dimensions	210 x 210 x 45 mm
Poids	0.75 kg
Utilisation	Idéal pour les environnements professionnels et commerciaux
Maintenance	Firmware à jour recommandé pour des performances optimales
Sécurité	WPA3, WPA2, WPA, WEP
Garantie	1 an

FOIRE AUX QUESTIONS - GWN7664ELR GRANDSTREAM

Comment réinitialiser le GRANDSTREAM GWN7664ELR aux paramètres d'usine ?

Pour réinitialiser le GRANDSTREAM GWN7664ELR, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Comment configurer le GRANDSTREAM GWN7664ELR pour la première fois ?

Connectez le GRANDSTREAM GWN7664ELR à votre réseau et ouvrez un navigateur web. Entrez l'adresse IP de l'appareil pour accéder à l'interface de configuration. Suivez les instructions de l'assistant de configuration pour terminer le processus.

Quels sont les ports utilisés par le GRANDSTREAM GWN7664ELR ?

Le GRANDSTREAM GWN7664ELR utilise les ports 80 (HTTP), 443 (HTTPS), 53 (DNS), 123 (NTP), et d'autres ports spécifiques pour les services tels que DHCP et VLAN. Assurez-vous que ces ports ne sont pas bloqués par un pare-feu.

Que faire si le GRANDSTREAM GWN7664ELR ne se connecte pas à Internet ?

Vérifiez d'abord votre connexion réseau et assurez-vous que le câble Ethernet est correctement branché. Ensuite, vérifiez les paramètres de l'appareil pour vous assurer qu'ils sont correctement configurés pour se connecter à votre fournisseur d'accès Internet.

Comment mettre à jour le firmware du GRANDSTREAM GWN7664ELR ?

Accédez à l'interface de configuration du GRANDSTREAM GWN7664ELR, allez dans la section 'Maintenance' et sélectionnez 'Mise à jour du firmware'. Vous pouvez soit télécharger le fichier de mise à jour à partir du site de GRANDSTREAM, soit utiliser la mise à jour automatique si disponible.

Comment résoudre les problèmes de connexion Wi-Fi avec le GRANDSTREAM GWN7664ELR ?

Assurez-vous que le point d'accès Wi-Fi est activé et que les SSID et mot de passe sont corrects. Vérifiez également la distance entre le GRANDSTREAM GWN7664ELR et le routeur, ainsi que les interférences potentielles provenant d'autres appareils.

Le GRANDSTREAM GWN7664ELR supporte-t-il le VLAN ?

Oui, le GRANDSTREAM GWN7664ELR prend en charge la configuration VLAN. Vous pouvez configurer les paramètres VLAN dans l'interface de gestion sous la section 'Réseau'.

Comment assurer la sécurité de mon GRANDSTREAM GWN7664ELR ?

Pour sécuriser votre GRANDSTREAM GWN7664ELR, changez le mot de passe par défaut, activez le pare-feu intégré, et configurez les règles de filtrage d'adresse MAC. De plus, gardez le firmware à jour pour bénéficier des dernières améliorations de sécurité.

MODE D'EMPLOI GWN7664ELR GRANDSTREAM

Le GWN7664ELR est un point d'accès Wi-Fi 6 802.11ax d'extérieur destiné aux moyennes et grandes entreprises qui ont besoin d'une couverture extérieure de longue portée. Il est doté d'une étanchéité IP68, d'un système MU-MIMO bi-bande 4×4:4 avec la technologie OFDMA et d'une antenne de conception avancée pour un débit sans fil allant jusqu'à 6 Gbps, supportant plus de 1000 clients et une portée étendue de 300 mètres. Pour faciliter l'installation et la gestion, le GWN7664ELR dispose d'un contrôleur embarqué qui est intégré dans l'interface utilisateur web du produit. Il est également pris en charge par GWN.Cloud et GWN Manager, la plateforme gratuite de gestion Wi-Fi en nuage et sur site de Grandstream. Le GWN7664ELR est le point d'accès Wi-Fi idéal pour les déploiements de voix sur Wi-Fi et offre une connexion transparente aux téléphones IP vocaux et vidéo compatibles Wi-Fi de Grandstream. Prenant en charge la qualité de service avancée, les applications en temps réel à faible latence, les réseaux maillés, les portails captifs, un port SFP de 2,5 gigabits et un port Ethernet de 2,5 gigabits avec PoE+, le GWN7664ELR est un point d'accès Wi-Fi extérieur idéal pour les entreprises, les bureaux à plusieurs étages, les entrepôts, les hôpitaux, les écoles et bien d'autres encore.

PRECAUTIONS

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif.
• Ne pas exposer cet appareil à des températures situées hors de la plage de -30 °C à 60 °C en opération et -30 °C à 60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Ne pas éteindre le GWN7664ELR pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en conséquence rendre l'unité inutilisable.
• Veuillez prendre des mesures de protection contre la foudre lors de l'installation (un paratonnerre est nécessaire et l'appareil doit être mis à la terre de manière fiable). Il est recommandé d'utiliser un dispositif de protection contre les surtensions.

CONTENU DU PACK

1x Point d'Accès GWN7664ELR

1x Support de base

1x Support de montage

1x Guide d'installation rapide

1x Vis (HM 5.0 x 65) 6x Vis (HM 5.0 x 1) 2x Sangles metalliques 4x Vis d'expansion

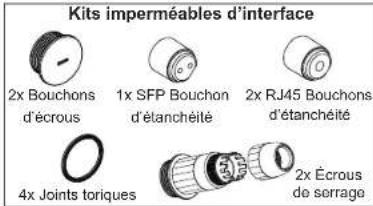

Kits imperméables d'interface 2x Bouchons d'écrous 1x SFP Bouchon d'étanchéité 2x RJ45 Bouchons d'étanchéité 4x Joints toriques 2x Écrous de serrage

PORTS DU GWN7664ELR

Port Description
SFP Port Port SFP 2,5G (supportant un débit câblé agrégé de 2,5Gbps).
NET/POE 2.5G	Port Ethernet RJ45 2,5 Gbps connecter à votre router ou à un autre GWN76xx, supportant PoE+.
RESET Boulon de réinitialisation. Appuyer pendant 7 secondes pour réinitialiser les paramètres d'usine.

ALIMENTATION ET RACCORDEMENT DU GWN7664ELR

Le GWN7664ELR peut être alimenté à l'aide d'un commutateur PoE+ ou d'un injecteur PoE+ en suivant les étapes suivantes :

Étape 1 : Brancher un câble Ethernet RJ45 dans le port réseau du GWN7664ELR.

Étape 2 : Brancher l'autre extrémité sur le port de liaison montante du commutateur PoE+ ou de l'injecteur PoE+.

Remarques:

• Si le GWN7664ELR est connecté à l'aide du port SFP, veuillez connecter le port Ethernet RJ45 à un commutateur PoE+ ou à un injecteur PoE+ sans liaison montante pour alimenter l'appareil.

- Il est recommandé d'alimenter l'appareil en utilisant la norme 802.3at (PoE+) ou un appareil PSE de plus de 25W.

Câble Ethernet RJ45

vers un commutateur

(PoE+) ou un injecteu

PoE+.

GWN7664ELR peut être monté sur le mur ou sur poteau. Veuillez se référer aux étapes suivantes pour l'installation appropriée.

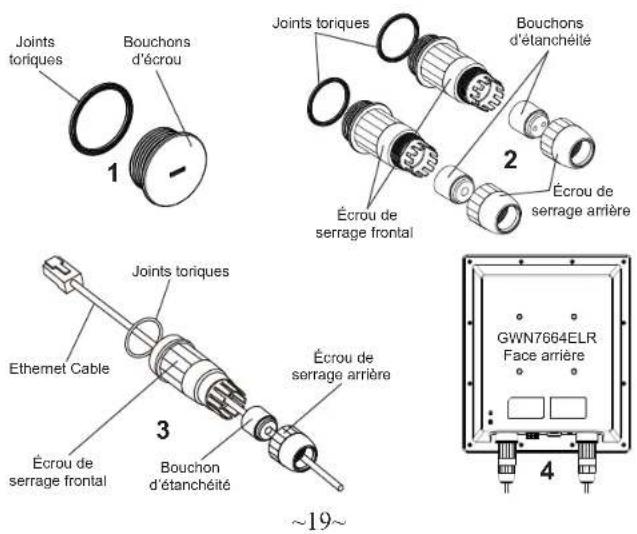

Installation des kits imperméables

1. Si le port Ethernet (RJ45) ou SFP n'est pas utilisé, veuillez utiliser le joint torique et le bouchon-écrou pour sceller le port afin d'assurer l'étanchéité, et pour utiliser le port, retirer-le à l'aide d'un tournevis plat.
2. Placer le joint torique entre le port et l'écrou de serrage frontal, et placer le joint Ethernet/Fibre entre l'avant et l'arrière de l'écrou de serrage.
3. Insérer le câble Ethernet/Fibre à travers le joint torique, l'écrou de serrage frontal, le joint Ethernet/Fibre et l'écrou de serrage arrière. Si le connecteur RJ45/Fibre est fixé, retirer-le d'abord, puis remettre-le en place.
4. Connecter l'Ethernet (RJ45) ou la fibre (module SFP) au port approprié, puis visser l'écrou de serrage frontal avec le port GWN7664ELR et visser l'écrou de serrage arrière avec l'écrou de serrage frontal.

Remarque: Veuillez utiliser un câble Ethernet de 5 mm de diamètre et un câble Fibre de 2,8 mm de diamètre, si le câble Ethernet ou Fibre est trop petit, l'appareil risque de fuir.

Joints toriques Bouchons d'écrou 1 Joints toriques Bouchons d'étanchéité 2 Écrou de serrage arrière Joints toriques Ethernet Cable 3 Écrou de serrage frontal Bouchon d'étanchéité Écrou de serrage arrière GWN7664ELR Face arrière ~19~

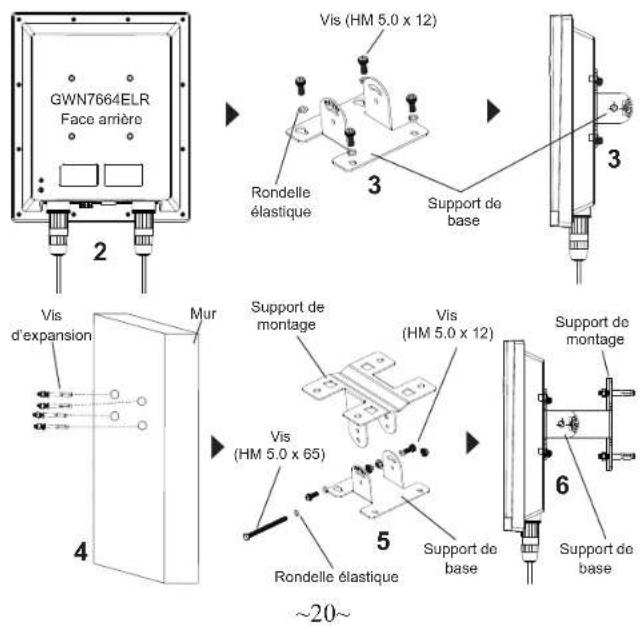

Montage Mural

1. Veuillez vous référer à l'installation des kits imperméables.
2. Connecter le câble Ethernet (RJ45) ou Fibre (module SFP) au port correct du GWN7664ELR et serrer les joints imperméables.
3. Fixer le support de base avec des vis (HM 5.0 x 12) à l'arrière du point d'accès GWN7664ELR.
4. Percer quatre trous sur le mur en vous basant sur les positions des trous sur le support de montage (utiliser le support de montage comme gabarit de perçage). Fixer ensuite une vis à expansion dans chaque trou.
5. Assembler le support de base et le support de montage avec la vis (HM 5.0 x 65) et les vis (HM 5.0 x12).
6. Fixer le point d'accès GWN7664ELR en sécurisant le support de montage avec les vis d'expansion sur le mur.

GWN7664ELR Face armère 2 Vis (HM 5.0 x 12) Rondelle élastique 3 Support de base 3 Vis d'expansion Mur 4 5 Rondelle élastique Support de montage Vis (HM 5.0 x 12) Support de montage 6 Support de base ~20~

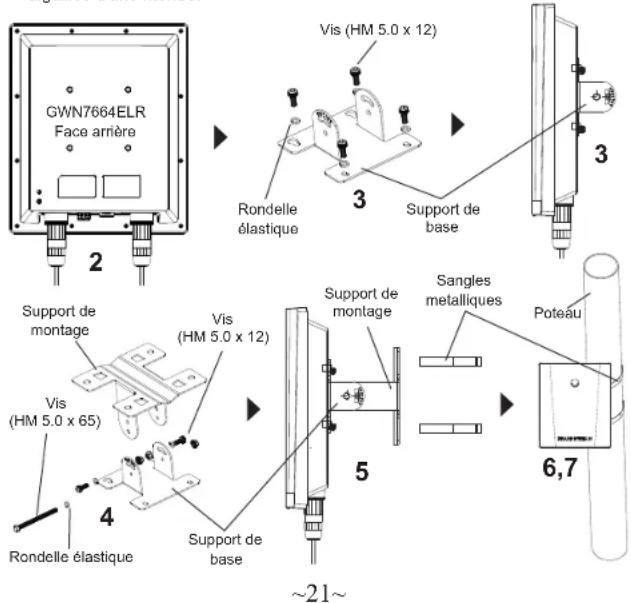

Pole Mount

1. Veuillez vous référer à l'installation des kits imperméables.
2. Connecter le câble Ethernet (RJ45) ou Fibre (module SFP) au port correct du GWN7664ELR et serrer les joints imperméables.
3. Fixer le support de base avec des vis (HM 5.0 x 12) à l'arrière du point d'accès GWN7664ELR.
4. Assembler le support de base et le support de montage avec la vis (HM 5.0 x 65) et les vis (HM 5.0 x12).
5. Ouvrir les sangles métalliques en tournant le mécanisme de verrouillage dans le sens anti-horaire. Vous pouvez le desserrer à la main ou utiliser un tournevis à tête plate.
6. Redresser l'extrémité des sangles métalliques et faites-la glisser à l'arrière du support de base.
7. Enrouler les sangles métallique autour du poteau et utilisez un tournevis à tête plate pour serrer le mécanisme de verrouillage en le tournant dans le sens des aiguilles d'une montre.

GWN7664ELR Face arrière 2 Vis (HM 5.0 x 12) Rondelle élastique 3 Support de base 3 Support de montage Vis (HM 5.0 x 12) Rondelle élastique 4 Support de base 5 Support de montage Sangles metalliques Poteau 6,7 ~21~

Le GWN7664ELR peut être utilisé comme point d'accès autonome avec Wi-Fi activé par défaut lors de la première utilisation, ou après réinitialisation aux paramètres d'usine.

Après la mise sous tension du GWN7664ELR et connexion au réseau, le GWN7664ELR diffusera un SSID par défaut en fonction de son adresse MAC GWN[6 derniers chiffres du MAC] et un mot de passe aléatoire.

Remarque: Les informations de mot de passe par défaut du GWN7664ELR sont imprimées sur l'étiquette MAC à l'arrière de l'unité.

ACCEDER A L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au SSID du GWN7664ELR, ou au même réseau que le GWN7664ELR peut découvrir et accéder à son interface de configuration en utilisant une des méthodes suivantes:

Méthode 1: Détecter le GWN7664ELR via son adresse MAC

1. Localiser l'adresse MAC sur l'étiquette MAC de l'unité située à la face arrière de l'unité, ou sur l'emballage.
2. A partir d'un ordinateur connecté au même réseau que le GWN7664ELR, tapez l'adresse suivante en utilisant l'adresse MAC du GWN7664ELR sur votre navigateur: https://gwn_.local

Exemple: Un GWN7664ELR avec l'adresse MAC C0:74;AD:8B:4E:28 peut être accessible à partir d'un navigateur web en utilisant l'URL: https://gwn_c074ad-8b4e28.local

Méthode 2: Détecter le GWN7664ELR via GWNDiscovery-Tool

1. Télécharger et installez GWNDiscoveryTool à partir du lien suivant: https://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Ouvrir le GWNDiscoveryTool, et cliquer sur Scan.

3. L'outil permettra de découvrir tous les points d'accès GWN7664ELR connectés sur le réseau montrant leurs adresses MAC et IP.

4. Cliquer sur Manage Device pour être redirigé directement à l'interface de configuration du GWN7664ELR, ou saisir manuellement sur votre navigateur l'adresse IP affichée.
5. Entrer le nom d'utilisateur et le mot de passe pour vous connecter. (Le nom d'utilisateur par défaut de l'administrateur est «admin» et le mot de passe aléatoire par défaut se trouve sur la balise MAC du GWN7664ELR).

• Assurer que le GWN7664ELR n'est pas déjà associé à une autre GWN7664ELR Access Point en tant qu'esclave, GWN Router ou GWN.Cloud, sinon l'interface de configuration ne sera pas accessible.
• Si le GWN7664ELR est déjà associé, assurez-vous de le dissocier ou de faire une réinitialisation aux paramètres d'usine.
• Il est de la responsabilité du client de s'assurer de la conformité aux réglementations locales concernant les bandes de fréquence, la puissance de transmission et d'autres.
• Pour gérer le GWN7664ELR via cloud, veuillez se référer à https://www.qwn.cloud.

Les termes de la licence GNU GPL sont incorporés dans le firmware du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip/

gpl_license. Vous pouvez également y accéder ici:

Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

Pour plus de détails, veuillez consulter le manuel d'utilisation sur:
