MANUAL DE UTILIZADOR GWN7664ELR GRANDSTREAM

O GWN7664ELR é um ponto de acesso empresarial externo 802.11ax Wi-Fi 6 para empresas de médio a grande porte e empresas que precisam fornecer cobertura de longo alcance em espaços externos. Ele oferece capacidade à prova de intempéries de nível IP68, dual-band 4×4:4 MU-MIMO com tecnologia OFDMA e um design de antena sofisticado para uma taxa de transferência sem fio de até 6 Gbps que suporta mais de 1.000 clientes e uma faixa de cobertura expandida até 300 metros. Para garantir uma instalação fácil e gerenciamento simples, o GWN7664ELR inclui um controlador embutido incorporado à interface web do produto. Também é compatível com as poderosas plataformas gratuitas de geren-ciamento Wi-Fi na nuvem GWN.Cloud e local GWN Manager da Grandstream. O GWN7664ELR é o AP Wi-Fi ideal para a implantação de Wi-Fi de voz e oferece uma conexão perfeita com os telefones IP Wi-Fi de voz e vídeo da Grandstream. Com suporte para QoS avançado, aplicativos em tempo real de baixa latência, redes mesh, portais cativos, uma porta Ethernet de 2,5 Gigabit com PoE+ e uma porta SFP de 2,5 Gigabit, o GWN7664ELR é um ponto de acesso Wi-Fi externo ideal para empresas, escritórios de vários andares, armazéns, hospitais, escolas e muito mais.

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos -30 °C até os 60 °C em operação e o intervalo dos -30 °C até os 60 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do GWN7664ELR durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.
• Por favor, tome medidas de proteção contra raios durante a instalação (é necessário um pára-raios e o dispositivo deve ser aterrado de forma confiável e segura). Recomenda-se usar um dispositivo de proteção contra surtos.

CONTEÚDO DO PACOTE

1x Suporte de montagem

1x Guia de Instalação Rápida

1x Parafuso (HM 5.0 x 65)

2x Correias metálicas

4x Parafusos de expansão

Kit de proteção à prova d'água para interfaces

2x Pluques de
Dorca

1x Tampão de vedação SFP

2x Tampão de vedação RJ45

4x Anel de vedação (Oring)

2x Porcas defixação

Porta SFP	Porta SFP 2,5G (suporta taxa de transferência com fio agregada de 2,5 Gbps).
NET/POE 2,5G	Portas Ethernet RJ45 2,5Gbps para conectar o seu roteador ou outro GWN76xx, suporta PoE+.
RESET	Tecla de reset de fábrica. Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7664ELR

O GWN7664ELR pode ser ligado usando um switch PoE+ ou um injetor PoE+ seguindo as indicações abaixo:

Step 2: Conecte a outra extremidade na porta uplink do switch PoE+ ou injetor PoE.

Notas:

• Se o GWN7664ELR estiver conectado usando a porta SFP, conecte a porta Ethernet RJ45 a um switch PoE+ ou a um injetor PoE+ sem o uplink para o dispositivo de alimentação.
• É recomendado que o dispositivo seja alimentado através do padrão 802.3at (PoE+) ou através de um PSE (injetor passivo) que entregue mais de 25W.

Cabo Ethernet RJ45

para switch (PoE+) ou injetor PoE+.

Porta RJ45 Porta SFP

\~39\~

INSTALAÇÃO DO HARDWARE

O GWN7664ELR pode ser instalado na parede ou em uma barra metálica. Por favor consulte os passos listados abaixo para a correta instalação.

Instalação de Kits Impermeáveis

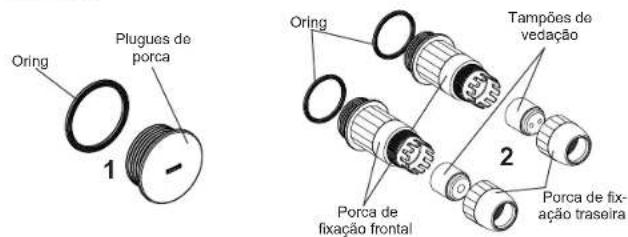

1. Se a porta Ethernet (RJ45) ou SFP não for usada, use o oring e o tampão de porca para vedar a porta para garantir a impermeabilização e, para usar a porta, remova-a com uma chave de fenda plana.
2. Coloque o anel de vedação entre a porta e a porca de fixação frontal e coloque a junta Ethernet/Fibra entre a parte frontal e traseira da porca de fixação.

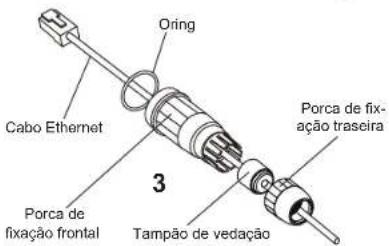

3. Insira o cabo Ethernet/Fibra através do oring, da porca de fixação frontal, da junta Ethernet/Fibra e da porca de fixação traseira. Se o conector RJ45/Fibra estiver conectado, remova-o primeiro e depois conecte-o novamente.
4. Conecte a Ethernet (RJ45) ou fibra (módulo SFP) à porta correspondente e, em seguida, aparafuse a porca de fixação frontal com a porta GWN7664ELR e aparafuse a porca de fixação traseira com a porca de fixação frontal.

Nota: Use um cabo Ethernet de 5 mm de diâmetro e um cabo de fibra de 2,8 mm de diâmetro. Se o cabo Ethernet ou de fibra for muito pequeno, o dispositivo pode vazar.

Plugues de porca Oring 1 Tampões de vedação 2 Porca de fixação frontal Porca de fixação traseira

Oring Cabo Ethernet Porca de fixação frontal 3 Tampão de vedação Porca de fixação traseira

Porca de fix- ação traseira GWN7664ELR Verso 4

\~40\~

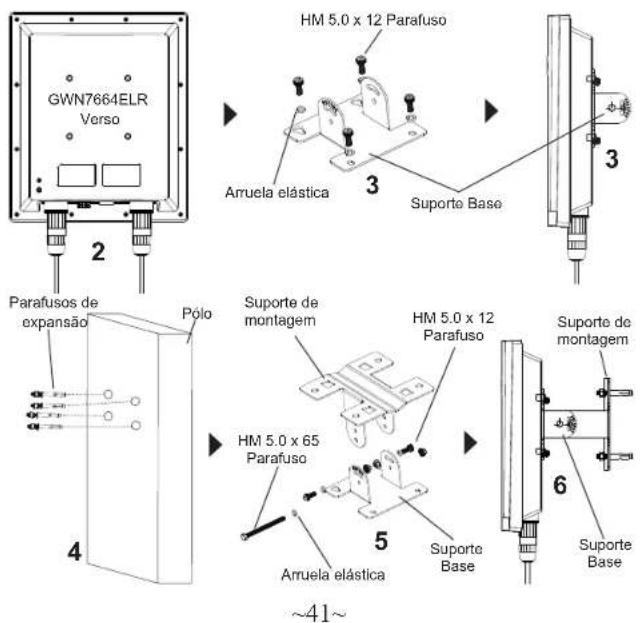

Montagem na Parede

1. Consulte a instalação dos kits impermeáveis.
2. Conecte o cabo Ethernet (RJ45) ou Fibra (módulo SFP) à porta GWN7664ELR correta e aperte as juntas impermeáveis.
3. Coloque a base de montagem e segure com os parafusos (HM 5.0 x 12) na parte traseira do AP GWN7664ELR.
4. Faça quatro furos na parede com base nas posições daqueles no suporte de montagem (use o suporte de montagem como modelo de perfuração). Em seguida, fixe um parafuso de expansão em cada furo.
5. Monte o suporte de base e o suporte de montagem junto com o parafuso (HM 5,0 x 65) e os parafusos (HM 5,0 x12).
6. Anexe o ponto de acesso GWN7664ELR fixando o suporte de montagem com os parafusos de expansão na parede.

GWN7664ELR Verso 2 Arruela elástica 3 Suporte Base 4 Parafusos de expansão Pólo 5 Arruela elástica 6 Suporte de montagem HM 5.0 x 12 Parafuso HM 5.0 x 65 Parafuso Suporte de montagem Suporte Base ~41~

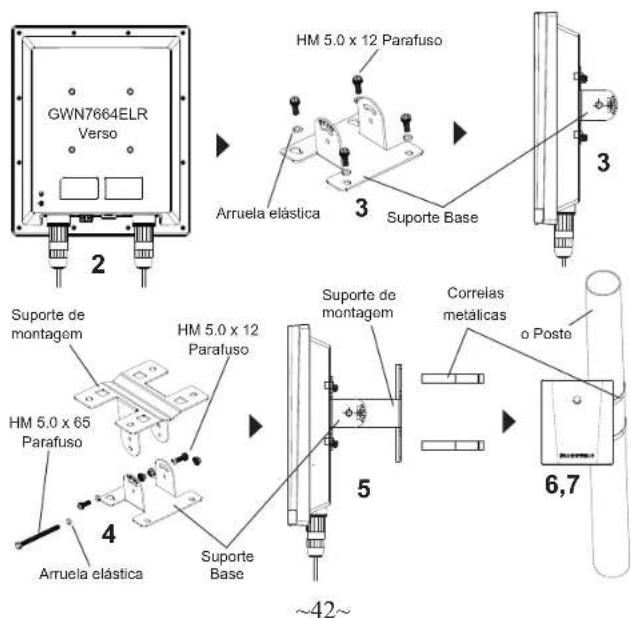

Montagem no poste

1. Consulte a instalação dos kits impermeáveis.
2. Conecte o cabo Ethernet (RJ45) ou Fibra (módulo SFP) à porta GWN7664ELR correta e aperte as juntas impermeáveis.
3. Coloque a base de montagem e segure com os parafusos (HM 5.0 x 12) na parte traseira do AP GWN7664ELR.
4. Monte o suporte de base e o suporte de montagem junto com o parafuso (HM 5,0 x 65) e os parafusos (HM 5,0 x 12).
5. Abra as cintas metálicas rotando o mecanismo de bloqueio no sentido anti horário. Você pode fazer isto com a mão ou utilizando uma chave de fendas.
6. Endireite a extremidade das tiras de metal e deslize à parte de trás da base de suporte.
7. Enrole a tira de metal ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento girando-o no sentido horário.

GWN7664ELR Verso HM 5.0 x 12 Parafuso Arruela elástica Suporte Base Suporte de montagem HM 5.0 x 12 Parafuso Arruela elástica Suporte de montagem Correlas metálicas o Poste 4 5 6,7 ~42~

CONECTAR À REDE Wi-Fi PADRÃO DO GWN7664ELR

O GWN7664ELR pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7664ELR e conecta-lo à rede, o GWN7664ELR irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7664ELR, ou em a mesma rede que o GWN7664ELR pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7664ELR utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7664ELR, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7664ELR.

Exemplo: se um GWN7664ELR possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_c074ad-8b4e28.local no seu navegador.

1. Baixar o GWNDiscoveryTool a partir do link: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7664ELR conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7664ELR, ou coloque manualmente no navegador o endereço IP exibido.

5. Digite o nome de usuário e a senha para fazer o login. (O nome de usuário do administrador padrão é "admin" e a senha aleatória padrão pode ser encontrada na tag MAC do GWN7664ELR).

• Confira que o GWN7664ELR não está já emparelhado com outro GWN76xx Access Point, GWN Router Series, GWN.Cloud ou GWN Manager, caso contrário a interface de configuração não poderá ser acedida.
• Se o GWN7664ELR está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regulamentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7664ELR a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: https://www.grandstream.com/legal/open-source-software

Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]

Para o manual do usuário detalhado, faça o download desde:
