GWN7664E - Ponto de acesso Wi-Fi GRANDSTREAM - Manual de utilização gratuito

MANUAL DE UTILIZADOR GWN7664E GRANDSTREAM

O GWN7664E é um poderoso ponto de acesso Wi-Fi 6 802.11ax de nível empresarial, ideal para pequenas e médias empresas, edifícios de vários andares, ambientes residenciais e locais comerciais. Ele oferece MU-MIMO 4x4:4 de banda dupla com tecnologia OFDMA e um design de antena interna sofisticado para uma conexão anti-interferência mais forte e mais estável, fornecendo uma taxa de transferência sem fio de até 6 Gbps e alcance de cobertura Wi-Fi expandido. O GWN7664E é compatível com o GWN.Cloud e o GWN Manager, as plataformas de gerenciamento de Wi-Fi local e em nuvem da Grandstream, que torna o gerenciamento de sua rede ou de várias redes em vários locais mais fácil do que nunca. Ele também usa uma arquitetura de gerenciamento de rede sem controlador, na qual o controlador é incorporado à interface de usuário da web do produto para facilitar a administração de APs Wi-Fi implantados localmente. O GWN7664E é o AP Wi-Fi ideal para implantações de voz sobre Wi-Fi e oferece uma conexão perfeita com os telefones IP com capacidade Wi-Fi da Grandstream. Com suporte para QoS avançado, aplicações em tempo real de baixa latência, redes em malha, portais cativos, mais de 1000 clientes simultâneos e portas de rede duplas de 2,5 Gigabit com PoE+, o GWN7664E é um ponto de acesso Wi-Fi ideal para implantações de rede sem fio de nível empresarial com densidade de usuários média a alta.

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 50 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-95% HR (sem condensação).
• Não desligue e ligue a energia do GWN7664E durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

CONTEÚDO DO PACOTE

Suporte de montagem no teto

\~33\~

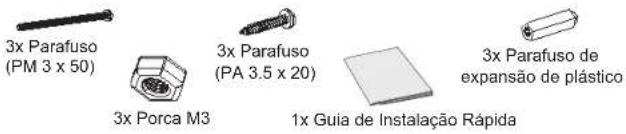

3x Parafuso (PM 3 x 50) 3x Porca M3 3x Parafuso (PA 3.5 x 20) 1x Guia de Instalação Rápida 3x Parafuso de expansão de plástico

PORTAS DO GWN7664E

RESET 2.00 2.00

Porta Descrição

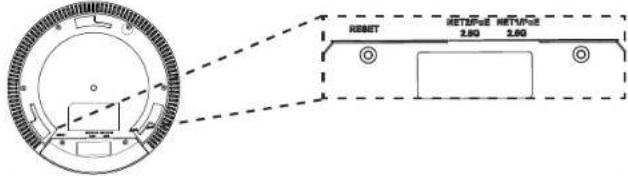

NET/POE 2.5G	2x porta Ethernet RJ45 de 2,5 Gbps com suporte PoE+.
RESET Tecla	de reset de fábrica. Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7664E

O GWN7664E pode ser alimentado utilizando um switch PoE+ seguindo as seguintes instruções:

Nota: É recomendado que o dispositivo seja alimentado através do padrão 802.3at (PoE+) ou através de um PSE (injetor passivo) que entregue mais de 25W.

Cabo ethernet RJ45 para o switch PoE+ (Power over Ethernet)

INSTALAÇÃO DO HARDWARE

O GWN7664E pode ser montado na parede ou no leto. Por favor consulte os seguintes passos para uma correta instalação.

\~34\~

Montagem na Parede

1. Posicionar o suporte de montagem na ubicação desejada na parede com a seta apontando para acima.
2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Se o cabo ethernet passa pela parede, deverá fazer um círculo com aproximadamente 18 mm de diâmetro.
4. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

Parede Parafuso (PA 3.5 x 20) Parafuso de expansão de plástico 2

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664E.

2. Utilize um lápis para marcar o lugar dos quatro furos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).

3. Insira as buchas dos parafusos nos furos de 5.5 mm. Segure o suporte de montagem à parede inserindo os parafusos nas buchas.

Nota: A montagem no teto é recomendada para um otimo desempenho de cobertura.

1. Remover a placa do teto.
2. Colocar a o suporte de teto no centro da placa do teto e marque o lugar dos furos para os parafusos da montagem (furo do parafuso DIA 5.5mm, furo da retícula DIA 25mm).
3. Inserir os parafusos através do suporte de montagem.

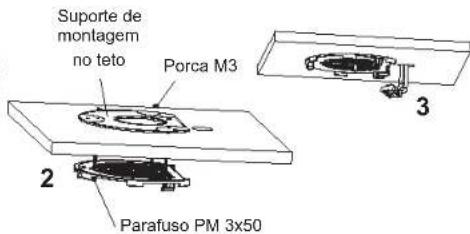

Suporte de montagem no teto Porca M3 2 Parafuso PM 3x50 3

1. Conecte o cabo ethernet (RJ45) à porta correspondente no seu GWN7664E.

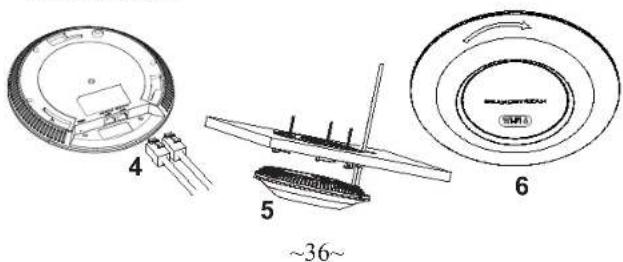

2. Alinhar a seta do GWN7664EAP com a seta que esta no guia de travamento do suporte de montagem e verificar que seu GWN está firmemente fixado no suporte de montagem e conecte os cabos de alimentação e de rede.

3. Vire o GWN em sentido horário até encaixar no lugar e se encaixa no guia de travamento.

4 5 ~36~ 6

O GWN7664E pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7664E e conecta-lo à rede, o GWN7664E irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

Aviso: A informação do SSID e senha padrão do GWN7664E estão impressos na etiqueta da MAC do dispositivo.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7664E, ou em a mesma rede que o GWN7664E pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7664E utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7664E, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7664E.

Exemplo: se um GWN7664E possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_c074ad-8b4e28.local no seu navegador.

Método 2: Descobrir o GWN7664E utilizando o GWNDiscoveryTool

1. Baixar o GWNDiscoveryTool a partir do link: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7664E conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7664E, ou coloque manualmente no navegador o endereço IP exibido.
5. Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória prede-terminada pode ser encontrada na etiqueta do GWN7664E).

GRANDSTREAM GWN7664E PORTUGUA

Nota:

• Confira que o GWN7664E não está emparelhado como escravo com outro Access point GWN7664E, ou GWN Router, GWN Cloud, GWN Manager, caso contrario a interface de configuração não poderá ser acessada.
• Se o GWN7664E está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regulamentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7664E a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud.

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software

Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]

Para o manual do usuário detalhado, faça o download desde: http://www.grandstream.com/our-products
