MANUALE UTENTE GWN7664E GRANDSTREAM

Il GWN7664E è un potente access point Wi-Fi 802.11ax di livello aziendale, ideale per piccole e medie imprese, edifici a più piani, ambienti residenziali e luoghi commerciali. Offre una doppia banda 4x4:4 MUMIMO con tecnologia OFDMA e un sofisticato design dell'antenna interna per una connessione più stabile e anti-interferenza, garantendo un throughput wireless fino a 6 Gbps e un raggio di copertura Wi-Fi esteso. Il GWN7664E è supportato da GWN. Cloud e GWN Manager, la piattaforma di gestione Wi-Fi cloud e on-premise di Grandstream che rende la gestione della rete o di più reti in più sedi più semplice che mai. Utilizza inoltre un'architettura di gestione della rete senza controller, in cui il controller è incorporato nell'interfaccia utente web del prodotto per una facile amministrazione degli AP Wi-Fi distribuiti localmente. Il GWN7664E è l'AP Wi-Fi ideale per le implementazioni voice-over-Wi-Fi e offre una connessione perfetta con i telefoni IP Grandstream compatibili con il Wi-Fi. Grazie al supporto per QoS avanzato, applicazioni in tempo reale a bassa latenza, reti mesh, portali captive, oltre 1000 client contemporanei e doppie porte di rete da 2,5 Gigabit con PoE+, il GWN7664E è un access point Wi-Fi ideale per le implementazioni di reti wireless di livello aziendale con densità di utenti medio-alta.

PRECAUZIONI

• Non tentare di aprire, smontare o modificare il dispositivo.
• Non esporre il dispositivo a temperature esterne alla gamma da 0 °C a 50 °C per il funzionamento e alla gamma da -10 °C a 60 °C per la conservazione.
• Non esporre GWN7664E ad ambienti fuori dal seguente intervallo di umidità: 10-95% UR (senza condensa).
• Non spegnere/accendere il GWN7664E durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

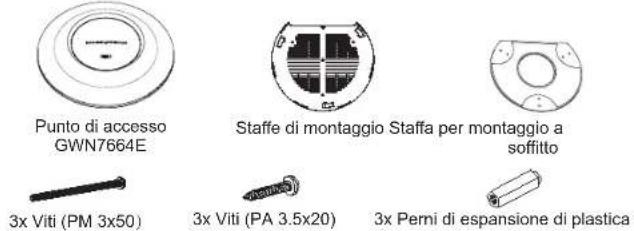

CONTENUTO DELLA CONFEZIONE

Punto di accesso GWN7664E Staffe di montaggio Staffa per montaggio a soffitto 3x Viti (PM 3x50) 3x Viti (PA 3.5x20) 3x Perni di espansione di plastica

3x Dadi M3

1x Guida installazione rapida

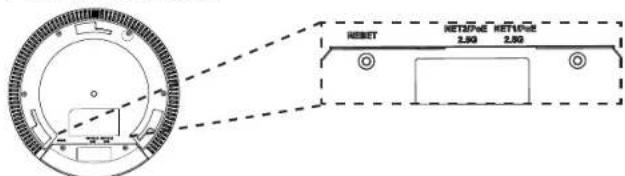

PORTE GWN7664E

RESET NETRONE NETRONE 2.90 2.90

Porta Descrizione
NET/POE 2.5G	2 porte Ethernet RJ45 da 2,5 Gbps con supporto PoE+.
RESET Pulsante ripristino di fabbrica.Premere per 7 secondi per ripristinare le impostazioni predefinile di fabbrica.

ACCENSIONE E COLLEGAMENTO DEL GWN7664E

GWN7664E possono essere alimentati usando l'interruttore PoE+ mediante i passi seguenti:

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN 7664E.

Passo 2: Collegare l'altra estremità nella porta uplink dell'interruttore power over Ethernet (PoE+).

Nota: Si consiglia di alimentare l'unità utilizzando lo standard 802.3at (PoE+) o un dispositivo PSE con più di 25W.

Porta di rete Cavo Ethernet RJ45 a interruttore Alimentazione su Ethernet (PoE+)

INSTALLAZIONE HARDWARE

GWN7664E può essere montato a parete o soffitto. Fare riferimento ai passi seguenti per la corretta installazione.

Supporto montaggio a parete

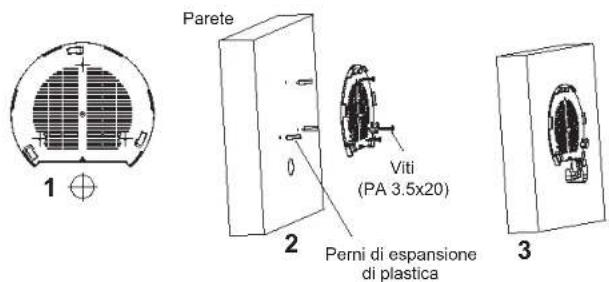

1. Posizionare la staffa di montaggio nella posizione desiderata sulla parete con la freccia rivolta verso l'alto.
2. Usare una matita per contrassegnare i quattro fori di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).
3. Se il cavo Ethernet passa attraverso il muro, tagliare o praticare un cerchio di circa 18 mm di diametro.
4. Inserire gli ancoraggi delle viti nel foro da 5,5 mm. Fissare la staffa di montaggio alla parete inserendo le viti negli ancoraggi.

Parete 1 Viti (PA 3.5x20) 2 Perni di espansione di plastica 3

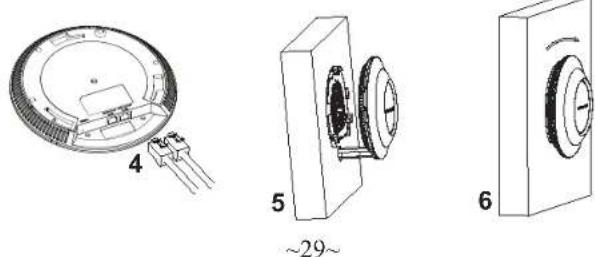

1. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrette del proprio GWN7664E.
2. Allineare la freccia sul GWN7664EAP con la freccia sulla linguetta di bloccaggio della staffa di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle staffe di montaggio.
3. Ruotare il GWN in senso orario fino a quando si blocca in posizione e si adatta alla linguetta di bloccaggio.

Montaggio a soffitto

Nota: Montaggio a soffitto è raccomandato per prestazioni di copertura ottimali.

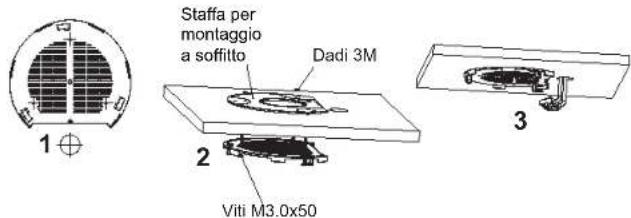

1. Rimuovere la piastrella del soffitto.
2. Porre la piastra posteriore per il soffitto al centro della piastrella del soffitto e contrassegnare i fori delle viti di montaggio (fori vite DIA 5,5 mm, foro reticolo DIA 25 mm).
3. Inserire le viti attraverso la piastra di montaggio.

1 Staffa per montaggio a soffitto Dadi 3M 2 Viti M3.0x50 3

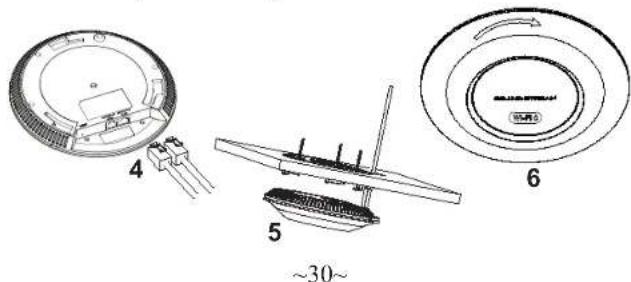

1. Collegare il cavo di alimentazione Ethernet (RJ45) alle porte corrette del proprio GWN7664E.

2. Allineare la freccia sul GWN7664EAP con la freccia sulla linguetta di bloccaggio della staffa di montaggio e assicurare che il proprio GWN sia posto in modo saldo sulle staffe di montaggio e collegare i cavi di rete e di alimentazione.

3. Ruotare il GWN in senso orario fino a quando si blocca in posizione e si adatta alla linguetta di bloccaggio.

4 5 ~30~ 6

COLLEGAMENTO DEL GWN7664E ALLA RETE WI-FI PRE DEFINITA

GWN7664E può essere usato come punto di accesso indipendente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fi abilitato come predefinito. Dopo l'accensione del GWN7664E e il collegamento alla rete, GWN7664E trasmetterà un SSID predefinito basato sul suo indirizzo MAC GWN[ultime 6 cifre del MAC] e una password casuale.

Nota: Le informazioni password e SSID predefinito di GWN7664E sono stampate sull'etichetta MAC dell'unità.

ACCESSO ALL'INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all'SSID del GWN7664E o alla stessa rete del GWN7664E può scoprire e accedere all'interfaccia di configurazione usando uno dei seguenti metodi:

Metodo 1: Scoprire GWN7664E usando il suo indirizzo MAC

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'apparato o sulla confezione.
2. Da un computer collegato alla stessa rete del GWN7664E, digitare il seguente indirizzo usando l'indirizzo MAC del GWN7664E sul proprio browser https://gwn_.local

Esempio: se un GWN7664E ha come indirizzo MAC C0:74:AD:8B:4E:28, è possibile accedere a questa unità digitando https://gwn_c074ad8b4e28.local sul browser.

Metodo 2: Scoprire GWN7664E usando GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

3. Il tool scoprirà tutti i Punti di accesso GWN7664E collegati alla rete mostrando i loro indirizzi MAC e IP.

4. Fare clic su on Gestisci dispositivo per essere reindirizzati direttamente all'interfaccia di configurazione GWN7664E o digitare manualmente l'indirizzo IP visualizzato sul proprio browser.
5. Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default può essere trovata sull'etichetta del GWN7664E)

GWN7664E

Nota:

• Assicurarsi che il GWN7664E non sia già accoppiato con un altro Punto di accesso GWN7664E come slave, o router GWN, GWN.Cloud, GWN Manager, altrimenti non è possibile accedere all'interfaccia di configurazione.
• Se il GWN7664E è già accoppiato, scollegarlo prima o effettuare un ripristino alle impostazioni di fabbrica.
• E'responsabilità del cliente assicurarsi della conformità alle regolamentazioni locali in termini di bande di frequenza, potenza di trasmissione e altro.
• Per la gestione del GWN7664E sul cloud, fare riferimento a https://www.gwn.cloud.

I termini della licenza GNU GPL sono incorporati nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: ip_dispositivo/gpl_license. È anche possibile accedervi all'indirizzo:

http://www.grandstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]

Scaricare il manuale utente dettagliato da: http://www.grandstream.com/our-products
