MANUALE UTENTE GSC3506 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

GSC3506 non è preconfigurato per supportare o effettuare chiamate di emergenza a qualsiasi tipo di ospedale, struttura giudiziaria, unità di assistenza medica ("Servizi di emergenza") o a qualsiasi altro tipo di ervizio di emergenza. È necessario effettuare accordi supplementari per accedere ai Servizi di emergenza. È a Vostra esclusiva responsabilità acquistare servizi di telefonia internet conformi con SIP, configurare GSC3506 correttamente per usare tale servizio ed effettuare test periodici della configurazione per assicurarsi che funzioni in modo idoneo. Se non si effettua ciò, è Vostra responsabilità acquistare servizi telefonici fissi o wireless tradizionali per accedere ai Servizi di emergenza.

GRANDSTREAM NON FORNISCE COLLEGAMENTI AI SERVIZI DI EMERGENZA ATTRAVERSO GSC3506. NÈ GRANSTREAM NÈ I SUOI RESPONSABILI, DIPENDENTI O AFFILIATI POSSONO ESSERE RITENUTI RESPONSABILI DI QUALSIASI RECLAMO, DANNO O PERDITA E DI QUALSIASI AZIONE LEGALE DERIVANTE DA TALI RECLAMI O CAUSE IN RELAZIONE ALL'IMPOSSIBILITÀ DI USARE IL GSC3506 PER CHIAMATE AI SERVIZI O DI STRINGERE ACCORDI SUPPLEMENTARI PER ACCE-DERE AI SERVIZI DI EMERGENZA IN CONFORMITÀ AL PARAGRAFO PRECEDENTE.

I termini della licenza GNU GPL sono incorporati nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: ip_dispositivo/gpl_license. È anche possibile accedervi all'indirizzo: http://www.grandstream.com/legal/open-source-softwarePer ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]

PANORAMICA

Il GSC3506 è un altoparlante SIP per l'amplificazione a 1 via che consente a uffici, scuole, ospedali, appartamenti e altre strutture di creare soluzioni potenti per l'amplificazione di annunci in modo da migliorare la sicurezza e la comunicazione. Questo resistente altoparlante SIP offre una funzionalità di audio HD cristallino con un altoparlante HD da 30-Watt ad alta fedeltà. Il GSC3506 supporta whitelist, liste nere e greylist integrate per bloccare facilmente le chiamate indesiderate, il paging SIP e multicast, il paging di gruppo e il PTT. Gli utenti possono facilmente creare una soluzione di sicurezza e di annuncio PA all'avanguardia. Grazie al suo moderno design industriale e alle sue funzionalità avanzate, il GSC3506 è l'altoparlante SIP ideale per qualsiasi ambiente.

PRECAUZIONI

• Non tentare di aprire, smontare o modificare il dispositivo.
• Non esporre il dispositivo a temperature esterne alla gamma da 0 °C a 45°C per il funzionamento e alla gamma da -10°C a 60°C per la conservazione
• Non esporre GSC3506 ad ambienti fuori dal seguente intervallo di umidità:10-90% UR (senza condensa).
• Non spegnere/accendere il GSC3506 durante l'avvio del sistema o l'aggiornamento del firmware. Ciò potrebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.

CONTENUTO DELLA CONFEZIONE

1x GSC3506

Modello ritagliato dei fori di montaggio

Kit di montaggio a soffitto (opzionale e venduto separatamente)

1x Staffa per soffitto

(M4)

1x Guida installazi- one

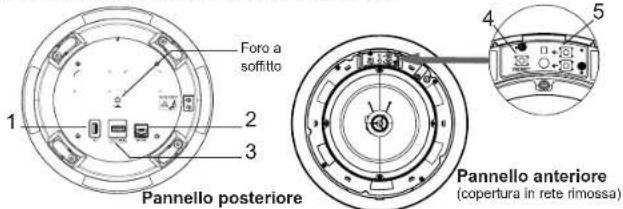

PORTE E PULSANTI DEL GSC3506

Foro a soffitto Pannello posteriore Pannello anteriore (copertura in rete rimossa)

N° Porta Etichetta Descrizione
1		Porta USB	USB 2.0, memoria USB esterna
2 NET/F			Porta Ethernet RJ45 (10/100Mbps) che supporta PoE.
3		Porta 2 pin	Porta ingresso multiuso 2 pin. Porta di ingresso allarme (tensione di accesso da 5 V a 12 V)
4 Reset-RESET			Pulsante ripristino di fabbrica. Premere per 10 secondi per ripristinare le im-postazioni predefinite di fabbrica.
5 Volume Pulsanti del volume audio

INSTALLAZIONE HARDWARE

GSC3506 può essere montato a soffitto o sul braccio. Fare riferimento ai passaggi seguenti per la corretta installazione.

Montaggio a soffitto

1. Praticare un foro rotondo con un diametro di 230 mm o utilizzare il modello ritagliato dei fori di montaggio.

230mm 9in or Mounting Hole Cut-Out Template

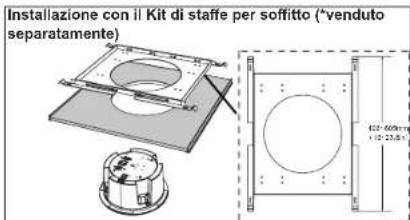

Installazione con il Kit di staffe per soffitto (*venduto separatamente)

4 ↑ e No No

Fissare la staffa per soffitto utilizzando le viti del kit come mostrato nella figura.
2. Per una maggiore sicurezza, installare prima i cavi anticaduta, quindi collegare i cavi Ethernet e a 2 pin.
Nota: il diametro dei cavi anticaduta deve essere inferiore a 5 mm e la forza di trazione deve essere superiore a 25 kgf.
3. Aprire la copertura anteriore con un cacciavite a testa piatta.
4. Allineare il dispositivo al foro e spingere lentamente verso l'alto con due mani. Warning: Avoid pressing the horn with your hands.
5. Con un cacciavite, ruotare delicatamente in senso orario le viti contrassegnate come (1), (2),(3) e (4) nella figura del passaggio 5.
Avvertenza: evitare di premere la tromba con le mani.
6. Allineare la tacca sulla copertura anteriore con la tacca sul dispositivo, premere l'intera copertura anteriore per assicurarsi che ogni fibbia sia fissata.

Montaggio del braccio

1. Fissare il braccio al soffitto.

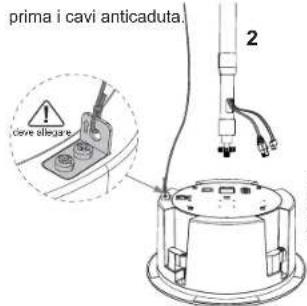

2. Per una maggiore sicurezza, installare prima i cavi anticaduta.

prima i cavi anticaduta. cave allegare 2

Nota: il diametro dei cavi anticaduta deve essere inferiore a 5 mm e la forza di trazione deve essere superiore a 25 kgf.

1. Connettere il braccio al foro a soffitto GSC3506 e ruotarlo per fissarlo.

GSC3506 possono essere alimentati usando l'interruttore PoE/PoE+ o l'iniettore PoE mediante i passi seguenti:

Passaggio 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GSC3506

Passaggio 2: Collegare l'altra estremità nell'interruttore con alimentazione su Ethernet (PoE) o iniettore PoE.

Nota: si raccomanda di usare un alimentatore PoE+ per ottenere le migliori prestazioni audio.

Collegamento dell'Alloggiamento di cablaggio

Supporto GSC3506 per collegare una "chi-ave normale" alla porta a 2 pin attraverso l'alloggiamento di cablaggio.

Passaggio 1: Estrarre l'alloggiamento di cablaggio dal kit di installazione.

Passaggio 2: collegare la chiave normale all'alloggiamento di cablaggio (come mostrato nella figura a destra).

ACCESSO ALL'INTERFACCIA DI CONFIGURAZIONE

Un computer collegato alla stessa rete del GSC3506 può rilevare e accedere alla sua interfaccia di configurazione usando il suo indirizzo MAC:

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'apparato o sulla confezione.

2. Da un computer collegato alla stessa rete del GSC3506, digitare il seguente indirizzo usando l'indirizzo MAC del GSC3506 sul proprio browser http://gsc_.local

Esempio: se un GSC3506 ha come indirizzo MAC C0:74:AD:11:22:33, è possibile accedere a questa unità digitando http://gsc_c074ad112233.local sul browser.

Scaricare il manuale utente dettagliato da: http://www.grandstream.com/support

Porta di rete Cavo Ethernet RJ45 a interruttore con alimentazione su Ethernet (PoE) o iniettore PoE.
