Tipo de produto	Alto-falante SIP unidirecional / Interfone IP
Marca	Grandstream
Modelo	GSC3506
Categoria	Interfone / Alto-falante SIP
Alimentação	PoE / PoE+ (IEEE 802.3af/at)
Conectividade de rede	Ethernet RJ45 10/100 Mbps com suporte PoE
Portas adicionais	1x USB 2.0, 1x entrada multifunção 2 pinos (5-12V)
Potência de áudio	Alto-falante HD 30 W
Funções de áudio	Áudio HD, radiocomunicação SIP e multicast, radiocomunicação de grupo, PTT
Funções de filtragem	Listas branca, preta e cinza integradas
Instalação	Montagem no teto ou em rampa (kit de teto opcional)
Temperatura de operação	0 °C a 45 °C
Temperatura de armazenamento	-10 °C a 60 °C
Umidade	10-90% UR (sem condensação)
Botões de controle	Volume (+/-) e reinicialização (10 segundos)
Segurança	Não abrir, desmontar ou modificar; usar dentro das faixas especificadas
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos ou abrasivos.
Peças de reposição e reparabilidade	Peças disponíveis junto ao fabricante. Contatar o serviço ao cliente para reparo.
Informações gerais	Em conformidade com ICES-003 (B)/NMB-003(B). Software open source GPL integrado.

Perguntas frequentes - GSC3506 GRANDSTREAM

Como instalar o GSC3506 no teto?

Faça um furo redondo de 230 mm de diâmetro ou use o gabarito de corte. Prenda as cordas anti-queda, conecte os cabos, então insira o aparelho no furo. Aperte os parafusos (1)-(4) e coloque a tampa frontal de volta no lugar.

Como conectar o GSC3506 à rede?

Conecte um cabo Ethernet RJ45 na porta NET/P do aparelho e a outra extremidade em um switch PoE ou injetor PoE. O aparelho será alimentado via PoE.

Como configurar o aparelho via interface web?

Encontre o endereço MAC na etiqueta, então digite http://gsc_[endereço MAC].local em um navegador (ex: http://gsc_c074ad112233.local). Certifique-se de estar na mesma rede.

Como usar a função de radiocomunicação (PA)?

O GSC3506 suporta radiocomunicação SIP e multicast. Configure os parâmetros de grupo na interface web para enviar anúncios para todos os alto-falantes do grupo.

Como bloquear chamadas indesejadas?

Use as listas branca, preta e cinza integradas. Adicione os números à lista preta via interface web para bloquear automaticamente as chamadas.

O que fazer se o aparelho não ligar?

Verifique a conexão Ethernet e certifique-se de que o switch PoE fornece alimentação. Se o problema persistir, contate o suporte Grandstream.

Como redefinir o GSC3506 para as configurações de fábrica?

Pressione o botão de reinicialização (localizado no painel traseiro) por 10 segundos. O aparelho reiniciará com as configurações padrão.

Posso usar o GSC3506 sem PoE?

Não, o aparelho requer alimentação PoE (IEEE 802.3af/at). Ele não possui entrada de alimentação separada. Use um injetor PoE se o seu switch não suportar PoE.

Como conectar um botão de pressão externo?

Use a porta de entrada multifunção de 2 pinos. Conecte um botão normal (5-12V) ao suporte de fiação fornecido, depois conecte-o à porta de 2 pinos.

Quais são os pré-requisitos de rede para o GSC3506?

Uma rede Ethernet com switch PoE ou injetor. O aparelho deve obter um endereço IP (DHCP recomendado). Para configuração, um navegador web em um PC na mesma rede.

MANUAL DE UTILIZADOR GSC3506 GRANDSTREAM

O GSC3506 não está pre-configurado para realizar chama-das de emergência para nenhum hospital, agência de aplicação da lei, unidade de cuidados médicos ("Serviço(s) de emergência") ou qualquer outro tipo de serviço de emergência. Você deve realizar configurações adicionais para acessar aos serviços de emergência. É sua responsabilidade contratar um serviço de telefonia de internet compatível com o protocolo SIP, configurar o GSC3506 da maneira adequada para utilizar este serviço, e periodicamente testar a configuração realizada para confirmar que está funcionando da maneira desejada. É sua responsabilidade adquirir um serviço de telefonia tradicional para acessar aos Serviços de Emergência.

NEM A GRANDSTREAM NEM SEUS ESCRITÓRIOS, FUNCIONÁRIOS OU AFILIADOS PODEM SER RESPONSABILIZADOS POR QUALQUER REIVINDICAÇÃO, DANO OU PERDA, E VOCÊ AQUI REPRESENTA TODAS AS TAIS RECLAMAÇÕES OU CAUSAS DE AÇÃO DECORRENTES DE OU RELACIONADAS À SUA INCAPACIDADE DE USAR O GSC3506 PARA ENTRAR EM CONTATO COM SERVIÇOS DE EMERGÊNCIA, E A SUA FALHA DE FAZER ARRANJOS ADICIONAIS PARA ACESSAR SERVIÇOS DE EMERGÊNCIA DE ACORDO COM O PARÁGRAFO IMEDIATAMENTE ANTERIOR.

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]

VISÃO GERAL

GSC3506 é um alto-falante SIP unidirecional que permite que escritórios, escolas, hospitais, apartamentos e muito mais criem soluções poderosas de anúncios e sonorização que expandem a segurança e a comunicação. Este robusto alto-falante SIP oferece funcionalidade de áudio HD cristalina com um alto-falante HD de 30 watts de alta fidelidade. O GSC3506 suporta listas brancas, listas negras e listas cinza integradas para bloquear facilmente chamadas indesejadas, paging SIP e multicast, paging de grupo e PTT. Os usuários podem facilmente esculpir uma solução de anúncio de PA e segurança de última geração. Graças ao seu design industrial moderno e recursos avançados, o GSC3506 é o alto-falante SIP ideal para qualquer ambiente.

PRECAUÇÕES

• Não tente abrir, desmontar ou modificar o dispositivo.
• Não exponha o dispositivo a temperaturas fora do intervalo de 0 °C até 45 °C durante o uso e de -10 °C até 60 °C em armazenamento.
• Não exponha o GSC3506 em ambientes fora do intervalo de umidade de 10-90% RH (sem condensação).
• Não desconectar o GSC3506 durante o início do sistema ou durante a atualização do firmware. Isto pode corromper os arquivos do firmware e causar o mau funcionamento da unidade.

CONTEÚDO DO PACOTE

1x GSC3506

Modelo de recorte do orifício de montagem

1x Guia de Instalação

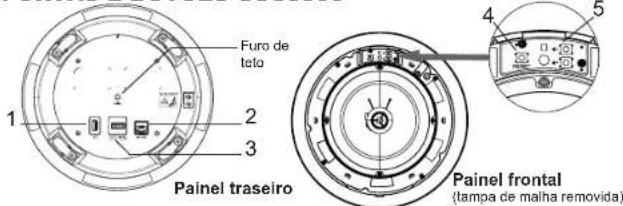

PORTAS E BOTÕES GSC3506

NO.	Porta Rótulo Descrição
1	Porta USB USB 2.0, armazenamento USB externo.
2	NET/F		Porta Ethernet RJ45 (10/100Mbps) suporta PoE/PoE+.
3	2-Pin port		Porta de entrada multi proposito 2-pin. Porta de entrada de alarme (tensão de acesso 5V a 12V)
4	Reset RESET		Tecla de reset de fabrica. Pressione durante 10 segundos para restabelecer o dispositivo aos padrões de fabrica.
5	Volume Botões de volume de som.

INSTALAÇÃO DO HARDWARE

GSC3506 pode ser montado no teto ou na Barra. Consulte as etapas a seguir para a instalação apropriada.

Montagem no teto

1. Faça um furo redondo com um diâmetro de 230mm ou utilize o modelo de recorte de furo de montagem.

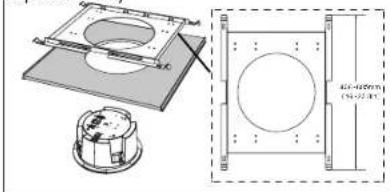

Instalação usando o kit de suporte de teto (* vendido separadamente)

Fixe o suporte de teto usando os parafusos do kit conforme mostrado na ilustração.

1. Para garantir a segurança, instale primeiro as cordas anti-queda e, em seguida, conecte os cabos Ethernet e de 2 pinos.

Nota: O diâmetro do cabo anti-queda deve ser menor que 5mm e a força de tração deve ser maior que 25kgf.

1. Alinhe o dispositivo com o orifício e empurre para cima lentamente com as duas mãos.

Atenção: Evite pressionar a buzina com as mãos.

1. Use uma chave de fenda e gire suavemente no sentido horário os parafusos marcados como (1), (2), (3) e (4) na ilustração do passo 5.

Atenção: Alinhe o entalhe na tampa frontal com o entalhe no dispositivo, pressione toda a tampa frontal para garantir que cada fivela esteja presa.

1. Alinhe o entalhe na tampa frontal com o entalhe no dispositivo, pressione toda a tampa frontal para garantir que cada fivela esteja presa.

Montagem da Barra

1. Fixe a Barra no teto.
2. Para garantir a segurança, instale primeiro as cordas anti-queda.

Note: O diâmetro do cabo anti-queda deve ser menor que 5mm e a força de tração deve ser maior que 25kgf.

1. Fixe a Barra com o orifício de teto GSC3506 e gire para fixá-la no lugar.

O GSC3506 pode ser ligado utilizando um switch PoE/PoE+ ou um injetor PoE utilizando os passos listados abaixo:

• Passo 1: Conecte um cabo ethernet RJ45 na porta de rede do GSC3506.
• Passo 2: Conecte a outra ponta do cabo de rede no switch (PoE) ou injetor PoE.
  Nota: Recomenda-se o uso de fonte de alimentação PoE+ para obter o melhor efeito de áudio.

A conectar o conjunto de fiação

O GSC3506 suporta a conexão de um "Interruptor simples" à porta de 2 pinos através do conector.

Passo 1: Seleccionar o conjunto de fiação a partir do kit de instalação.
Passo 2: Conecte o Interruptor simples com o con- nector de fiação (como mostrado na ilustração à direita).

ACESSANDO À INTERFACE DE CONFIGURAÇÃO

Um computador conectado na mesma rede do GSC3506 pode descobrir e acessar à interface de configuração utilizando o endereço MAC;

1. Localize o endereço MAC na etiqueta da unidade, que está na parte inferior do dispositivo ou na caixa.
2. A partir de um computador conectado à mesma rede do GSC3506, coloque o endereço MAC do GSC3506 no navegador da seguinte maneira: http://gsc_.local

Exemplo: se o GSC3506 possui o endereço MAC C0:74:AD:11:22:33, esta unidade pode ser acessada copiando no navegador:http://gsc_c074ad112233.local.

Para mais informação, por favor baixe o Manual de Usuário do GSC3506 a partir de: http://www.grandstream.com/support

de Cabo ethernet RJ45 para conectar ao Switch (PoE) ou injetor PoE.

Conjunto de fiação penta do 2 pinos Interruptor simples
