MANUAL DE UTILIZADOR GDS3712 GRANDSTREAM
CONFIGURAÇÃO DO GDS3712
TABELA DE CABEAMENTO DO GDS3712
- Não tente abrir, desmontar ou modificar o dispositivo.
- Siga rigorosamente as exigências da fonte de alimentação
- Não expor o dispositivo a temperaturas fora do intervalo dos -30
°C até os 60 °C em operação e o intervalo dos -35°C até os 60°C em armazenamento - Se a temperatura está abaixo dos -30 graus, o dispositivo demorará uns 3 minutos em atingir uma temperatura ótima antes de iniciar e funcionar.
- Não exponha este aparelho em ambientes fora da seguinte gama de umidade: 10-90% RH (sem condensação).
- Por favor siga rigorosamente as instruções de instalação ou contrate os serviços de um profissional para a correta instalação

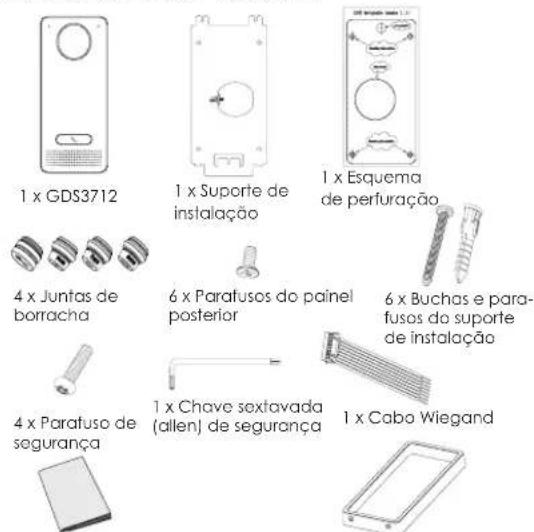

CONTEÚDO DO PACOTE
Montagem sobre a parede (Superficie)

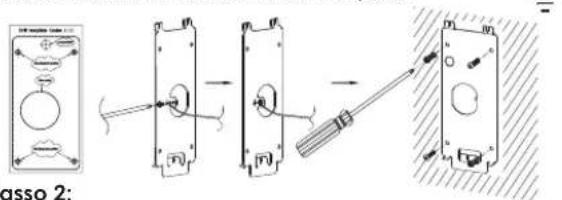

Passo 1:
Consulle o "Esquema de perfuração" para fazer os furos no lugar destinado na parede e depois coloque o suporte de instalação utilizando os quatro parafusos/buchas incluídas (chave de fendas não incluída). Conecte e ajuste o cabo de "Terra" ao conector de aterramento sinalizado com o ícone impresso


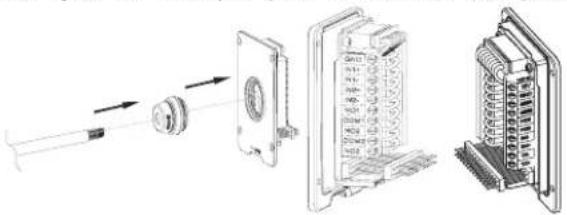

asso 2:Passo 2:
Puxe o cabo Cat5e ou Cat6 (não incluído) através da junta de borracha selecionando o tamanho ideal e a peça proletora do painel posterior, por favor consultar a "TABELA DE CABEAMENTO DO GDS3712" no fim de esta guia de instalação para as conexões dos pinos.

É recomendado utilizar um alicate universal e uma chave de fendas de ponta plana de 2.5mm (não incluído), descarme o plástico protetor do cabo pelo menos 5cm (2in) recomendado. NÃO deixe o metal sem proteção fora da tomada depois da remoção da proteção plástica dos fios.
$$ \sim 6 5 \sim \sim 6 6 \sim $$
Passo 3:
Verifique se o "Marco da cobertura posterior" está no seu lugar, o painel posterior já cabeado está correto. Nivele o painel de cobertura com toda a superfície posterior do dispositivo, e aperte utilizando os parafusos incluídos.
Retire os dois parafusos de segurança pré-instalados utilizando a chave sextavada incluída. Cuidadosamente alinhe o GDS3712 ao suporte na parede, pressione e puxe para abaixo o GDS3712 até a posição correta.

Coloque de novo os dois parafusos de segurança utilizando a chave sextavada incluída (NÃO aperte de mais os parafusos). Cubra os furos dos parafusos no fundo do "Marco da cobertura posterior" utilizando os tampões de silicone incluídos. Verifique tudo e finalize a instalação.

Instalação dentro da parede
Por favor consulte sobre o "Kit de montagem dentro da parede" que pode ser comprado por separado a partir da Grandstream.
CONEXÃO DA GDS3712
Consulle a ilustração abaixo e siga as instruções que estão na pagina seguinte.

Desligue o GDS3712 quando conecte os cabos ou quando insira/retire a peça do painel posterior

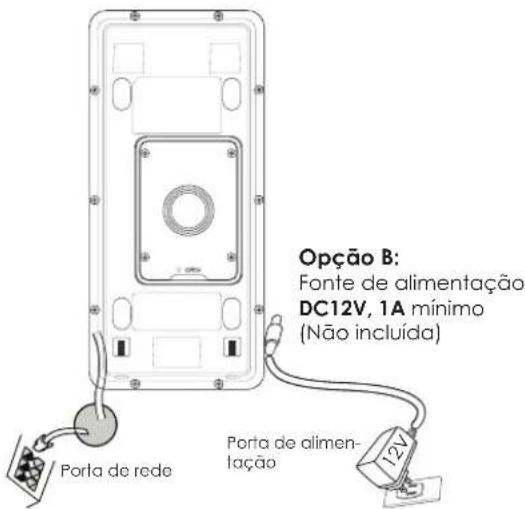

Opção A:
Cabo ethernet RJ45 para o switch PoE (Classe 3).
SelecioneaopçãoAseestáautilizarumswitchPoE(Classe3);OU:OpçãoBseestáautilizarumafonte de alimentação de outrofabricante.
\~67\~ \~68\~
Opção A
Conecle o cabo ethernet RJ45 no switch PoE (Classe 3).
Opção B
Passo 1:
Selecione uma fonte de alimentação externa de DC12V, mínimo 1A (não incluída). Coloque corretamente o cabo "+" de energia no conector "12V, GND" da tomada do GDS3712 (consulte a pagina anterior para as instruções de montagem). Conecte a fonte de alimentação.
Passo 2:
Conecte um cabo de rede ethernet RJ45 em um switch/hub ou roteador.
Aviso:
Por favor consulte o "Passo 2" de "MONTAGEM DO GDS3712" e "TABELA DE CABEAMENTO DO GDS3712" que está no fim de esta guía para ver todas as ilustrações e instruções referentes ao cabeamento e conexões.
CONFIGURAÇÃO DO GDS3712
O GDS3712 está configurado para obter o endereço IP a partir do servidor DHCP por padrão quando a unidade está conectada à rede.
Para saber qual é o endereço IP que obteve o GDS3712, por favor utilize a ferramenta GS_Search como se indicanos passos seguintes.
Aviso:
Se não ha disponível um servidor DHCP, o endereço IP padrão do GDS3712 (após 5 minutos de buscar o servidor DHCP) é 192.168.1.168.
Passo 1: Baixar e instalar a ferramenta GS_Search:
http://www.grandsstream.com/support/tools
Passo 2: Inicle a ferramenta GS_Search em um computador conectado na mesma rede/ Servidor DHCP.
Passo 3: Clicar no botão Search para iniciar a detecção do dispositivo.

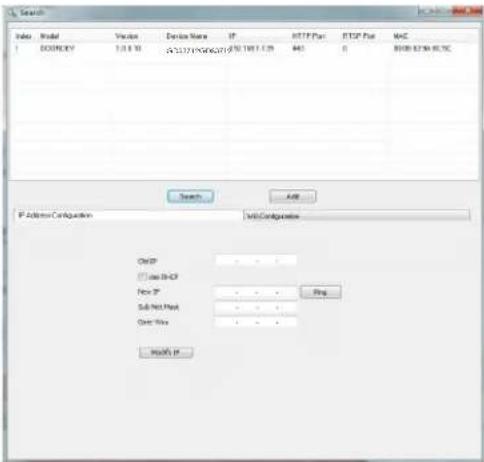

Passo 4: Os dispositivos detectados serão exibidos no campo de saída como se amostra abaixo.
Passo 6: Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória predeterminada pode ser encontrada na etiqueta do GDS3712).
Aviso: Por razões de segurança, allere a senha padrão do administrador a partir do menu System Settings > User Management.

Passo 7: Depois de entrar no menu web do dispositivo, clique no menu do lado esquerdo da janela para ver as opções de configurações mais detalhadas e avançadas.
Os termos de licença GNU GPL estão dentro do firmware do dispositivo evocê pode visualizar o documento através da interface web do dispositivo, em http(s)://IP/gpl_license. Pode também ser acedido aqui: https://www.grandsstream.com/legal/open-source-software
Para obter um CD com a informação do códigofonte GPL, por favor solicite-o através de info@grandstream.com
TABELA DE CABEAMENTO DO GDS3712
| TomadaPIN | Sinalfunção | |
| J2(Básico)3.81mm | 1 TX+ (Laranja/ Branco) | Ethernet, PoE 802.3af Class3.12.95W |
| 2 TX- (Laranja) | ||
| 3 RX+ (Verde/ Branco) | ||
| 4 RX- (Verde) | ||
| 5 PoE_SP2 (Azul + Azul/ Branco) | ||
| 6 PoE_SP1 (Castanho + Castanho/ Branco) | ||
| 7 RS485_B | RS485 | |
| 8 RS485 A | ||
| 9 GND | Fonte de alimentação | |
| 10 2V | ||
| J3(Avançado)3.81mm | 1 GND Aterramento do Alarme | |
| 2 ALARM1_IN+ | ALARM IN | |
| 3 ALARM1_IN- | ||
| 4 ALARM2_IN+ | ||
| 5 ALARM2_IN- | ||
| 6 NO1 | Alarm Out | |
| 7 COM1 | ||
| 8 NO2 | Fechadura Elétrica9 COM | |
| 10 NC2 | ||
| J4(Especial)2.0mm | 1 GND (Negro) Wiegand Power GND | |
| 2 WG_D1_OUT (Laranja) | Sinal de saída Wiegand | |
| 3 WG_D0_OUT (Castanho) | ||
| 4 LED (Azul) | Sinal de saída Wiegand LED | |
| 5 WG_D1_IN (Branco) | Sinal de entroda Wiegand | |
| 6 WG_D0_IN (Verde) | ||
| 7 BEEP (Amarelo) | Beep do sinal de saída Wiegand | |
| 8 SV (Vermelho) | Saída de energia Wiegand | |
Para mais informação com relação ao cabeamento do GDS3712, por favor consulte o Manual do Usuário.
\~71\~\~72\~
| Fechadura Elétrica | Conexão do GDS3712 | Porta | ||||
| Tipo | Ligar | Desligar | NC2 | NO2 | COM2 | Estado normal |
| Modo Fail Safe (Aberto quando não há energia) | Bloquear | Abrir | • | • | Bloquear | |
| • | • | Abrir | ||||
| Modo Fail Secure (Bloqueado quando não há energia) | Abrir | Bloquear | • | • | Bloquear | |
| • | • | Abrir | ||||
| AVISO:Par favor seleção o cabeamento correto baseado nas diferentes fechaduras/cadeados elétricos e o estado normal da porta.A fechadura magnética elétrica trabalhará UNICAMENTE em modo Fail Safe. | ||||||
1) Alimentação PoE_SP1, PoE_SP2 com DC, o intervalo de voltagem é 48V\~57V, sem polaridade.
2) Alimente com PoE os fios do cabo:
PoE SP1, união marrom e branco/marrom
PoE_SP2, união azul e branco/azul
3) A alimentação DC pode ser corretamente proveniente de um injetor PoE qualificado.
