MODE D'EMPLOI GDS3712 GRANDSTREAM
- Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif
- Suivez strictement l'exigence de la source d'alimentation
- N'exposez pas cet appareil à des températures situées hors de la plage de -30 °C à 60 ° en opération et -35 °C à 60 ° en stockage.
- Si la température est inférieure à -30 degrés, l'appareil prendra environ 3 minutes pour se réchauffer avant de démarrer et être fonctionnel.
- N'exposez pas cet appareil à des environments hors de la plage d'humidité: 10-90% RH (sans condensation)
- Veuillez suivre strictement les instructions d'installation ou faites appel à des professionnels pour installer correctement
CONTENU DU PACK

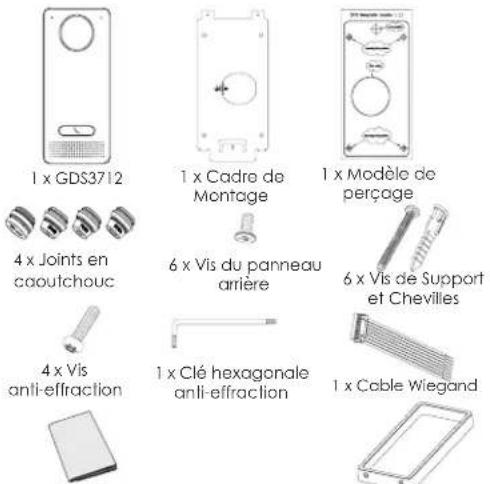

1 x Guide d'installation rapide
1 x Couvercle amière
MONTAGE DU GDS3712
Montage mural (en surface)
Etape 1:

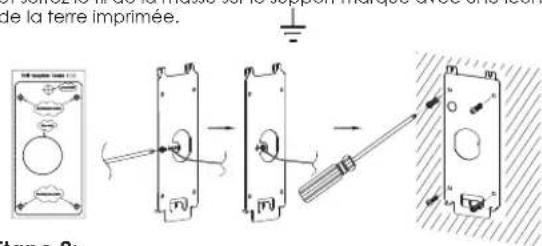

Consultez le « Modèle de perçage » pour percer des trous à l'endroit ciblé sur le mur puis monter le support d'installation avec les quatre vis et ancrages fournis (tournevis non fourni). Connectez et serrez le fil de la masse sur le support marqué avec une icône de la terre imprimée.


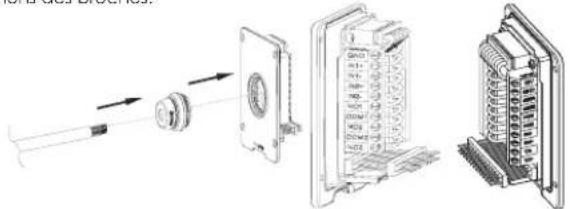

Tirez le câble Cat5e ou Cat6 (non inclus) à travers le joint en caoutchouc en sélectionnant la taille idéale et la partie protectrice de la face arrière, veuillez vous référer au « TABLEAU DE CONNEXION DU GDS3712 » à la fin de ce guide d'installation pour les connex-ions des broches.

il est recommandé d'utiliser une pince universelle et un tournevis plat de 2,5 mm (non inclus). Ne laissez pas le fil métallique non protégé à l'extérieur des bornes après avoir enlevé la protection en plastique des fils.
$$ \sim 2 9 \sim \sim 3 0 \sim $$
Etape 3:
Assurez-vous que le couvercle arrière est en place, le câblage du panneau de couverture arrière est bon. Assemblez la pièce du panneau de couverture arrière avec le couvercle arrière, serrez-les à l'aide des vis fournies.

Retirez les deux vis d'anti-sabotage préinstallés à l'aide de la clé hexagonale fournie. Alignez le GDS3712 avec le support en métal sur le mur, pressez soigneusement et tirez le GDS3712 jusqu'à la bonne position.

Installez les deux vis de sécurité arrière à l'aide de la clé hexagonale fournie (ne pas trop serrer les vis). Couvrez les deux trous sur le fond du "couverice arrière" en utilisant les deux bouchons en silicone fournis. Vérifiez si tout est en ordre et terminez l'installation.

Veuillez consulter le "Kit d'Encastrement Mural" qui peut être achelé séparément de Grandsstream.
CONNECTER LE GDS3712
Veuillez se référer à l'illustration ci-dessous et suivez les instructions sur la page suivante.

EteIndre le GDS3712 en manipulant les câbles ou lors de l'insertion/retrait de la pièce du couvercle arrière.
Option A:
Câble Ethernet RJ45 à un switch avec port Ethernet pré-alimenté (PoE) (Classe 3).


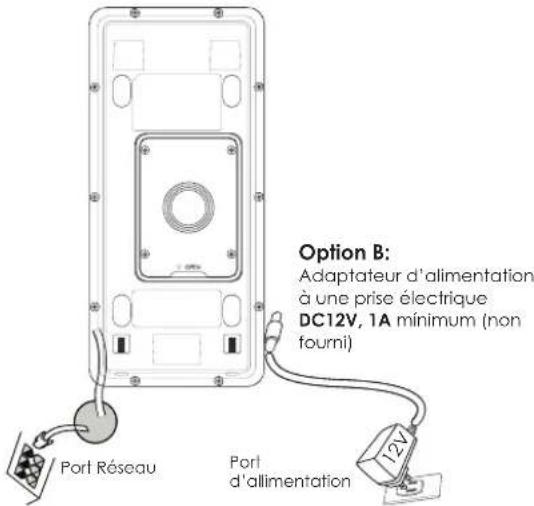

Option B: Adaptateur d'alimentation à une prise électrique DC12V, 1A minimum (non fourni) Port Réseau Port d'allimentation 12VRemarque:
Choisir l'Option A si vous utilisez un switch PoE (classe 3) ; Ou : Option B si vous utilisez une source d'alimentation fierce.
\~31\~\~32\~
Option A
Branchez un câble Ethernet RJ45 au port réseau du GDS3712 et branchez l'autre extrémité à un switch avec port Ethernet préalimenté (PoE) (Classe 3).
Option B
Etape 1:
Sélectionnez une source d'alimentation externe DC12V,1A minimale (non fournil). Câblez correctement le «+,-» de l'alimentation au connecteur de la prise du GDS3712 « 12V, GND » (se référer à la page précédente du montage pour les instructions). Connectez la source d'alimentation.
Etape 2:
Veuillez se référer à l'étape 2 du "Montage du GDS3712" pour plus d'information sur le câblage et le branchement.
CONFIGURATION DU GDS3712
Le GDS3712 est par défaut configuré pour obtenir une adresse IP du serveur DHCP, où se trouve l'unité.
Afin de savoir quelle adresse IP est attribuée à votre GDS3712, veuillez utiliser l'outil GS_Search tel qu'illustré dans les étapes suivantes.
Remarque:
Si aucun serveur DHCP n'est disponible, l'adresse IP du GDS3712 est 192.168.1.168 (après un délai de 5 minutes sans réponse du serveur).
Etape 1: Téléchargez et installez l'outil GS_Search:
http://www.grandsstream.com/support/tools
Etape 2: Exécutez l'outil de Grandstream GS_Search sur un ordinateur connecté au même réseau/DHCP serveur.
Etape 3: Appuyez sur le button pour commencer la détection de l'appareil.

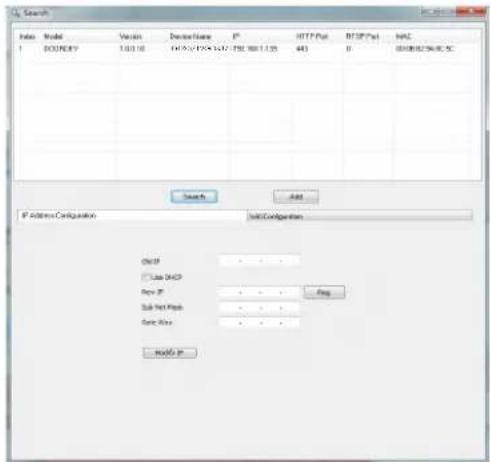

Etape 4: Les appareils détectés seront affichés dans les champs de résultats comme ci-dessous.
Etape 6: Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GDS3712)
Remarque: Pour des raisons de sécurité, assurez-vous de changer le mot de passe admin par défaut à partir de Paramètres Système > Gestion des Utilisateurs.
Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse http(s)://IP/gpl_license. On peut aussi y accéder ici : https://www.grandstream.com/legal/open-source-software
Pour obtenir un CD contenant les informations du code source GPL, veuillezenvoyer une demande écrite à info@grandstream.com
TABLE DE CONNEXION DU GDS3712
| ConnecteurPINSignalFonction | |||
| J2(Basique)3.81mm | 1 TX+ (Orange/ Blanc) | Ethernet, PoE 802.3af Class3, 12.95W | |
| 2 TX- (Orange) | |||
| 3 RX+ (Vert/ Blanc) | |||
| 4 RX- (Vert) | |||
| 5 | PoE_SP2 (Bleu + Bleu/ Blanc) | ||
| 6 | PoE_SP1 (Marron + Mar-ron/ Blanc) | ||
| 7 RS485_B | RS485 | ||
| 8 RS485_A | |||
| 9 GND | Source d'alimentation | ||
| 10 T2V | |||
| J3(Avancée)3.81mm | 1 GND Masse Alarme | ||
| 2 ALARM1_IN+ | Entrée Alarme | ||
| 3 ALARM1_IN- | |||
| 4 ALARM2_IN+ | |||
| 5 ALARM2_IN- | |||
| 6 NO1 | Sortie Alarme | ||
| 7 COM1 | |||
| 8 NO2 | Verrouillage Electrique9 C | ||
| 10 NC2 | |||
| J4(Speciale)2.0mm | 1 GND (Noir) Masse Wiegand | ||
| 2 WG_D1_OUT (Orange) | Signal de sortie Wiegand | ||
| 3 WG_D0_OUT (Marron) | |||
| 4 LED (Bleu) | Signal de sortie LED Wie-gand | ||
| 5 WG_D1_IN (Blanc) | Signal d'entrée Wiegand | ||
| 6 WG_D0_IN (Vert) | |||
| 7 BEEP (Jaune) | Signal de sortie Beep Wiegand | ||
| 8 5V (Rouge) Alimentation Wiegand | |||
Pour plus de détails sur le câblage du GDS3712, veuillez vous référer au manuel d'utilisateur.
| Verrouillage Electrique | Connexion du GDS3712 | Porte | ||||
| Type | Avec Courant | Sans Courant | NC2 | NO2 | COM2 | Statut Normal |
| Sécurité intrinsèque | Verrouillé | Ouvert | Verrouillé | |||
| Ouvert | ||||||
| Sécurité en cas d'échec | Ouvert | Verrouillé | Verrouillé | |||
| Ouvert | ||||||
| Remarques: | ||||||
| ◆ Veuillez sélectionner le câblage correct en se basant sur l'état des différentes serrures électriques et l'état normal de la porte. ◆ La serrure magnétique électrique fonctionnera en mode sécurité intrinsèque UNIQUEMENT. | ||||||


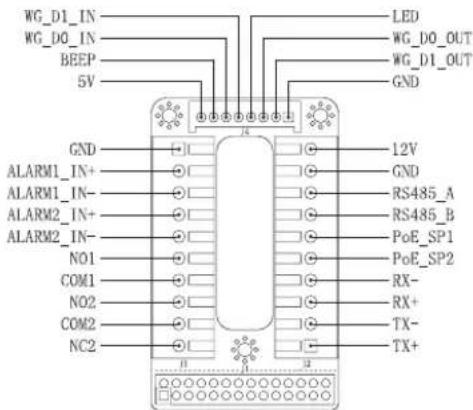

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+Remarque:
1) Alimentation PoE_SP1, PoE_SP2 en DC, Plage de tension est: 48V\~57V, pas de polarité
2) Câblage pour alimentation avec PoE :
• PoE_SP1, Liaison marron et marron/blanc
• PoE_SP2, Liaison bleu et bleu/blanc
3) Chargeur DC peut être alimenté par un injecteur PoE qualifié.
