Type de produit	Interphone SIP et contrôle d'accès
Marque	Grandstream
Modèle	GSC3575
Catégorie	Interphone
Écran	Tactile LCD 7 pouces
Audio	HD bidirectionnel en duplex intégral
Connectivité réseau	Ethernet 10/100 PoE (802.3af) et Wi-Fi 6 bi-bande intégré
Alimentation	PoE (802.3af) ou adaptateur secteur 12V DC (min 3.5A)
Montage	Mural (inclinaison 0° ou 20°) ou sur verre via support adhésif
Fonctions principales	Interphonie, contrôle d'accès, radiomessagerie, gestion de caméras, intégration UC
Ports et connecteurs	1 port réseau PoE, 1 port USB 2.0, 1 port MicroSD (max 512 Go), connecteurs 6 et 13 broches pour entrées/sorties alarmes
Sécurité	Verrou Kensington ; prise en charge des protocoles de sécurité SIP
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants et produits abrasifs
Contenu du pack	GSC3575, supports d'installation (0° et 20°), ruban adhésif pour verre, vis autotaraudeuses et ancrages, guide d'installation rapide
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à 60 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)

FOIRE AUX QUESTIONS - GSC3575 GRANDSTREAM

Comment installer le GSC3575 sur un mur ?

Utilisez le support d'installation fourni (0° ou 20°). Percez six trous aux emplacements du support, insérez les ancrages, vissez le support au mur, puis fixez l'appareil avec les deux vis de fixation en bas. Assurez-vous que les câbles sont branchés avant la fixation.

Puis-je connecter le GSC3575 via Wi-Fi ?

Oui, le GSC3575 dispose d'un module Wi-Fi 6 bi-bande intégré. Vous pouvez le configurer via l'interface web ou les réglages de l'écran tactile.

Comment configurer l'interphone depuis un navigateur ?

Depuis l'écran d'accueil, appuyez sur 'Réglages' > 'État du réseau' pour obtenir l'adresse IP. Entrez cette IP dans un navigateur, puis connectez-vous avec l'identifiant 'admin' et le mot de passe situé sur l'étiquette à l'arrière de l'appareil.

Le GSC3575 prend-il en charge le PoE ?

Oui, il supporte l'alimentation via PoE 802.3af sur le port réseau. Si votre réseau ne fournit pas de PoE, vous pouvez utiliser un adaptateur secteur 12V DC (min 3.5A).

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer l'appareil en débranchant l'alimentation pendant quelques secondes. Si le problème persiste, effectuez une réinitialisation d'usine via le bouton de réinitialisation à l'arrière ou via l'interface web.

Puis-je utiliser une carte microSD avec le GSC3575 ?

Oui, le port MicroSD (J3) accepte les cartes SD/SDHC/SDXC jusqu'à 512 Go pour le stockage de données (enregistrements, captures, etc.).

Comment réinitialiser le GSC3575 aux paramètres d'usine ?

Utilisez un trombone pour appuyer sur le bouton de réinitialisation à l'arrière pendant au moins 7 secondes jusqu'à ce que le voyant clignote. Relâchez, l'appareil redémarrera avec les paramètres d'usine.

Le GSC3575 est-il compatible avec les caméras Grandstream ?

Oui, il s'intègre avec l'ensemble de la gamme Grandstream, notamment les caméras de sécurité, les interphones série GDS et les dispositifs de radiomessagerie série GSC.

Quels types d'alarmes peuvent être connectés aux ports ?

Le connecteur 13 broches offre 6 entrées d'alarme passives (boutons, interrupteurs, capteurs) et 2 entrées actives (capteurs avec tension, plage 9-10V). Le connecteur 6 broches propose 2 sorties relais (NO/COM/NC) pour des charges jusqu'à 125VAC/6.5A ou 30VDC/2A.

Où trouver le mot de passe par défaut du GSC3575 ?

Le nom d'utilisateur par défaut est 'admin'. Le mot de passe par défaut figure sur l'étiquette collée à l'arrière de l'appareil ; il est unique pour chaque unité.

MODE D'EMPLOI GSC3575 GRANDSTREAM

Le GSC3574/3575 n'est pas préconfiguré pour prendre en charge ou faire des appels d'urgence à tout type d'hôpital, organisme d'application de la loi, unité de soins médicaux (service d'urgence) ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour accéder aux services d'urgence. Il est de votre responsabilité d'acheter un service téléphonique Internet compatible SIP, de configurer correctement le GSC3574/3575 pour utiliser ce service et de tester périodiquement votre configuration pour confirmer qu'elle fonctionne comme prévu. Il est également de votre responsabilité d'acheter des services téléphoniques sans fil ou fixes traditionnels pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D'URGENCE VIA LE GSC3574/3575. NI GRANDSTREAM NI SES BUREAUX, EMPLOYÉS OU SOCIÉTÉS AFFILIÉES NE PEUVENT ÊTRE TENUS RESPONSABLES DE TOUTE RÉCLAMATION, DOMMAGE OU PERTE, ET VOUS RENONCEZ À TOUTES LES RÉCLAMATIONS OU CAUSES D'ACTION DÉCOULANT DE VOTRE INCAPACITÉ À UTILISER LE GSC3574/3575 POUR CONTACTER LES SERVICES D'URGENCE, ET VOTRE DÉFAUT DE PRENDRE DES DISPOSITIONS SUPPLÉMENTAIRES POUR ACCÉDER AUX SERVICES D'URGENCE SELON LE PARAGRAPHE PRÉCÉDANT IMMÉDIATEMENT.

Les termes de la licence GNU GPL sont incorporés dans micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip/gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

PRÉCAUTIONS

• N'essayez pas d'ouvrir, de démonter ou de modifier l'appareil.
• Ne pas exposer cet appareil à des températures en dehors de la plage de 0 °C à 40 °C en opération et de -10 °C à 60 °C en stockage.
• N'exposez pas le GSC3574/3575 à des environnements en dehors de la plage d'humidité suivante: 10-90% HR (sans condensation).
• Ne mettez pas votre GSC3574/3575 hors tension pendant le démarrage du système ou la mise à niveau du micrologiciel. Vous risquez d'endommager les images du micrologiciel et de provoquer un dysfonctionnement de l'appareil.
• Veuillez déconnecter l'alimentation durant le branchement, le démontage et d'autres opérations. Ne pas utiliser l'appareil lorsqu'il est sous tension.

PRÉSENTATION

Le GSC3574/3575 est un puissant poste d'interphonie et de contrôle des établissement conçu pour fournir aux entreprises un dispositif dédié à la gestion des communications des établissements, de l'accès aux portes, de la sécurité physique et plus encore. Ce dispositif peut être monté sur un mur pour faciliter le contrôle des portes, la communication par interphone et radiomessagerie, la gestion des caméras de sécurité et l'intégration des communications unifiées à l'échelle de l'établissement. Le GSC3574/3575 est doté d'un écran tactile LCD de 7 pouces et d'un système audio HD bidirectionnel en duplex intégral. It offre une connectivité réseau flexible grâce à un port réseau de 100 Mbps avec PoE ou un support Wi-Fi 6 bi-bande intégré. Ce poste d'interphonie SIP et de contrôle des établissements est conçu pour s'intégrer avec l'ensemble de la gamme de produits Grandstream, notamment les dispositifs d'accès aux portes de la série GDS, les dispositifs d'interphonie et de radiomessagerie de la série GSC, les caméras de sécurité et d'autres. Le GSC3574/3575 est idéal pour tout scénario de déploiement où l'accès, les communications et la sécurité des établissements doivent être surveillés et contrôlés de manière centralisée.

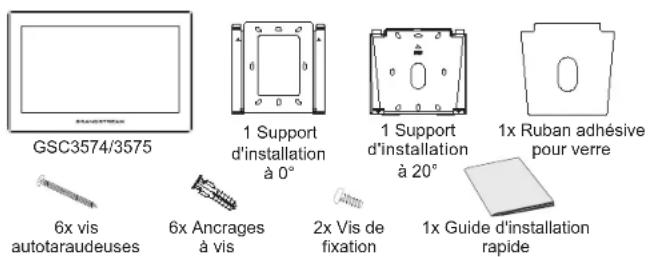

CONTENU DU PACK

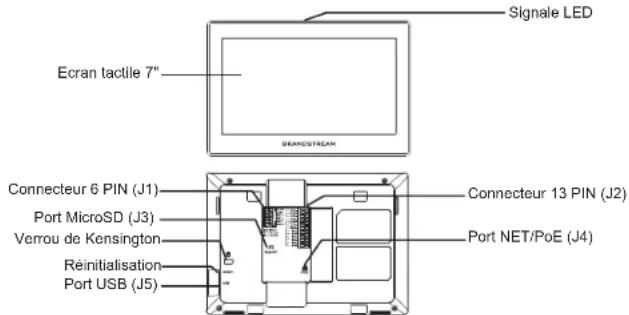

DESCRIPTION DU GSC3574/3575

INSTALLATION

Le GSC35743575 peut être monté sur le mur, la vitre ou le bureau à l'aide d'un support à 20°. Veuillez vous référer aux étapes suivantes pour l'installation :

Montage mural à 0°

1. Percez six trous sur le mur en vous référant aux positions des trous sur le support d'installation à 0°, puis placez les vis d'ancrage à l'emplacement des trous.
2. Fixer le support d'installation 0° sur le mur à l'aide des vis autotaraudeuses sur les positions définies.
3. Assurez-vous que le support d'installation à 0° est correctement installé comme indiqué sur l'illustration.
4. Branchez les câbles sur les ports GSC3574/3575 appropriés à l'arrière, et fixez le support d'installation à 0° sur l'appareil GSC3575/74 à l'aide des deux vis de fixation situées sur la partie inférieure de l'appareil.
5. Alignez les fentes de positionnement au dos de l'appareil avec leur emplacement correct sur le support métallique, puis fixez-le en le poussant vers le bas.

Montage mural à 20°

1. Percez six trous sur le mur en vous référant aux positions des trous sur le support d'installation à 20°, puis placez les vis d'ancrage à l'emplacement des trous.
2. Fixer le support d'installation 20° au mur à l'aide des vis autotaraudeuses aux emplacements définis.
3. Assurez-vous que le support d'installation à 20° est correctement installé comme indiqué sur l'illustration.
4. Branchez les câbles aux ports GSC3574/75 appropriés à l'arrière, et fixez le support d'installation à 20° sur l'appareil GSC3575/74 à l'aide des deux vis de fixation situées au bas de l'appareil.
5. Alignez les fentes de positionnement au dos de l'appareil avec leur emplacement correct sur le support d'installation à 20°, puis fixez-le en le poussant vers le bas.

5

1

2

3

4

Support adhésif pour verre sur mur

1. Nettoyer le verre avant l'installation
2. Collez la bande adhésive pour verre sur le support d'installation à 20°.
3. Installer le support d'installation à 20° avec sa bande adhésive sur la vitre.
4. Après l'installation à l'aide d'un adhésif double face, veuillez utiliser de l'adhésif supplémentaire pour fixer l'équipement.
5. Branchez les câbles sur les ports GSC3574/75 appropriés et fixez le support d'installation à 20° sur l'appareil GSC3575/74 à l'aide des deux vis de fixation.
6. Alignez les fentes de positionnement au dos de l'appareil avec leur emplacement correct sur le support d'installation à 20°, puis fixez-le en le poussant vers le bas.

6

5

4

PORTS DU GSC3574/3575

Jack	Port		Fonction	Remarque
	Pin	Signal
11	1	IN8	Entree Alarme8 (Active)	Entrée d'alarme de type Isolation, utilise pour la céléction de signaux de tension, tonne connectée à la sortie de signal positive du capteur, IN-connectée à la sortie de signal négative du capteur ou le GVS de capteur. La plage de tension active est de 9 à 10 V.
	7	IN8+
	3	IN7-	Entree Alarme7 (Active)
	4	IN7+
	5	GND	Alimentation	DC12V recommandé, plage de tension d'entrée 11 -12V Couvert, minimum 3.5A à 12V
	6	+12V
12	1	NO1	Sortie Alarme1	Sortie pelvis, couverture ou fermoure normale, max 125VAC / 6,5A au max 30VDC / 2A
	2	COM1
	3	NC1
	4	NC2	Sortie Alarme2
	5	COM2
	6	NC2
	7	GND	Entree Alarme GND	Reference de tension pour IN [1/2/3/4/5/6]
	8	IN1	Entree Alarme1(Passive)	Entree d'alarme, utilise pour connecter doschopostésels que des boutons/interrupteurs/capteurs d'alarme.
	9	IN2	Entree Alarme2(Passive)
	10	IN3	Entree Alarme3(Passive)
	11	IN4	Entree Alarme4(Passive)
	12	IN5	Entree Alarme5(Passive)
	13	IN6	Entree Alarme6(Passive)
13	Port Micro-SD		Storage de données	Pote en charge pointes 3D / 3D-C / 3DXC, jusqu'à 512G
14	Port réseau (PoE)		Ethernet & Alimentation PoE	Port résecurantique 10/100 mpg, comptat bien avec l'alimentation 802.5 of PoE
15	Port USB		Lachage de données [USB2.3]	Le port USB aous être connecté à un disque USB (jusqu à 210) / une souris / un claire. La limite de courant par défaut est de 460mA, et l'utilisation peut le configuer à 1000mA mais le web.

CONFIGURATION DU GSC3574/3575

Configurer le GSC3574/3575 en utilisant le Navigateur web:

1. Vérifiez que l'appareil est sous tension et connecté à Internet.
2. Appuyez sur "Réglages" sur la page d'acceuil.
3. Sélectionnez «État du réseau» pour vérifier l'adresse IP.
4. Entrez le nom d'utilisateur et le mot de passe d'administarteur pour accéder au menu de configuration. (Le nom d'utilisateur par défaut est "admin" tant dit que le mot de passe peur être trouvé sur l'étiquette à l'arrière de l'unité).

Veuillez télécharger le manuel d'utilisation et la FAQ pour plus de détails sur les instructions de configuration: http://www.grandstream.com/our-products

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1) L'appareil ne doit pas produire de brouillage;

2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. CAN ICES-003(B) / NMB-003(B)
