Produkttyp	SIP-Türstation und Zutrittskontrolle
Marke	Grandstream
Modell	GSC3575
Kategorie	Türstation
Bildschirm	Touchscreen-LCD 7 Zoll
Audio	HD bidirektionaler Vollduplex
Netzwerkkonnektivität	Ethernet 10/100 PoE (802.3af) und integriertes Dualband-Wi-Fi 6
Stromversorgung	PoE (802.3af) oder Netzteil 12V DC (min 3.5A)
Montage	Wandmontage (Neigung 0° oder 20°) oder Glasmontage mit Klebepad
Hauptfunktionen	Gegensprechen, Zutrittskontrolle, Durchsage, Kameraverwaltung, UC-Integration
Anschlüsse	1 PoE-Netzwerkanschluss, 1 USB-2.0-Anschluss, 1 MicroSD-Steckplatz (max 512 GB), 6- und 13-polige Anschlüsse für Alarm-Ein-/Ausgänge
Sicherheit	Kensington-Schloss; Unterstützung von SIP-Sicherheitsprotokollen
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel und Scheuermittel vermeiden
Packungsinhalt	GSC3575, Montagehalterungen (0° und 20°), Klebepad für Glas, selbstschneidende Schrauben und Dübel, Kurzanleitung
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 60 °C
Betriebsfeuchtigkeit	10 % bis 90 % rF (nicht kondensierend)

Häufig gestellte Fragen - GSC3575 GRANDSTREAM

Wie installiere ich das GSC3575 an der Wand?

Verwenden Sie die mitgelieferte Montagehalterung (0° oder 20°). Bohren Sie sechs Löcher an den Positionen der Halterung, setzen Sie die Dübel ein, schrauben Sie die Halterung an die Wand und befestigen Sie das Gerät mit den beiden unteren Schrauben. Stellen Sie sicher, dass die Kabel vor der Befestigung angeschlossen sind.

Kann ich das GSC3575 über Wi-Fi verbinden?

Ja, das GSC3575 verfügt über ein integriertes Dualband-Wi-Fi 6 Modul. Sie können es über die Weboberfläche oder die Touchscreen-Einstellungen konfigurieren.

Wie konfiguriere ich die Türstation über einen Browser?

Tippen Sie auf dem Startbildschirm auf 'Einstellungen' > 'Netzwerkstatus', um die IP-Adresse zu erhalten. Geben Sie diese IP in einem Browser ein und melden Sie sich mit dem Benutzernamen 'admin' und dem Passwort auf dem Etikett auf der Rückseite des Geräts an.

Unterstützt das GSC3575 PoE?

Ja, es wird über PoE 802.3af am Netzwerkanschluss mit Strom versorgt. Wenn Ihr Netzwerk kein PoE bereitstellt, können Sie ein 12V DC Netzteil (min 3.5A) verwenden.

Was tun, wenn der Touchscreen nicht reagiert?

Versuchen Sie, das Gerät neu zu starten, indem Sie die Stromversorgung für einige Sekunden trennen. Wenn das Problem weiterhin besteht, setzen Sie das Gerät über die Reset-Taste auf der Rückseite oder über die Weboberfläche auf die Werkseinstellungen zurück.

Kann ich eine microSD-Karte mit dem GSC3575 verwenden?

Ja, der MicroSD-Steckplatz (J3) unterstützt SD/SDHC/SDXC Karten bis zu 512 GB zur Datenspeicherung (Aufnahmen, Screenshots usw.).

Wie setze ich das GSC3575 auf die Werkseinstellungen zurück?

Drücken Sie mit einer Büroklammer die Reset-Taste auf der Rückseite für mindestens 7 Sekunden, bis die LED blinkt. Lassen Sie los, das Gerät startet mit Werkseinstellungen neu.

Ist das GSC3575 mit Grandstream-Kameras kompatibel?

Ja, es lässt sich in die gesamte Grandstream-Produktpalette integrieren, einschließlich Sicherheitskameras, GDS-Türstationen und GSC-Durchsagelautsprecher.

Welche Arten von Alarmen können an die Anschlüsse angeschlossen werden?

Der 13-polige Anschluss bietet 6 passive Alarmeingänge (Taster, Schalter, Sensoren) und 2 aktive Eingänge (Sensoren mit Spannung, Bereich 9-10 V). Der 6-polige Anschluss bietet 2 Relaisausgänge (NO/COM/NC) für Lasten bis 125 VAC/6,5 A oder 30 VDC/2 A.

Wo finde ich das Standardpasswort des GSC3575?

Der Standardbenutzername ist 'admin'. Das Standardpasswort befindet sich auf dem Etikett auf der Rückseite des Geräts; es ist für jedes Gerät einzigartig.

BEDIENUNGSANLEITUNG GSC3575 GRANDSTREAM

Das GSC3574/3575 ist nicht vorkonfiguriert, um Notfall-rufnummern jeglicher Art (Unfall, Krankenhaus, Juristisch, Medizinisch, usw.) automatisiert oder manuell durchzuführen. Diese Services müssen separat bestellt und organisiert werden. Ferner liegt es im Verantwortungsbereich des Endverbrauchers, einen adäquaten und SIPkompatiblen Anschluss bereitzustellen und diesen, zusammen mit dem GSC3574/3575 so zu konfigurieren, dass das Endgerät wunschgemäß funktioniert.

GRANDSTREAM BIETET KEINE ANBINDUNG ZU NOTRUFSERVICES ÜBER DAS GSC3574/3575. WEDER GRANDSTREAM, NOCH GRANDSTREAM NIEDERLASSUNGEN ODER MITARBEITER SIND HAFTBAR FÜR BESCHÄDIGUNGEN, VERLUSTE, ODER ALLE ANDEREN ARTEN AN SCHADENSANSPRÜCHEN, DIE SICH AUS DER INSTALLATION, EINSATZ UND NUTZUNG DES GSC3574/3575 ALS TEIL EINES NOTRUFSYSTEMS ERGEBEN KÖNNTEN. ES LIEGT EINZIG IN DER VERANTWORTUNG DES BENUTZERS, DIE NOTWENDIGEN NOTRUFSERVICES, TELEKOMMUNIKATIONSANSCHLÜSSE UND TECHNISCHEN VORAUSSETZUNGEN FÜR DIE NUTZUNG DES GSC3574/3575 ZU SCHAFFEN.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

VORSICHTSMAßNAHMEN

• Es ist verboten, das Produkt zu öffnen, Teile davon zu entfernen oder es zu ändern bzw. zu modifizieren.
• Das Gerät darf nur innerhalb folgender Temperaturbereiche genutzt werden: Betrieb 0°C bis 40°C; Lagerung -10°C bis 60°C.
• Das Gerät darf nur innerhalb folgender Werte für die relative Luftfeuchte betrieben werden: 10-90% (nicht kondensierend).
• Die Stromversorgung darf während des Startvorgangs bzw. während einer Firmware Aktualisierung nicht unterbrochen werden, Fehlfunktionen bis hin zum Systemausfall könnten die Folge davon sein.
• Trennen Sie das Gerät während der Verdrahtung, der Demontage und anderer Arbeiten von der Stromversorgung. Betreiben Sie das Gerät nicht bei eingeschaltetem Strom.

ÜBERSICHT

Die GSC3574/3575 ist eine leistungsstarke Sprech- und Gebäudekontrollstation, die Unternehmen ein spezielles Gerät für die Verwaltung von Gebäudekommunikation, Türzugang, physischer Sicherheit und mehr bietet. Dieses Gerät kann an der Wand montiert werden und bietet eine einfache Lösung für die Türsteuerung, Gegensprech- und Paging-Kommunikation, die Verwaltung von Sicherheitskameras und die Integration von UC im gesamten Gebäude. Die GSC3574/3575 verfügt über einen 7-Zoll-Touch-Screen und Vollduplex-2-Wege-HD-Audio. Sie bietet eine flexible Netzwerkonnektivität über einen 100-Mbps-Netzwerkanschluss mit PoE oder integrierter Dualband-Wi-Fi 6-Unterstützung. Diese SIP-Sprechanlage und Gebäudesteuerungsstation ist so konstruiert, dass sie sich problemlos in die gesamte Produktpalette von Grandstream integrieren lässt, einschließlich der Türöffner der GDS-Serie, der Sprechanlagen und Paging-Geräte der GSC-Serie, der Sicherheitskameras und mehr. Die GSC3574/3575 ist ideal für alle Einsatzbereiche, in denen der Zugang zu Einrichtungen, die Kommunikation und die Sicherheit zentral überwacht und gesteuert werden müssen.

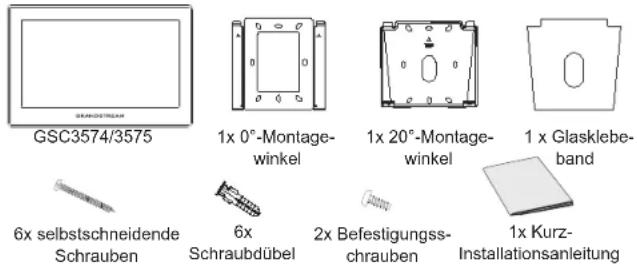

LIEFERUMFANG

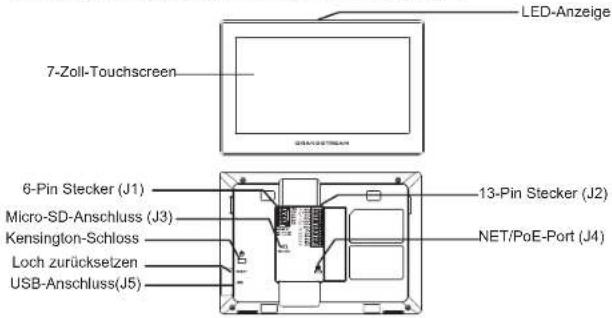

GSC3574/3575 BESCHREIBUNG

EINRICHTEN

Die GSC3574/3575 kann mit einer 20°-Halterung an der Wand, am Glas oder auf dem Schreibtisch montiert werden. Bitte beachten Sie die folgenden Schritte zur Installation:

Wandmontage mit 0°-Winkel

1. Bohren Sie sechs Löcher in die Wand, wobei Sie die Positionen der Löcher auf der 0°-Montagehalterung berücksichtigen, und setzen Sie dann die Dübel an die Position der Löcher.
2. Befestigen Sie die 0°-Montagehalterung mit den Selbstbohrschrauben an der Wand an den festgelegten Positionen.
3. Vergewissern Sie sich, dass die 0°-Installationshalterung wie in der Abbildung gezeigt richtig installiert ist.
4. Schließen Sie die Kabel an die entsprechenden GSC3574/3575-Anschlüsse auf der Rückseite an, und befestigen Sie die 0°-Installationshalterung mit dem GSC3575/74-Gerät mithilfe der beiden Befestigungsschrauben an der Unterseite des Geräts.
5. Richten Sie die Positionsschlitze auf der Rückseite des Geräts an der richtigen Position auf der Metallhalterung aus und drücken Sie sie dann nach unten.

5

4

Wandmontage mit 20°-Winkel

1. Bohren Sie sechs Löcher in die Wand, wobei Sie die Positionen der Löcher auf der 20°-Montagehalterung berücksichtigen, und setzen Sie dann die Dübel an die Position der Löcher.
2. Befestigen Sie den 20°-Installationswinkel mit den Selbstbohrschrauben an der Wand an den vorgegebenen Positionen.
3. Achten Sie darauf, dass die 20°-Installationshalterung wie in der Abbildung gezeigt richtig installiert ist.
4. Schließen Sie die Kabel an die entsprechenden GSC3574/75-Anschlüsse auf der Rückseite an, und befestigen Sie die 20°-Installationshalterung mit dem GSC3575/74-Gerät mithilfe der beiden Befestigungsschrauben an der Unterseite des Geräts.
5. Richten Sie die Positionsschlitze auf der Geräterückseite an der richtigen Position auf der 20°-Installationshalterung aus und befestigen Sie sie dann durch Herunterdrücken.

5

Glasklebehalterung für die Wandmontage

1. Reinigen Sie das Glas vor der Installation
2. Befestigen Sie das Glasklebeband an der 20°-Montagehalterung.
3. Befestigen Sie den 20°-Montagebügel mit seinem Glasklebeband auf dem Glas.
4. Nach der Anbringung mit doppelseitigem Klebeband verwenden Sie bitte zusätzliches Klebeband, um das Gerät zu befestigen.
5. Schließen Sie die Kabel an die entsprechenden Anschlüsse der GSC3574/75 an, und befestigen Sie den 20°-Installationswinkel mit den beiden Befestigungsschrauben an der GSC3575/74.
6. Richten Sie die Positionsschlitze auf der Geräterückseite an der richtigen Position auf der 20°-Installationshalterung aus und befestigen Sie sie dann durch Herunterdrücken.

1

3

3

6

5

3

GSC3574/3575 ANSCHLÜSSE

Buchsa	Anschluß		Funktion	Anmerkung
	Pin	Signal
1	1	IN8-	ALARMLingang8 [Aktiv]	Isolateter Alarmwingang zur Eränderung von Spannungssignaten, IN1 ist mit dem positiven Signalungung des Sensors verbunden, IN-ist mit dem negativen Signalausgang des Sensors oder GND des Sensors verbunden. Der aktive Spannungsbereich beträgt 9-15V.
	2	IN9+	ALARMLingang7 [Aktiv]
	3	IN7	ALARMLingang7 [Aktiv]
	4	IN7+
	5	GND	Stuckernetzel	12V Schichtspannung wird empfohlen, Spannungskereich 11V-13V, mindestans 1,5A bei 12V.
	6	+12V
2	1	NCI	Alarm Ausgang 1	Relais-Ausgang, öffnen oder schließen, max. 125V/0,5A [Wachwaherkannung] oder 50V/SC/2A (Schichtspannung)
	2	COM1
	3	NCI
	4	NO2	Alarm Ausgang 2
	5	COM2
	6	NC2
3	7	GND	ALARMLingang GND	Spannungreferenz für IN(1/2/3/4/5/6)
	8	IN1	ALARMLingang1[Passiv]	Alarmwingang, für den Anschluss von Garten wie Tastern/Schatern/Alarmersenzen
	9	IN2	ALARMLingang2[Passiv]
	10	IN3	ALARMLingang3[Passiv]
	11	IN4	ALARMLingang4[Passiv]
	12	IN5	ALARMLingang5[Passiv]
	13	IN6 ALARMLingang6[Passiv]
3	Micro-SD-Anschluss		Distanswicher	Untoritätst mikro3D/SCHC/90XC bis 512Gb
4	NFT/PuF-Port		Almontazione Ethernete Pol	Einlinser 10/100 Mbps Netzwerkonschluss, unterstützt 802,3 sf POL Stromversorgung
5	USB-Anschluss		Datenaustausch (US$2.0)	An der USB-Anschluss kann eine USG-festolaste (bis zu 2 TB)/Maas/fastatur angeschlossen werden. Die Standard Stromgrenze ist 460mA, und der Benutzer kann sie über das Web auf 1000mA konfigurieren.

1. Stellen Sie sicher, dass das Gerät eingeschaltet und mit dem Netzwerk verbunden ist.
2. Drücken Sie auf der Startseite auf „Einstellungen“.
3. Klicken Sie auf "Netzwerkstatus" um die IP Adresse anzuzeigen.
4. Tippen Sie die IP Adresse in den Browser an Ihrem PC (Siehe Skizze).
5. Geben Sie die die Anmeldeinformationen ein und wechseln Sie in das Konfigu-rationsmenü. (Herstellerseitig ist der Benutzername "admin", das Zufallspass-wort.can be found on the sticker at the back of the unit).

Das komplette Benutzer-Handbuch sowie weitere Informationen zur Konfiguration finden Sie unter: http://www.grandstream.com/our-products
