BEDIENUNGSANLEITUNG GDS3712 GRANDSTREAM

• Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modifizieren.
• Befolgen Sie unbedingt die Informationen zur Stromversorgung.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (-30°C bis 60°C) und Lagerung (-35°C bis 60°C)
• Bei einer Außentemperatur unter -30°C benötigt das Produkt 3 Minuten zum Vorheizen, anschließend startet es automatisch und ist einsatzbereit.
• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10–90% rel. Luftfeuchtigkeit (nicht-kondensierend)
• Bitte befolgen Sie die Installationsanweisung oder beauftragen Sie eine Fachfirma mit der Installation.

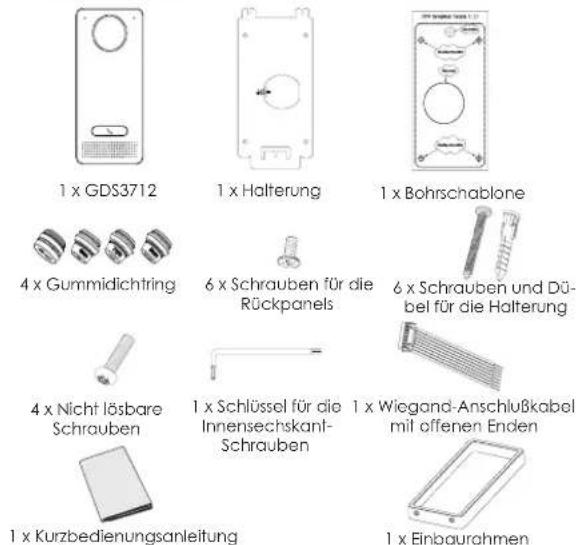

LIEFERUMFANG

1 x GDS3712 1 x Halterung 1 x Bohrschablone 4 x Gummidichtring 6 x Schrauben für die Rückpanels 6 x Schrauben und Dübel für die Halterung 4 x Nicht lösbare Schrauben 1 x Schlüssel für die Innensechskant-Schrauben 1 x Wiegand-Anschlußkabel mit offenen Enden 1 x Kurzbedienungsanleitung 1 x Einbaurahmen

MONTAGE GDS3712

Aufputzmontage

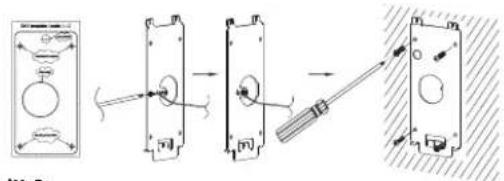

Schritt 1:

Nutzen Sie die mitgelieferte Bohrschablone Zum Anzeichnen der Montagelöcher. Bohren Sie die Löcher an der gewünschten Stelle und befestigen Sie die Wandhalterung fachgerecht mit Dübeln und Schrauben (Schraubendreher wird nicht mitgeliefert). Schließen Sie das Massekabel an die mit (XX-ground IconXX) markierte Anschlussmöglichkeit.

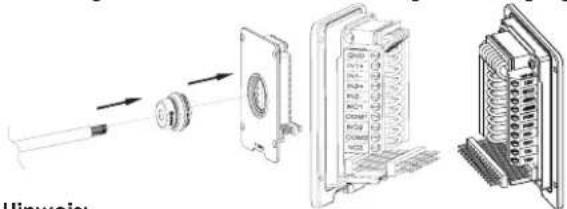

Führen Sie das Anschlusskabel (Cat5e oder Cat 6) durch die passende Gummitülle an der Geräterückseite. Die PIN-Belegung finden Sie am Ende dieser Kurz-Montageanleitung unter "GDS3712 Verkabelung, PIN-Belegung"

Hinweis:

Hinweis:

Zur Montage empfehlen wir eine Storchenschnabelzange und einen kleinen 2,5mm Schlitzschraubendreher. Die einzelnen Kabel sollten innerhalb der Installationszone nicht länger als 5cm sein. Achten Sie darauf, dass die Isolationsschicht der einzelnen Anschlusskabel sowie der Kabelmantel nicht beschädigt ist.

Schritt 3:

Vergewissern Sie sich, dass der Einbaurahmen passend platziert und die Kabel richtig verlegt sind. Drücken sie die GDS3712 mit dem Montagerahmen zusammen, anschließend verschrauben Sie beide Teile mit den mitgelieferten Schrauben.

Schnitt 4:

Schritt 4:

Entfernen sie die beiden Sicherheitsschrauben mit dem mitgelieferten Montagewerkzeug. Führen sie die GDS3712 mit dem Metallrahmen zusammen und drücken sie die GDS3712 anschließend nach unten in die passende Position.

Schrauben Sie nun die beiden Sicherheitsschrauben wieder hinein, beachten Sie bitte, dass die Schrauben nicht überdreht werden. Verschließen Sie die verbleibenden Löcher mit den beiliegenden Silikonstopfen und prüfen Sie abschließend den festen Sitz der Tür-sprechsteile.

Bitte beachten Sie hierzu die Anleitung zur "Unterputzmontage", dieses Montagekit wird von Grandstream separat gelieferl.

$$ \sim 3 9 \sim \sim 4 0 \sim $$

Installieren Sie bitte schrittweise wie nachfolgend be schrieben und illustriert.

HINWEIS: Bei allen Arbeiten an der GDS3712 Türsprechstelle MUSS diese von Stromnetz getrennt sein

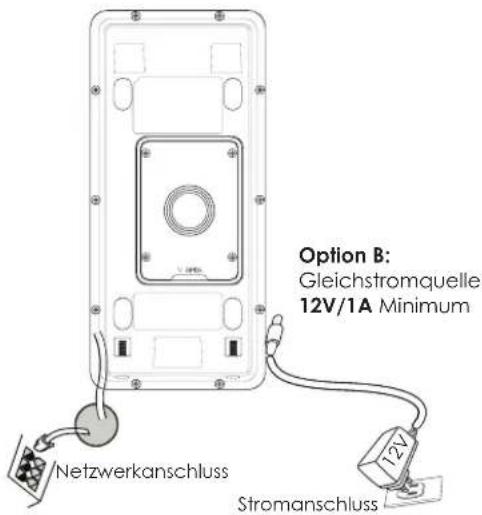

Option A:

RJ45 Ethernetkabel zum Klasse 3 PoE (Power over Ethernet) Switch.

Option B: Gleichstromquelle 12V/1A Minimum Netzwerkanschluss Stromanschluss

Hinweis:

Wählen Sie Option A für den Anschluß via PoE, oder Option B für den Anschluß über eine externe Stromversorgung.

Option A

Stecken Sie ein RJ45 Ethernetkabel in den (Klasse3) PoE Switch.

Option B

Schritt 1: Verwenden Sie ein externes 12V/1A Netzteil und verbinden Sie dessen Anschlusskabel mit dem jeweils richtigen "+" und "-" Anschluß am "12V, GND" Sockel. (Beachten Sie die vorherigen Montageanweisungen). Ist alles ordnungsgemäß verkabelt und angeschlossen, kann die externe Stromversorgung aktiviert werden.

Schritt 2: Stecken Sie das RJ45 Netzwerkkabel in den Switch oder Router.

Hinweis: Bitte beachten Sie "Schritt 2" in der Montageanleitung sowie die "GDS3712 Verkabelung und PIN-Belegung" für die Verkabelungs und Anschlußinformationen.

GDS3712 KONFIGURATION

In der Vorkonfiguration der GDS3712 ist hinterlegt, dass die GDS3712 die IP-Adresse über den lokalen DHCP-Server bezieht.

Um die IP-Adresse zur erfahren, verwenden Sie bitte das GS_Search (GS_Suche) Werkzeug, wie nachfolgend beschrieben

Hinweis: Ist kein DHCP-Server vorhanden, fällt die GDS3712 nach "5 Minutenohne DHCP"-Periode automatisch auf die IP-Adresse 192.168.1.168 zurück.

Schnitt 1: Laden Sie das Grandstream Suchwerkzeug GS_Search herunter:

http://www.grandstream.com/support/tools

Schritt 2: Starten Sie das GS_Search Werkzeug auf einem Computer, der im selben Netzwerk wie der DHCP-Server installiert ist.

Schrift 3: Klicken Sie den Button zur Suche nach Endgeräten.

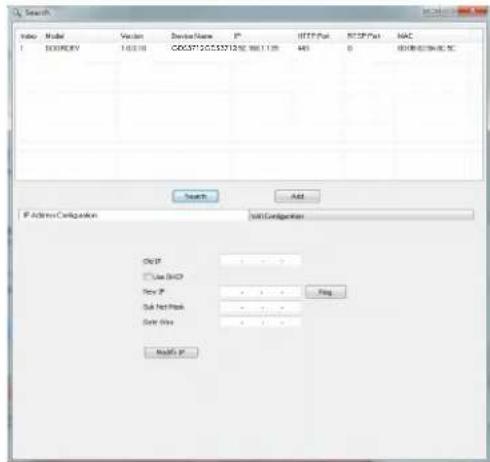

Schrift 4: Die gefundenen Endgeräte werden wie folgt angezeigt

Search Info Model工程项目 Version Device Name IP HTTP Port TCP Port MAC 1 EXERCIRV 1.05.10 CDC372C.CS372.9C 166.1.18 443 0 0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Search Add IP Address Configuration Unit Configuration Ctrl P - □ Use DHCP New P - Sub Net Pack - Only Box - Modify P

Schritt 5: Öffnen Sie den Web-Browser und geben Sie die angezeigte Web-Adresse der GDS3712 in die Adresszeile ein (angeführt von https://). Der voreingestellte Webzugang der GDS3712 nutzt HTTPS und port 443)

Schritt 6: Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produktaufkleber auf der Rückseite der GDS3712.

Hinweis: Bitte wechseln Sie die voreingestellten Passwörter umgehend um ein unbefugtes Anmelden an der GDS3712 zu verhindern. (Systemeinstellungen > Nutzerverwaltung)

Schrift 7: Nach dem Anmelden am Webzugang finden Sie linksseitig weitere Konfigurationsmöglichkeiten.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die WebSchnittstelle unter my_device_ip/gpl_license. Sie kann auch hier abgerufen werden: https://www.grandstream.com/legal/open-source-software

Um eine CD mit der Lizenz zu erhalten, senden Sie uns: [e-mail]

GDS3712 Verkabelung, PIN-Belegung

Buchse Pin	Signal Funktion
J2(Basic)3.81mm	1 TX+ (Orange/Weiss)	Ethernet,PoE 802.3af Class3.12.95W
	2 TX- (Orange)
	3 RX+ (Grün/Weiss)
	4 RX- (Grün)
	5 PoE_SP2 (Blau + Blau/Weiss)
	6 PoE_SP1 (Braun + Braun/Weiss)
	7 RS485_B	RS485
	8 RS485_A
	9 GND	Stromanschluss
	10 I2V
J3(Erweiterl)3.81mm	1 GND Alarm GND
	2 ALARM1_IN+	Alarm Eingang
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1	Alarm Ausgang
	7 COM1
	8 NO2	Elektronische Sperre9 COM
	10 NC2
J4(Spezial)2.0mm	1 GND (Schwarz) Wiegand Power GND
	2 WG_D1_OUT (Orange)	Wiegand Ausgangssignal
	3 WG_D0_OUT (Braun)
	4 LED (Blau)	Wiegand Ausgangs-LED-Signal
	5 WG_D1_IN (Weiss)	Wiegand Eingangssignal
	6 WG_D0_IN (Grün)
	7 BEEP (Gelb)	Wiegang Ausgangs-BEEP-Signal
	8.5 V (Rot) Wiegand Strom-Ausgang

Weitere Informationen zur Verkabelung finden Sie im Installationshandbuch der GDS3712

Elektronische Sperre			GDS3712 Verbindung			Tür
Typ	Strom AN	Strom AUS	NC2	NO2	COM2	Normaler Status
Notlauf	Abgeschlossen	Geöffnet				Abgeschlossen
						Geöffnet
Not-Sicherheitsschaltung	Geöffnet	Abgeschlossen				Abgeschlossen
						Geöffnet

Hinweis:

* Bitte wählen Sie die passende Verkabelung für den unterschiedlichen Türstatus "offen/geschlossen/normal"

* Elektronische Magnetschließungen arbeiten nur im Notlauf Modus

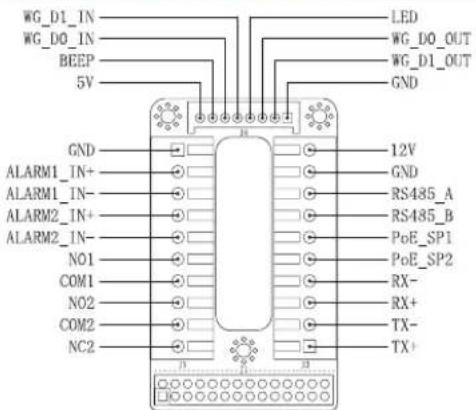

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Hinweis:

1. Stromversorgung PoE_SP1, PoE_SP2 mit Gleichspannung, Spannungsbereich 48V\~57V, ohne Polarität.

2. Stromversorgung mit PoE Verkabelung:

• PoE_SP1, braun und braun/weiß

- PoE_SP2, blau und blau/weiß

1. Die korrekte Gleichspannung kann auch über einen klassifizierten PoE Injektor bezogen werden.
