- 请不要拆卸或修改该设备
- 请严格按照要求提供所需电源
- 请不要在超出-30至60摄氏度环境下使用该设备；
请不要在超出-35至60摄氏度环境下保存该设备
- 如果温度低于 -30 摄氏度，设备将需要约 3 分钟预热才能启动和运行。
- 请在相对湿度10-90%的非凝结环境下使用该设备
- 请严格按照手册说明安装该设备或请专业电工人员安装

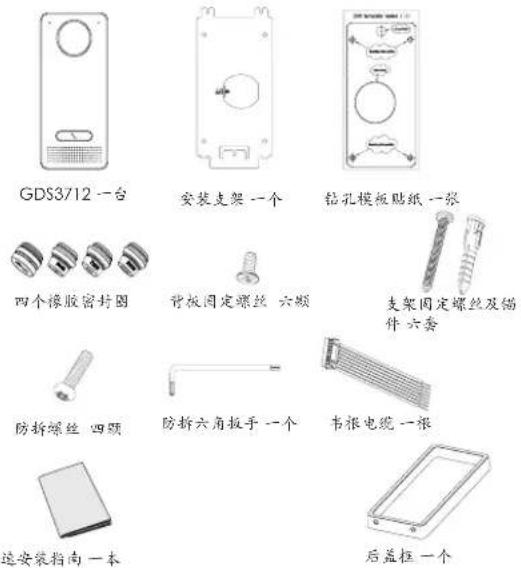

包装清单
快速安装指南一本
安装 GDS3712
墙面（表面）安装

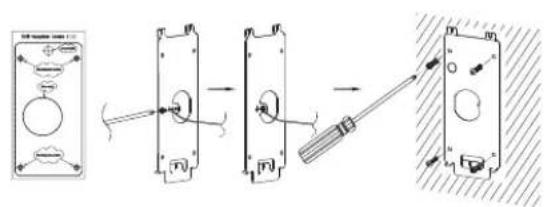

步骤1:
请将“钻孔模板”贴于墙面适当位置，钻孔并用提供的螺纹和锚件（不含螺丝刀）来固定安装支架。如果有地线，请将其连接并固定到安装支架标有地线标志的接口处。

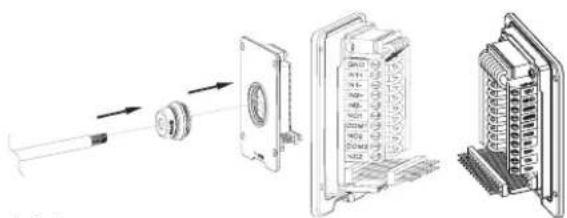

请将Cat5e或Cat6电缆（不含）穿过所选择的合适大小的橡胶密封套圈和背板，请参照本说明书尾部“GDS3712接线图衣”章节连接具体的线路。
强烈建议背叛接线操作时使用相应的工具如尖嘴钳，2.5mm口径平口螺丝刀等（不含）。建议剥除电缆外层包皮时长度少于2英寸。安装时不要将内层包皮剥除过多而造成有金属线裸露于接线座外（容易短路）。
$$ \sim 1 1 \sim \sim 1 2 \sim $$
步骤3:
检查预装的后盖框的位置，然后将装好线的背板合上盖紧，使其表面和设备背面平齐，用提供的背板固定螺丝将背板固定到设备上。
用提供的六角扳手取下预装的两颗防拆螺丝。仔细将GDS3712和已经固定于墙上的金属安装支架对齐（卡扣），按住并下拉GDS3712到正确的卡位。
用提供的六角扳手装回卸下的两颗防拆螺丝（不要过紧螺丝）。然后将两硅胶塞插入并盖住后盖框底部的螺丝孔。最后检查并完成安装。
请参照“墙内（嵌入式）安装附件”中的相关文档。该附件可以向Grandstream另行购买。
GDS3712 连接方法
请参照下图以及后面几页的操作说明。
严禁在GDS3712加电状态下连接电缆线至接线座或拔插装好线的后盖板。
方案A
将GDS3712的网线连接到（支持 Class 3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。


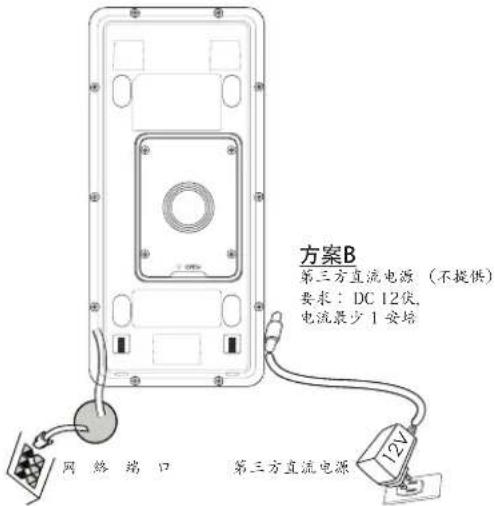

方案B 第三方直流电源（不提供） 要求：DC 12伏， 电流最少 1 安培 网络端口 第三方直流电源注意事项：
强烈建议选用方案A，支持Class3的网络供电交换机；或用方案B，满足要求的第三方直流电源。
\~13\~ \~14\~
方案A：
将GDS3712的网线连接到（支持Class3的）网络供电交换机相应端口上，由网络交换机通过网线供电（推荐该方式）。
方案B：
步骤1:
选择合适的第三方直流电源（不提供），要求 DC 12伏, 电流最少 1 安培。
将电源的“+，-”极正确的通过连线接到GDS3712的背板接线座子对应的端口“12V，GND”接线座口里。
步骤2:
将RJ45网线的另一端与集线器、交换机或路由器相连。
注意事项：
请参照前面“墙面（表面）安装”中的步骤2和本说明书尾部“GDS3712接线图表”章节来连接具体的线路。
GDS3712的配置
GDS3712默认通过DHCP获取IP地址，请将其连接到有DHCP服务器的网络环境里做初始配置。建议用静态DHCP（如果路由器支撑的话），或用静态IP地址。
想获知GDS3712的地址，可以通过运行“GS_Search”小工具。具体请见后面说明。
注意事项：
如果网络中没有DHCP服务器，CDS3712的缺省IP地址（在5分钟DHCP超时后）将是：192.168.1.168.
步骤1：下载并安装GS_Search小工具：
http://www.grandstream.com/support/tools
步骤 2: 在相同DHCP服务器下的和GDS3712位于相同网段上的电脑上安装并运行 GS_Search 小工具。
步骤3：点击钮开始找寻搜索设备。

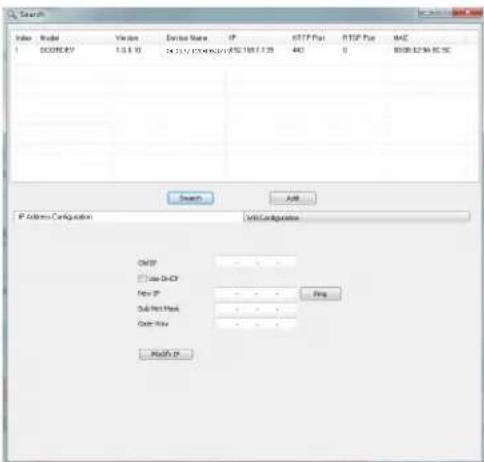

步骤 4: 搜索到的设备将会显示在如下图的界面中。
\~15\~ \~16\~
步骤 6: 输入管理员用户名和密码登入管理界面（管理员用户名的缺省值为: admin；缺省密码为随机值，写于GDS3712机体的贴纸上）
注意事项：
安全起见，强烈建议用户按照设备要求更改缺省管理员密码，并妥善保存密码。
步骤 7: 登入进管理页面后，点击选择左边菜单进入相应的详细参数配置和高级管理界面。
GNU GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面进行访问：http://IP/gpl_license。它也可以在这里访问。https://www.grandstream.com/lcgal/open-source-software
如果需要包含GPL源代码信息的CD，请发邮件到info@grandstream.com 提交请求。
GDS3712接线图表
| 插座针信号功能 | |||
| J2(基本)3.81mm | 1 | TX-(橙/白色) | Ethernet, PoE 802.3of Class3, 12.95Wall |
| 2 | TX-(橙色) | ||
| 3 | RX-(绿/白色) | ||
| 4 | RX-(绿色) | ||
| 5 | PoE_SP2 (蓝色+蓝/白色) | ||
| 6 | PoE_SP1 (棕色+棕/白色) | ||
| 7 | RS485 B | RS485 | |
| 8 | RS485_A | ||
| 9 | GND | 电源 | |
| 10 | 12V | ||
| J3(高级)3.81mm | 1 | GND | 报警信号地 |
| 2 | ALARM1_IN+ | 报警输入 | |
| 3 | ALARM1_IN- | ||
| 4 | ALARM2_IN+ | ||
| 5 | ALARM2_IN- | ||
| 6 | NO1 | 报警输出 | |
| 7 | COM1 | ||
| 8 | NO2 | 电锁接口 | |
| 9 | COM2 | ||
| 10 | NC2 | ||
| J4(特殊)2.0mm | 1 | GND (黑色) 韦根接口电源地 | |
| 2 | WG_D1_OUT (橙色) | 韦根接口信号输出 | |
| 3 | WC_DO_OUT (棕色) | ||
| 4 | LED (蓝色) 韦根接口LED信号 | 输出 | |
| 5 | WG_D1_IN (白色) | 韦根接口信号输入 | |
| 6 | WC_DO_IN (绿色) | ||
| 7 | BEEP (黄色) 卡根接口BEEP端 | 鸣输出 | |
| 8 | 5V (红色) 卡根接口电源输出 | (5伏) | |
更详细的接线，接口等信息，请参照GDS3712用户手册。
\~17\~ \~18\~
| 电锁类型 | GDS3712接口端 | 门锁常态 | ||||
| 类型 | 通电状态 | 断电状态 | NC2 | NO2 | COM2 | |
| 断电常开NO型 | 上锁 | 开锁 | ■ | ■ | 上锁 | |
| ■ | ■ | 开锁 | ||||
| 断电常关NC型 | 开锁 | 上锁 | ■ | ■ | 上锁 | |
| ■ | ■ | 开锁 | ||||
| 注意: *请依据电锁类型以及门常态所需上锁状态选择正确的接法。*电磁锁因消防安全需求都为断电常开型,因此请接到NC和COM端。 | ||||||


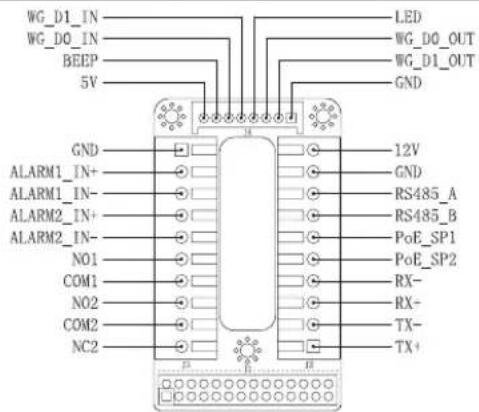

WG_D1_IN WG_D0_IN BEEP 5V LED WG_D0_OUT WG_D1_OUT GND GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX- TX- TX+注意事项：
1) PoE_SP1, PoE_SP2 管脚为直流供电，电压范围：48V-57V，无正负极
2) PoE 网线供电接法：
- PoE_SP1,棕色+棕/白色两根电缆并接
- PoE_SP2. 蓝色 + 蓝/白色 两根电缆并接
3) DC直流电源可以从合乎电源要求的合格的 PoE Injector 里获取
