РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDS3712 GRANDSTREAM

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открывать, разбирать или изменять устройство
• Строго соблюдайте требования источника питания
• Не подвергайте воздействию температуры вне диапазона от -30 °C до 60 °C при эксплуатации и от -35°C до 60°C при хранении
• Если температура ниже -30 градусов, устройству потребуется около 3 минут, чтобы нагреться перед загрузкой и работой.
• Не допускается использовать устройство при тносительной влажности вне диапазона 10-90 (без конденсата)
• Пожалуйста, строго следуйте инструкциям по установке или наймите профессионала для правильной установки

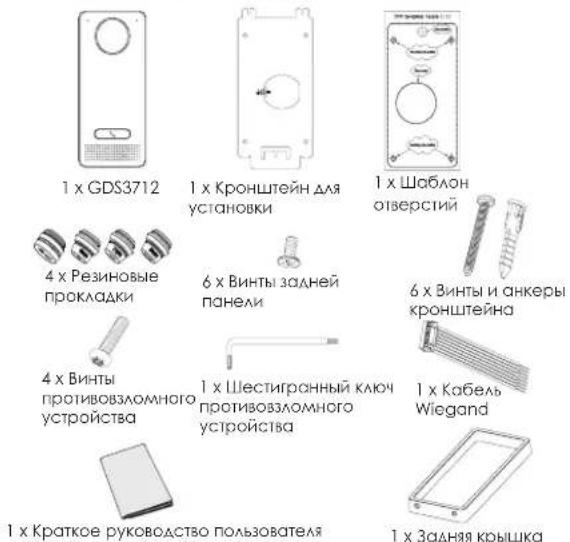

КОМПЛЕКТ ПОСТАВКИ

1 x GDS3712 1 x Кронштейн для установки 1 x Шаблон отверстий 4 x Резиновые прокладки 6 x Винты задней панели 6 x Винты и анкеры кронштейна 4 x Винты противовзломного устройства 1 x Шестигранный ключ противовзломного устройства 1 x Кабель Wiegand 1 x Краткое руководство пользователя 1 x Задняя крышка

МОНТАЖ GDS3712

Настенный (поверхностный) монтаж

War 1:

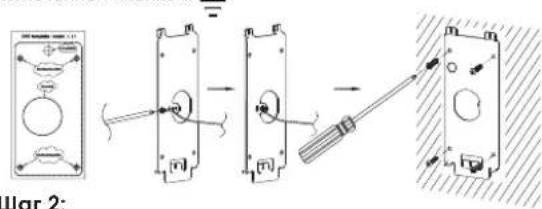

Используя "шаблон для сверления" просверлите отверстия на выбранном месте на стене, затем смонтируйте установочный кронштейн, используя 4 винта и анкера, входящие в комплект поставки (отвёртка в комплект не входит). Подключите и закрепите провод заземления к земле кронштейна, помеченной иконкой.

Jar 2:

War 2:

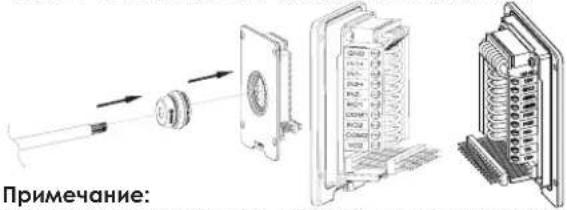

Протяните кабель Cat5e или Cat6 (не входят в комплект поставки) через резиновую прокладку, выбрав нужный размер, и заднюю панель, пожалуйста, смотрите штырьковые соединения в "ТАБЛИЦЕ КАБЕЛЬНОЙ РАЗВОДКИ GDS3712" в конце краткого руководства по установке.

Примечание:

Примечание:

Рекомендуется использовать острогубцы и плоскую отвёртку 2,5 мм (не входят в комплект поставки). Рекомендовано зачищать провода на менее чем 2 дюйма. НЕ допускайте наличие оголённого металла вне розетки, в следствие избыпочного снятия пластиковой изоляции провода.

War 3: Убедитесь, что "задняя крышка" на месте, задняя крышка для проводов в порядке. Установите заподлицо рамку и заднюю панель устройства, затянице с помощью винтов, поставляемых в комплекте.

Mar 4:

War 4: Выкрутите два винта защиты от вскрытия с помощью шестигранного ключа. Тщательно прижмите GDS3712 к металлической скобе на стене, нажмите и потяните GDS3712 вниз в нужное положение.

War 5: Вкрутите два винта защиты от вскрытия винты обратно с помощью шестигранного ключа (не перетягивайте винты). закройте два отверстия для винтов на нижней части "Задней крышки", используя две резиновых заглушки. Сделайте финальную проверку и завершите установку.

Настенный (встроенный) монтаж Пожалуйста, используйте "Комплект для настенного (встроенного) монтажа", который можно отдельно заказать в компании Grandstream.

$$ \sim 5 7 \sim \sim 5 8 \sim $$

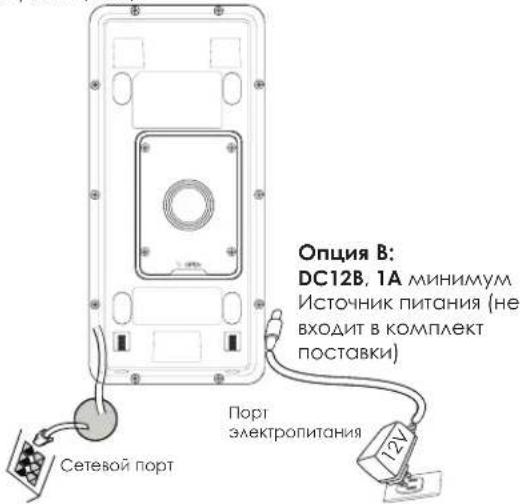

ПОДКЛЮЧЕНИЕ GDS3712

Смотрите изображение ниже и следуйте инструкциям на следующей странице.

Отключите питание GDS3712 при подключении проводов или подсоединении/отсоединении задней панели!

Опция А: RJ45 Ethernet кабель в (Класс 3) Power over Ethernet (PoE) коммутатор.

Опция В: DC12B, 1A минимум Источник питания (не входит в комплект поставки) Порт электропитания Сетевой порт

Примечание: Выберите Опцию А, при использовании РоЕ коммутатора (Класс 3); ИЛИ: Опцию В, при использовании стороннего источника питания.

Опция А

Вставьте RJ45 Ethernet кабель в (Класс 3) Power over Ethernet(PoE) коммутатор.

Опция В

War 1:

Выберите внешний источник питания DC12B, минимум 1A (не входит в комплект поставки). Правильно подключите, соблюдая полюсовку “+,” силовой кабель к разъёму "12V, GND" гнезда GDS3712 (инструкции смотрите на предыдущей странице). Подключите источник питания.

War 2:

Подключите Ethernet кабель к сети, коммутатору/концентратору или маршрутизатору

Примечание:

Пожалуйста, смотрите "Шаг 2" в разделе "МОНТАЖ GDS3712" и "ТАБЛИЦУ КАБЕЛЬНОЙ РАЗВОДКИ GDS3712" в конце краткой инструкции по установке для изображений и инструкций по разводке и соединениям.

КОНФИГУРАЦИЯ GDS3712

По умолчанию GDS3712 настроен на получение IP-адреса от DHCP-сервера, на котором расположено устройство.

Для того что бы узнать какой IP-адрес присвоен Вашему GDS3712, пожалуйста используйте средство GS_Search, как показано в нижеследующих шагах.

NПримечание:

Если DHCP недоступен, IP-адрес GDS3712 по умолчанию (через 5 минут с таймаута DHCP) будет 192.168.1.168.

War 2: Запустите GS_Search компании Grandstream на компьютере, подключённом к той же сети/DHCP-серверу.

War 3: Щёлкните на кнопку 📁д-запуска обнаружения устройств.

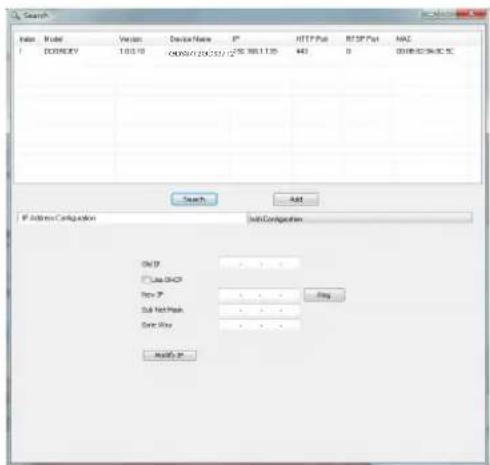

War 4: Обнаруженное устройство отобразится в поле вывода, как показано ниже.

War 5: Откройте веб-браузер и введите отображённый IP-адрес GDS3712 начиная с https:// для входа в веб ГИП. (По соображениям безопасности, для веб доступа GDS3712 использует HTTPS и порт 443).

War 6: Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - "admin", случайный пароль по умолчанию можно найти на наклейке на GDS370).

Примечание: По соображениям безопасности, обязательно измените пароль администратора по умолчанию, перейдя в Системные настройки > Управление пользователями.

War 7: После входа в веб ГИП, щёлкните по меню слева веб интерфейса для более детальных и расширенных настроек.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. С ним также можно ознакомиться здесь: https://www.grandstream.com/legal/open-source-software

Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

Jack-разъём	Шырь	Сигнал Функция
J2(Баровые)3.81mm	1 TX+ ( Оранжевый/ Белый)		PoE 802.3af Класс3.12.95W
	2 TX- (Оранжевый)
	3 RX+ (Зелёный/Белый)
	4 RX- (Зелёный)
	5	PoE_SP2 (Синий + Синий/ Белый)
	6	PoE_SP1 (Коричневый + Коричневый/ Белый)
	7 RS 485_B		RS485
	8 RS 485_A
	9 GND		Блок питания
	10 T2V
J3(Росширенные)3.81mm	1 GND		Сигнализатор зазомления
	2 A ARM1_IN+		Alarm вход
	3 A ARM1_IN-
	4 A ARM2_IN+
	5 A ARM2_IN-
	6 NO1		Alarm выход
	7 COM1
	8 NO2		Электрический замок
	9 COM2
	10 NC2
J4(Степионные)2.0mm	1 GND (Чёрный) Wiegand GND
	2 WG_D1_OUT ( Оранжевый)		Wiegand выходной сигнал
	3 WG_D0_OUT ( Коричневый)
	4 LED (Синий)		Wiegand выходной сигнал СИД
	5 WG_D1_IN (Белый)		Wiegand входной сигнал
	6 WG_D0_IN (Зелёный)
	7 BEEP (Жёлтый)		Wiegand выходной звуковой сигнал
	8 SY (Красный)		Wiegand выходная мощность

Для более подробной информации о кабельной разводке GDS3712, пожалуйста, смотрите Руководство пользователя.

Электрический замок			Подключение GDS3712			Дверь
Тип	Питание вкл.	Питание выкл.	NC2	NO2	COM2	Нормальное состояние
Нормально-открытая	Закрыть	Открыть				Закрыть
						Открыть
Нормально-закрытая	Открыть	Закрыть				Закрыть
						Открыть

Примечание:

* Пожалуйста, выберите правильную разводку, основываясь на типе электрозащёлки/замка и нормальном состоянии двери.
* Электронный магнитный замок будет работать ТОЛЬКО в режиме Нормально-открытая.

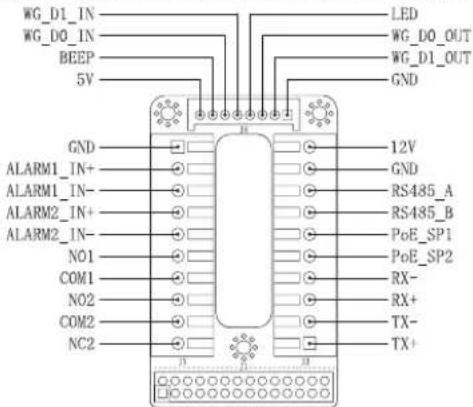

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Примечание:

1) Питание PoE_SP1, PoE_SP2 от DC, диапазон напряжения 48B\~57B,
без полярности.
2) Кабели питания от РоЕ:
PoE_SP1, коричневый и коричнево-белый бандаж
PoE_SP2, синий и сине-белый бандаж
3) DC питание можно получить от подходящего PoE-инжектора.
