GDS3702 - Домофон GRANDSTREAM - Бесплатное руководство пользователя

Тип продукта	Домофон
Бренд	Grandstream
Модель	GDS3702
Питание	PoE IEEE 802.3af (Класс 3, 12.95 Вт) или адаптер DC 12 В (минимум 1 А, не входит в комплект)
Сетевое подключение	Ethernet RJ45 10/100 Мбит/с
Дополнительные интерфейсы	RS485, Wiegand (вход/выход), сигнализация (2 входа, 2 выхода), электрический замок (реле NO/COM/NC)
Диапазон рабочих температур	от -30 °C до 60 °C
Диапазон температур хранения	от -35 °C до 60 °C
Рабочая влажность	10 % до 90 % относительной влажности (без конденсации)
Монтаж	Настенный, накладной (с крепежом в комплекте) или встраиваемый (опциональный комплект)
Защита	Вандалозащитные винты, резиновая уплотнительная прокладка
Комплектация	Краткое руководство по установке, задняя крышка, винты, дюбели, шестигранный ключ, силиконовые заглушки
Конфигурация IP по умолчанию	DHCP (резервный адрес 192.168.1.168 при отсутствии DHCP-сервера)
Доступ к веб-интерфейсу	HTTPS, порт 443 (по умолчанию)
Учетные данные по умолчанию	Имя пользователя: admin; пароль: случайный (на наклейке устройства)
Соответствие	PoE 802.3af Класс 3
Рекомендуемые инструменты для установки	Универсальные плоскогубцы, плоская отвертка 2,5 мм, шестигранный ключ (в комплекте)
Рекомендуемый сетевой кабель	Cat5e или Cat6 (не входит в комплект)
Функции безопасности	Сигнализация входа/выхода, обнаружение открытия (через контакт сигнализации)
Программное обеспечение для поиска	Инструмент GS_Search доступен на www.grandstream.com/support/tools

Часто задаваемые вопросы - GDS3702 GRANDSTREAM

Как подключить GDS3702 к питанию?

GDS3702 может питаться через коммутатор PoE (IEEE 802.3af класс 3) при подключении кабеля Ethernet RJ45 к сетевому порту, или через сетевой адаптер DC 12V/1A (не входит в комплект) к разъему питания. Схему подключения см. в таблице соединений.

Какой IP-адрес по умолчанию у GDS3702?

По умолчанию GDS3702 использует DHCP. Если DHCP-сервер недоступен в течение 5 минут, резервный IP-адрес — 192.168.1.168. Используйте инструмент GS_Search для поиска назначенного адреса.

Как получить доступ к веб-интерфейсу настройки?

Откройте браузер и введите https:// (порт HTTPS 443 по умолчанию). Войдите с именем пользователя admin и случайным паролем, напечатанным на наклейке устройства.

Как сбросить GDS3702 до заводских настроек?

В инструкции не указана процедура аппаратного сброса. Обратитесь к полному руководству пользователя или в службу поддержки Grandstream. Обычно удерживайте кнопку сброса нажатой в течение 10 секунд.

Можно ли использовать GDS3702 с электрическим замком?

Да, GDS3702 имеет релейный выход (NO2/COM2/NC2) для управления электрическим замком. Подключение зависит от типа замка (нормально разомкнутый или нормально замкнутый). См. таблицу соединений и руководство.

Каковы требования к проводке для установки?

Используйте кабель Cat5e или Cat6 для Ethernet. Для питания PoE необходимо подключить пары синий/сине-белый (PoE_SP2) и коричневый/коричнево-белый (PoE_SP1). Следуйте таблице соединений J2 и J3.

Работает ли GDS3702 в холодную погоду?

Да, его диапазон рабочих температур составляет от -30°C до 60°C. При температуре ниже -30°C устройству требуется около 3 минут для прогрева перед запуском.

Как установить GDS3702 на поверхность?

Просверлите отверстия по шаблону сверления, закрепите монтажный кронштейн винтами и дюбелями, протяните кабель, подключите провода (см. таблицу соединений), затем установите заднюю крышку и закрепите устройство защитными винтами.

Могу ли я использовать сетевой адаптер вместо PoE?

Да, вариант B требует источник DC 12V/1A минимум (не входит в комплект). Подключите плюс (+) к клемме 12V, а минус (-) к GND на разъеме J2. Соблюдайте полярность.

Где найти пароль по умолчанию для GDS3702?

Случайный пароль напечатан на наклейке, прикрепленной к устройству. Он также доступен через инструмент GS_Search. Измените его после первого входа в разделе Системные настройки > Управление пользователями.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDS3702 GRANDSTREAM

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открывать, разбирать или изменять устройство
• Строго соблюдайте требования источника питания
• Не подвергайте воздействию температуры вне диапазона от -30 °C до 60 °C при эксплуатации и от -35°C до 60°C при хранении
• Если температура ниже -30 градусов, устройству потребуется около 3 минут, чтобы нагреться перед загрузкой и работой.
• Не допускается использовать устройство при тносительной влажности вне диапазона 10-90 (без конденсата)
• Пожалуйста, строго следуйте инструкциям по установке или наймите профессионала для правильной установки

КОМПЛЕКТ ПОСТАВКИ

1 x GDS3702 4 x Резиновые прокладки 4 x Винты противозломного устройства 1 x Краткое руководство пользователя 1 x Кронштейн для установки 6 x Винты задней панели 1 x Шестигранный ключ противозломного устройства 1 x Шаблон оверстий 6 x Винты и анкеры кронштейна 1 x Кабель Wiegand 1 x Задняя крышка

МОНТАЖ GDS3702

Настенный (поверхностный) монтаж

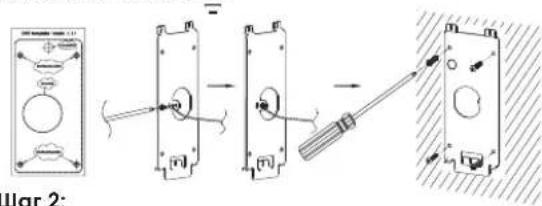

War 1:

Используя "шаблон для сверления" просверлите отверстия на выбранном месте на стене, затем смонтируйте установочный кронштейн, используя 4 винта и анкера, входящие в комплект поставки (отвёртка в комплект не входит). Подключите и закрепите провод заземления (если есть) к земле кронштейна, помеченной иконкой.

Jar 2:

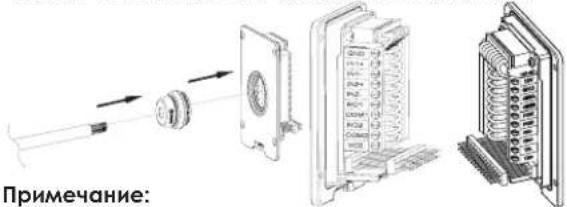

War 2:

Протяните кабель Cat5e или Cat6 (не входят в комплект поставки) через резиновую прокладку, выбрав нужный размер, и заднюю панель, пожалуйста, смотрите штырьковые соединения в "ТАБЛИЦЕ КАБЕЛЬНОЙ РАЗВОДКИ GDS3702" в конце краткого руководства по установке.

Примечание:

Примечание:

Рекомендуется использовать острогубцы и плоскую отвёртку 2,5 мм (не входят в комплект поставки). Рекомендовано зачищать провода на менее чем 2 дюйма. НЕ допускайте наличие оголённого металла вне розетки, в следствие избыпочного снятия пластиковой изоляции провода.

War 3: Убедитесь, что "Задняя крышка" на месте, задняя крышка для проводов в порядке. Установите заподлицо рамку и заднюю панель устройства, затянице с помощью винтов, поставляемых в комплекте.

4:

War 4: Выкрутите два винта защиты от вскрытия с помощью шестигранного ключа. Тщательно прижмите GDS3702 к металлической скобе на стене, нажмите и потяните GDS3702 вниз в нужное положение.

War 5: Вкрутите два винта защиты от вскрытия винты обратно с помощью шестигранного ключа (не перетяивайте винты). закройте два отверстия для винтов на нижней части "Задней крышки", используя две резиновых заглушки. Сделайте финальную проверку и завершите установку.

Настенный (встроенный) монтаж Пожалуйста, используйте "Комплект для настенного (встроенного) монтажа", который можно отдельно заказать в компании Grandstream.

$$ \sim 5 7 \sim \sim 5 8 \sim $$

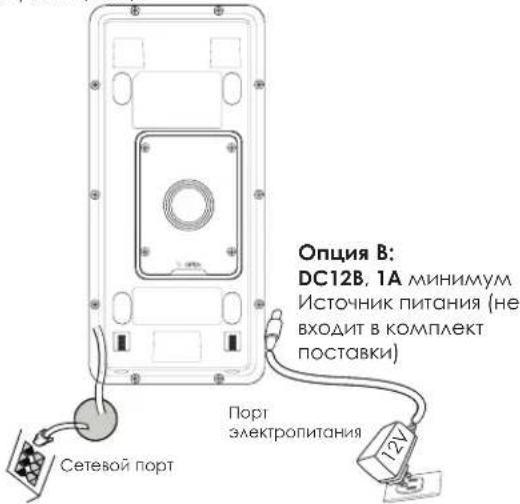

ПОДКЛЮЧЕНИЕ GDS3702

Смотрите изображение ниже и следуйте инструкциям на следующей странице.

Отключите питание GDS3702 при подключении проводов или подсоединении/отсоединении задней панели!

Опция А: RJ45 Ethernet кабель в (Класс 3) Power over Ethernet (PoE) коммутатор.

Опция В: DC12B, 1A минимум Источник питания (не входит в комплект поставки) Порт электропитания Сетевой порт

Примечание: Выберите Опцию А, при использовании РоЕ коммутатора (Класс 3); ИЛИ: Опцию В, при использовании стороннего источника питания.

Опция А

Вставьте RJ45 Ethernet кабель в (Класс 3) Power over Ethernet(PoE) коммутатор.

Опция В

War 1:

Выберите внешний источник питания DC12B, минимум 1A (не входит в комплект поставки). Правильно подключите, соблюдая полюсовку “+,” силовой кабель к разъёму "12V, GND" гнезда GDS3702 (инструкции смотрите на предыдущей странице). Подключите источник питания.

War 2:

Подключите Ethernet кабель к сети, коммутатору/концентратору или маршрутизатору

Примечание:

Пожалуйста, смотрите "Шаг 2" в разделе "МОНТАЖ GDS3702" и "ТАБЛИЦУ КАБЕЛЬНОЙ РАЗВОДКИ GDS3702" в конце краткой инструкции по установке для изображений и инструкций по разводке и соединениям.

КОНФИГУРАЦИЯ GDS3702

По умолчанию GDS3702 настроен на получение IP-адреса от DHCP-сервера, на котором расположено устройство.

Для того что бы узнать какой IP-адрес присвоен Вашему GDS3702, пожалуйста используйте средство GS_Search, как показано в нижеследующих шагах.

NПримечание:

Если DHCP недоступен, IP-адрес GDS3702 по умолчанию (через 5 минут с таймаута DHCP) будет 192.168.1.168.

War 2: Запустите GS_Search компании Grandstream на компьютере, подключённом к той же сети/DHCP-серверу.

War 3: Щёлкните на кнопку Search для запуска обнаружения устройств.

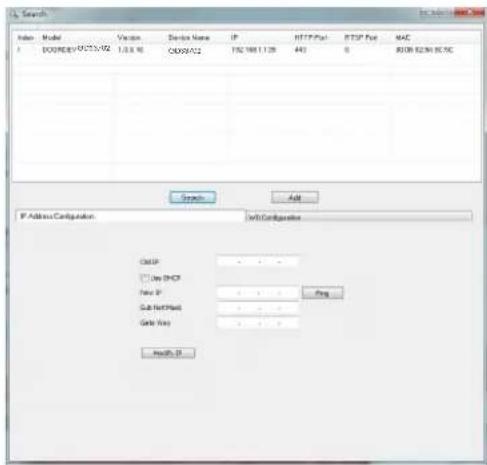

War 4: Обнаруженное устройство отобразится в поле вывода, как показано ниже.

Index Model Version Device Name IP HTTP Port HTTP Type MAC 1 DOOR/05/2024 1.0.0 MB COD/05/2024 192 188 1 128 443 0 8008 82.96 8C/NC Search Add IP Address Configuration: Soft Configuration COM Use DHCP New IP Sub-NetPath Get View Play Path Play Path

War 5: Откройте веб-браузер и введите отображённый IP-адрес GDS3702 начиная с https:// для входа в веб ГИП. (По соображениям безопасности, для веб доступа GDS3702 использует HTTPS и порт 443).

War 6: Для входа введите имя пользователя и пароль. (Имя пользователя администратора по умолчанию - "admin", случайный пароль по умолчанию можно найти на наклейке на GDS370).

Примечание: По соображениям безопасности, обязательно измените пароль администратора по умолчанию, перейдя в Системные настройки > Управление пользователями.

War 7: После входа в веб ГИП, щёлкните по меню слева веб интерфейса для более детальных и расширенных настроек.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. С ним также можно ознакомиться здесь: http://www.grandstream.com/legal/open-source-software

Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

Jack-разъём	Имн.	Сигнал Функция
J2(Базовые)3.81mm	1 TX	+ ( Оранжевый/ Белый)	PoE 802.3af Класс3.12.95W
	2 TX	- (Оранжевый)
	3 RX	+ (Зелёный/Белый)
	4 RX	- (Зелёный)
	5	PoE_SP2 (Синий + Синий/ Белый)
	6	PoE_SP1 (Коричневый + Коричневый/ Белый)
	7 RS	485_B	RS485
	8 RS	485_A
	9 GND		Блок питания
	10 V
J3(Росширенные)3.81mm	1 GND		Сигнализатор зазомления
	2 A	ARM1_IN+	Alarm вход
	3 A	ARM1_IN-
	4 A	ARM2_IN+
	5 A	ARM2_IN-
	6 NO1		Alarm выход
	7 COM1
	8 NO2		Электрический замок
	9 COM2
	10 NC2
J4(Степиальные)2.0mm	1 GND (Чёрный) Wiegand GND
	2 WG_D1_OUT ( Оранжевый)		Wiegand выходной сигнал
	3 WG_D0_OUT ( Коричневый)
	4 LED (Синий)		Wiegand выходной сигнал СИД
	5 WG_D1_IN (Белый)		Wiegand входной сигнал
	6 WG_D0_IN (Зелёный)
	7 BEEP (Жёлтый)		Wiegand выходной звуковой сигнал
	8 S/V (Красный)		Wiegand выходная мощность

Для более подробной информации о кабельной разводке GDS3702, пожалуйста, смотрите Руководство пользователя.

Электрический замок			Подключение GDS3702			Дверь
Тип	Питание вкл.	Питание выкл.	NC2	NO2	COM2	Нормальное состояние
Нормально-открытая	Закрыть	Открыть				Закрыть
						Открыть
Нормально-закрытая	Открыть	Закрыть				Закрыть
						Открыть

Примечание:

* Пожалуйста, выберите правильную разводку, основываясь на типе электрозащёлки/замка и нормальном состоянии двери.
* Электронный магнитный замок будет работать ТОЛЬКО в режиме Нормально-открытая.

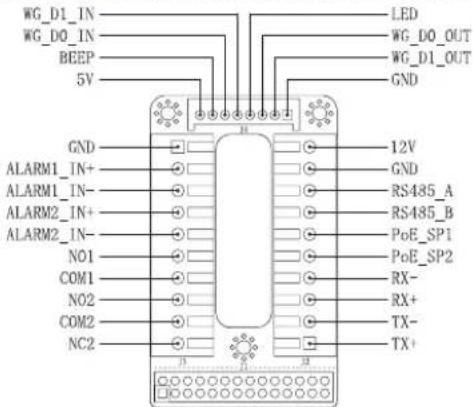

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Примечание:

1) Питание PoE_SP1, PoE_SP2 от DC, диапазон напряжения 48B\~57B,
без полярности.
2) Кабели питания от РоЕ:
PoE_SP1, коричневый и коричнево-белый бандаж
PoE_SP2, синий и сине-белый бандаж
3) DC питание можно получить от подходящего PoE-инжектора.
