GDS3702 - Citofono GRANDSTREAM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Citofono
Marca	Grandstream
Modello	GDS3702
Alimentazione	PoE IEEE 802.3af (Classe 3, 12.95 W) o adattatore DC 12 V (1 A minimo, non incluso)
Connettività di rete	Ethernet RJ45 10/100 Mbps
Interfacce aggiuntive	RS485, Wiegand (ingresso/uscita), allarme (2 ingressi, 2 uscite), serratura elettrica (relè NO/COM/NC)
Intervallo di temperatura operativa	-30 °C a 60 °C
Intervallo di temperatura di stoccaggio	-35 °C a 60 °C
Umidità operativa	10% a 90% UR (senza condensa)
Montaggio	A parete in superficie (con supporto fornito) o da incasso (kit opzionale)
Protezione	Viti antisabotaggio, guarnizione in gomma di tenuta
Contenuto della confezione	Guida rapida all'installazione, coperchio posteriore, viti, tasselli, chiave esagonale, tappi in silicone
Configurazione IP predefinita	DHCP (indirizzo di riserva 192.168.1.168 se nessun server DHCP)
Accesso all'interfaccia web	HTTPS, porta 443 (predefinita)
Credenziali predefinite	Nome utente: admin; password: casuale (sull'etichetta del dispositivo)
Conformità	PoE 802.3af Classe 3
Utensili consigliati per l'installazione	Pinza universale, cacciavite piatto 2,5 mm, chiave esagonale (fornita)
Cavo di rete consigliato	Cat5e o Cat6 (non incluso)
Funzionalità di sicurezza	Allarme ingresso/uscita, rilevamento apertura (tramite contatto allarme)
Software di ricerca	Strumento GS_Search disponibile su www.grandstream.com/support/tools

Domande frequenti - GDS3702 GRANDSTREAM

Come collegare il GDS3702 all'alimentazione?

Il GDS3702 può essere alimentato tramite uno switch PoE (IEEE 802.3af Classe 3) collegando un cavo Ethernet RJ45 alla porta di rete, o tramite un adattatore di alimentazione DC 12V/1A (non incluso) sul connettore di alimentazione. Fare riferimento alla tabella di connessione per il cablaggio.

Qual è l'indirizzo IP predefinito del GDS3702?

Per impostazione predefinita, il GDS3702 utilizza il DHCP. Se nessun server DHCP è disponibile dopo 5 minuti, l'indirizzo IP di riserva è 192.168.1.168. Utilizzare lo strumento GS_Search per trovare l'indirizzo assegnato.

Come accedere all'interfaccia web di configurazione?

Aprire un browser e inserire https:// (porta HTTPS 443 predefinita). Accedere con il nome utente admin e la password casuale stampata sull'etichetta del dispositivo.

Come ripristinare il GDS3702 alle impostazioni di fabbrica?

Il manuale non specifica la procedura di ripristino hardware. Consultare il manuale utente completo o contattare il supporto Grandstream. Generalmente, tenere premuto un pulsante di reset per 10 secondi.

Si può utilizzare il GDS3702 con una serratura elettrica?

Sì, il GDS3702 dispone di una uscita relè (NO2/COM2/NC2) per comandare una serratura elettrica. Il cablaggio dipende dal tipo di serratura (sicurezza intrinseca o sicurezza in caso di guasto). Fare riferimento alla tabella di connessione e al manuale.

Quali sono i prerequisiti di cablaggio per l'installazione?

Utilizzare un cavo Cat5e o Cat6 per Ethernet. Per l'alimentazione PoE, le coppie blu/blu-bianco (PoE_SP2) e marrone/marrone-bianco (PoE_SP1) devono essere collegate. Seguire la tabella di connessione J2 e J3.

Il GDS3702 funziona con tempo freddo?

Sì, il suo intervallo di temperatura operativa è da -30°C a 60°C. Sotto -30°C, il dispositivo impiega circa 3 minuti per riscaldarsi prima di avviarsi.

Come montare il GDS3702 a superficie?

Praticare i fori secondo il modello di foratura, fissare il supporto di installazione con viti e tasselli, far passare il cavo, collegare i fili (vedere tabella di connessione), quindi posizionare il coperchio posteriore e fissare il dispositivo con le viti di sicurezza.

Posso utilizzare un adattatore di rete invece del PoE?

Sì, l'opzione B richiede una sorgente DC 12V/1A minimo (non fornita). Collegare il positivo (+) al terminale 12V e il negativo (-) a GND sul connettore J2. Assicurarsi di rispettare la polarità.

Dove trovare la password predefinita del GDS3702?

La password casuale è stampata su un'etichetta applicata sul dispositivo. È anche accessibile tramite lo strumento GS_Search. Cambiarla dopo il primo accesso da Impostazioni di Sistema > Gestione Utenti.

MANUALE UTENTE GDS3702 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

BRANDSTREAM

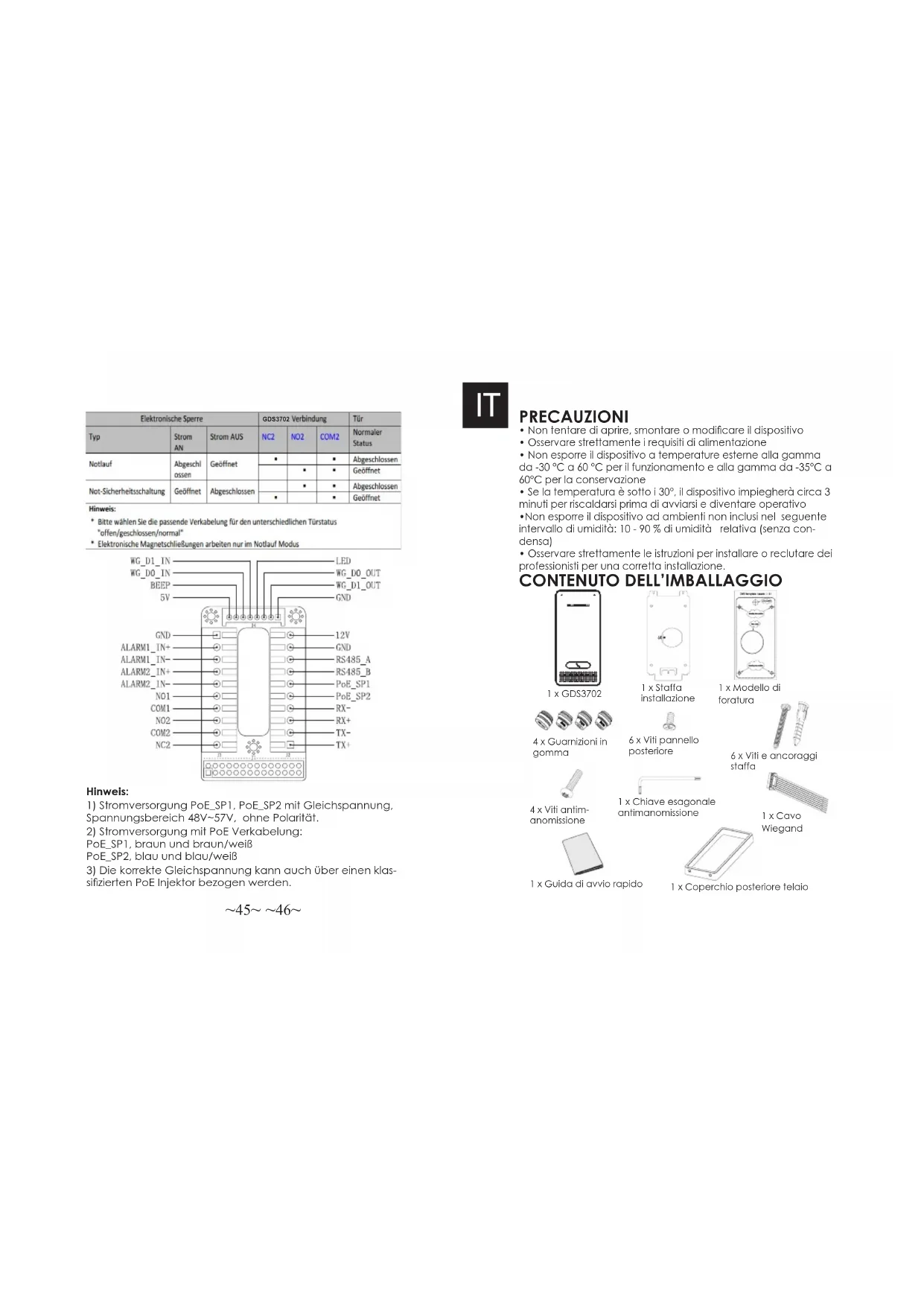

• Non tentare di aprire, smontare o modificare il dispositivo
• Osservare strettamente i requisiti di alimentazione
• Non esporre il dispositivo a temperature esterne alla gamma da -30 °C a 60 °C per il funzionamento e alla gamma da -35°C a 60°C per la conservazione
• Se la temperatura è solto i 30°, il dispositivo impiegherà circa 3 minuti per riscaldarsi prima di avviarsi e diventare operativo
• Non esporre il dispositivo ad ambienti non inclusi nel seguente intervallo di umidità: 10 - 90 % di umidità relativa (senza condensa)
• Osservare strettamente le istruzioni per installare o reclutare dei professionisti per una corretta installazione.

CONTENUTO DELL'IMBALLAGGIO

1 x GDS3702

1 x Staffa installazione

1 x Modello di foratura

4 x Guamizioni in gomma

6 x Viti pannello posteriore

6 x Viti e ancoraggi staffa

4 x Viti antim- anomissione

1 x Chiave esagonale anlimanomissione

1 x Cavo Wiegand

1 x Guida di avvio rapido

1 x Coperchio posteriore telaio

MONTAGGIO GDS3702 Montaggio a parete (superficie)

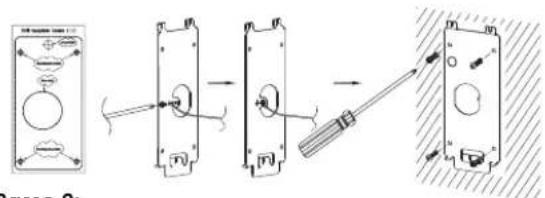

Passo 1: Fare riterimento al ""modello di foratura"" per realizzare i fori nella posizione di destinazione sul muro, quindi montare la staffa di installazione usando le quattro viti e ancoraggi forniti (cacciavite non fornito). Collegare e fissare il filo "terra" (se disponibile) alla terra della staffa contrassegnata con l'icona stampata

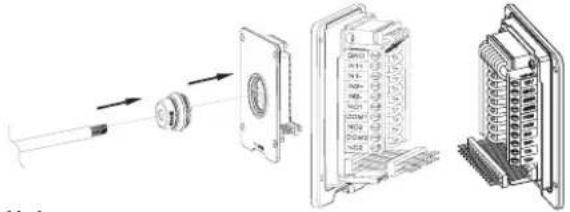

Passo 2: Far passare il cavo Cal5e o Cal6 (non fornito) attraverso la guarnizione di gomma, selezionando le dimensioni corrette e il pezzo del pannello di copertura posteriore, fare riferimento a "GDS3702 WIRING TABLE" alla fine del QIG per connessioni pin.

Nota: Pinza altamente raccomandata e cacciavite piatto da 2,5 mm necessario (non fornito). Rimuovere la schermatura di plastica esterna del cavo per meno di 2". NON lasciare il metallo nudo all'esterno della presa rimuovendo la schermatura di plastica interna dei fili.

\~47\~ \~48\~

Passo 3: Assicurarsi che il pannello di copertura posteriore sia in posizione e che il pannello cabiato posteriore sia a posto. Far scivolare il pannello posteriore su tutta la superficie posteriore del dispositivo, stringerlo usando le viti comprese.

Passo 4:

Passo 4: Tagliere le due viti anti manomissione usando la chiave es- agonale fornita. Allineare con cautela il GDS3702 alla staffa sul muro, premere e tirare giù il GDS3702 nella posizione corretta.

Passo 5: Installare le due viti posteriori anti manomissione usando la chiave esagonale fornila (non stringere Iroppo le viti). Coprire i due buchi delle viti in fondo al pannello di copertura posteriore usando i due componenti di silicone forniti. Controllare e finire l'installazione.

Montaggio a parete (incassato) Fare riferimento al relativo "Kit montaggio a parete (incassato)" che può essere acquistato separatamente da Grandstream.

COLLEGAMENTO DEL DISPOSITIVO GDS3702

Fare riferimento all'illustrazione seguente e seguire le istruzioni alla pagina successiva.

Spegnere il GDS3702 quando si connettono cavi o si inserisce/rimuove il pannello di copertura posteriore.

Opzione A:

Cavo Ethernet RJ45 a interruttore Alimentazione (classe 3) su Ethernet (PoE).

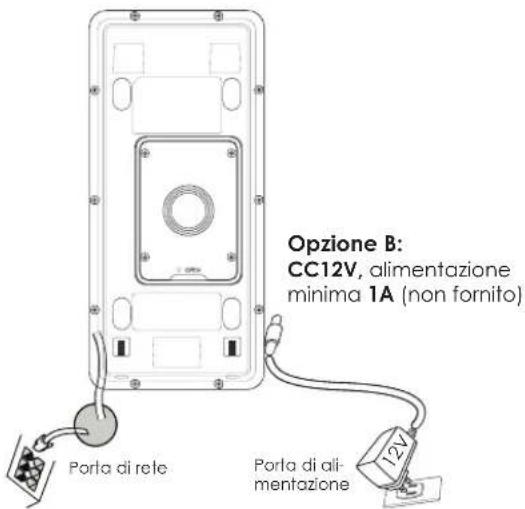

Opzione B: CC12V, alimentazione minima 1A (non fornito) Porta di rete Porta di ali- mentazione

Nota:

Scegliere Opzione A se si utilizza uno switch PoE (classe 3); O: Opzione B se si usa un alimentatore di terzi.

$$ \sim 4 9 \sim \sim 5 0 \sim $$

Opzione A:

Collegare un cavo Ethernet RJ45 allo switch Power over Ethernet (PoE) (classe 3).

Opzione B

Passo 1:

Selezionare una sorgente di alimentazione esterna CC12V, minimo 1A (non fornita). Posare correttamente il cavo "+,-" di alimentazione nel connettore "12V, GND" della presa GDS3702 (fare riferimento alla pagina di montaggio per le istruzioni). Collegamento dell'alimentazione.

Passo 2:

Collegare un cavo Ethernet RJ45 a uno switch/hub di rete o router.

Aviso:

Fare riferimento al "Passo 2" di "MONTAGGIO GDS3702" e "TABELLA CABLAGGIO GDS3702" all'estremità del QIG per tutte le illustrazioni e istruzioni di cablaggio e connessione.

Il GDS3702 come impostazione predefinila è configurato per ottenere l'indirizzo IP dal server DHCP dove si trova l'unità.

Per conoscere quale indirizzo IP è assegnato al proprio GDS3702, usare il tool GS_Search come illustrato nei passi seguenti.

Nota:

Se non è disponibile alcun server DHCP, l'indirizzo IP predefinito di GDS3702 (timeout DHCP dopo 5 minuti) è 192.168.1.168.

Passo 1: Scaricare e installare il tool GS_Search:

http://www.grandstream.com/support/tools

Passo 2: Eseguire il tool Grandstream GS_Search su un computer collegato alla stessa rete/server DHCP.

Passo 3: Fare clic sul pulsante per avviare il rilevamento del dispositivo.

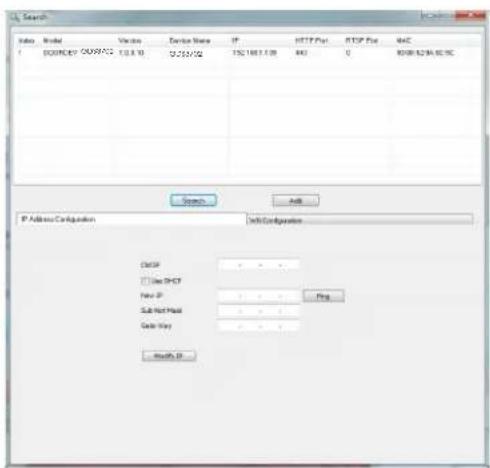

Passo 4: I dispositivi rilevati appariranno nel campo di uscita come segue.

Search Info Model工程项目 Service Name IP HTTP Slot HTTP Slot MAC 1 OSMCCY-000923 1.0.1.10 02/26/02 1521883.1.09 843 0 8008-62-96-96 Search Add IP Address Configuration SoftConfiguration OSMCCY □ Use DHCP New IP Sub Net Mail Get Way Path ID Play

Passo 5: Aprire il browser web e il tipo di indirizzo IP del GDS3702 con https:// per accedere al GUI Web. (Per motivi di sicurezza, l'accesso web predefinito di GDS3702 sta usando HTTPS e porta 443.)

\~51\~ \~52\~

Passo 6: Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default può essere trovata sull'etichetta del GDS3702).

Nota: Per motivi di sicurezza, assicurarsi di modificare la password amministratore predefinila da Impostazioni sistema > Gestione utente.

Paso 7: Dopo l'accesso alla webGUI, fare clic sul menu del lato sinistro nell'interfaccia web per una configurazione più dettagliata e avanzata.

I termini della licenza GNU GPL sono incorporati nel firmware del dispositivo e sono accessibili tramite l' interfaccia utente Web del dispositivo a: http(s)://IP/gpl_license. Si può anche accedere qui: http://www.grandstream.com/legal/open-source-software

Per ottenere un CD con informazioni sul codice sorgente GPI, si prega di inviare una richiesta scritta a [e-mail]

GDS3702 TABELLA CABLAGGIO

TomadaPINSinalFunção
J2(Base)3.81mm	1 TX+(Arancione/ Bianco)	Ethernet, PoE 802.3af Class3.12.95W
	2 TX-(Arancione)
	3 RK+(Verde/ Bianco)
	4 RK-(Verde)
	5 PoE_SP2 (Blu + Blu/ Branco)
	6 PoE_SP1 (Marrone + Marrone/ Bianco)
	7 RS485_B	RS485
	8 RS485_A
	9 GND	Adattatore di alimentazione
	10 I2V
J3(Avanzato)3.81mm	1 GND Terra allarme
	2 ALARM1_IN+	Ingresso allarme
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1	Uscita allarme
	7 COM1
	8 NO2	Blocco elettrico9 COM2
	10 NC2
J4(Speciale)2.0mm	1 GND (Nero) Terra Wiegand
	2 WG_D1_OUT (Arancione)	Segnale uscita Wiegand
	3 WG_DO_OUT (Marrone)
	4 LED (Blu)	Segnale LED uscita Wiegand
	5 WG_D1_IN (Bianco)	Segnale ingresso Wiegand
	6 WG_DO_IN (Verde)
	7 BEEP (Giallo)	Segnale bip uscita Wiegand
	8 SV (Rosso)	Uscita alimentazione Wiegand

Per maggiori dettagli relativi al cablaggio GDS3702, fare riferimento Manuale Utente.

Blocco elettrico			ConnessioneGDS3702			Porta
Tipo	Accensione	Spegnimento	NC2	NO2	COM2	Stato normale
Fail Safe	Blocco	Aperto	■		■	Blocco
				■	■	Aperto
Fail Secure	Aperto	Blocco		■	■	Blocco
			■		■	Aperto

Nota:

* Selezionare il cablaggio corretto in base all'attacco/blocco elettrico e allo stato normale della porta.

* Il blocco elettromagnetico funziona SOLO in modalità Fail Safe.

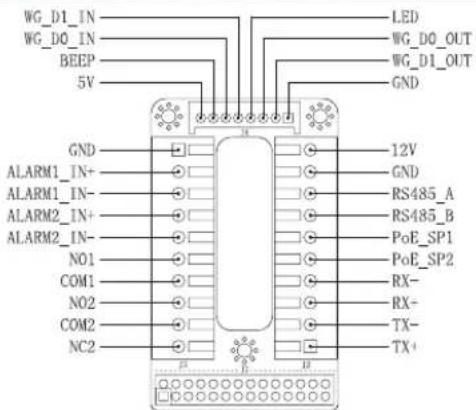

WG_D1_IN WG_D0_IN BEEP 5V LED WG_D0_OUT WG_D1_OUT GND GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX- TX- TX+

Nota:

1) Alimentazione PoE_SP1, PoE_SP2 con CC, la gamma di tensione è 48V\~57V, nessuna polarità.
2) Alimentazione con cavo di cablaggio PoE:
PoE_SP1, collegamento marrone e marrone/bianco
PoE_SP2, collegamento blu e blu/bianco
3) L'alimentazione CC può essere generata correttamente da un iniet- tore PoE qualificato.
