Type de produit	Interphone
Marque	Grandstream
Modèle	GDS3702
Alimentation	PoE IEEE 802.3af (Classe 3, 12.95 W) ou adaptateur DC 12 V (1 A minimum, non fourni)
Connectivité réseau	Ethernet RJ45 10/100 Mbps
Interfaces supplémentaires	RS485, Wiegand (entrée/sortie), alarme (2 entrées, 2 sorties), verrouillage électrique (relais NO/COM/NC)
Plage de température de fonctionnement	-30 °C à 60 °C
Plage de température de stockage	-35 °C à 60 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Montage	Mural en surface (avec support fourni) ou en encastrement (kit optionnel)
Protection	Vis anti-sabotage, joint en caoutchouc d'étanchéité
Contenu du pack	Guide d'installation rapide, couvercle arrière, vis, ancrages, clé hexagonale, bouchons en silicone
Configuration IP par défaut	DHCP (adresse de secours 192.168.1.168 si aucun serveur DHCP)
Accès à l'interface web	HTTPS, port 443 (défaut)
Identifiants par défaut	Nom d'utilisateur : admin ; mot de passe : aléatoire (sur autocollant de l'appareil)
Conformité	PoE 802.3af Classe 3
Outils recommandés pour l'installation	Pince universelle, tournevis plat 2,5 mm, clé hexagonale (fournie)
Câble réseau recommandé	Cat5e ou Cat6 (non inclus)
Fonctionnalités de sécurité	Alarme entrée/sortie, détection d'ouverture (via contact d'alarme)
Logiciel de recherche	Outil GS_Search disponible sur www.grandstream.com/support/tools

FOIRE AUX QUESTIONS - GDS3702 GRANDSTREAM

Comment connecter le GDS3702 à l'alimentation ?

Le GDS3702 peut être alimenté via un switch PoE (IEEE 802.3af Classe 3) en connectant un câble Ethernet RJ45 au port réseau, ou via un adaptateur secteur DC 12V/1A (non fourni) sur le connecteur d'alimentation. Voir le tableau de connexion pour le câblage.

Quelle est l'adresse IP par défaut du GDS3702 ?

Par défaut, le GDS3702 utilise le DHCP. Si aucun serveur DHCP n'est disponible après 5 minutes, l'adresse IP de secours est 192.168.1.168. Utilisez l'outil GS_Search pour trouver l'adresse attribuée.

Comment accéder à l'interface web de configuration ?

Ouvrez un navigateur et entrez https:// (port HTTPS 443 par défaut). Connectez-vous avec le nom d'utilisateur admin et le mot de passe aléatoire imprimé sur l'autocollant de l'appareil.

Comment réinitialiser le GDS3702 aux paramètres d'usine ?

La notice ne précise pas la procédure de réinitialisation matérielle. Consultez le manuel utilisateur complet ou contactez le support Grandstream. Généralement, maintenez un bouton reset enfoncé pendant 10 secondes.

Peut-on utiliser le GDS3702 avec une serrure électrique ?

Oui, le GDS3702 possède une sortie relais (NO2/COM2/NC2) pour commander une serrure électrique. Le câblage dépend du type de serrure (sécurité intrinsèque ou sécurité en cas d'échec). Référez-vous au tableau de connexion et au manuel.

Quels sont les prérequis de câblage pour l'installation ?

Utilisez un câble Cat5e ou Cat6 pour l'Ethernet. Pour l'alimentation PoE, les paires bleu/bleu-blanc (PoE_SP2) et marron/marron-blanc (PoE_SP1) doivent être connectées. Suivez le tableau de connexion J2 et J3.

Le GDS3702 fonctionne-t-il par temps froid ?

Oui, sa plage de température de fonctionnement est de -30°C à 60°C. En dessous de -30°C, l'appareil met environ 3 minutes à se réchauffer avant de démarrer.

Comment monter le GDS3702 en surface ?

Percez des trous selon le modèle de perçage, fixez le support d'installation avec les vis et ancrages, passez le câble, connectez les fils (voir tableau de connexion), puis placez le couvercle arrière et fixez l'appareil avec les vis de sécurité.

Puis-je utiliser un adaptateur secteur au lieu du PoE ?

Oui, l'option B nécessite une source DC 12V/1A minimum (non fournie). Connectez le positif (+) à la borne 12V et le négatif (-) à GND sur le connecteur J2. Assurez-vous de respecter la polarité.

Où trouver le mot de passe par défaut du GDS3702 ?

Le mot de passe aléatoire est imprimé sur un autocollant apposé sur l'appareil. Il est également accessible via l'outil GS_Search. Changez-le après la première connexion depuis Paramètres Système > Gestion des Utilisateurs.

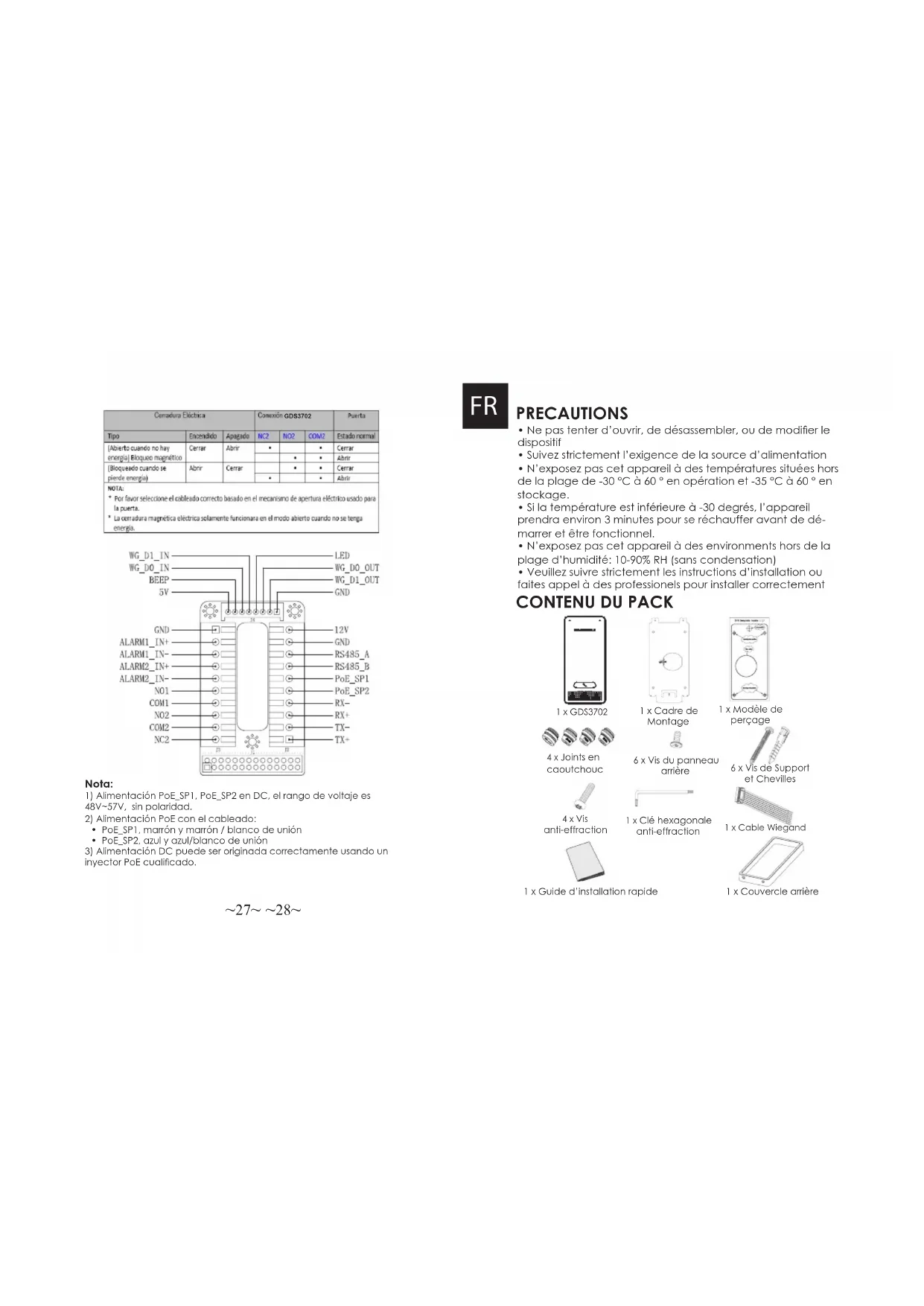

MODE D'EMPLOI GDS3702 GRANDSTREAM

• Ne pas tenter d'ouvrir, de désassembler, ou de modifier le dispositif
• Suivez strictement l'exigence de la source d'alimentation
• N'exposez pas cet appareil à des températures situées hors de la plage de -30 °C à 60 ° en opération et -35 °C à 60 ° en stockage.
• Si la température est inférieure à -30 degrés, l'appareil prendra environ 3 minutes pour se réchauffer avant de démarrer et être fonctionnel.
• N'exposez pas cet appareil à des environments hors de la plage d'humidité: 10-90% RH (sans condensation)
• Veuillez suivre strictement les instructions d'installation ou faites appel à des professionnels pour installer correctement

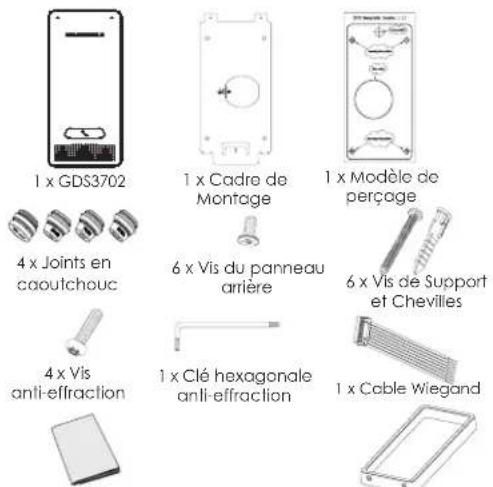

CONTENU DU PACK

1 x Guide d'installation rapide
1 x Couvercle amière

MONTAGE DU GDS3702

Montage mural (en surface)

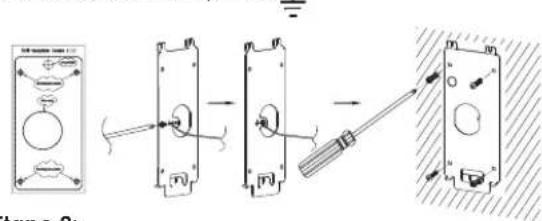

Etape 1:

Consultez le « Modèle de perçage » pour percer des trous à l'endroit ciblé sur le mur puis monter le support d'installation avec les quatre vis et ancrages fourmis (tournevis non fourmi). Connectez et serrez le fil de la masse (si disponible) sur le support marqué avec une icône de la terre imprimée.

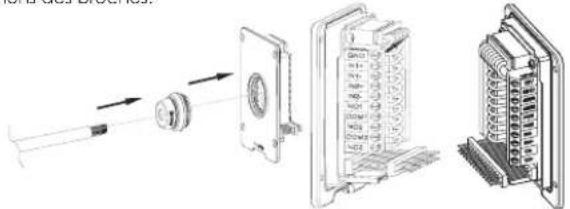

Tirez le câble Cat5e ou Cat6 (non inclus) à travers le joint en caoutchouc en sélectionnant la taille idéale et la partie protectrice de la face arrière, veuillez vous référer au « TABLEAU DE CONNEXION DU GDS3702 » à la fin de ce guide d'installation pour les connexions des broches.

il est recommandé d'utiliser une pince universelle et un tournevis plat de 2,5 mm (non inclus). Ne laissez pas le fil métallique non protégé à l'extérieur des bornes après avoir enlevé la protection en plastique des fils.

$$ \sim 2 9 \sim \sim 3 0 \sim $$

Etape 3:

Assurez-vous que le couvercle arrière est en place, le câblage du panneau de couverture arrière est bon. Assemblez la pièce du panneau de couverture arrière avec le couvercle arrière, serrez-les à l'aide des vis fournies.

Retirez les deux vis d'anti-sabotage préinstallés à l'aide de la clé hexagonale fournie. Alignez le GDS3702 avec le support en métal sur le mur, pressez soigneusement et tirez le GDS3702 jusqu'à la bonne position.

Installez les deux vis de sécurité arrière à l'aide de la clé hexagonale fournie (ne pas trop serrer les vis). Couvrez les deux trous sur le fond du "couverice arrière" en utilisant les deux bouchons en silicone fournis. Vérifiez si tout est en ordre et terminez l'installation.

Montage Encastrement Mural

Veuillez consulter le "Kit d'Encastrement Mural" qui peut être achelé séparément de Grandsstream.

CONNECTER LE GDS3702

Veuillez se référer à l'illustration ci-dessous et suivez les instructions sur la page suivante.

EteIndre le GDS3702 en manipulant les câbles ou lors de l'insertion/retrait de la pièce du couvercle arrière.

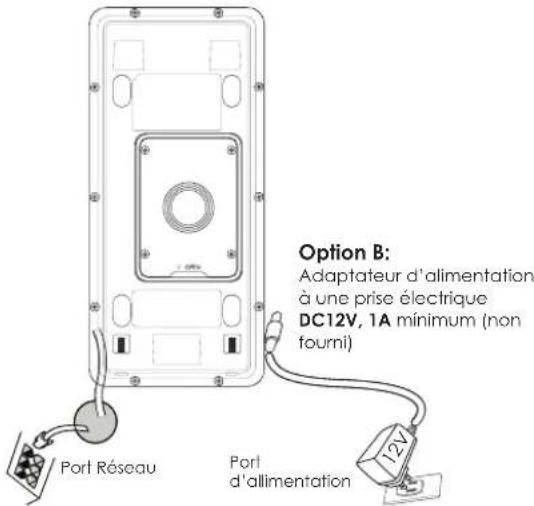

Option A:

Câble Ethernet RJ45 à un switch avec port Ethernet pré-alimenté (PoE) (Classe 3).

Option B: Adaptateur d'alimentation à une prise électrique DC12V, 1A minimum (non fourni) Port Réseau Port d'allimentation 12V

Remarque:

Choisir l'Option A si vous utilisez un switch PoE (classe 3) ; Ou : Option B si vous utilisez une source d'alimentation fierce.

\~31\~\~32\~

Option A

Branchez un câble Ethernet RJ45 au port réseau du GDS3702 et branchez l'autre extrémité à un switch avec port Ethernet préalimenté (PoE) (Classe 3).

Option B

Etape 1:

Sélectionnez une source d'alimentation externe DC12V,1A minimale (non fournil). Câblez correctement le «+,-» de l'alimentation au connecteur de la prise du GDS3702 « 12V, GND » (se référer à la page précédente du montage pour les instructions). Connectez la source d'alimentation.

Etape 2:

Veuillez se référer à l'étape 2 du "Montage du GDS3702" pour plus d'information sur le câblage et le branchement.

CONFIGURATION DU GDS3702

Le GDS3702 est par défaut configuré pour obtenir une adresse IP du serveur DHCP, où se trouve l'unité.

Afin de savoir quelle adresse IP est attribuée à votre GDS3702, veuillez utiliser l'outil GS_Search tel qu'illustré dans les étapes suivantes.

Remarque:

Si aucun serveur DHCP n'est disponible, l'adresse IP du GDS3702 est 192.168.1.168 (après un délai de 5 minutes sans réponse du serveur).

Etape 1: Téléchargez et installez l'outil GS_Search:

http://www.grandsstream.com/support/tools

Etape 2: Exécutez l'outil de Grandstream GS_Search sur un ordinateur connecté au même réseau/DHCP serveur.

Etape 3: Appuyez sur le button Search pour commencer la détection de l'appareil.

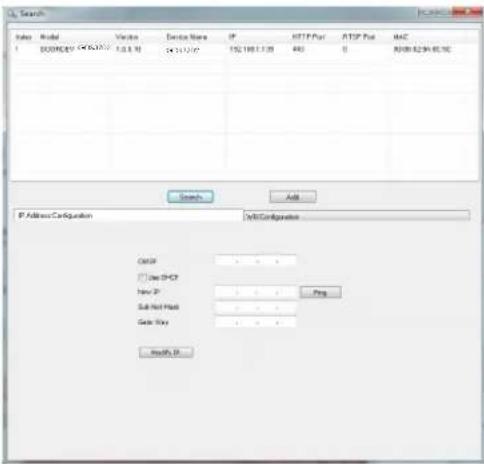

Etape 4: Les appareils détectés seront affichés dans les champs de résultats comme ci-dessous.

Index Model Version Device Name IP HTTP Port ATSP Port MAC 1 D:\WINDOWS\C4\N5\202\3.0.1.10 (4.111)70 152 189 3.728 443 0 R000 8234 6573C Search Add IP Address Configuration WebConfiguration TCP/IP Use TCP New IP Sub-Net Host Gate Path Play ID Prog

Etape 5: Ouvrez le navigateur web et entrez l'adresse IP affichée du GDS3702 en commencent par un https:// pour accéder à la web GUI. (Pour des raisons de sécurité, l'accès à l'intérâce web du GDS3702 utilise HTTPS et le port est 443 par défaut.)

Etape 6: Entrez le nom d'utilisateur et mot de passe pour vous connecter. (Le nom d'utilisateur de l'administrateur par défaut est « admin » et le le mot de passe aléatoire par défaut peut être trouvé sur l'autocollant du GDS3702)

Remarque: Pour des raisons de sécurité, assurez-vous de changer le mot de passe admin par défaut à partir de Paramètres Système > Gestion des Utilisateurs.

Etape 7: Après la connexion à l'interface web GUI, cliquez sur le menu sur le côté gauche pour la configuration avancée.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse http(s)://IP/gpl_license. On peut aussi y accéder ici : http://www.grandstream.com/legal/open-source-software

Pour obtenir un CD contenant les informations du code source GPL, veuillezenvoyer une demande écrite à [e-mail]

TABLE DE CONNEXION DU GDS3702

ConnecteurPINSignalFonction
J2(Basique)3.81mm	1 TX+ (Orange/ Blanc)		Ethernet, PoE 802.3af Class3, 12.95W
	2 TX- (Orange)
	3 RX+ (Vert/ Blanc)
	4 RX- (Vert)
	5	PoE_SP2 (Bleu + Bleu/ Blanc)
	6	PoE_SP1 (Marron + Mar-ron/ Blanc)
	7 RS485_B		RS485
	8 RS485_A
	9 GND		Source d'alimentation
	10 T2V
J3(Avancée)3.81mm	1 GND Masse Alarme
	2 ALARM1_IN+		Entrée Alarme
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1		Sortie Alarme
	7 COM1
	8 NO2		Verrouillage Electrique9 C
	10 NC2
J4(Speciale)2.0mm	1 GND (Noir) Masse Wiegand
	2 WG_D1_OUT (Orange)		Signal de sortie Wiegand
	3 WG_D0_OUT (Marron)
	4 LED (Bleu)		Signal de sortie LED Wie-gand
	5 WG_D1_IN (Blanc)		Signal d'entrée Wiegand
	6 WG_D0_IN (Vert)
	7 BEEP (Jaune)		Signal de sortie Beep Wiegand
	8 5V (Rouge) Alimentation Wiegand

Pour plus de détails sur le câblage du GDS3702, veuillez vous référer au manuel d'utilisateur.

Verrouillage Electrique			Connexion duGDS3702			Porte
Type	Avec Courant	Sans Courant	NC2	NO2	COM2	Statut Normal
Sécurité intrinsèque	Verrouillé	Ouvert				Verrouillé
						Ouvert
Sécurité en cas d'échec	Ouvert	Verrouillé				Verrouillé
						Ouvert
Remarques:
◆ Veuillez sélectionner le câblage correct en se basant sur l'état des différentes serrures électriques et l'état normal de la porte. ◆ La serrure magnétique électrique fonctionnera en mode sécurité intrinsèque UNIQUEMENT.

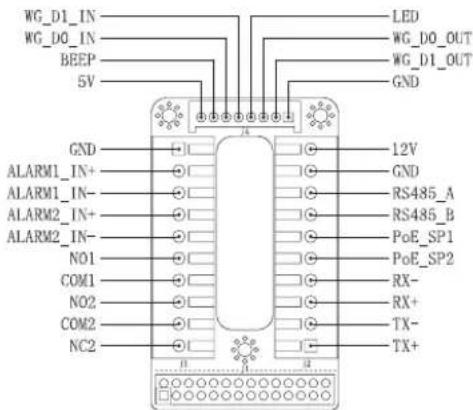

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Remarque:

1) Alimentation PoE_SP1, PoE_SP2 en DC, Plage de tension est: 48V\~57V, pas de polarité
2) Câblage pour alimentation avec PoE :

• PoE_SP1, Liaison marron et marron/blanc

• PoE_SP2, Liaison bleu et bleu/blanc

3) Chargeur DC peut être alimenté par un injecteur PoE qualifié.
