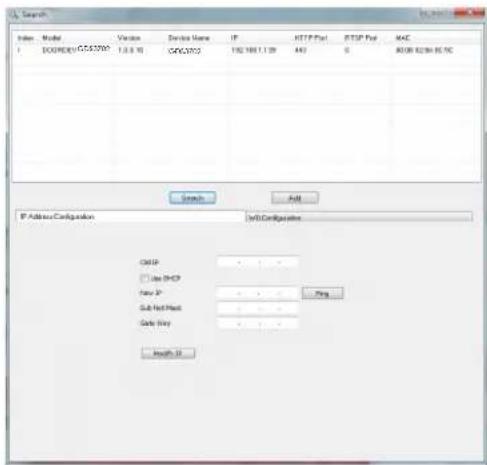

BEDIENUNGSANLEITUNG GDS3702 GRANDSTREAM

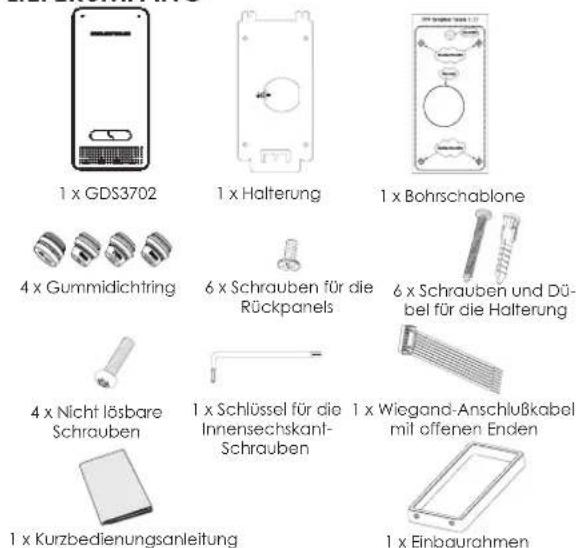

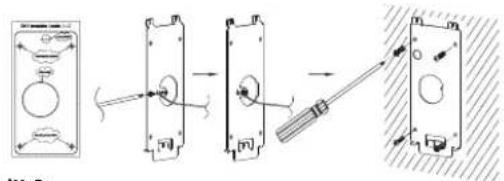

- Versuchen Sie nicht, das Gerät zu öffnen, zu zerlegen oder zu modizieren.• Befolgen Sie unbedingt die Informationen zur Stromversorgung.• Bitte beachten Sie die zulässigen Temperaturbereiche für Nut-zung (-30°C bis 60°C) und Lagerung (-35°C bis 60°C)• Bei einer Außentemperatur unter -30°C benötigt das Produkt 3 Minuten zum Vorheizen, anschließend startet es automatisch und ist einsatzbereit.• Die Luftfeuchtigkeit muss innerhalb des folgenden Bereichs liegen: 10–90% rel. Luftfeuchtigkeit (nicht-kondensierend)• Bitte befolgen Sie die Installationsanweisung oder beauftragen Sie eine Fachrma mit der Installation.1 x GDS37021 x Halterung4 x Gummidichtring6 x Schrauben und Dü-bel für die Halterung6 x Schrauben für die Rückpanels4 x Nicht lösbare Schrauben1 x Schlüssel für die Innensechskant-Schrauben1 x Bohrschablone1 x Wiegand-Anschlußkabel mit offenen Enden 1 x Einbaurahmen MONTAGE GDS3702 Aufputzmontage 1 x Kurzbedienungsanleitung Schritt 1: Nutzen Sie die mitgelieferte Bohrschablone Zum Anzeichnen der Montagelöcher. Bohren Sie die Löcher an der gewünschten Stelle und befestigen Sie die Wandhalterung fachgerecht mit Dü-beln und Schrauben (Schraubendreher wird nicht mitgeliefert). Schließen Sie das Massekabel (falls vorhanden) an die mit (XX-ground iconXX) markierte Anschlussmöglichkeit.Schritt 2: Führen Sie das Anschlusskabel (Cat5e oder Cat 6) durch die passende Gummitülle an der Geräterückseite. Die PIN-Belegung nden Sie am Ende dieser Kurz-Montag-eanleitung unter “GDS3702 Verkabelung, PIN-Belegung” Hinweis: Zur Montage empfehlen wir eine Storchenschnabelzange und einen kleinen 2,5mm Schlitzschraubendreher. Die einzelnen Ka-bel sollten innerhalb der Installationszone nicht länger als 5cm sein. Achten Sie darauf, dass die Isolationsschicht der einzel-nen Anschlusskabel sowie der Kabelmantel nicht beschädigt ist.~39~ ~40~
ANSCHLIESSEN DES GDS3702

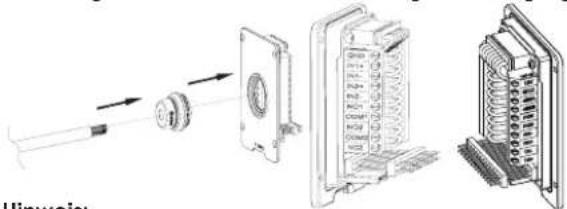

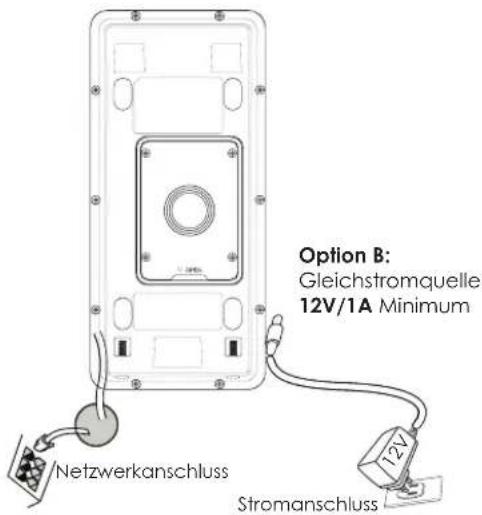

Installieren Sie bitte schrittweise wie nachfolgend be schrieben und illustriert. Hinweis: Wählen Sie Option A für den Anschluß via PoE, oder Op-tion B für den Anschluß über eine externe Stromversorgung. Option B: Gleichstromquelle 12V/1A Minimum Option A: RJ45 Ethernetkabel zum Klasse 3 PoE (Power over Ethernet) Switch.NetzwerkanschlussStromanschluss 12V HINWEIS: Bei allen Arbeiten an der GDS3702 Türsprech-stelle MUSS diese von Stromnetz getrennt sein Schritt 3: Vergewissern Sie sich, dass der Einbaurahmen passend platziert und die Kabel richtig verlegt sind. Drücken sie die GDS3702 mit dem Montagerahmen zusammen, anschließend verschrauben Sie beide Teile mit den mitgelieferten Schrauben. Schritt 4: Entfernen sie die beiden Sicherheitsschrauben mit dem mitgelief-erten Montagewerkzeug. Führen sie die GDS3702 mit dem Metall-rahmen zusammen und drücken sie die GDS3702 anschließend nach unten in die passende Position. Schritt 5: Schrauben Sie nun die beiden Sicherheitsschrauben wieder hinein, beachten Sie bitte, dass die Schrauben nicht überdreht werden. Verschließen Sie die verbleibenden Löcher mit den beiliegenden Silikonstopfen und prüfen Sie abschließend den festen Sitz der Tür-sprechstelle. Unterputzmontage Bitte beachten Sie hierzu die Anleitung zur “Unterputzmontage”, dieses Montagekit wird von Grandstream separat geliefert.~41~ ~42~ Option A Stecken Sie ein RJ45 Ethernetkabel in den (Klasse3) PoE Switch. Option B Schritt 1: Verwenden Sie ein externes 12V/1A Netzteil und verbinden Sie dessen Anschlusskabel mit dem jew- eils richtigen “+” und “-” Anschluß am “12V, GND” Sockel. (Beachten Sie die vorherigen Montageanweisungen). Ist alles ordnungsgemäß verkabelt und angeschlossen, kann die externe Stromversorgung aktiviert werden. Schritt 2: Stecken Sie das RJ45 Netzwerkkabel in den Switch oder Router. Hinweis: Bitte beachten Sie “Schritt 2” in der Montageanlei- tung sowie die “GDS3702 Verkabelung und PIN-Belegung” für die Verkabelungs und Anschlußinformationen. GDS3702 KONFIGURATION In der Vorkonguration der GDS3702 ist hinterlegt, dass dieGDS3702 die IP-Adresse über den lokalen DHCP-Server bezieht. Um die IP-Adresse zur erfahren, verwenden Sie bitte das GS_ Search (GS_Suche) Werkzeug, wie nachfolgend beschrieben Hinweis: Ist kein DHCP-Server vorhanden, fällt die GDS3702 nach “5 Minutenohne DHCP”-Periode automatisch auf die IP-Adresse 192.168.1.168 zurück. Schritt 1: Laden Sie das Grandstream Suchwerkzeug GS_Search herunter: GDS3702GDS3702 http://www.grandstream.com/support/tools Schritt 2: Starten Sie das GS_Search Werkzeug auf einem Computer, der im selben Netzwerk wie der DHCP-Server installiert ist. Schritt 3: Klicken Sie den Button zur Suche nach Endgeräten. Schritt 4: Die gefundenen Endgeräte werden wie folgt angezeigt Schritt 5: Öffnen Sie den Web-Browser und geben Sie die angezeigte Web-Adresse der GDS3702 in die Adresszeile ein (angeführt von https:// ) . Der voreingestellte Webzu- gang der GDS3702 nutzt HTTPS und port 443)~43~ ~44~ Schritt 6: Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet “ad- min”, das Zufallspasswort bendet sich auf dem Produk- taufkleber auf der Rückseite der GDS3702. Hinweis: Bitte wechseln Sie die voreingestellten Passwörter umgehend um ein unbefugtes Anmelden an der GDS3702 zu verhindern. (Systemeinstellungen > Nutzerverwaltung) Schritt 7: Nach dem Anmelden am Webzugang nden Sie linksseitig weitere Kongurationsmöglichkeiten. GDS3702 Verkabelung, PIN-Belegung Buchse Pin Signal Funktion (Basic) 3.81mm1 TX+ (Orange/Weiss)Ethernet, PoE 802.3af Class3. 12.95W2 TX- (Orange)3 RX+ (Grün/Weiss)4 RX- (Grün) PoE_SP2 (Blau + Blau/Weiss) PoE_SP1 (Braun + Braun/Weiss)7 RS485_BRS4858 RS485_A9 GNDStromanschluss10 12V (Erweitert) 3.81mm1 GND Alarm GND2 ALARM1_IN+Alarm Eingang3 ALARM1_IN-4 ALARM2_IN+5 ALARM2_IN-6 NO1Alarm Ausgang7 COM18 NO2Elektronische Sperre9 COM210 NC2 (Spezial) 2.0mm1 GND (Schwarz) Wiegand Power GND2 WG_D1_OUT (Orange)WIegand Ausgangssignal3 WG_D0_OUT (Braun)4 LED (Blau)Wiegand Ausgangs-LED-Signal5 WG_D1_IN (Weiss)Wiegand Eingangssignal6 WG_D0_IN (Grün)7 BEEP (Gelb)Wiegang Ausgangs-BEEP-Signal8 5V (Rot) Wiegand Strom-Ausgang Weitere Informationen zur Verkabelung nden Sie im Installationshandbuch der GDS3702 Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die WebSchnittstelle unter my_device_ip/gpl_license. Sie kann auch hier abgerufen werden: http://www.grandstream.com/legal/open-source- software Um eine CD mit der Lizenz zu erhalten, senden Sie uns: info@grand- stream.com~45~ ~46~ Hinweis:

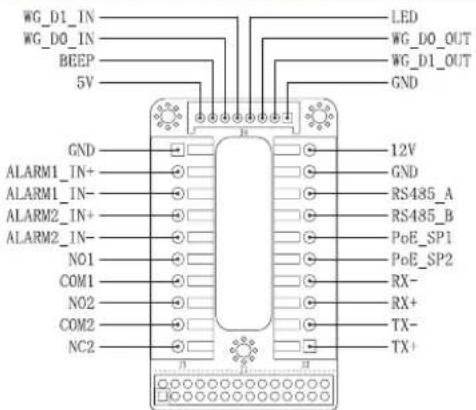

1) Stromversorgung PoE_SP1, PoE_SP2 mit Gleichspannung,
Spannungsbereich 48V~57V, ohne Polarität.
2) Stromversorgung mit PoE Verkabelung:
PoE_SP1, braun und braun/weiß PoE_SP2, blau und blau/weiß
3) Die korrekte Gleichspannung kann auch über einen klas-
sizierten PoE Injektor bezogen werden.
