GSC3506 - Gegensprechanlage GRANDSTREAM - Kostenlose Bedienungsanleitung

Produkttyp	Unidirektionaler SIP-Lautsprecher / IP-Gegensprechanlage
Marke	Grandstream
Modell	GSC3506
Kategorie	Gegensprechanlage / SIP-Lautsprecher
Stromversorgung	PoE / PoE+ (IEEE 802.3af/at)
Netzwerkkonnektivität	Ethernet RJ45 10/100 Mbit/s mit PoE-Unterstützung
Zusätzliche Anschlüsse	1x USB 2.0, 1x 2-poliger Multifunktionseingang (5-12V)
Audioleistung	HD-Lautsprecher 30 W
Audiofunktionen	HD-Audio, SIP- und Multicast-Durchsage, Gruppendurchsage, PTT
Filterfunktionen	Integrierte weiße, schwarze und graue Listen
Installation	Decken- oder Rampenmontage (Deckenkit optional)
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-10 °C bis 60 °C
Luftfeuchtigkeit	10-90% rF (nicht kondensierend)
Bedientasten	Lautstärke (+/-) und Reset (10 Sekunden)
Sicherheit	Nicht öffnen, zerlegen oder modifizieren; innerhalb der angegebenen Bereiche verwenden
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine chemischen oder scheuernden Reinigungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Teile beim Hersteller erhältlich. Kundendienst für Reparatur kontaktieren.
Allgemeine Informationen	Entspricht ICES-003 (B)/NMB-003(B). Integrierte GPL-Open-Source-Software.

Häufig gestellte Fragen - GSC3506 GRANDSTREAM

Wie installiere ich den GSC3506 an der Decke?

Bohren Sie ein rundes Loch mit 230 mm Durchmesser oder verwenden Sie die Ausschnittschablone. Befestigen Sie die Fallschutzseile, schließen Sie die Kabel an, setzen Sie das Gerät in das Loch ein. Ziehen Sie die Schrauben (1)-(4) fest und setzen Sie die Frontabdeckung wieder auf.

Wie verbinde ich den GSC3506 mit dem Netzwerk?

Schließen Sie ein RJ45-Ethernetkabel an den NET/P-Anschluss des Geräts und das andere Ende an einen PoE-Switch oder PoE-Injektor an. Das Gerät wird über PoE mit Strom versorgt.

Wie konfiguriere ich das Gerät über die Weboberfläche?

Finden Sie die MAC-Adresse auf dem Etikett, geben Sie dann http://gsc_[MAC-Adresse].local in einen Browser ein (z.B. http://gsc_c074ad112233.local). Stellen Sie sicher, dass Sie sich im selben Netzwerk befinden.

Wie verwende ich die Durchsagefunktion (PA)?

Der GSC3506 unterstützt SIP- und Multicast-Durchsagen. Konfigurieren Sie die Gruppeneinstellungen in der Weboberfläche, um Ansagen an alle Lautsprecher der Gruppe zu senden.

Wie blockiere ich unerwünschte Anrufe?

Verwenden Sie die integrierten weißen, schwarzen und grauen Listen. Fügen Sie Nummern über die Weboberfläche zur schwarzen Liste hinzu, um Anrufe automatisch zu blockieren.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Ethernet-Verbindung und stellen Sie sicher, dass der PoE-Switch Strom liefert. Wenn das Problem weiterhin besteht, kontaktieren Sie den Grandstream-Support.

Wie setze ich den GSC3506 auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste (auf der Rückseite) für 10 Sekunden. Das Gerät startet mit den Standardeinstellungen neu.

Kann ich den GSC3506 ohne PoE verwenden?

Nein, das Gerät benötigt PoE-Stromversorgung (IEEE 802.3af/at). Es hat keinen separaten Stromeingang. Verwenden Sie einen PoE-Injektor, wenn Ihr Switch kein PoE unterstützt.

Wie schließe ich einen externen Taster an?

Verwenden Sie den 2-poligen Multifunktionseingang. Schließen Sie einen normalen Taster (5-12V) an die mitgelieferte Kabelhalterung an und verbinden Sie ihn dann mit dem 2-poligen Anschluss.

Welche Netzwerkvoraussetzungen gelten für den GSC3506?

Ein Ethernet-Netzwerk mit PoE-Switch oder -Injektor. Das Gerät muss eine IP-Adresse beziehen (DHCP empfohlen). Für die Konfiguration ein Webbrowser auf einem PC im selben Netzwerk.

BEDIENUNGSANLEITUNG GSC3506 GRANDSTREAM

Das GSC3506 ist nicht vorkonfiguriert, um Notfallrufnummern jeglicher Art (Unfall, Krankenhaus, Juristisch, Medizinisch, usw.) automatisiert oder manuell durchzuführen. Diese Services müssen separat bestellt und organisiert werden. Ferner liegt es im Verantwortungsbereich des Endverbrauchers, einen adäquaten und SIP-kompatiblen Anschluss bereitzustellen und diesen, zusammen mit dem GSC3506 so zu konfigurieren, dass das Endgerät wunschgemäß funktioniert.

GRANDSTREAM BIETET KEINE ANBINDUNG ZU NOTRUFSERVICES ÜBER DAS GSC3506. WEDER GRANDSTREAM, NOCH GRANDSTREAM NIEDERLASSUNGEN ODER MITARBEITER SIND HAFTBAR FÜR BESCHÄDIGUNGEN, VERLUSTE, ODER ALLE ANDEREN ARTEN AN SCHADENSANSPRÜCHEN, DIE SICH AUS DER INSTALLATION, EINSATZ UND NUTZUNG DES GSC3506 ALS TEIL EINES NOTRUFSYSTEMS ERGEBEN KÖNNTEN. ES LIEGT EINZIG IN DER VERANTWORTUNG DES BENUTZERS, DIE NOTWENDIGEN NOTRUFSERVICES, TELEKOMMUNIKATIONSANSCHLÜSSE UND TECHNISCHEN VORAUSSETZUNGEN FÜR DIE NUTZUNG DES GSC3506 ZU SCHAFFEN.

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

ÜBERSICHT

Der GSC3506 ist ein SIP-Lautsprecher, mit dem Sprachinformationen und akustische Benachrichtigungen für Büros, Schulen, Krankenhäuser, Appartements usw. realisiert werden können. Dieser robuste SIP-Lautsprecher bietet kristallklare HD-Audioqualität durch einen leistungsstarken Hi-Fi 30-Watt-HD-Lautsprecher. Der GSC3506 unterstützt integrierte Whitelists, Blacklists und Greylists, um eine kontrollierte Informationsverteilung über SIP- und Multicast-Paging, Gruppen-Paging und PTT zu gewährleisten. Benutzer können auf einfache Weise hochmoderne Sicherheits- und PA-Informationslösungen erstellen. Auf Grund seines modernen Industriedesigns und den umfangreichen Funktionen, ist der GSC3506 der ideale SIP-Lautsprecher, für viele Anwendungsszenarien.

VORSICHTSMAßNAHMEN

• Es ist verboten, das Produkt zu öffnen, Teile davon zu entfernen oder es zu ändern bzw. zu modifizieren.
• Das Gerät darf nur innerhalb folgender Temperaturbereiche genutzt werden: Betrieb 0°C bis 45°C; Lagerung -10°C bis 60°C.
• Das Gerät darf nur innerhalb folgender Werte für die relative Luftfeuchte betrieben werden: 10-90% (nicht kondensierend).
• Die Stromversorgung darf während des Startvorgangs bzw. während einer Firmwareaktualisierung nicht unterbrochen werden, Fehlfunktionen bis hin zum Systemausfall könnten die Folge davon sein.

LIEFERUMFANG

1x GSC3506

Bohrschablone

Deckenhalterung (Optional erhältlich)

1x Deckenhalterung

Schrauben (M4)

1x Kurzbedienungsanleitung

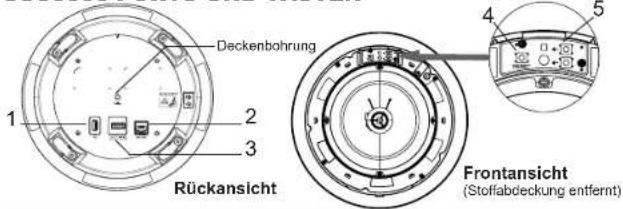

GSC3506 PORTS UND TASTEN

Nr. Port Etikette Beschreibung
1 USB	Port USB	B2.0, externer	Speicher
2 NET/F			RJ45 Ethernetanschluß (10/100MBit/s) Unterstützung von PoE/PoE+
3 2-Pin			2-Pin multifunktionaler Eingang.Alarm-in input port (Access voltage 5V to 12V)
4 Reset			Reset-Taste. Bitte halten Sie den Button 10 Sekunden gedrückt, um das Gerät auf Werkseinstellung zurückzusetzen.
5 Laufstärke Tasten zur Lautstärkenregelung

HARDWARE-INSTALLATION

Der GSC3506 kann an einer normalen Raumdecke oder einer abgehängten Decke mit verlängertem Spezialhalter (nicht im Lieferumfang enthalten) wie nachfolgend beschrieben, montiert werden.

Deckenmontage

1. Bohren Sie ein Loch mit einem Durchmesser von 230mm, nutzen Sie hierzu die Bohrschablone.

Fixieren Sie die Deckenhalterung mit den beiliegenden Schrauben wie in der Skizze beschrieben.

1. Zur Absicherung installieren Sie zuerst die Fallsicherung, dann verbinden Sie das Ethernetkabel und das 2-Drahtkabel.

Hinweis: Die Fallsicherung darf max. 5mm stark sein, die Mindestzugkraft muss 25 kg betragen.

1. Achten Sie auf das Übereinstimmen der Montagebohrungen und drücken Sie den Laustprecher vorsichtig an.

Hinwels: Vermeiden Sie eine Berührung bzw. Druck auf das Lautsprecherhorn.

1. Drehen Sie die Schrauben (1), (2), (3), (4) gemäß Skizze 5 fest.

Hinweis: Bei Nutzung eines elektrischen Schraubers, beachten Sie bitte das Anziehdrehmoment!

1. Achten Sie auf das Übereinstimmen der einzelnen Kerben und drücken Sie die Frontabdeckung vorsichtig fest.

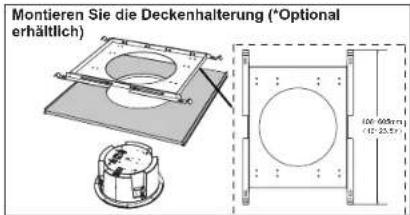

Montage bei abgehängter Decke

1. Montieren Sie den speziellen Montagearm.
2. Zur Absicherung installieren Sie zuerst die Fallsicherung.

Hinweis: Die Fallsicherung darf max. 5mm stark sein, die Mindestzugkraft muss 25kg betragen.

1. Verbinden Sie den GSC3506 mit der speziellen Deckenhalterung und fixieren Sie den Lautsprecher in der gewünschten Position.

1. Verbinden Sie das Ethernetkabel und das 2-Drahtkabel.

STROMVERSORGUNG UND NETZWERKANBINDUNG DES GSC3506

Die Stromversorgung des GSC3506 kann über einen Netzwerkswitch mit PoE/PoE+ oder eine PoE Injektor erfolgen.:

Schritt 1: Schließen Sie ein RJ45 Netzwerkkabel am Netzwerkport des GSC3506 an. Schritt 2: Verbinden Sie dieses Kabel mit dem Netzwerkport am PoE Switch oder am PoE Injektor.

Hinweis: Es wird empfohlen, das Gerät via PoE + mit Strom zu versorgen, um den besten Audioeffekt zu erzielen.

Verbinden der Anschlusskabel

Ein Standard Taster kann mit dem GSC3506 über den 2-Draht Anschluss verbunden werden.

Schritt 1: Nehmen Sie die Anschlußklemme aus dem Installationsset.

Schritt 2: Verbinden Sie den Taster über den Schluss-Sockel wie in der Skizze beschrieben

tz-Netzwerk Port RJ45 Ethemetkabel zur Stromversorgung via PoE Switch oder PoE

Kabel Anschlußklemme 2 Pin Anschluss Taster

Ein Computer, der sich im gleichen Netzwerk wie das GSC3506 befindet, kann das GSC3506 über dessen MAC Adresse erkennen und Zugang zur Konfigurationsschnittstelle gewähren.

1. Die MAC Adresse des GSC3506 finden Sie auf der Unterseite des Gerätes oder auf der Aussenseite des Verpackungskartons.
2. Geben Sie nun in den Browser des im selben Netz befindlichen Computers folgende Information ein: http://gsc_.local

Beispiel: Hat ein Gsc folgende MAC Adresse, C0:74;AD:11:22:33, dann sieht die Eingabe in den Browser so aus: http://gsc_c074ad112233.local

Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch, herunterladbar unter: http://www.grandstream.com/support
