Тип продукта	Однонаправленный SIP-громкоговоритель / IP-домофон
Бренд	Grandstream
Модель	GSC3506
Категория	Домофон / SIP-громкоговоритель
Питание	PoE / PoE+ (IEEE 802.3af/at)
Сетевое подключение	Ethernet RJ45 10/100 Мбит/с с поддержкой PoE
Дополнительные порты	1x USB 2.0, 1x многофункциональный вход с 2 контактами (5-12 В)
Аудиомощность	HD-динамик 30 Вт
Аудиофункции	HD-аудио, SIP- и многоадресное оповещение, групповое оповещение, PTT
Функции фильтрации	Встроенные белый, черный и серый списки
Установка	Потолочный монтаж или на рейку (дополнительный потолочный комплект)
Рабочая температура	от 0 °C до 45 °C
Температура хранения	от -10 °C до 60 °C
Влажность	10-90% относительной влажности (без конденсации)
Кнопки управления	Громкость (+/-) и сброс (10 секунд)
Безопасность	Не открывать, не разбирать и не модифицировать; использовать в указанных диапазонах
Обслуживание и очистка	Протирать мягкой сухой тканью. Не использовать химические или абразивные средства.
Запчасти и ремонтопригодность	Запчасти доступны у производителя. Для ремонта обращайтесь в службу поддержки.
Общая информация	Соответствует ICES-003 (B)/NMB-003(B). Встроенное ПО с открытым исходным кодом GPL.

Часто задаваемые вопросы - GSC3506 GRANDSTREAM

Как установить GSC3506 на потолок?

Просверлите круглое отверстие диаметром 230 мм или используйте шаблон для вырезания. Закрепите страховочные тросы, подключите кабели, затем вставьте устройство в отверстие. Затяните винты (1)–(4) и установите переднюю крышку на место.

Как подключить GSC3506 к сети?

Подключите кабель Ethernet RJ45 к порту NET/P устройства, а другой конец — к коммутатору PoE или инжектору PoE. Устройство будет питаться через PoE.

Как настроить устройство через веб-интерфейс?

Найдите MAC-адрес на этикетке, затем введите http://gsc_[MAC-адрес].local в браузере (например, http://gsc_c074ad112233.local). Убедитесь, что вы находитесь в той же сети.

Как использовать функцию оповещения (PA)?

GSC3506 поддерживает SIP- и многоадресное оповещение. Настройте параметры группы в веб-интерфейсе, чтобы отправлять объявления на все динамики группы.

Как заблокировать нежелательные вызовы?

Используйте встроенные белый, черный и серый списки. Добавьте номера в черный список через веб-интерфейс для автоматической блокировки вызовов.

Что делать, если устройство не включается?

Проверьте подключение Ethernet и убедитесь, что коммутатор PoE подает питание. Если проблема не устраняется, обратитесь в поддержку Grandstream.

Как сбросить GSC3506 до заводских настроек?

Нажмите и удерживайте кнопку сброса (на задней панели) в течение 10 секунд. Устройство перезагрузится с настройками по умолчанию.

Можно ли использовать GSC3506 без PoE?

Нет, устройству требуется питание PoE (IEEE 802.3af/at). У него нет отдельного входа питания. Используйте инжектор PoE, если ваш коммутатор не поддерживает PoE.

Как подключить внешнюю кнопку?

Используйте многофункциональный входной порт с 2 контактами. Подключите обычную кнопку (5–12 В) к прилагаемому кабельному кронштейну, затем подключите к 2-контактному порту.

Каковы сетевые требования для GSC3506?

Сеть Ethernet с коммутатором PoE или инжектором. Устройство должно получить IP-адрес (рекомендуется DHCP). Для настройки нужен веб-браузер на ПК в той же сети.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSC3506 GRANDSTREAM

GSC3506 не предназначен для поддержки и выполнения срочных звонков в медицинские учреждения, правоохранительные органы, учреждения здравоохранения ("Экстренные службы") и в какие-либо другие экстренные службы. Для доступа к экстренным службам необходимо предпринять дополнительны меры. Приобретение SIP-совместимой услуги Интернет телефонии, надлежащая конфигурация GSC3506 дляиспользования данной услуги и периодическая проверка конфигурации с целью подтверждения правильности работы являются обязанностью заказчика. Если это не сделано, то для доступа к экстренным службам необходимо подключиться к услугам беспроводной или проводной телефонной связи.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GSC3506. КРОМЕ ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕ ЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХ-ЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GSC3506, ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: http://www.grandstream.com/legal/open-source-software Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по адресу [e-mail].

ОБЩИЙ ОБЗОР

GSC3506 — SIP громкоговоритель для систем оповещений, который позволяет создавать мощные решения для оповещения, повышающие безопасность и качество связи в офисах, школах, больницах, квартирах и т. д. Этот SIP громкоговоритель обеспечивает кристально чистый звук высокой четкости благодаря высококачественному HD-динамику мощностью 30 Вт. GSC3506 поддерживает белые, черные и серые списки, чтобы легко блокировать нежелательные вызовы, SIP и многоадресный пейджинг, групповой пейджинг и PTT. Пользователи могут легко создать современное решение для обеспечения безопасности и громкой связи. Благодаря современному промышленному дизайну и богатому набору функций GSC3506 является идеальным SIP громкоговорителем для любых объектов

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте воздействию температуры вне диапазона от 0 °C до 45 °C при эксплуатации и от -10°C до 60°C при хранении
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации).
• Не включать-выключать устройство GSC3506 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.

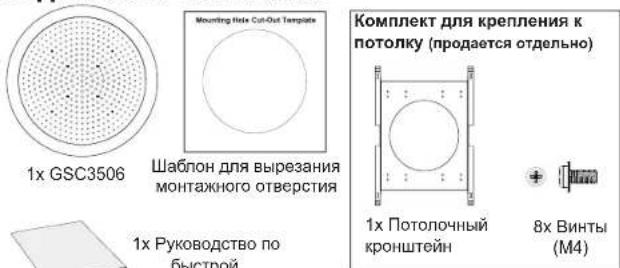

СОДЕРЖИМОЕ УПАКОВКИ

1x Руководство по быстрой

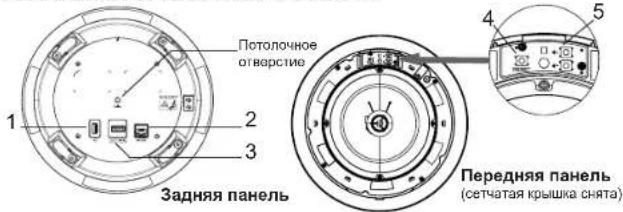

РАЗЪЕМЫ И КНОПКИ GSC3506

Нет. Порты этикетка Описание
1 Порт USB US		B2.0, внешний	JSB-накопитель
2 NET/F			Порт Ethernet RJ45 (10/100Mбит/сек) с поддержкой PoE.
3		2-контактный порт	2-контактный многоцелевой порт ввода. Входной порт тревоги (напряжение доступа от 5 В до 12 В)
4 Reset-RESET			Кнопка сброса до заводских настроек Нажать и удерживать в течение 10 секунд для сброса до заводских настроек.
5 Объем Кнопки громкости звука

УСТАНОВКА УСТРОЙСТВА

GSC3506 можно закрепить на потолке или на штанге. Пожалуйста, обратитесь к следующим шагам для соответствующей установки.

Крепление на

ПОТОЛОК

1. Просверлите круглое отверстие диаметром 230 мм или используйте шаблон для вырезания монтажного отверстия.

1. Для обеспечения безопасности сначала установите страховочные тросы, затем подключите кабель Ethernet и 2-х контактный кабель.

Примечание. Диаметр страховочного тросса должен быть менее 5 мм, а тяговое у должно превышать 25 кгс.

1. Откройте переднюю крышку с помощью плоской отвертки.

1. Совместите устройство с отверстием и медленно нажмите вверх двумя руками.

Предупреждение: не нажимайте на динамик руками.

1. Используйте отвертку и осторожно поверните по часовой стрелке винты, отмеченные как (1), (2), (3) и (4) на иллюстрации шага 5

Предупреждение: Если вы используете электрическую дрель, обязательно установите её на минимальную скорость.

1. Совместите выемку на передней крышке с выемкой на устройстве, нажмите на всю переднюю крышку, чтобы убедиться, что каждая пряжка застегнута

6

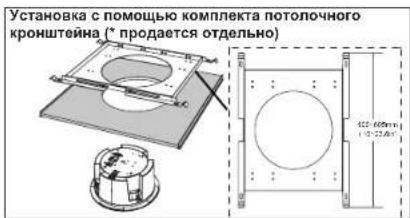

Закрепите потолочный кронштейн винтами из комплекта, как показано на рисунке.

Крепление штанги

1. Закрепите штангу на потолке.
2. Для обеспечения безопасности сначала установите страховочные тросы.

Примечание. Диаметр страховочного тросса должен быть менее 5 мм, а тяговое усилие должно превышать 25 кгс.

1. Прикрепите штангу к потолочному отверстию GSC3506 и поверните, чтобы зафиксировать ее на месте.

1. Подключите кабель Ethernet и 2-х контактный кабель.

ВКЛЮЧЕНИЕ И НАСТРОЙКА УСТРОЙСТВА GSC3506

На GSC3506 можно подавать питание используя PoE/PoE+ коммутатор или PoE инжектор, при выполнении следующих шагов:

War 1: Вставить Ethernet кабель RJ45 в сетевой порт устройства GSC3506.

War 2: Другой конец подключите к PoE коммутатору или PoE инжектору.

Примечание: Для достижения наилучшего звукового эффекта рекомендуется использовать источник питания PoE+.

Подключение соединителя

GSC3506 поддерживает подключение «Обычного ключа» к 2-контактному порту через кабельный разъём

War 1: Достаньте соединитель из монтажного компакта.
War 2: Соедините обычный ключ с кабельным разъемом (как показано на рисунке справа).

Сетевой порт RJ45 Ethernet кабель для PoE коммутатора или PoE инжектора

Соединитель 2-контактный порт Обычный ключ

ВХОД В ИНТЕРФЕЙС НАСТРОЙКИ

Компьютер подключенный к той же сети что и GSC3506 может его обнаружить и получить доступ к его интерфейсу настройки при помощи MAC адреса :

1. Найдите MAC адрес указанный на наклейке на обратной стороне устройства, либо на коробке.
2. Используя компьютер, подключённый к той же сети, что и GSC3506, в браузере введите MAC-адрес GSC3506 в следующем виде: http://gsc_.local

Пример: Если у GSC3506 MAC-адрес C0:74:AD:11:22:33, то доступ к устройству можно получить введя http://gsc_c074ad112233.local в браузере.

Подробное руководство пользователя можно загрузить здесь: http://www.grandstream.com/support
