РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GSC3575 GRANDSTREAM

GSC3574/3575 не предназначен для поддержки и выполнения срочных звонков в медицинские учреждения, правоохранительные органы, учреждения здравоохранения ("Экстренные службы") и в какие-либо другие экстренные службы. Для доступа к экстренным службам необходимо предпринять дополнительны меры. Приобретение SIP совместимой услуги Интернет телефонии, надлежащая конфигурация GSC3574/3575 дляиспользования данной услуги и периодическая проверка конфигурации с целью подтверждения правильности работы являются обязанностью заказчика. Если это не сделано, то для доступа к экстренным службам необходимо подключиться к услугам беспроводной или проводной телефонной связи.

GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ ПОДКЛЮЧЕНИЕ К ЭКСТРЕННЫМ СЛУЖБАМ ЧЕРЕЗ GSC3574/3575. КРОМЕ ТОГО, НИ КОМПАНИЯ GRANDSTREAM, НИ ЕЕ РУКОВОДИТЕЛИ, СОТРУДНИКИ И АФФИЛИРОВАННЫЕЛИЦА НЕ НЕСУТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ КАКИХЛИБО ПРЕТЕНЗИЙ, УЩЕРБА ЛИБО ПОТЕРЬ, И ВЫ ТЕМ САМЫМ ОТКАЗЫВАЕТЕСЬ ОТ КАКИХЛИБО ТРЕБОВАНИЙ ИЛИ ОСНОВАНИЙ ДЛЯ ИСКА, ЯВЛЯЮЩИХСЯ РЕЗУЛЬТАТОМ ИЛИ КАСАЮЩИХСЯ ВАШЕЙ НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GSC3574/3575, ЧТОБЫ СВЯЗАТЬСЯ С АВАРИЙНЫМИ СЛУЖБАМИ И ВАШИМ ОТКАЗОМ СДЕЛАТЬ ДОПОЛНИТЕЛЬНЫЕ ПРИГОТОВЛЕНИЯ, ЧТОБЫ ПОЛУЧИТЬ ДОСТУП К АВАРИЙНЫМ СЛУЖБАМ В СООТВЕТСТВИИ С ПРЕДЫДУЩИМ ПАРАГРАФОМ.

Условия лицензии GNU GPL включены в прошивку устройства и доступны через веб-интерфейс пользователя устройства по адресу my_device_ip/gpl_license. Также можно получить доступ здесь: http://www.grandstream.com/legal/open-source-software Для получения компакт-диска с информацией об исходном коде GPL, пожалуйста, отправьте письменный запрос по vadrecy [e-mail].

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Не пытайтесь открыть, разобрать или изменить устройство.
• Не подвергайте воздействию температуры вне диапазона от 0 °C до 40 °C при эксплуатации и от -10°C до 60°C при хранении
• Не используйте данное устройство в среде, где значение влажности выходит за диапазон: Относит. влажность 10%-90% (без конденсации).
• Не включать-выключать устройство GSC3574/3575 в процессе начального запуска системы или в процессе обновления прошивки. Вы можете тем самым повредить заводскую прошивку устройства и вывести его из строя.
• Пожалуйста, отключайте питание при подключении, демонтаже и других операциях. Не работайте при включенном электричестве.

ОБЩИЙ ОБЗОР

GSC3574/3575 - это мощное переговорное устройство и станция управления помещением, предназначенная для обеспечения предприятий специализированным устройством для управления коммуникациями на объекте, доступом к дверям, физической безопасностью и т. д. Это устройство можно установить на стене, чтобы обеспечить удобное управление домофоном, интерком и пейджинговую связь, управление камерами безопасности и интеграцию с системой телефонии. GSC3574/3575 оснащен 7-дюймовым сенсорным ЖК-дисплеем и полнодуплексным двусторонним НД-аудио. Он предлагает гибкие возможности сетевого подключения при помощи сетевого порта 100 Мбит/с с поддержкой РоЕ или встроенного модуля Wi-Fi 6. Этот SIP-домофон и станция управления помещением разработаны для легкой интеграции со всем спектром продуктов Grandstream, включая домофоны серии GDS, переговорные и пейджинговые устройства серии GSC, камеры безопасности и многое другое. GSC3574/3575 идеально подходит для любого сценария развертывания, когда требуется централизованный мониторинг и управление доступом, коммуникациями и безопасностью объекта.

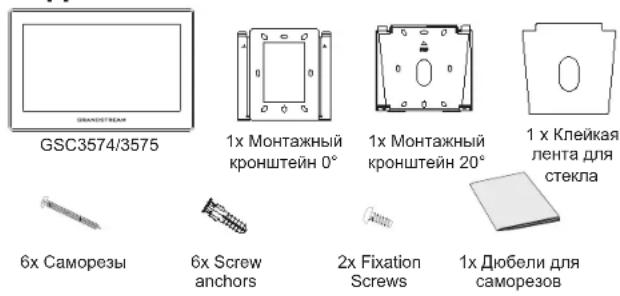

СОДЕРЖИМОЕ УПАКОВКИ

GSC3574/3575 1x Монтажный кронштейн 0° 1x Монтажный кронштейн 20° 1 x Клейкая лента для стекла 6x Саморезы 6x Screw anchors 2x Fixation Screws 1x Дюбели для саморезов

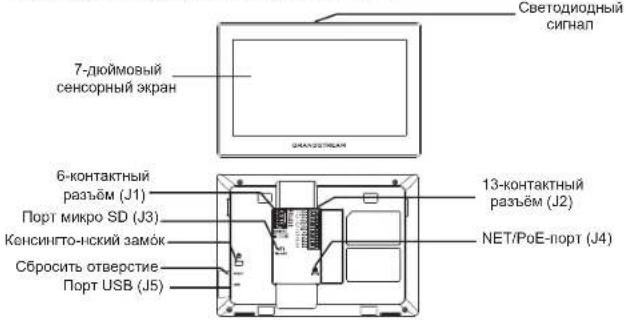

GSC3574/3575 ОПИСАНИЕ

7-дюймовый сенсорный экран Светодиодный сигнал 6-контактный разъём (J1) Порт микро SD (J3) Кенсингно-нский замок Сбросить отверстие Порт USB (J5) 13-контактный разъём (J2) NET/PoE-порт (J4)

УСТАНОВКА

GSC3574/3575 можно установить на стене, стекле или на рабочем столе с помощью кронштейна 20°. Пожалуйста, ознакомьтесь со следующими шагами по установке:

Крепление на стену под углом 0°

1. Просверлите шесть отверстий на стене в соответствии с расположением отверстий на кронштейне 0°, затем установите дюбели на места отверстий.
2. Закрепите кронштейн 0° на стене с помощью шурупов в указанных местах.
3. Убедитесь, что кронштейн 0° установлен правильно, как показано на рисунке.
4. Подключите кабели к соответствующим портам GSC3574/3575 на задней панели и закрепите монтажный кронштейн 0° на устройстве GSC3575/74 с помощью двух крепежных винтов снизу устройства.
5. Совместите позиционные пазы на задней панели устройства с их правильным расположением на металлическом кронштейне, затем закрепите его, надавив вниз.

Крепление на стену под углом 20°

1. Просверлите шесть отверстий на стене в соответствии с расположением отверстий на кронштейне 20°, затем установите дюбели на места отверстий.
2. Закрепите кронштейн 20° на стене с помощью шурупов в указанных местах.
3. Убедитесь, что кронштейн 20° установлен правильно, как показано на рисунке.
4. Подключите кабели к соответствующим портам GSC3574/75 на задней панели и закрепите монтажный кронштейн 20° на устройстве GSC3575/74 с помощью двух крепежных винтов с нижней стороны устройства.
5. Совместите позиционные пазы на задней панели устройства с их правильным расположением на кронштейне для установки под углом 20°, затем закрепите его, надавив вниз.

Клейкое крепление для стекла на стене

1. Очистите стекло перед установкой
2. Приклейте клейкую ленту для стекла к кронштейну для установки под углом 20°.
3. Установите кронштейн 20° с клейкой лентой для стекла на стекло.
4. После установки с помощью двусторонней клейкой ленты, используйте дополнительный клей для фиксации оборудования.
5. Подключите кабели к соответствующим портам GSC3574/75 и закрепите монтажный кронштейн 20° на устройстве GSC3575/74 с помощью двух крепежных винтов.
6. Совместите позиционные пазы на задней панели устройства с их правильным расположением на 20° монтажном кронштейне, затем закрепите его, надавив вниз.

Jack-разъем	Порт		Функции	замечание
	Рп	Сигнал
I1	1	IN8-	Клапт входВ(активный)	Саптальный вход изовольную цико типа, используется для оборужение сигнале направления, IV- подключается к полокительному сигнальному выходу датчика, IV- подключается отридательному сигнальному выходу датчика или GND датчика. Активный диапазон направления 9-15 В
	2	IN8+
	3	IN7-	Алапт вход7(датчный,д)
	4	IN7+
	5	GND	Питаные	Реквизシュются 12В пост. токо, диапазон входного напряжения 11-13В Ток не менее 1,5А при 12В
	6	+12V
I2	1	NO1	Клапт выход1	Релейный выход, нормально законкинутый или законитый, диск. 125 В переменного тока/0,5 А или макс. 30 В/2 А постоянного тока
	2	CCM1
	3	NC1
	4	NO2	Клапт выход2
	5	COV2
	6	NC2
	7	GND	Алапт вход GND	Эталон напряжения для IN [1/2/3/4/5/6]
	8	IN1	Алапт вход3/(Пассивный)	Тревочный вход, используется для подключения таких устройства, как инновлю/переключатель/дагачины тревоги.
	9	IV2	Алапт вход2/(Пассивный)
	10	IN3	Алапт вход3/(Пассивный)
	11	IN4	Алапт вход4/(Пассивный)
	12	ING	Алапт вход5/(Пассивный)
	13	IV6	Алапт вход6/(Пассивный)
I3	Порт микро SO		Кранилище данные	Поддержка тякоб /ЗОКС/ЗОСС, до 512ГБ
I4	NET/РoE-южг		Питаные Ethreflect и РoE	Один сетевой порт 10/100 Мбит/п, поддержка питания 802,3 аг РoE
I5	Под-USB		Обмен данными USB2.0	В USB-порт может быть подключен USB-диск (до 2 ГБ) / лишь / клепкинку. По улучличное предельный ток составляет 460 км², пользователь может наstrate战略 до 1000 км через интернет.

GSC3574/3575 КОНФИГУРАЦИЯ

Сконфигурируйте GSC3574/3575 с помощью веб-браузера:

1. Убедитесь, что Ваш телефон включен и подключен к Интернет
2. Нажмите кнопку "Настройка" на главной странице.
3. Выберите «Состояние сети», чтобы проверить IP-адрес.
4. Введите IP-адрес в браузере вашего ПК (см. рис. ниже).
5. Введите имя пользователя и пароль администратора для входа в меню конфигурации. (Имя пользователя по умолчанию - "admin", случайный пароль по умолчанию Вы можете найти на наклейке на задней стороне

устройства.)

Для получения более детальной информации по настройке, загрузите Руководство
Пользователя и просмотрите часто задаваемые вопросы по ссылке:
http://www.grandstream.com/our-products
