MANUAL DE UTILIZADOR GSC3575 GRANDSTREAM
GSC3574/3575 CONFIGURAÇÃO
O GSC3574/3575 não está pre-configurado para realizar chamadas de emergência para nenhum hospital, agência de aplicação da lei, unidade de cuidados médicos ("Serviço(s) de emergência") ou qualquer outro tipo de serviço de emergência. Você deve realizar configurações adicionais para acessar aos serviços de emergência. É sua responsabilidade contratar um serviço de telefonia de internet compatível com o protocolo SIP, configurar o GSC3574/3575 da maneira adequada para utilizar este serviço, e periodicamente testar a configuração realizada para confirmar que está funcionando da maneira desejada. É sua responsabilidade adquirir um serviço de telefonia tradicional para acessar aos Serviços de Emergência.
NEM A GRANDSTREAM NEM SEUS ESCRITÓRIOS, FUNCIONÁRIOS OU AFILIADOS PODEM SER RESPONSABILIZADOS POR QUALQUER REIVINDICAÇÃO, DANO OU PERDA, E VOCÊ AQUI REPRESENTA TODAS AS TAIS RECLAMAÇÕES OU CAUSAS DE AÇÃO DECORRENTES DE OU RELACIONADAS À SUA INCAPACIDADE DE USAR O GSC3574/3575 PARA ENTRAR EM CONTATO COM SERVIÇOS DE EMERGÊNCIA, E A SUA FALHA DE FAZER ARRANJOS ADICIONAIS PARA ACESSAR SERVIÇOS DE EMERGÊNCIA DE ACORDO COM O PARÁGRAFO IMEDIATAMENTE ANTERIOR.
Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: http://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de info@grandstream.com
PRECAUÇÕES
- Não tente abrir, desmontar ou modificar o dispositivo.
- Não exponha o dispositivo a temperaturas fora do intervalo de 0 °C até 40 °C durante o uso e de -10 °C até 60 °C em armazenamento.
- Não exponha o GSC3574/3575 em ambientes fora do intervalo de umidade de 10-90% RH (sem condensação).
- Não desconectar o GSC3574/3575 durante o início do sistema ou durante a atualização do firmware. Isto pode corromper os arquivos do firmware e causar o mau funcionamento da unidade.
- Por favor, desconecte a fonte de energia durante o cabeamento, montagem ou qualquer outra operação. Não opere o dispositivo enquanto estiver conectado à rede elétrica.
RESUMO
O GSC3574/3575 é uma poderosa estação de intercomunicação e controle de instalações projetada para fornecer às empresas um dispositivo dedicado para gerenciar comunicações de instalações, acesso a portas, segurança física e muito mais. Este dispositivo pode ser montado na parede como uma solução para fácil controle de portas, intercomunicação e comunicação de paging, gerenciamento de câmeras de segurança e integração UC em toda a instalação. O GSC3574/3575 possui uma tela LCD sensível ao torque de 7 polegadas e áudio HD full duplex bidirecional. Ele oferece conectividade de rede flexível por meio de uma porta de rede de 100 Mbps com PoE ou por meio da conectividade Wi-Fi 6 de banda dupla integrado. Este intercomunicador SIP e estação de controle de instalações foi projetado para integração perfeita com toda a linha de produtos da Grandstream, incluindo a série GDS de dispositivos de acesso a portas, intercomunicadores e dispositivos de paging da série GSC, câmeras de segurança e muito mais. O GSC3574/3575 é ideal para qualquer cenário de implantação onde o acesso às instalações, as comunicações e a segurança precisam ser monitorados e controlados centralmente.

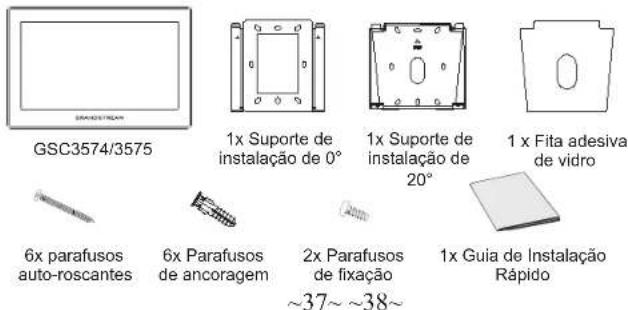

CONTEÚDO DO PACOTE


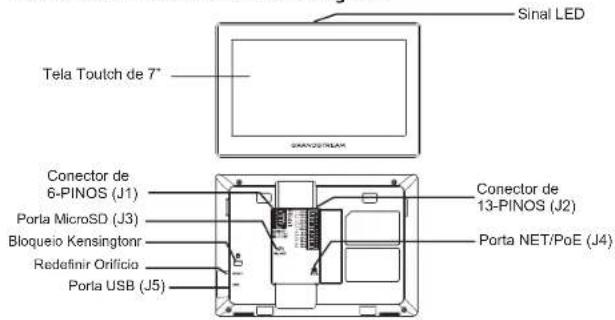

GSC3574/3575 1x Suporte de instalação de 0° 1x Suporte de instalação de 20° 1 x Fita adesiva de vidro 6x parafusos auto-roscantes 6x Parafusos de ancoragem 2x Parafusos de fixação ~37~ ~38~ 1x Guia de Instalação RápidoGSC3574/3575 DESCRIÇÃO
O GSC3574/3575 pode ser montado na parede, no vidro ou na mesa usando um suporte de 20°. Consulte as seguintes etapas para instalação:
Montagem na parede a 0°
- Faça seis furos na parede referentes às posições dos do suporte de instalação 0°, em seguida coloque as buchas na posição dos furos.
- Fixe o suporte de instalação 0° na parede através dos parafusos auto-roscantes nas posições definidas.
- Certifique-se de que o suporte de instalação de 0º esteja instalado corretamente conforme mostrado na ilustração.
- Conecte os cabos às portas GSC3574/3575 adequadas na parte traseira e fixe o suporte de instalação 0° com o dispositivo GSC3575/74 usando os dois para-fusos de fixação na parte inferior do dispositivo.
- Alinhe as ranhuras de posição na parte traseira do dispositivo com a sua colocação correta no suporte de metal e, em seguida, fixe-o empurrando para baixo.

Montagem na parede a 20°
- Faça seis furos na parede referentes às posições dos do suporte de instalação de 20º e, em seguida, coloque as buchas na posição dos furos.
- Fixe o suporte de instalação 20° na parede através dos parafusos auto-roscantes nas posições definidas.
- Certifique-se de que o suporte de instalação de 20° esteja instalado corretamente conforme mostrado na ilustração.
- Conecte os cabos às portas correspondentes na parte traseira do GSC3574/75 e fixe o suporte de instalação de 20° com o dispositivo GSC3575/74 usando os dois parafusos de fixação na parte inferior do dispositivo.
- Alinhe as ranhuras de posição na parte traseira do dispositivo com seu posicionamento correto no suporte de instalação de 20º e fixe-o empurrando para baixo.

5

- Limpe o vidro antes da instalação
- Cole a fita adesiva de vidro no suporte de instalação de 20°.
- Instale o suporte de instalação de 20º com a fita adesiva no vidro.
- Após a instalação com adesivo dupla face, utilize adesivo adicional para fixar o equipamento.
- Conecte os cabos nas portas correspondentes no GSC3574/75 e fixe o suporte de instalação de 20° com o dispositivo GSC3575/74 usando os dois parafusos de fixação.
- Alinhe as ranhuras de posição na parte traseira do dispositivo com seu posicionamento correto no suporte de instalação de 20º e fixe-o empurrando para baixo.

6

5

4
\~39\~ \~40\~
GSC3574/3575 PORTAS
| Tomada | Porta | Função | Observação | |
| Pin | Sinal | |||
| I1 | 2 | IN9 | Alarm IN8(Al vol) | Entrada de alarme do tipo polado, utilizada para a detegão de sinal de tensão, IN1 ligada a salida de sinal pochao do sensor, IN-ligada a salida de sinal negativo do sensor ou GND do sensor. A gama de tonso ativa 2 de 0-15V |
| 2 | IN8+ | |||
| 3 | IN7 | Alarm IN7 (Ativo) | ||
| 4 | IN7- | |||
| 5 | GND | Ligor | DC12V recomendado, intervalo de voltagem da entroda 11 13V. Corrente ao interno 1.5A @13V | |
| 6 | I17V | |||
| I2 | 1 | NO1 | Alarm OUT1 | Saída de Base, norma inseria aberto ou betará, máximo AC 125V/0.5A ou máximo DC 30V/2A |
| 2 | COM1 | |||
| 3 | NC1 | |||
| 4 | NC2 | |||
| 5 | COM2 | Alarm OUT2 | ||
| 6 | NC2 | |||
| 7 | GND | Alarm IN de abertura | Referência de voltagem para IN (1/2/5/4/5/6) | |
| 8 | IN1 | Alarm IN1(Passivo) | Entrada de alarma, utilizada para ligar dispositivos como botadas/outrupções/servores de alarme. | |
| 9 | IN2 | Alarm IN2(Passivo) | ||
| 10 | IN3 | Alarm IN3(Passivo) | ||
| 11 | IN4 | Alarm IN4(Passivo) | ||
| 12 | IN5 | Alarm IN5(Passivo) | ||
| 13 | IN6 | Alarm IN6(Passivo) | ||
| I3 | Porta MicroSO | Armazanamonta de dados | Saporta cartia microSO/SCHC/SOXC, até 512G | |
| I4 | Porta NET/PoF | Fornocimento Ethernet e PoF | Porta de rede ótica 16/100 Maps, suporte para fonte de alimentação 807.3 of POF | |
| I5 | Porta USB | Treco de dados (USB2.0) | A porta USA pode ser conectado e um disco USB (até 2 1B/mouse)/octelo. O limite de corrente predefinido e de 450nm e publicador pode contigue-lo para 3000mA cotratos de Web. | |
GSC3574/3575 CONFIGURAÇÃO
Configurar o GSC3574/3575 utilizando a interface web:
- Verifique e confira que o telefone está ligado e conectado à LAN.
- Pressione "Configurações" na página inicial.
- Seleccione "Network Status" para verificar o endereço IP.
- Digite o endereço IP no navegador do seu PC (veja a figura abaixo)
- Coloque o ID e a senha do administrador para acessar ao menu de configuração. (O ID de usuário padrão é "admin", a senha de acesso ale-atória pode ser encontrada na etiqueta na parte inferior do dispositivo).

Por favor, baixe o Manual do Usuário e verifique a seção FAQ para instruções mais detalhadas: http://www.grandstream.com/our-products
