GSC3506 - Interphone GRANDSTREAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur SIP unidirectionnel / Interphone IP
Marque	Grandstream
Modèle	GSC3506
Catégorie	Interphone / Haut-parleur SIP
Alimentation	PoE / PoE+ (IEEE 802.3af/at)
Connectivité réseau	Ethernet RJ45 10/100 Mbps avec support PoE
Ports supplémentaires	1x USB 2.0, 1x entrée multifonction 2 broches (5-12V)
Puissance audio	Haut-parleur HD 30 W
Fonctions audio	Audio HD, radiomessagerie SIP et multicast, radiomessagerie de groupe, PTT
Fonctions de filtrage	Listes blanche, noire et grise intégrées
Installation	Montage au plafond ou sur rampe (kit plafond optionnel)
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-10 °C à 60 °C
Humidité	10-90% HR (sans condensation)
Boutons de contrôle	Volume (+/-) et réinitialisation (10 secondes)
Sécurité	Ne pas ouvrir, démonter ou modifier ; utiliser dans les plages spécifiées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant. Contacter le service client pour réparation.
Informations générales	Conforme ICES-003 (B)/NMB-003(B). Logiciel open source GPL intégré.

FOIRE AUX QUESTIONS - GSC3506 GRANDSTREAM

Comment installer le GSC3506 au plafond ?

Percez un trou rond de 230 mm de diamètre ou utilisez le gabarit de découpe. Fixez les cordes anti-chute, branchez les câbles, puis insérez l'appareil dans le trou. Serrez les vis (1)-(4) et remettez le capot avant en place.

Comment connecter le GSC3506 au réseau ?

Branchez un câble Ethernet RJ45 dans le port NET/P de l'appareil et l'autre extrémité dans un commutateur PoE ou un injecteur PoE. L'appareil sera alimenté via PoE.

Comment configurer l'appareil via l'interface web ?

Trouvez l'adresse MAC sur l'étiquette, puis tapez http://gsc_[adresse MAC].local dans un navigateur (ex: http://gsc_c074ad112233.local). Assurez-vous d'être sur le même réseau.

Comment utiliser la fonction de radiomessagerie (PA) ?

Le GSC3506 supporte la radiomessagerie SIP et multicast. Configurez les paramètres de groupe dans l'interface web pour envoyer des annonces vers tous les haut-parleurs du groupe.

Comment bloquer les appels indésirables ?

Utilisez les listes blanche, noire et grise intégrées. Ajoutez les numéros à la liste noire via l'interface web pour bloquer automatiquement les appels.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion Ethernet et assurez-vous que le commutateur PoE fournit l'alimentation. Si le problème persiste, contactez le support Grandstream.

Comment réinitialiser le GSC3506 aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation (situé sur le panneau arrière) pendant 10 secondes. L'appareil redémarrera avec les paramètres par défaut.

Puis-je utiliser le GSC3506 sans PoE ?

Non, l'appareil nécessite une alimentation PoE (IEEE 802.3af/at). Il n'a pas d'entrée d'alimentation séparée. Utilisez un injecteur PoE si votre commutateur ne supporte pas le PoE.

Comment connecter un bouton poussoir externe ?

Utilisez le port d'entrée multifonction à 2 broches. Branchez un bouton normal (5-12V) au support de câblage fourni, puis connectez-le au port 2 broches.

Quels sont les prérequis réseau pour le GSC3506 ?

Un réseau Ethernet avec commutateur PoE ou injecteur. L'appareil doit obtenir une adresse IP (DHCP recommandé). Pour la configuration, un navigateur web sur un PC du même réseau.

MODE D'EMPLOI GSC3506 GRANDSTREAM

Le GSC3506 n'est pas préconfiguré pour prendre en charge ou faire des appels d'urgence à tout type d'hôpital, organisme d'application de la loi, unité de soins médicaux (service d'urgence) ou tout autre type de service d'urgence. Vous devez prendre des dispositions supplémentaires pour accéder aux services d'urgence. Il est de votre responsabilité d'acheter un service téléphonique Internet compatible SIP, de configurer correctement le GSC3506 pour utiliser ce service et de tester périodiquement votre configuration pour confirmer qu'elle fonctionne comme prévu. Il est également de votre responsabilité d'acheter des services téléphoniques sans fil ou fixes traditionnels pour accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D'URGENCE VIA LE GSC3506. NI GRANDSTREAM NI SES BUREAUX, EMPLOYÉS OU SOCIÉTÉS AFFILIÉES NE PEUVENT ÊTRE TENUS RESPONSABLES DE TOUTE RÉCLAMATION, DOMMAGE OU PERTE, ET VOUS RENONCEZ À TOUTES LES RÉCLAMATIONS OU CAUSES D'ACTION DÉCOULANT DE VOTRE INCAPACITÉ À UTILISER LE GSC3506 POUR CONTACTER LES SERVICES D'URGENCE, ET VOTRE DÉFAUT DE PRENDRE DES DISPOSITIONS SUPPLÉMENTAIRES POUR ACCÉDER AUX SERVICES D'URGENCE SELON LE PARAGRAPHE PRÉCÉDANT IMMÉDIATEMENT.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip/gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail]..com

APERÇU

Le GSC3506 est un haut-parleur SIP unidirectionnel qui permet aux bureaux, écoles, hôpitaux, appartements et bien d'autres de créer de puissantes solutions d'annonces publiques qui renforcent la sécurité et la communication. Ce haut-parleur SIP robuste offre une fonctionnalité audio HD limpide avec un haut-parleur HD haute-fidélité de 30 watts. Le GSC3506 prend en charge les listes blanches, les listes noires et les listes grises intégrées pour bloquer facilement les appels indésirables, la radiomessagerie SIP et multicast, la radiomessagerie de groupe et le PTT. Les utilisateurs peuvent facilement sculpter une solution de sécurité et de sonorisation de pointe. Grâce à son design industriel moderne et à ses riches fonctionnalités, le GSC3506 est le haut-parleur SIP idéal pour tout type d'environnement.

PRÉCAUTIONS

• N'essayez pas d'ouvrir, de démonter ou de modifier l'appareil.
• Ne pas exposer cet appareil à des températures en dehors de la plage de 0 °C à 45 °C en opération et de -10 °C à 60 °C en stockage.
• N'exposez pas le GSC3506 à des environnements en dehors de la plage d'humidité suivante: 10-90% HR (sans condensation).
• Ne mettez pas votre GSC3506 hors tension pendant le démarrage du système ou la mise à niveau du micrologiciel. Vous risquez d'endommager les images du micrologiciel et de provoquer un dysfotionnement de l'appareil.

CONTENU DU PACK

1x GSC3506

Modele de Trou de montage a découper

1x Guide d'installation rapide

Kit de montage au plafond (en option et vendu séparément)

1x Support de plafond

(M4)

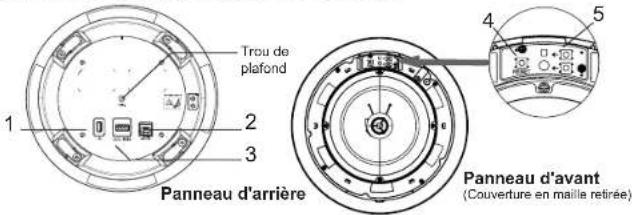

GSC3506 PORTS AND BOUTTONS

NO. Port Label Description
1 Port USB	USB2.0, stockage USB externe.
2 NET/P			Port Ethernet RJ45 (10 / 100Mbps) prenant en charge PoE / PoE+.
3		Port à 2 broches	Port d'entrée multifonction à 2 broches.(Acces voltage 5V à 12V)
4 Réinitialisation			Bouton de réinitialisation d'usine.Appuyez pendant 10 secondes pour réinitialiserles paramètres d'usine par défaut.
5 Volume	Boutons de volume sonore.

INSTALLATION MATERIELLE

GSC3506 peut être monté sur le plafond ou la rampe. Veuillez vous référer aux étapes suivantes pour l'installation appropriée.

Montage au plafond

1. Percez un trou rond d'un diamètre de 230 mm ou utilisez le modèle de découpe de trou de montage.

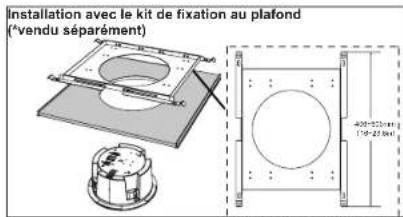

Fixez le support de plafond à l'aide des vis du kit comme indiqué sur l'illustration.

1. Pour assurer la sécurité, installez d'abord les cordes anti-chute, puis branchez les câbles Ethernet et 2 broches.

Note: Le diamètre de la corde antichute doit être inférieur à 5 mm et la force de traction doit être supérieure à 25 kgf.

1. Ouvrez le capot avant avec un tournevis à tête plate.

2. Alignez l'appareil avec le trou et poussez-le lentement avec les deux mains.

Attention: évitez d'appuyer sur le klaxon avec vos mains.

1. Utilisez un tournevis et tournez doucement dans le sens des aiguilles d'une montre les vis marquées comme (1), (2), (3) et (4) dans l'illustration de l'étape 5.

Attention: Si vous utilisez une perceuse électrique, assurez-vous que c'est ajusté à la vitesse minimale en premier.

1. Alignez l'encoche sur le capot avant avec l'encoche sur l'appareil, et appuyez sur l'ensemble du capot avant pour vous assurer que chaque boucle est fermée.

Montage au Rampe

1. Fixez la rampe au plafond.
2. Pour assurer la sécurité, installez d'abord les cordes anti-chute.

Remarque : Le diamètre de la corde antichute doit être inférieur à 5 mm et la force de traction doit être supérieure à 25 kgf.

1. Fixez la perche avec le trou de plafond GSC3506 et faites-la pivoter pour la fixer en place.

1. Branchez les câbles Ethernet et cable de 2 broches.

ALIMENTATION ET CONNEXION DU GSC3506

Le GSC3506 peut être mis sous tension à l'aide d'un commutateur PoE / PoE + ou d'un injecteur PoE en suivant les étapes suivantes:

- Étape 1: Branchez un câble Ethernet RJ45 dans le port réseau du GSC3506.

- Étape 2: Branchez l'autre extrémité dans le commutateur Power over Ethernet (PoE) ou l'injecteur PoE.

Remarque : Il est recommandé d'utiliser une alimentation PoE+ pour obtenir le meilleur effet audio.

Connexion du support de câblage

Le GSC3506 supporte la connexion d'un "Boutton Normale" au port 2 broches via un Support de câblage

Étape 1: Prenez le support de câblage du kit d'installation.

Étape 2: Connectez la clé normale au siège de câblage (comme indiqué sur l'illustration de droite).

ACCÈS À L'INTERFACE DE CONFIGURATION

Un ordinateur connecté au même réseau que le GSC3506 peut découvrir et accéder à son interface de configuration en utilisant son adresse MAC:

1. Localisez l'adresse MAC sur la balise MAC de l'unité, qui est sur la face inférieure de l'appareil, ou sur le paquet.
2. Depuis un ordinateur connecté au même réseau que le GSC3506, tapez l'adresse suivante en utilisant l'adresse MAC du GSC3506 dans votre navigateur http://gsc_.local

Exemple: Un GSC3506 avec l'adresse MAC C0:74;AD:11:22:33 sera accessible en tapant http://gsc_c074ad112233.local dans le navigateur.

Pour plus d'informations, veuillez télécharger le manuel d'utilisation du GSC3506 à partir de: https://www.grandstream.com/support

eseau
Câble Ethernet RJ45 vers un commutateur PoE (Power over Ethernet) ou un injecteur PoE.

Boutton Normale

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1) L'appareil ne doit pas produire de brouillage

2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

CAN ICES-003 (B)/NMB-003(B)

Le présent produit est conforme aux spécifications techniques applicables d'Innovation, Sciences et Développement économique Canada.
