GDS3702 - Intercomunicador GRANDSTREAM - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interfono
Marca	Grandstream
Modelo	GDS3702
Alimentación	PoE IEEE 802.3af (Clase 3, 12.95 W) o adaptador DC 12 V (1 A mínimo, no incluido)
Conectividad de red	Ethernet RJ45 10/100 Mbps
Interfaces adicionales	RS485, Wiegand (entrada/salida), alarma (2 entradas, 2 salidas), cierre eléctrico (relé NO/COM/NC)
Rango de temperatura de funcionamiento	-30 °C a 60 °C
Rango de temperatura de almacenamiento	-35 °C a 60 °C
Humedad de funcionamiento	10 % a 90 % HR (sin condensación)
Montaje	Montaje en superficie (con soporte incluido) o empotrado (kit opcional)
Protección	Tornillos antimanipulación, junta de goma de sellado
Contenido del paquete	Guía de instalación rápida, cubierta trasera, tornillos, anclajes, llave hexagonal, tapones de silicona
Configuración IP predeterminada	DHCP (dirección de respaldo 192.168.1.168 si no hay servidor DHCP)
Acceso a la interfaz web	HTTPS, puerto 443 (predeterminado)
Credenciales predeterminadas	Nombre de usuario: admin; contraseña: aleatoria (en la pegatina del dispositivo)
Cumplimiento	PoE 802.3af Clase 3
Herramientas recomendadas para la instalación	Alicates universales, destornillador plano de 2,5 mm, llave hexagonal (incluida)
Cable de red recomendado	Cat5e o Cat6 (no incluido)
Funcionalidades de seguridad	Alarma entrada/salida, detección de apertura (a través de contacto de alarma)
Software de búsqueda	Herramienta GS_Search disponible en www.grandstream.com/support/tools

Preguntas frecuentes - GDS3702 GRANDSTREAM

¿Cómo conectar el GDS3702 a la alimentación?

El GDS3702 puede alimentarse a través de un switch PoE (IEEE 802.3af Clase 3) conectando un cable Ethernet RJ45 al puerto de red, o mediante un adaptador de corriente DC 12V/1A (no incluido) en el conector de alimentación. Consulte la tabla de conexión para el cableado.

¿Cuál es la dirección IP predeterminada del GDS3702?

Por defecto, el GDS3702 utiliza DHCP. Si no hay ningún servidor DHCP disponible después de 5 minutos, la dirección IP de respaldo es 192.168.1.168. Use la herramienta GS_Search para encontrar la dirección asignada.

¿Cómo acceder a la interfaz web de configuración?

Abra un navegador e introduzca https:// (puerto HTTPS 443 predeterminado). Inicie sesión con el nombre de usuario admin y la contraseña aleatoria impresa en la pegatina del dispositivo.

¿Cómo restablecer el GDS3702 a los ajustes de fábrica?

El aviso no especifica el procedimiento de restablecimiento físico. Consulte el manual de usuario completo o contacte al soporte de Grandstream. Generalmente, mantenga presionado un botón de reinicio durante 10 segundos.

¿Se puede usar el GDS3702 con una cerradura eléctrica?

Sí, el GDS3702 tiene una salida de relé (NO2/COM2/NC2) para controlar una cerradura eléctrica. El cableado depende del tipo de cerradura (seguridad intrínseca o seguridad en caso de fallo). Consulte la tabla de conexión y el manual.

¿Cuáles son los requisitos de cableado para la instalación?

Use un cable Cat5e o Cat6 para Ethernet. Para la alimentación PoE, los pares azul/azul-blanco (PoE_SP2) y marrón/marrón-blanco (PoE_SP1) deben estar conectados. Siga la tabla de conexión J2 y J3.

¿Funciona el GDS3702 en clima frío?

Sí, su rango de temperatura de funcionamiento es de -30°C a 60°C. Por debajo de -30°C, el dispositivo tarda aproximadamente 3 minutos en calentarse antes de arrancar.

¿Cómo montar el GDS3702 en superficie?

Perfore agujeros según el patrón de perforación, fije el soporte de instalación con los tornillos y anclajes, pase el cable, conecte los cables (consulte la tabla de conexión), luego coloque la cubierta trasera y fije el dispositivo con los tornillos de seguridad.

¿Puedo usar un adaptador de corriente en lugar de PoE?

Sí, la opción B requiere una fuente DC 12V/1A mínimo (no incluida). Conecte el positivo (+) al terminal 12V y el negativo (-) a GND en el conector J2. Asegúrese de respetar la polaridad.

¿Dónde encontrar la contraseña predeterminada del GDS3702?

La contraseña aleatoria está impresa en una pegatina colocada en el dispositivo. También es accesible a través de la herramienta GS_Search. Cámbiela después de la primera conexión desde Configuración del Sistema > Gestión de Usuarios.

MANUAL DE USUARIO GDS3702 GRANDSTREAM

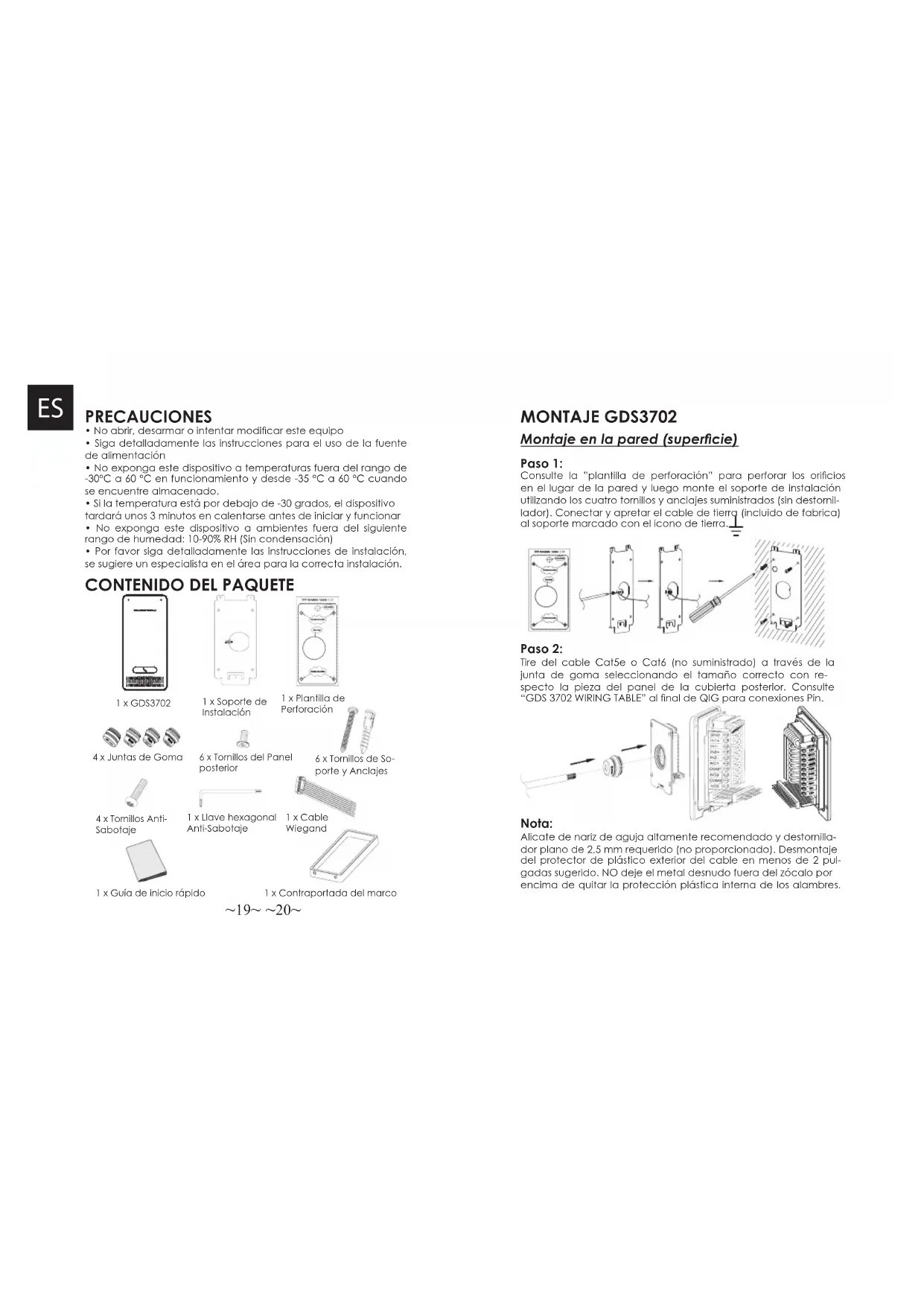

• No abrir, desarmar o intentar modificar este equipo
• Siga detalladamente las instrucciones para el uso de la fuente de alimentación
• No exponga este dispositivo a temperaturas fuera del rango de -30^ a 60^ en funcionamiento y desde -35^ a 60^ cuando se encuentre almacenado.
• Si la temperatura está por debajo de -30 grados, el dispositivo tardará unos 3 minutos en calentarse antes de iniciar y funcionar
• No exponga este dispositivo a ambientes fuera del siguiente rango de humedad: 10-90% RH (Sin condensación)
• Por favor siga detalladamente las instrucciones de instalación, se sugiere un especialista en el área para la correcta instalación.

CONTENIDO DEL PAQUETE

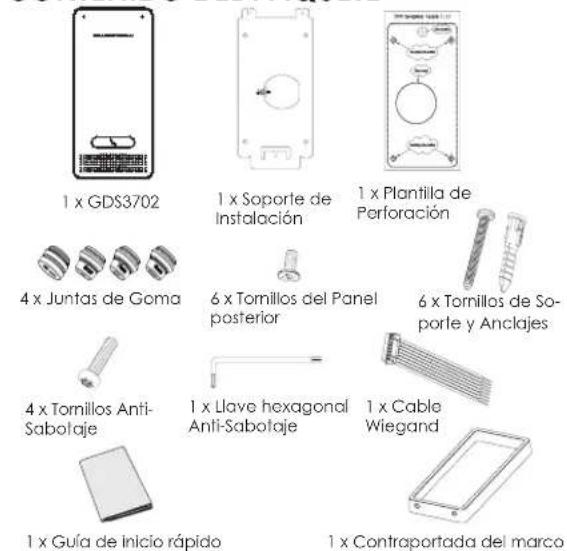

1 x GDS3702 1 x Soporte de Instalación 1 x Plantilla de Perforación 4 x Juntas de Goma 6 x Tomillos del Panel posterior 6 x Tomillos de So- porle y Anclajes 4 x Tomillos Anti- Sabotaje 1 x Llave hexagonal Anti-Sabotaje 1 x Cable Wiegand 1 x Guía de inicio rápido 1 x Contraportada del marco

\~19\~ \~20\~

MONTAJE GDS3702

Montaje en la pared (superficie)

Paso 1:

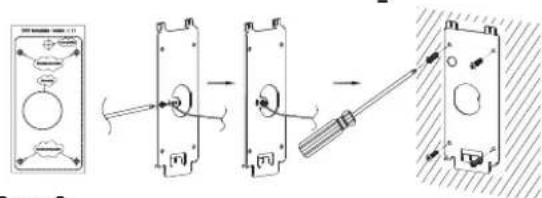

Consulte la "plantilla de perforación" para perforar los orificios en el lugar de la pared y luego monte el soporte de instalación utilizando los cuatro tornillos y anclajes suministrados (sin destomilador). Conectar y apretar el cable de tierra (incluido de fabrica) al soporte marcado con el icono de tierra.

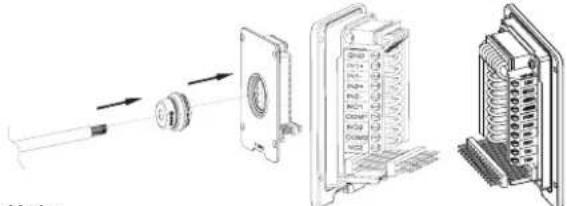

Tire del cable Cat5e o Cat6 (no suministrado) a través de la junta de goma seleccionando el tamaño correcto con respecto la pieza del panel de la cubierta posterior. Consulte "GDS 3702 WIRING TABLE" al final de QIG para conexiones Pin.

Alicate de nariz de aguja altamente recomendado y destomillador plano de 2,5 mm requerido (no proporcionado). Desmontaje del protector de plástico exterior del cable en menos de 2 pulgadas sugerido. NO deje el metal desnudo fuera del zócalo por encima de quitar la protección plástica interna de los alambres.

Paso 3:

Asegúrese que el "marco de la cubierla trasera" esté en su lugar y los cables del panel traseros esten de manera correcta. Nivele la pieza del panel trasero con toda la superficie posterior del dispositivo, y apriete el panel trasero con los tornillos suministrados.

Paso 4:

Saque los dos tornillos de seguridad preinstalados utilizando la llave hexagonal suministrada. Alinee cuidadosamente el GDS3702 con el soporte metálico de la pared, presione y tire del GDS3702 a la posición correcta.

Vuelva a instalar los dos tornillos de seguridad utilizando la llave hexagonal suministrada (NO apriete los tornillos en exceso). Cubra los dos orificios de los tornillos en la parte interior de la pieza "Cubierta trasera" utilizando los dos tapones de silicon suministrados. Comprobar y finalizar la instalación.

Montaje en pared (incorporado)

Consulte el "Kit de montaje en pared" (Incrustado), que se puede adquirir por separado de Grandstream.

$$ \sim 2 1 \sim \sim 2 2 \sim $$

CONEXIÓN DE LA GDS3702

Consulte la ilustración de abajo y siga las instrucciones en la siguiente página.

Apague el GDS3702 cuando conecte los cables o inserte/retire la pieza del panel trasero!

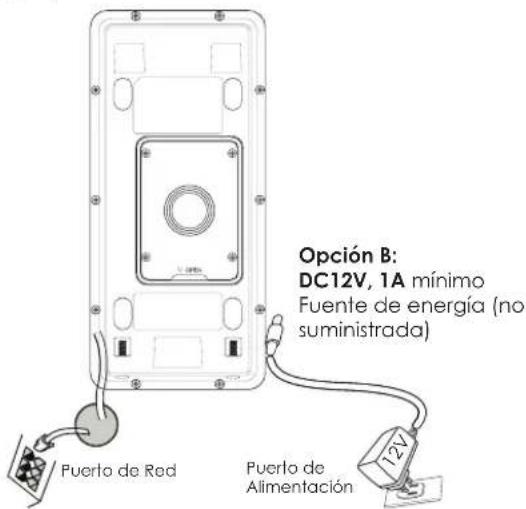

Opción A:

Cable Ethernet RJ45 a (Clase 3) Alimentación a través de Ethernet (PoE).

Opción B: DC12V, 1A mínimo Fuente de energía (no suministrada) Puerto de Red Puerto de Alimentación

Nota:

Elija la opción A si utiliza el conmutador PoE (clase 3); O: Opción B si utiliza una fuente de alimentación de terceros.

Opción A

Enchufe un cable Ethernet RJ45 en la (Clase 3) Alimentación Sobre Ethernet (PoE).

Opción B

Paso 1:

Seleccione un DC12V externo, una fuente de alimentación mínima de 1A (no proporcionado). Conecte correctamente el cable "+,-" de la alimentación en el conector "12V, GND" del conector GDS3702 (consulte la página de montaje anterior para obtener instrucciones). Conecte la fuente de alimentación.

Paso 2:

Conectar un cable Ethernet RJ45 en un switch ó router con salida a internet.

Nota:

Consulte el "Paso 2" de "MONTAJE GDS3702" y "GDS3702 CUADRO DE CABLEADO" al final de QIG para ver todas las ilustraciones e instrucciones de cableado y conexión.

CONFIGURACIÓN DEL GDS3702

El GDS3702 se configura por defecto para obtener la dirección IP del servidor DHCP donde se encuentra la unidad.

Con el fin de saber qué dirección IP está asignada a su GDS3702, utilice la herramienta GS_Search como se ilustra en los siguientes pasos.

Nota:

Si no hay ningún servidor DHCP disponible, la dirección IP prede-terminada del GDS3702 (después de 5 minutos de espera en no responder el DHCP) es 192.168.1.168

Paso 1: Descargar e instalar la herramienta de

búsqueda GS_Search:

http://www.grandstream.com/support/tools

Paso 2: Ejecute la herramienta Grandstream GS_Search en una computadora conectada a la misma red / Servidor DHCP.

Paso 3: Haga clic en el botón Search para iniciar la detección de dispositivos.

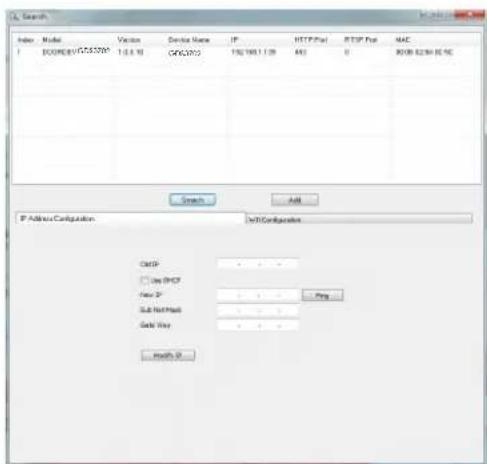

Paso 4: Los dispositivos detectados aparecerán en el campo de salida de la siguiente manera.

Index Model Version Center Name IP HTTP Port HTTP Port MAC 100000000000 1.0.1.10 G65203 192 1881.1.29 443 0 9000 8250 875C Search Add IP Address Configuration Cell Configuration CellP Use PCF New P Sub-NetPath Cell Path Path P

Paso 5: Abra el navegador web y escriba la dirección IP mostrada de GDS3702 con https://para acceder a la GUI web. (Por razones de seguridad, el acceso web predeterminado De GDS3702 está usando HTTPS y el puerto 443).

Paso 6: Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada puede ser encontrada en la etiqueta del GDS3702).

Nota: Por razones de seguridad, asegúrese de cambiar la contraseña de administrador predeterminada en Configuración del sistema> Gestión de usuarios.

Paso 7: Después de iniciar sesión en la webGUI, haga clic en el menú del lado izquierdo de la interfaz web para obtener una configuración más detallada y avanzada.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en http(s)://IP/gpl.license. También se puede acceder aquí: http://www.grandstream.com/legal/open-source-software

Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

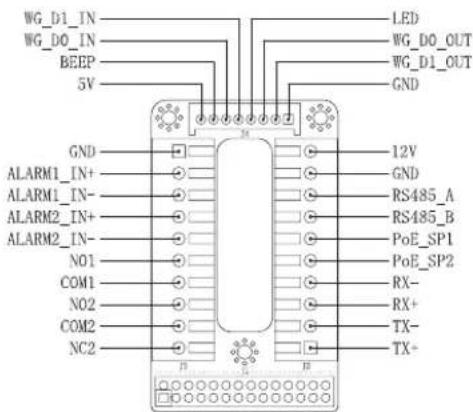

GDS3702 Tabla de cableado

ConectorPIN	Señal	Función
J2(Básico)3.81mm	1 TX+ (Naranja/Blanco)		Ethernet, PoE 802.3al Clase 3.12.95W
	2 TX- (Naranja)
	3 RX+ (Verde/ Blanco)
	4 RX- (Verde)
	5	PoE_SP2 (Azul + Azul/ Blanco)
	6	PoE_SP1 (Marron + Marron/ Blanco)
	7 RS485_B		RS485
	8 RS485_A
	9 GND		Fuente de Alimentación
	10 T2V
J3(Avanzado)3.81mm	1 GND Alarma GND
	2 A_LARM1_IN+		Alarma de entrada
	3 A_LARM1_IN-
	4 A_LARM2_IN+
	5 A_LARM2_IN-
	6 NO1		Alarma de salida
	7 COM1
	8 NO2		Cerradura Eléctrica9 COM
	10 NC2
J4(Especial)2.0mm	1 GND (Negro)		Alimentación GND Wiegand
	2 WG_D1_OUT (Naranja)		Señal de salida Wiegand
	3 WG_D0_OUT (Marron)
	4 LED (Azul)		LED indicador para señal de salida Wiegand
	5 WG_D1_IN (Blanco)		Señal de entrada Wiegand
	6 WG_D0_IN (Verde)
	7 BEEP (Amarillo)		Señal de pitido de salida Wiegand
	8 S7 (Rojo)		Potencia de salida Wiegand

Para obtener más detalles sobre el cableado GDS3702, Consulte el Manual del usuario.

Cerradura Eléctrica			Comisión GDS3702			Puerta
Tipo	Encendido	Apagado	NC2	NO2	COM2	Estado normal
[Abierto cuando no hay energía] Bloqueo magnético	Cerrar	Abrir	•		•	Cerrar
				•	•	Abrir
[Bloqueado cuando sepierde energía)	Abrir	Cerrar		•	•	Cerrar
			•		•	Abrir
NOTA:* Por favor seleccione el cableado correcto basado en el mecanismo de apertura eléctrico usado para la puerta.* La cerradura magnética eléctrica solamente funcionara en el modo abierto cuando no se tenga energía.

WG_D1_IN WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 LED WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Nota:

1) Alimentación PoE_SP1, PoE_SP2 en DC, el rango de voltaje es 48V\~57V, sin polaridad.

2) Alimentación PoE con el cableado:
- PoE_SP1, marrón y marrón / blanco de unión
- PoE_SP2, azul y azul/blanco de unión
3) Alimentación DC puede ser originada correctamente usando un inyector PoE cualificado.
