MANUAL DE USUARIO GWN7832 GRANDSTREAM

El GWN7832 es un switch de red administrable de agregación de capa 3 que permite a las medianas y grandes empresas crear redes empresariales escalables, seguras, inteligentes y de alto rendimiento totalmente administrables. Proporciona 12 puertos ópticos SFP+ con una capacidad máxima de switching de 240 Gbps. Soporte de VLANs para una segmentación del tráfico flexible y sofisticada, QoS avanzado para la priorización del tráfico de red, IGMP/MLD Snooping para la optimización del rendimiento de la red y amplias funciones de seguridad contra posibles ataques. El GWN7832 se puede gestionar de varias formas, desde la interfaz Web local del switch GWN7832 y desde el CLI. Y también es compatible con GWN. Cloud y GWN Manager, la plataforma de gestión de red local y en la nube de Grandstream. Con una máxima calidad de servicio de extremo a extremo y con configuraciones de seguridad flexibles, el GWN7832 es el switch de red administrable de nivel empresarial con la mejor relación precio-calidad para medianas y grandes empresas.

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 45 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado.
• No exponga el GWN7832 a entornos fuera del siguiente rango dehumedad: 10-90% RH (sin condensación) y 10-90% RH (non-condensing) cuando se encuentre almacenado.
• No apague su GWN7832 durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

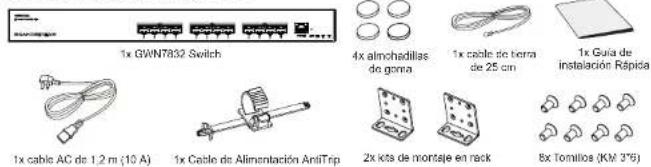

1x GWN7832 Switch 4x almchadillas de goura 1x cable de terra de 25 cm 1x Guía de instalación Rápida 1x cable AC de 1,2 m (10 A) 1x Cable de Alimentación AntiTrip Zx kts de montaje en rack 8x Tomillos (KM 3°6)

PUERTOS E INDICADORES LED

Panel frontal

No. Puerto Y LED Descripción
1 SFP+ 1-12 12x Puertos SFP+ de 10 Gbps
2 1-12 Indicadores LED de los puertos SFP+
3 CONSOLE 1x Puerto de consola, utilizado para conectar una PC directamente al conmutador y administrarlo.
4 RST Botón de restablecimiento de fábrica. Presione durante 5 segundos para restablecer la configuración predeterminada de fábrica.
5 PWR	Indicador LED de fuente de alimentación interna
6 RPS	Indicador LED de fuente de alimentación externa secundaria
7 SYS Indicador LED del sistema
8 Terminal de puesta a tierra
9 100-240VAC 50-60Hz	Toma de corriente
10 Orificio para la unidad de fijación del cable de alimentación
11 Toma de corriente RPS externa
12
13
14 Ventilador	2x Ventiladores

Nota: La fuente de alimentación redundante (RPS) externa se vende por separado.

Indicador LED

Indicador LED	Estado Descripción
Indicador del sistema	Off Apagado
	Verde solido Iniciando
	Verde intermitente	Actualización
	Azul sólido	Uso habitual
	Azul intermitente	Aprovisionando
	Rojo sólido	Actualización fallida
	Rojo intermitente	Restablecimiento de fábrica
Indicador del puerto	Off Puerto apagado
	Verde solido Puerto con	10Gbps conectado y sin actividad
	Verde intermitente	Puerto con 10Gbps conectado y los datos se están transfiriendo
	Amarillo sólido	Puerto con 1Gbps conectado y sin actividad
	Amarillo intermitente	Puerto con 1Gbps conectado y los datos se están transfiriendo
PWR/RPS Indicador	Off Sin uso o fallo
	Verde solido En uso
	Rojo sólido	Sobre Voltaje o muy bajo voltaje

ENERGIZANDO Y CONECTANDO

Conectando a tierra el Switch

1. Retire el tornillo de tierra de la parte posterior del Switch y conecte un extremo del cable de tierra al terminal del del Switch
2. Coloque nuevamente el tornillo de tierra en el orificio del tornillo y aprételo con un destornillador.
3. Conecte el otro extremo del cable de tierra a otro dispositivo que haya sido puesto a tierra o directamente a la terminal de la barra de tierra de la sala de equipos.

Energizando el Switch

Conecte primero el cable de alimentación al Switch, luego conecte el cable de alimentación al sistema de alimentación de la sala de equipos.

Conexión del cable de alimentación Anti-Trip

Para proteger la fuente de alimentación de una desconexión accidental. Se recomienda utilizar una unidad de fijación para la instalación del cable de alimentación.

1. Introduzca a la fuerza la cabeza de la correa de tijación en el orificio junto a la toma de corriente hasta que se abroche en la carcasa sin que se caiga.
2. Después de conectar el cable de alimentación en el tomacorriente, deslice el protector sobre la correa restante hasta que se deslice sobre el extremo del cable de alimentación.
3. Envuelva la correa del cable protector alrededor del cable de alimentación y asegúrelo firmemente. Ajuste las correas hasta que el cable de alimentación quede bien sujeto.

CONEXIÓN DE PUERTO

Conectar al puerto SFP+

El proceso de instalación del módulo de fibra es el siguiente:
1. Sujete el módulo de fibra por un lado e insertelo suavemente a lo largo de la ranura del puerto SFP+ del Switch hasta que el módulo cierre el contacto
2. Al conectar, preste atención a los puertos Rx y Tx del módulo de fibra SFP+. Inserte un extremo de la fibra en los puertos Rx y Tx correspondientes y conecte el otro extremo al dispositivo final.
3. Después del encendido, verifique el estado del indicador del puerto. Si está encendido, significa que el enlace está conectado normalmente; si está apagado, significa que el enlace está desconectado, verifique que el cable y que el dispositivo final esta activo.

Notas:

• Seleccione el cable de fibra óptica según el tipo de módulo. El módulo multimodo corresponde a la fibra óptica multimodo, y el módulo monomodo corresponde a la fibra óptica monomodo.
• Seleccione el cable de fibra óptica de la misma longitud de onda para la conexión.
• Seleccione un módulo óptico apropiado de acuerdo con la situación real de la red para cumplir con los diferentes requisitos de distancia de transmisión.
• El láser de los productos láser de primera clase es dañino para los ojos. No mire directamente al conector de fibra óptica.

Tech y witch. millo ativo de la Terminal de tierra Cable de tierra Barra de tierra

Conectar al puerto de la consola

1. Conecte el cable de la consola al puerto DB9 macho o puerto USB a la PC.
2. Conecte el otro extremo del cable de la consola (conector RJ45) al puerto de la consola del switch

• Para realizar la conexión, deberá seguir los pasos en el orden indicado (1 -> 2). Se debe respetar el orden indicado.
• Para realizar la desconexión, deberá aplicar los pasos en el orden inverso (2 -> 1).

INSTALACIÓN

Instalación en Escritorio

1. Coloque la parte inferior del Switch sobre una mesa lo suficientemente grande y estable.
2. Despegue el papel protector de goma de las cuatro almohadillas, una por una, y péguelas en las ranuras circulares correspondientes en las cuatro esquinas de la parte inferior de la caja.
3. Voitee el Switch y colóquelo suavemente sobre la mesathe table

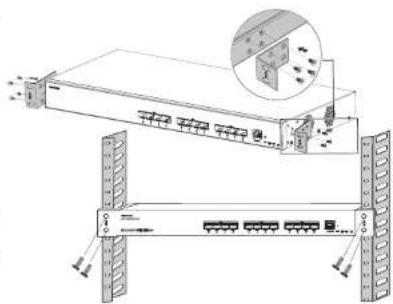

Instalación en un rack estándar de 19"

1. Compruebe la puesta a tierra y la estabilidad del bastidor.
2. Instale los dos montajes en rack en forma de L incluidos a ambos lados del Switch y fijelos con los tornillos proporcionados (KM 3°6).
3. Coloque el Switch en la posición adecuada en el bastidor y apóyelo en el soporte.
4. Fija el montaje en rack en forma de L a las ranuras de guía en ambos extremos del rack con tornillos (preparados por usted mismo) para asegurarse de que el Switch esté instalado de manera estable y horizontal en el rack

Nota:

Para evitar altas temperaturas y mantener el dispositivo fresco, se debe dejar suficiente espacio alrededor del mismo para disipar el calor. La entrada de aire del switch no puede mirar o estar cerca de la salida de aire de otros dispositivos.

Almchadillas de Gona i i Ranura circular

Nota: Si no hay ningún servidor DHCP disponible, la dirección IP predeterminada del GWN7832 es 192.168.0.254.

Método 1: Iniciar sesión con la interfaz de usuario web

1. Use una PC para conectar correctamente a un puerto SFP+ a cualquiera del Switch usando un cable de red mediante el módulo transceptor SFP+ a RJ45 (no incluido).
2. Establezca la dirección IP de Ethernet (o conexión local) de la PC en 192.168.0.x ("x" es cualquier valor entre 1 y 253), y la máscara de subred en 255.255.255.0, para que esté en el mismo segmento de red con la dirección IP del Switch. Si DHCP es utilizado, puede saltar este paso.
3. Escriba la dirección IP de administración predeterminada del Switch http:// en el navegador e ingrese el nombre de usuario y la contraseña para iniciar sesión (el nombre de usuario del administrador predeterminado es 'admin' y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta del Switch GWN7832).

Managed Network SWITCH Plug and play network by with network and core and configurations is installed your network. Sign In CWW7E32 10.0.0007 10.0.0008 10.0.0009 10.0.0010 10.0.0011 10.0.0012 10.0.0013 10.0.0014 10.0.0015 10.0.0016 10.0.0017 10.0.0018 10.0.0019 10.0.0020 10.0.0021 10.0.0022 10.0.0023 10.0.0024 10.0.0025 10.0.0026 10.0.0027 10.0.0028 10.0.0029 10.0.0030 10.0.0031 10.0.0032 10.0.0033 10.0.0034 10.0.0035 10.0.0036 10.0.0037 10.0.0038 10.0.0039 10.0.0040 10.0.0041 10.0.0042 10.0.0043 10.0.0044 10.0.0045 10.0.0046 10.0.0047 10.0.0048 10.0.0049 10.0.0050 10.0.0051 10.0.0052 10.0.0053 10.0.0054 10.0.0055 10.0.0056 10.0.0057 10.0.0058 10.0.0059 10.

Método 2: Inicie sesión usando el puerto de la consola

1. Utilice el cable de la consola para conectar el puerto de la consola del Switch y el puerto señal de la PC.
2. Abra el programa de emulación de terminal de la PC (por ejemplo, SecureCRT), ingrese el nombre de usuario y la contraseña predeterminados para iniciar sesión. (El nombre de usuario predeterminado del administrador os "admin" y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta del Switch GWN7832).

Método 3: Iniciar sesión de forma remota mediante SSH/Telnet

1. Encienda el Telnet del Switch.
2. Ingrese "cmd" en PC/Inicio.
3. Ingrese "telnet " en la ventana cmd
4. Ingrese el nombre de usuario y la contraseña predeterminados para iniciar sesión (el nombre de usuario del administrador predeterminado es "admin" y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta del Switch GWN7832).

Método 4: Configurar usando GWN.Cloud / GWN Manager

Escriba https://www.gwn.cloud en el navegador e ingreso la cuenta y la contraseña para iniciar sesión en la plataforma en la nube. Si no tiene una cuenta, registrese primero o solicite al administrador que le asigne una.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en http://s.//IP/gpl_license Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí:
