Tipo de producto	Punto de acceso Wi-Fi AX3000
Marca	Grandstream
Modelo	GWN7604
Estándar Wi-Fi	802.11ax (Wi-Fi 6) con MU-MIMO 2.4 GHz 2x2:2 y 5 GHz 3x3:2
Velocidad inalámbrica máxima	Hasta 3 Gbps
Número de clientes simultáneos	Hasta 256
Puertos de red	4 x RJ45 10/100/1000 Mbps (1x PoE/PoE+ entrada, 1x LAN, 2x con PSE)
Alimentación	CC 12V 2A o PoE/PoE+ (802.3at)
Funciones principales	MU-MIMO, malla Wi-Fi, portal cautivo, QoS avanzada, gestión en la nube (GWN.Cloud/GWN Manager)
Cobertura	Hasta 100 metros
Temperatura de funcionamiento	0 °C a 45 °C
Temperatura de almacenamiento	-10 °C a 60 °C
Humedad de funcionamiento	10% a 90% (sin condensación)
Montaje	En pared (tacos y tornillos incluidos)
Contenido del paquete	Punto de acceso, 2 tacos, 2 tornillos, guía de instalación rápida
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar productos químicos
Seguridad	WEP, WPA/WPA2-PSK, WPA3, filtrado MAC, portal cautivo
Piezas de repuesto y reparabilidad	No reparable por el usuario; contactar al soporte de Grandstream
Información general	Uso en interiores; certificaciones CE/FCC; gestión a través de GWN.Cloud, GWN Manager, interfaz web

Preguntas frecuentes - GWN7604 GRANDSTREAM

¿Cómo restablecer el GWN7604 a los valores de fábrica?

Mantenga presionado el botón RESET durante 7 segundos hasta que los indicadores parpadeen. El dispositivo se reiniciará con los valores predeterminados.

¿Cuál es el SSID y la contraseña predeterminados?

El SSID predeterminado es GWN[últimos 6 dígitos de la dirección MAC] y la contraseña está impresa en la etiqueta MAC en la parte posterior del dispositivo.

¿Cómo acceder a la interfaz de configuración del GWN7604?

Conéctese a la misma red que el dispositivo y escriba en su navegador https://gwn_[dirección MAC sin dos puntos].local o use la herramienta GWNDiscoveryTool para encontrar la dirección IP.

¿Se puede alimentar el GWN7604 a través de PoE?

Sí, el puerto PoE4 acepta alimentación PoE/PoE+ (802.3at). También puede usar un adaptador de corriente CC 12V 2A (no incluido).

¿Cuál es el número máximo de clientes simultáneos?

El GWN7604 puede soportar hasta 256 clientes simultáneos gracias a MU-MIMO.

¿Cómo montar el GWN7604 en la pared?

Use las ranuras de montaje en la parte posterior para fijarlo con los tornillos y tacos incluidos. Mida la separación, taladre, inserte los tacos y atornille dejando un espacio para colgar el dispositivo.

¿El GWN7604 es compatible con la gestión en la nube?

Sí, se puede gestionar a través de GWN.Cloud (integrado en GDMS) o GWN Manager, las plataformas de gestión en la nube y local de Grandstream.

¿Cuáles son las temperaturas de funcionamiento recomendadas?

La temperatura de funcionamiento es de 0 °C a 45 °C y la temperatura de almacenamiento de -10 °C a 60 °C con una humedad del 10% al 90% sin condensación.

¿El GWN7604 es compatible con malla Wi-Fi?

Sí, es compatible con redes en malla (mesh) para extender la cobertura inalámbrica.

¿Cómo actualizar el firmware del GWN7604?

Conéctese a la interfaz web, vaya a Administración > Actualización y descargue el archivo de firmware desde el sitio de Grandstream. No corte la alimentación durante la actualización.

MANUAL DE USUARIO GWN7604 GRANDSTREAM

El GWN7604 es un punto de acceso Wi-Fi AX3000 de tamaño compacto diseñado para pequeñas empresas, hoteles y oficinas domésticas. Proporciona versatilidad a través de cuatro puertos de red Gigabit, incluyendo un puerto uplink con alimentacion PoE/ PoE+ que energiza al dispositivo, 3 puertos de red de las cuales 2 pueden proporcionar PoE. El GWN7604 ofrece tecnología 2.4G 2x2:2 y 5G 3x3:2 MU-MIMO con un sofisticado diseño de antena para soportar hasta 256 clientes simultáneos y una cobertura de hasta 100 metros. Este punto de acceso Wi-Fi se puede instalar y gestionar fácilmente mediante GWN.Cloud (ahora integrado con GDMS) y GWN Manager, las plataformas de gestión en la nube y local de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes mesh, portales cautivos, rendimiento inalámbrico de 3Gbps y cuatro puertos de red Gigabit, el GWN7604 es el punto de acceso Wi-Fi ideal para despliegues de tamaño pequeño a mediano que requieren flexibilidad.

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 45 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado
• No exponga el GWN7604 a entornos fuera del siguiente rango de humedad: 10-90% RH (sin condensación).
• No apague su GWN7604 durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

CONTENIDO DEL PAQUETE

1x Punto de Acceso GWN7604

2x Tornillos (PA3.5*20)

1x Guía de instalación Rápida

PUERTOS GWN7604

Puerto Descripción
DC12V	Conector de adaptador de corriente (DC12V, 2A).
RESET	Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica.
POE4	Puerto Ethernet RJ45 (10/100/1000Mbps) con soporte de PoE/PoE+.
LAN1	1x Puerto Ethernet RJ45(10/100/1000Mbps).
LAN2LAN3	2x puertos Ethernet RJ45 (10/100/1000Mbps) con PSE.

Notas:

• Si GWN7604 se alimenta mediante POE+ o una fuente de alimentación (DC 12V, 2A) (no suministrada). Soportará un total de 12W para la salida LAN2/LAN3 PSE.
• Si la entrada es PoE, PSE no compatible.

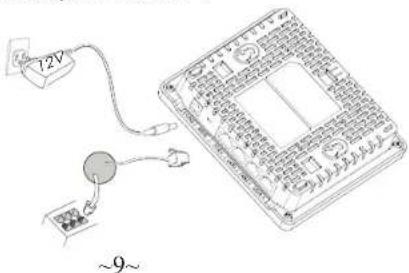

ENCENDIENDO Y CONECTANDO EL GWN7604

El GWN7604 se puede alimentar con la fuente de alimentación correcta (DC12V, 2A) o con un interruptor PoE / PoE +:

Opción A: Opción A: Adaptador de Corriente a la toma de corriente AC.

Opción B: Opción B: Cable Ethernet RJ45 al switch PoE/PoE+.

INSTALACIÓN DE HARDWARE

GWN7604 se puede montar en la pared. Consulte los siguientes pasos para la instalación adecuada.

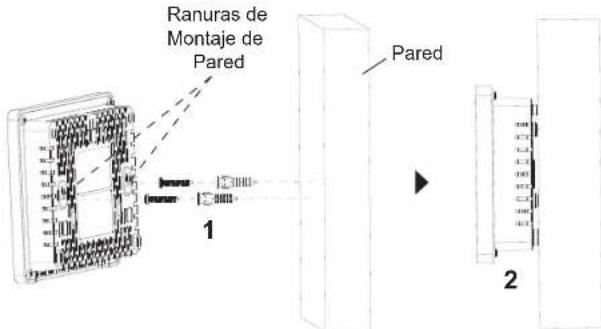

Montura de Pared

1. Use una cinta métrica para medir la distancia entre las dos ranuras para montaje de pared en la parte trasera del punto de acceso GWN7604 y use un lápiz para marcar los hoyos donde irán los tornillos en la pared.
2. Utilice un taladro para hacer un agujero en cada punto marcado. Coloque los anclajes y los tornillos en cada orificio. Deje espacio suficiente entre la pared y la cabeza del tornillo y, a continuación, monte el GWN7604 en los tornillos utilizando las ranuras de montaje en pared.

CONECTAR AL GWN7604 CON LA RED Wi-Fi PREDETERMINADA

El GWN7604 puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto.

Después de encender el GWN7604 y establecer la conexión a la red, el GWN7604 emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

Nota: La información del SSID y contraseña por defecto del GWN7604 están impresas en la etiqueta MAC de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7604, o en la misma red que el GWN7604 puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7604 utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja.
2. Desde un ordenador conectado a la misma red del GWN7604, escriba la siguiente dirección utilizando la dirección MAC del GWN7604 en su navegador https://gwn_.local

Ejemplo: De un GWN7604 que tenga la dirección MAC EC:74:D7:8C:4D:F8, esta unidad se puede acceder escribiendo en el navegador https://gwn_ec74d78c4df8.local en el navegador.

Método 2: Descubrir el GWN7604 utilizando la herramienta GWN-DiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace:: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear.
3. La herramienta descubrirá todos los Puntos de Acceso GWN7604 conectados a la red mostrando sus direcciones MAC's e IP's.

4. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7604, o escriba manualmente la dirección IP que se muestra en su navegador.

5. Ingrese el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada se puede encontrar en la etiqueta MAC del GWN7604).

Notas:

• Asegúrese que el GWN7604 no esté vinculado con otro punto de acceso GWN7604, GWN Router Series, GWN.Cloud o GWN Manager, de lo contrario no se podrá acceder a la interfaz de configuración.
• Si el GWN7604 ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.
• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros.
• Para administrar el GWN7604 a través de la nube, consulte el siguiente link https://www.gwn.cloud.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: https://www.grandstream.com/legal/open-source-software Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí: https://www.grandstream.com/our-products
