MANUAL DE USUARIO GWN7661E GRANDSTREAM

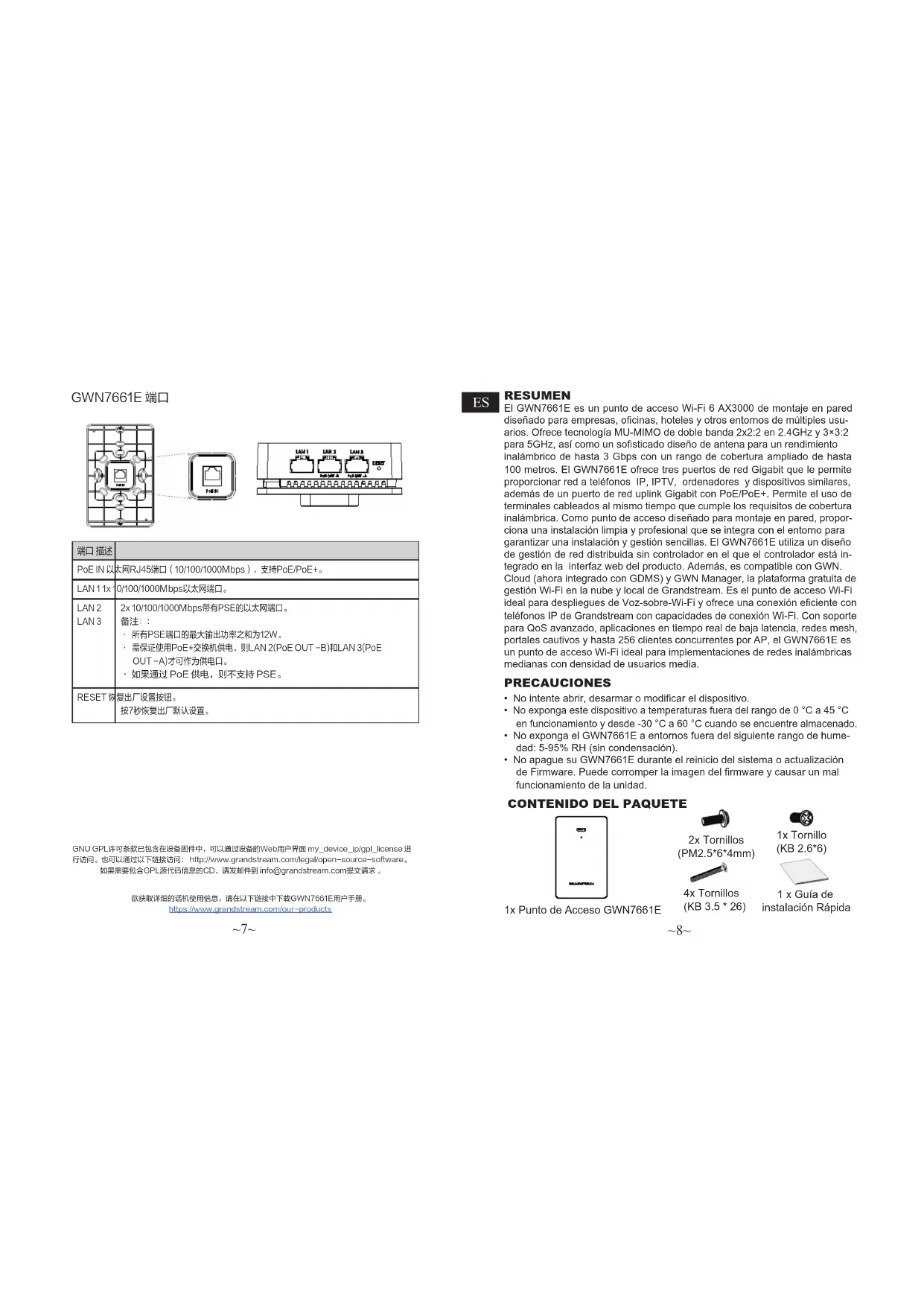

GWN7661E无线接入点 1x 快速安装手册4x 螺丝（KB 3.5*26） 2x 螺丝（PM2.5*6*4mm） 1x 螺丝（KB 2.6*6）~7~ ~8~ GNU GPL许可条款已包含在设备固件中，可以通过设备的Web用户界面 my_device_ip/gpl_license 进行访问。也可以通过以下链接访问： http://www.grandstream.com/legal/open-source-software。 如果需要包含GPL源代码信息的CD，请发邮件到 [e-mail]提交请求 。欲获取详细的话机使用信息，请在以下链接中下载GWN7661E用户手册。https://www.grandstream.com/our-products GWN7661E 端口 端口 描述PoE IN 以太网RJ45端口（10/100/1000Mbps），支持PoE/PoE+。LAN 1 1x 10/100/1000Mbps以太网端口。LAN 2LAN 32x 10/100/1000Mbps带有PSE的以太网端口。 ：：• 所有PSE端口的最大输出功率之和为12W。• 需保证使用PoE+交换机供电，则LAN 2(PoE OUT -B)和LAN 3(PoE OUT -A)才可作为供电口。• 如果通过 PoE 供电，则不支持 PSE。RESET 恢复出厂设置按钮。按7秒恢复出厂默认设置。 RESUMEN El GWN7661E es un punto de acceso Wi-Fi 6 AX3000 de montaje en pared diseñado para empresas, ocinas, hoteles y otros entornos de múltiples usu- arios. Ofrece tecnología MU-MIMO de doble banda 2x2:2 en 2.4GHz y 3×3:2 para 5GHz, así como un sosticado diseño de antena para un rendimiento inalámbrico de hasta 3 Gbps con un rango de cobertura ampliado de hasta 100 metros. El GWN7661E ofrece tres puertos de red Gigabit que le permite proporcionar red a teléfonos IP, IPTV, ordenadores y dispositivos similares, además de un puerto de red uplink Gigabit con PoE/PoE+. Permite el uso de terminales cableados al mismo tiempo que cumple los requisitos de cobertura inalámbrica. Como punto de acceso diseñado para montaje en pared, propor- ciona una instalación limpia y profesional que se integra con el entorno para garantizar una instalación y gestión sencillas. El GWN7661E utiliza un diseño de gestión de red distribuida sin controlador en el que el controlador está in- tegrado en la interfaz web del producto. Además, es compatible con GWN. Cloud (ahora integrado con GDMS) y GWN Manager, la plataforma gratuita de gestión Wi-Fi en la nube y local de Grandstream. Es el punto de acceso Wi-Fi ideal para despliegues de Voz-sobre-Wi-Fi y ofrece una conexión eciente con teléfonos IP de Grandstream con capacidades de conexión Wi-Fi. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes mesh, portales cautivos y hasta 256 clientes concurrentes por AP, el GWN7661E es un punto de acceso Wi-Fi ideal para implementaciones de redes inalámbricas medianas con densidad de usuarios media.

1x Punto de Acceso GWN7661E 4x Tornillos (KB 3.5 * 26) 1 x Guía de instalación Rápida PRECAUCIONES 2x Tornillos (PM2.5*6*4mm) 1x Tornillo (KB 2.6*6)

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 45 °C en funcionamiento y desde -30 °C a 60 °C cuando se encuentre almacenado.

• No exponga el GWN7661E a entornos fuera del siguiente rango de hume- dad: 5-95% RH (sin condensación).

• No apague su GWN7661E durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del rmware y causar un mal funcionamiento de la unidad.~9~ ~10~

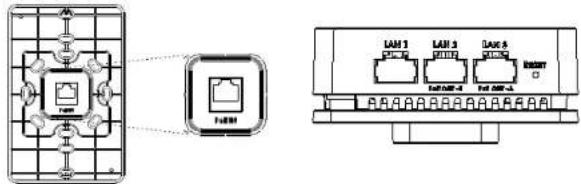

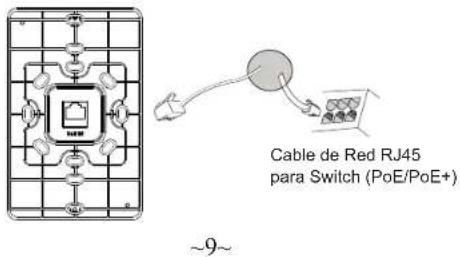

El GWN puede ser alimentado usando un switch PoE/PoE+ por medio de los siguientes pasos: Paso 1: Puerto Descripción PoE IN

• La salida de potencia máxima para cada puerto PSE es de 6 W.

• Si se alimenta con PoE+, tanto el puerto LAN 2 (PoE OUT -B) y LAN 3 (PoE OUT -A) pueden utilizarse como PSE.

• Si el equipo es energizado via PoE, el PSE no estara soportado.

Botón de reinicio de fábrica. Presione por 7 segundos para llevar a los ajustes de fábrica. Paso 2: para Switch (PoE/PoE+)

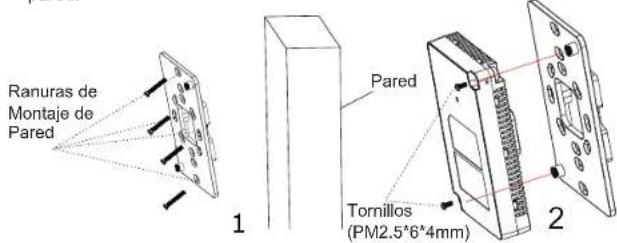

1. Use una cinta métrica para medir la distancia entre las dos ranuras para

acceso GWN7661E a la pared a través de las ranuras para montaje en pared.

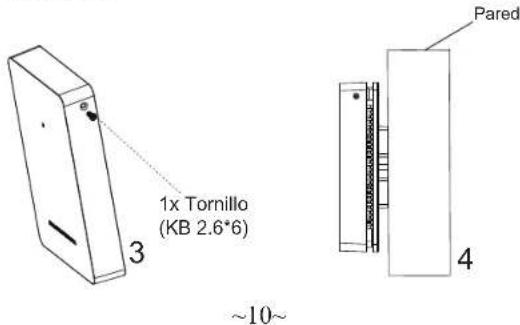

GWN7661E en la pared después de montar el soporte de pared en la pared. Montura de Pared

INSTALACIÓN DE HARDWARE

gris del costado. 1 screw(KB 2.6*6)

para la instalación adecuada.~11~ ~12~ ACESSO A LA INTERFAZ DE CONFIGURACIÓN Un ordenador conectado al SSID del GWN7661E, o en la misma red que el GWN7661E puede descubrir y acceder a su interfaz de conguración us- ando uno de los siguientes métodos: Método 1: Descubrir GWN7661E utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad,

ubicada en la parte posterior del equipo o en la caja

2. Desde un ordenador conectado a la misma red del GWN7661E, escriba

la siguiente dirección utilizando la dirección MAC del GWN7661E en su navegador https://gwn_<MAC>.local Ejemplo: De un GWN7661E que tenga la dirección MAC EC:74:D7:8C:4D:F8, esta unidad se puede acceder escribiendo en el navegador https://gwn_ ec74d78c4df8.local en el navegador. Método 2: Descubrir el GWN7661E utilizando la herramien- ta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace:

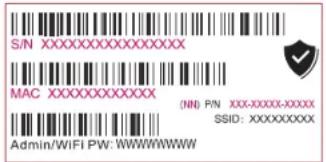

https://www.grandstream.com/tools/GWNDiscoveryTool.zip El GWN7661E puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi ac- tivado por defecto. Después de encender el GWN7661E y establecer la conexión a la red, el GWN7661E emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria. Nota: La información del SSID y contraseña por defecto del GWN7661E están impresas en la etiqueta MAC de la unidad. CONECTAR AL GWN7661E CON LA RED Wi-Fi PRE- DETERMINADA

5. Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El

nombre de usuario de administrador predeterminado es “admin” y la con- traseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7661E). Notas: Los términos de licencia GNU GPL son incorporados en el rmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: https://www.grandstream.com/legal/open-source-software Para obtener un CD con la información del código fuente GPL, por favor, remita una solicitud escrita a [e-mail] Para obtener el manual de usuario, favor haga click aquí: https://www.grandstream.com/our-products

3. La herramienta descubrirá todos los Puntos de Acceso GWN7661E co-

nectados a la red mostrando sus direcciones MAC´s e IP´s.

4. Haga clic en Administrar dispositivos para que sea redirigido directa-

mente a la interfaz de conguración de la GWN7661E, o escriba manual- mente la dirección IP que se muestra en su navegador.

2. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear.

• Asegúrese que el GWN7661E no esté vinculado con otro punto de acceso GWN7661E como esclavo, o algún router de la serie GWN70xx, de lo con- trario no podrá ingresar a la interfaz de conguración.

• Si el GWN7661E ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.

• Es responsabilidad del cliente asegurarse del cumplimiento con las regula- ciones locales para bandas de frecuencia, potencia de transmisión y otros.
