MANUAL DE USUARIO GSC3500 GRANDSTREAM

GUIA DE INSTALACIÓN RÁPIDA

Esta guía aplica para los siguientes modelos:

El GSC3505 es un Intercomunicador Altavoz SIP de una vía y el GSC3510 es un Intercomunicador Altavoz/Micrófono SIP de dos vías, ambos incluyen un puerto Ethernet de 100Mbps con PoE/PoE+, Wi-Fi de banda dual 2.4G/5G integrado, Bluetooth integrado, altavoz de 8W de alta delidad y un puerto de entrada multi- propósito que soporta una gran variedad de dispositivos periféricos, 3 micrófonos direccionales con Diseño de Arreglo Microfónico Multicanal (en inglés MMAD) disponible únicamente para el GSC3510. Ambos modelos GSC3505 y GSC3510 poseen un sistema de altavoz Hi-Fi de audio full HD, mientras que el GSC3510 posee un arreglo de micrófonos de última generación con una distancia de recep- ción de hasta 4.2 metros. Las características incorporadas de la lista blanca y la lista negra permiten ltrar fácilmente las llamadas no deseadas desde Internet. Su moderno diseño industrial y sus excelentes características lo hacen ideal para aulas, hospitales, apartamentos, dormitorios y mucho más.

• No intente abrir, desarmar o modicar el dispositivo.

• No exponga el dispositivo a temperaturas fuera del rango de 0 ° C a 40 ° C en funcionamiento y de -10 ° C a 60 ° C en almacenamiento.

• No exponga el GSC3505/GSC3510 a entornos fuera del siguiente rango de hu- medad: 10-90% HR (sin condensación).

• No Desenchufe su GSC3505/GSC3510 durante el arranque del sistema o actu- alización del rmware. Puede dañar las imágenes de rmware y provocar un mal funcionamiento de la unidad. El GSC3505/GSC3510 no viene pre congurado ni tiene acceso a información de ningún tipo de ser- vicio de llamadas de emergencia, hospitales, ser- vicios policiales, unidades de cuidados médicos o cualquier otro tipo de servicio de socorro. Usted deberá hacer las coordinaciones necesarias para poder acceder a estos servicios. Será su respon- sabilidad, el contratar el servicio de telefonía por internet compatible con el protocolo SIP, congurar apropiadamente el GSC3505/GSC3510 para usar dicho servicio y periódicamente probar su congu- ración para conrmar su funcionamiento de acu- erdo a sus expectativas. Si usted decide no hacerlo, será su responsabilidad comprar servicios de tele- fonía tradicional, ya sea por línea ja o inalámbrica para poder acceder a los servicios de emergencia.

DIRECTORES, EMPLEADOS O AFILIADOS, PUEDEN

REALIZAR LAS COORDINACIONES NECESARIAS

PRECEDENTE. GSC3505/GSC3510 3x Tornillos (PM 3x50) 3x Tornillos (PA 3.5x20) Soporte metalico Soporte plástico Mazo de cables Cuerda de plato desmontable Destornillador Hexágonal 1x Tornillos(M3x15) 1x Guia de Instalación Rápida 1x Licencia GPL 3x Tuercas M3 3x Pernos plásticos de expansión~13~ ~14~

INSTALACIÓN DE HARDWARE

PUERTOS GSC3505/GSC3510

Bloquear Ranura de posicionamiento

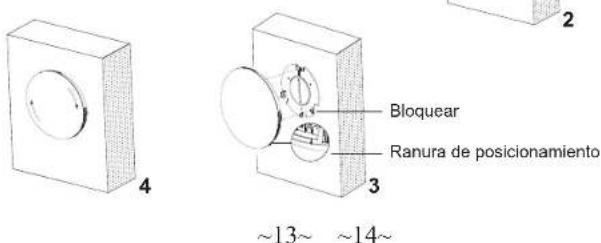

1. Ubique el soporte del equipo en la posición deseada

con la echa hacia arriba. Taladre tres oricios en la pared guiandose a las posiciones de los agujeros en el soporte de metal.

3. Alinee la línea de posición en la cubierta trasera del

dispositivo con la ranura de posicionamiento.

4. Gire el dispositivo en el sentido de las agujas del

reloj hasta que quede bloqueado en la posición cor- recta. Montaje en pared GSC3505/GSC3510 se puede montar en la pared o el techo. Por favor reérase a los siguientes pasos para la instalación apropiada. Montaje en el techo

1. Coloque el montaje en el techo (soporte de

metal) en el centro del techo y marque la posición de los tres oricios para tornillos.

2. Taladre un oricio redondo con un diámetro

de 18 mm para cable Ethernet. La distan- cia entre su centro y el oricio resaltado en el soporte de plástico debe ser de 35 mm.

3. Fije los soportes plásticos y metalicos en

el techo con tornillos de cabeza plana y contratuercas. Luego coloque un cable Ethernet que pase a través del oricio de 18 mm.

4. Alinee la línea de posición en la cubierta

trasera del dispositivo con la ranura de posicionamiento.

5. Gire el dispositivo en el sentido de las agu-

jas del reloj hasta que quede bloqueado en la posición correcta. 35mm Tornillo M3.0x50 Tuerca M3 Soporte metalico Soporte plástico Cerrar Ranura de posi- cionamiento

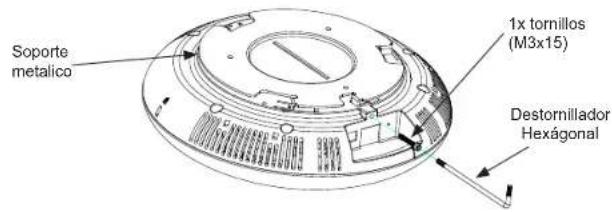

Después de ser ensamblado el dispositivo con los soportes metálicos angulares en la pared o el techo, se deben utilizar los tornillos anti-desmontables (M3 x 15) para prevenir la extracción del dispositivo. Soporte metalico 1x tornillos (M3x15) Destornillador Hexágonal Instalación anti-robos Puerto Etiqueta Descripción Reset Botón de reinicio de fábrica. Presione duran- te 7 segundos para restablecer los valores predeterminados de fábrica. NET/PoE Puerto Ethernet RJ45 (10/100Mbps) com- patible con PoE / PoE +. Puerto de 2 pines Puerto de entrada multipropósito de 2 pines.~15~ ~16~

POUR CONTACTER LES SERVICES D’URGENCE, ET VOTRE DÉFAUT DE PRENDRE DES DISPOSITIONS SUPPLÉMENTAIRES POUR ACCÉDER AUX SERVIC- ES D’URGENCE SELON LE PARAGRAPHE PRÉCÉ- DANT IMMÉDIATEMENT. Una computadora conectada a la misma red que el GSC3505/GSC3510 puede descubrir y acceder a su interfaz de conguración usando su dirección MAC:

1. Ubique la dirección MAC en la etiqueta MAC de la unidad, que se encuentra

en la parte inferior del dispositivo o en el paquete.

2. Desde una computadora conectada a la misma red que el GSC3505/GSC3510,

escriba la siguiente dirección usando la dirección MAC del GSC3505/GSC3510 en su navegador http://gsc_<mac>.local Ejemplo: si un GSC3505/GSC3510 tiene la dirección MAC C0:74:AD:11:22:33, se puede acceder a esta unidad escribiendo local en el navegador http://gsc_c074ad112233 ACCESO A LA INTERFAZ DE CONFIGURACIÓN Para obtener más información, descargue el Manual de usuario GSC3505/ GSC3510 desde: http://www.grandstream.com/support El GSC3505/GSC3510 puede encenderse usando el interruptor PoE/PoE+ o el inyector PoE siguiendo los siguientes pasos: - Paso 1: Conecte un cable Ethernet RJ45 en el puer- to de red del GSC3505/GSC3510. - Paso 2: conecte el otro extremo al interruptor de alimentación por Ethernet (PoE) o al inyector PoE. ENCENDIDO Y CONEXIÓN DEL GSC3505/GSC3510 Puerto de red Cable Ethernet RJ45 para conmutador de alimentación por Ethernet (PoE) o inyector PoE. Conectando el Mazo de Cables Los GSC3505/GSC3510 soportan la conexión de una "Llave & LED" ó "Llave Normal" a un puerto de 2 pines a través del Mazo de Cables. Paso 1: Tomar el mazo de cables desde los paquetes de instalación. Paso 2: Conectar la Llave & LED ó Llave Normal con el Mazo de Cables (mostrado en la ilustración de la derecha). Nota: Este puerto soporta conexión paralela con una lámpara incandescente (con menos de 1W) ó una lámpara LED (con menos de 100mA). puerto de 2 pinesMazo de cablesLlave con LED ó Llave Normal~17~ ~18~
