BEDIENUNGSANLEITUNG GSC3500 GRANDSTREAM

1x 螺丝 (M3x15) 3 x 塑料膨胀

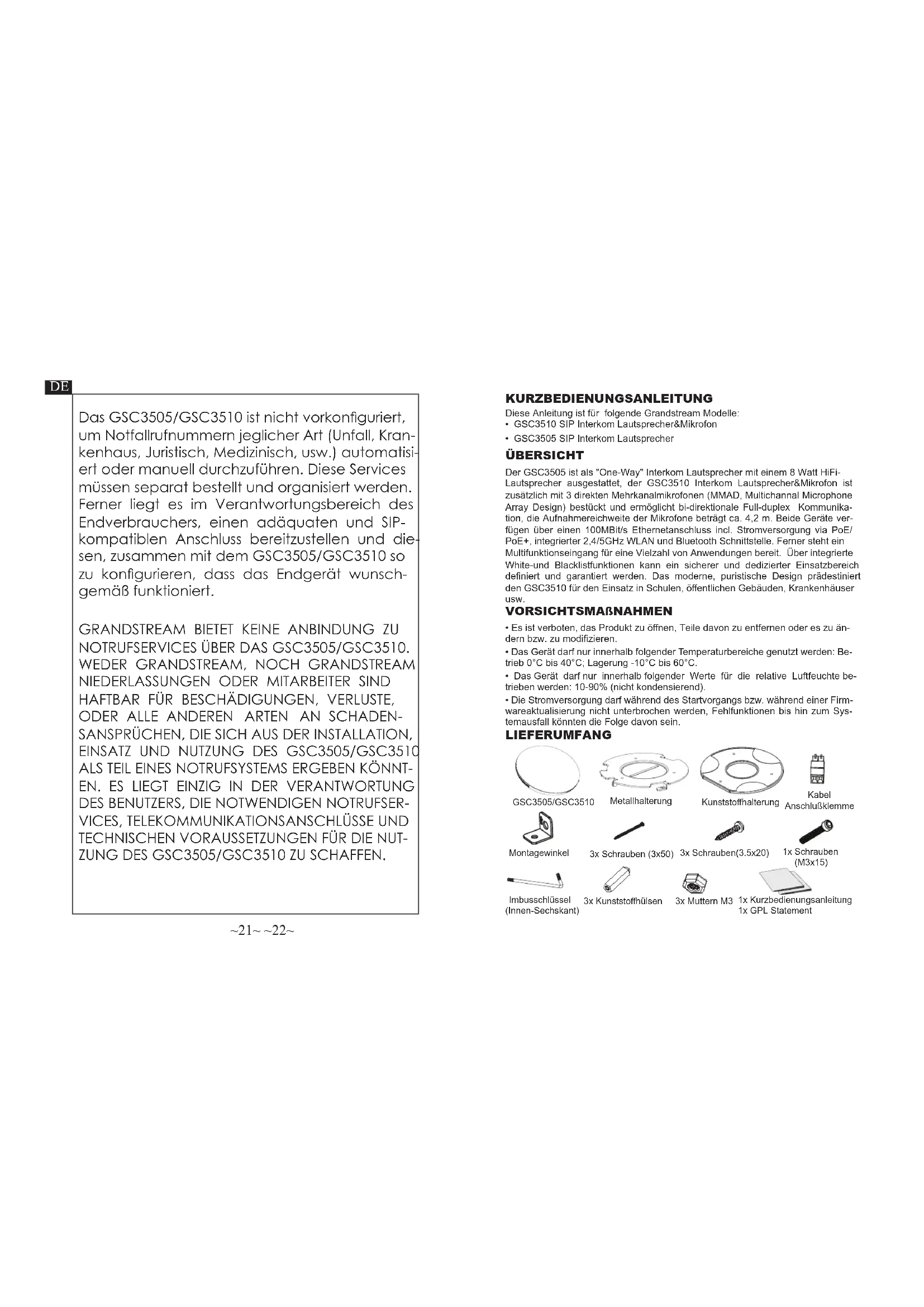

• GSC3505 SIP Interkom Lautsprecher ÜBERSICHT Der GSC3505 ist als "One-Way" Interkom Lautsprecher mit einem 8 Watt HiFi- Lautsprecher ausgestattet, der GSC3510 Interkom Lautsprecher&Mikrofon ist zusätzlich mit 3 direkten Mehrkanalmikrofonen (MMAD, Multichannal Microphone Array Design) bestückt und ermöglicht bi-direktionale Full-duplex Kommunika- tion, die Aufnahmereichweite der Mikrofone beträgt ca. 4,2 m. Beide Geräte ver- fügen über einen 100MBit/s Ethernetanschluss incl. Stromversorgung via PoE/ PoE+, integrierter 2,4/5GHz WLAN und Bluetooth Schnittstelle. Ferner steht ein Multifunktionseingang für eine Vielzahl von Anwendungen bereit. Über integrierte White-und Blacklistfunktionen kann ein sicherer und dedizierter Einsatzbereich deniert und garantiert werden. Das moderne, puristische Design prädestiniert den GSC3510 für den Einsatz in Schulen, ö󰀨entlichen Gebäuden, Krankenhäuser usw.

Das GSC3505/GSC3510 ist nicht vorkonguriert, um Notfallrufnummern jeglicher Art (Unfall, Kran- kenhaus, Juristisch, Medizinisch, usw.) automatisi- ert oder manuell durchzuführen. Diese Services müssen separat bestellt und organisiert werden. Ferner liegt es im Verantwortungsbereich des Endverbrauchers, einen adäquaten und SIP- kompatiblen Anschluss bereitzustellen und die- sen, zusammen mit dem GSC3505/GSC3510 so zu kongurieren, dass das Endgerät wunsch- gemäß funktioniert.

NIEDERLASSUNGEN ODER MITARBEITER SIND

HAFTBAR FÜR BESCHÄDIGUNGEN, VERLUSTE,

ODER ALLE ANDEREN ARTEN AN SCHADEN-

SANSPRÜCHEN, DIE SICH AUS DER INSTALLATION,

EINSATZ UND NUTZUNG DES GSC3505/GSC3510

ALS TEIL EINES NOTRUFSYSTEMS ERGEBEN KÖNNT- EN. ES LIEGT EINZIG IN DER VERANTWORTUNG

TECHNISCHEN VORAUSSETZUNGEN FÜR DIE NUT-

ZUNG DES GSC3505/GSC3510 ZU SCHAFFEN. LIEFERUMFANG VORSICHTSMAßNAHMEN

• Es ist verboten, das Produkt zu ö󰀨nen, Teile davon zu entfernen oder es zu än- dern bzw. zu modizieren.

• Das Gerät darf nur innerhalb folgender Temperaturbereiche genutzt werden: Be- trieb 0°C bis 40°C; Lagerung -10°C bis 60°C.

• Das Gerät darf nur innerhalb folgender Werte für die relative Luftfeuchte be- trieben werden: 10-90% (nicht kondensierend).

• Die Stromversorgung darf während des Startvorgangs bzw. während einer Firm- wareaktualisierung nicht unterbrochen werden, Fehlfunktionen bis hin zum Sys- temausfall könnten die Folge davon sein. GSC3505/GSC3510 3x Schrauben (3x50) 3x Schrauben(3.5x20) Metallhalterung Kunststo󰀨halterung Kabel Anschlußklemme Montagewinkel Imbusschlüssel (Innen-Sechskant) 1x Schrauben (M3x15) 1x Kurzbedienungsanleitung 1x GPL Statement 3x Muttern M3 3x Kunststo󰀨hülsen~23~ ~24~ HARDWARE-INSTALLATION

GSC3505/GSC3510 ANSCHLÜSSE

Arretierung Arretierungsö󰀨nung

1. Halten Sie die Wandhalterung an die geplante

Montagestelle, die Richtungspfeile zeigen nach oben, markieren Sie die Bohrlöcher und bohren diese im Anschluß in die Wand.

2. Montieren Sie die Metallhalterung mit den pas-

3. Schieben Sie das Gerät in die vorgesehenen Ar-

4. Drehen Sie das Gerät im Uhrzeigersinn in die

nale Position. Wandmontage Das GSC3505/GSC3510 kann an der Wand- oder Raumdecke montiert werden. Bitte folgen Sie der Anleitung für eine erfolgreiche Montage. Deckenmontage

1. Halten Sie die Deckenhalterung (Metall-

halterung) an die geplante Montagestelle, markieren Sie die Bohrlöcher und bohren diese im Anschluß in die Decke.

2. Bohren Sie ein Loch mit einem Durchmess-

er von 18mm für das Netzwerkkabel. Der Abstand von Bohrungsmitte zu den Bohr- markierungen der Kunststo󰀨halterung muss 35mm betragen.

3. Befestigen Sie die Kunststo󰀨- und Metall-

halterung an der Decke, nutzen Sie hier- für die mitgelieferten Schrauben und Mut- tern. Dann führen Sie das Netzwerkkabel durch die dafür vorgesehene Bohrung.

4. Schieben Sie das Gerät in die vorgeseh-

enen Arretierungsö󰀨nungen

5. Drehen Sie das Gerät im Uhrzeigersinn in

die nale Position. 35mm Schraube M3 x 50 Mutter M3 Metall- halterung Kunststo󰀨- halterung Arretierung Arretierungsöff- nung

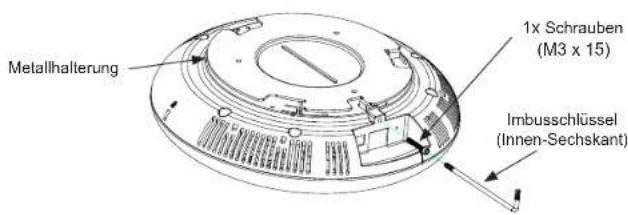

Sichern Sie den Intercom-Lautsprecher nach dessen Decken- oder Wandmon- tage, mit der Diesbstahlschutzschraube (M3x15) Metallhalterung 1x Schrauben (M3 x 15) Imbusschlüssel (Innen-Sechskant) Diebstahlsichere Installation Port Etikette Beschreibung Reset Reset-Taste. Bitte halten Sie den Button 7 Sekunden gedrückt, um das Gerät auf Werk- seinstellung zurückzusetzen. NET/PoE RJ45 Ethernetanschluß (10/100MBit/s) Un- terstützung von PoE/PoE+ 2-Pin port 2-Pin multifunktionaler Eingang.~25~ ~26~

ACCEDERE AI SERVIZI DI EMERGENZA IN CON- FORMITÀ AL PARAGRAFO PRECEDENTE. Ein Computer, der sich im gleichen Netzwerk wie das GSC3505/GSC3510 be- ndet, kann das GSC3505/GSC3510 über dessen MAC Adresse erkennen und Zugang zur Kongurationsschnittstelle gewähren.

1. Die MAC Adresse des GSC3505/GSC3510 nden Sie auf der Unterseite des

Gerätes oder auf der Aussenseite des Verpackungskartons.

2. Geben Sie nun in den Browser des im selben Netz bendlichen Computers

folgende Information ein: http://gsc_<mac>.local Beispiel: Hat ein Gsc folgende MAC Adresse, C0:74:AD:11:22:33, dann sieht die Eingabe in den Browser so aus: http://gsc_c074ad112233.local

ZUGANG ZUR KONFIGURATION

Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch, herunter- ladbar unter: http://www.grandstream.com/support Die Stromversorgung des GSC3505/GSC3510 kann über einen Netzwerkswitch mit PoE/PoE+ oder eine PoE Injektor erfolgen. Schritt 1: Schließen Sie ein RJ45 Netzwerkkabel am Netzwerkport des GSC3505/GSC3510 an. - Schritt 2: Verbinden Sie dieses Kabel mit dem Netzwerkport am PoE Switch oder am PoE Injektor.

STROMVERSORGUNG UND NETZWERKANBINDUNG

Netzwerk Port RJ45 Ethernetka- bel zur Stromver- sorgung via PoE Switch oder PoE Injek- tor. Verbinden der Anschlusskabel GSC3505/GSC3510 bietet einen Eingang "Key&LED" oder "normal Key" (Eingangskontakt mit/ohne LED) per separater Anschlußklemme. Schritt 1: Nehmen Sie die Anschlußklemme aus dem Installationsset. Schritt 2: Schließen Sie den Eingangskontakt sowie eventuelle LED Kontakte an. (Siehe rechte Skizze) Hinweis: Dieser Anschlussport unterstützt den par- allelen Anschluss einer Mini-Glühlampe (1W) oder einer LED (100mA) 2 Pin Anschluss Kabel Anschlußklemme Eingangskontakt mit oder ohne LED~27~ ~28~
