Der GWN7660ELR ist ein WiFi-6-Accesspoint für Unternehmen mit großer Reichweite, mit dem Unternehmen WLAN-Netzwerke der{nachsten Generation in Umgebungen mit hoher Dichte aufbauenden. Er bietet ein wertfestes Gehäuse und Hitzebestandigkeit, Dual-Band-2x2:2 MIMO mit OFDMA-Technologie sowie eine Antenne mit ausgegliedtem Design for maximalen Netzwerkdurchsatz mit 256 Clients und 300 Meter Abdeckungsbereich. Er ist wetterfest nach IP68, gegen Staub geschützt und latent sich bei einer Umgebungstemperatur von -30 bis +60^ betrei-ben; damit kann der WiFi-6-Accesspoint selbst bei schwierigen Welterbedingungen einwandfrei Funktionieren. Der GWN7660ELR verfügt über einen integrierten Control-ler für ein einfache Installation sowie ein effektives Management, der Controller ist über die Webschnittstelle erreichtbar. Naturlich kann der GWN7660ELR, wie alle anderen Grandstream AccesPoints,zentral über die Cloud-Plattform GWN.Cloud oder On-Premise über den GWN Manager konfiguriert, provisioniert und verwaltet werden. Das Modell ist ideal für Voice-over-WLAN Anwendungen und harmoniert bestens mit Grandstream's WLAN-fahigen IP Telefonen. Mit Unterstützung für erweiterte QoS, Echtzeitanwendungen mit niedriger Latenz, vermasche Netzwerke, Captive Ports, einen Gigabit-EthernetPort mit PoE/PoE+ und einen 2,5-Gigabit-SFP-Port. Der GWN7660ELR ist ein zukunftssicherer WiFi-6 WLAN-Accesspoint für eine Vielzahl von Anwendungen in professioneller Umgebung, wie .B. in der Logistik, mehrstück-igen Gebäuden, Freizeitgelande/Parks, Schulen, Universitäten u.v.m...

SICHERHEITSHINWEISE

-itte beachten Sie die zulassigen Temperaturbereiche fur Nutzung
- (-30°C bis 60°C) und Lagerung (-30°C bis 70°C).
- Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 5% bis 95% (nicht kondensierend) genutzt werden.
- Die Stromversorgungarfwährend des Start-bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigend und zu unerwünschen Fehlfunktionen führen.
- Bitte treffen Sie bei der Installation Blitzschutzmaßnahmen (ein Blitzbaleiter ist erforderlich und das Gerat muss zuverwässig geerdet werden). Es wird empfehlen, ein Überspannungsschutzgerät zu verwenden.

VERPACKUNGsinhalt

1x Kurzinstalationsanleitung

1x Schraube

（HM50×65）

6x Schraube

(HM5.0×12)

2x Metallbugel

4x

MontageSchrauben

Dichtungssätze fur Schnittstellen

1x SFP

2X R345

2x Muttertecker

Dichtungsslecker Dichtungssstopfen

4x O-Rings

2x Klemmmuttem

Port Besch	eilbung
SFP Port	2.5G SFP-Anschluss (Aggregierter Durchsatz von 2,5 Gbps bei ka-belgebundener Verbindung).
NET/POE1G	RJ45 Ethernet-Anschluß (10/100/1GBit/s) zum Router oder einem weiteren GWN76xx, mit PoE/PoE+ Unterstützung.
RESET Res	at-Taste. Drücken Sie die Taste min. 7 Sekunden, um das Pro-dukt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUB DES GWN7660ELR

Der GWN660ELR kann folgendermaßen mit einem PoE/PoE+-Switch oder PoE-Injctor betriebenen werden:

Schritt 1: Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7660ELR.

Schritt 2: Stecken Sie das andere Ende in den Uplink-Port des PoE/PoE+-Switches oder PoE-Injectors ein.

Hinweis: Bei Anschluss des GWN7660ELR an den SFP-Portitte den RJ45-Ettemet-Port an einen PoE/PoE+Switch oder einen PoE-Injector ohne den Uplink an das Netzeit anschlieben.

RJ45-Etthemet-Kabel

an (PoE/PoE+-) Switch

oder PoE-Injector.

\~25\~

HARDWARE-INSTALLATION

Der GWN7660ELR kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

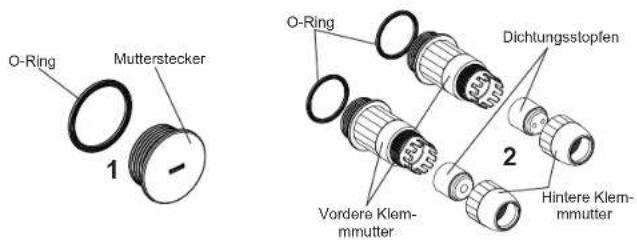

Installation der Wasserdichtungskits

1. Bei Nichtverwendung des Ethernet (RJ45)- oder SFP-Portsitte mit dem O-Ring und dem Mutterstecker den Port wasserdicht verteilgen; zur Verwendung des Ports diesen mit einem flachen Schraubenzieher enternen.
2. Den O-Ring zwischen dem Port und der vorderen Klemmutter und die Ethernet-/ Glasfaser-Dichtung zwischen der Vorder- und Rückseite der Klemmutter unsetzen.

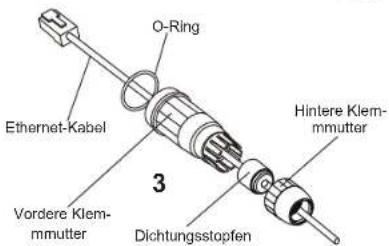

3. Das Ethernet-/Glasfaser-Kabel durch den O-Ring, die vordere Klemmutter, die Ethernet-/Glasfaser-Dichtung und die hintere Klemmutter bei Einsatz des RJ45-/ Glasfaser-Anschlusses führen;itte erst entfernen und wieder einseten.
4. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port anschließen, dann die vordere Klemmutter mit dem Port des GWN7660ELR verschrauben und die hintere Klemmutter mit der vorderen Klemmutter verschrauben.

Hinweis:itte ein Ethernet-Kabel mit 5 mm Durchmesser sowie ein Glasfaser-Kabel mit 2,8 mm Durchmesser verwenden; falls das Ethernet-oder Glasfaser-Kabel zu kein ist, kann das Gerät Lecks aufweisen.

\~26\~

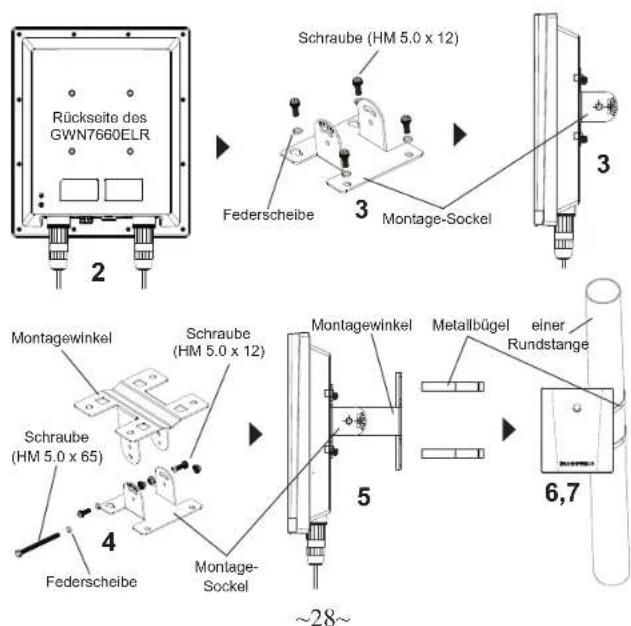

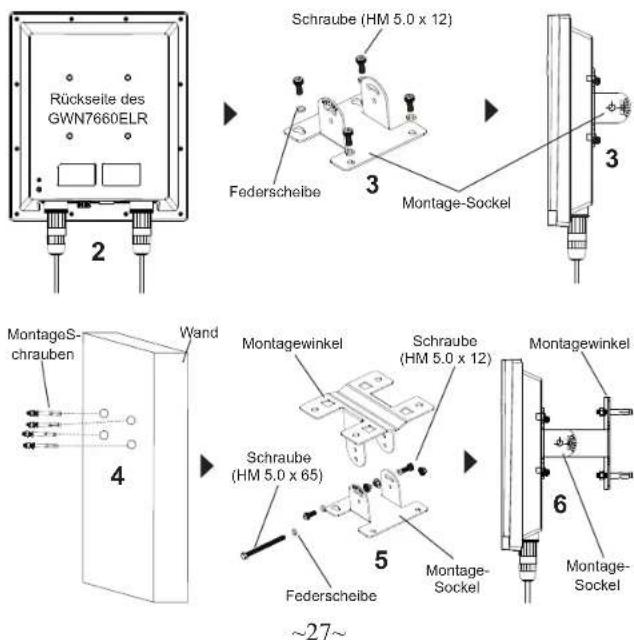

Wandmontage Montage an einer Rundstange

1. Siehe Installation der Wasserdichtungskits.
2. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port des GWN7660ELR anschließen und die wasserdichten Dichtungen anziehen.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (HM 5.0 x 12) an der Rückseite des GWN7660ELR AccessPoints.
4. Bohren Sie vier Löscher in die Wand je nach Position der Löscher an der Montagehalterung (die Halterung als Bohrvorlage verwenden). Dann eine Erweiterungsschraube in jedem Loch befestig.
5. Die Sockelhalterung und die Montagehalterung mithilfe der Schraube (HM 5,0 x 65) und den Schrauben (HM 5,0 x 12) montieren.
6. Den GWN7660ELR-Accesspoint an der Montagehalterung und diese mit den Erweiterungsschrauben an der Wand befestigen.

1. Siehe Installation der Wasserdichtungskits.
2. Das Ethernet (RJ45)- oder Glasfaser (SFP)-Modul an den passenden Port des GWN7660ELR anschließen und die wasserdichten Dichtungen anziehen.
3. Befestigen Sie den Montage-Sockel mit den Schrauben (HM 5.0 x 12) an der Rückseite des GWN7660ELR AccessPoints.
4. Die Sockelhalterung und die Montagehalterung mithilfe der Schraube (HM 5,0 x 65) und den Schrauben (HM 5,0 x 12) montieren.
5. Öffnen Sie die Montage-Schelle indem Sie die Schrauben gegen den Uhrzeigersinn drehen. Dies kann per Hand, oder mit einem passenden Schraubendreher erfolgen.
6. Führn Sie die Schellen durch den bereits montierten Montage-Sockel.
7. Legen Sie die Schellen um die Rundstange und drehen Sie die Befestigungsschrauben mit einem Schraubendreher im Uhrzeitigersinn fest.

VERBINDEN SIE SICH MIT DEM VOREINGESTELL- TEN Wi-Fi-NETZWERK DES GWN7660ELR

Der GWN760ELR kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7660ELR mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestelte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspassword.

Hinweis: Die Standardkennwortinformationen des GWN7660ELR sind auf dem MAC-Tag auf der Rückseite des Geräts aufgedrucht.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSD des GWN7660ELR oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationschnittstelle zu gelangen:

Methode 1:Suche nach dem GWN7660ELR via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7660ELR geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sieitte nur diese Format: https://gwn_local

Beispiel: Lautet die MAC Adresse des GWN7660ELR z.B. C0:74;AD:8B:4E:28 dann tippen Sie dieseitte wie folgt in die Adresszeile des Browsers: https://gwn_c074ad- 8b4e28.local

Methode 2:Suche nach dem GWN7660ELR via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: https://www.grandstream.com/tools/GWDDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klichen Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7660ELR Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.
4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurations-nde des GWN7660ELR zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
5. Geben Sie den Benutzemamen und das Passwort ein, um sich anzumelden. (Der Standardbenutzermame des Administrators lautet "admin". Das zufällige Standard-kennwort befindet sich auf dem MAC-Tag des GWN7660ELR.)

Hinweise:

• Stellen Sie sichere, dass der GWN7660ELR nicht bereits mit einem anderen GWN76xx Access Point, einer GWN Router Serie, der GWN Cloud oder dem GWN Manager gekoppelt ist, daß sonst kein Zugriff auf das Konfigurationsinterface möglich ist.
• Ist der GWN7660ELR bereits zugeordnet,lös Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regulieren für Freuenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
  Um einen oder mehrere GWN7660ELR über die Cloud zu verwalten, wechseln Sieitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl licence (Endergeät ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist eben-falls abrufbar unter https://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, sends Sie unsitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: https://www.grandstream.com/our-products
