Der GWN7664E ist ein leistungsstarker 802.11ax Wi-Fi 6 Access Point der Enterprise-Klasse, der sich ideal für kleine und mittlere Unternehmen, mehrstöckige Gebäude, Wohngebiete und kommerzielle Standorte eignet. Er bietet Dual-Band 4x4:4 MUMIMO mit OFDMA-Technologie und ein ausgeklügeltes internes Antennendesign für eine verbesserte Störfestigkeit, eine stabilere Verbindung, einen drahtlosen Durchsatz von bis zu 6 Gbit/s und eine erweiterte Wi-Fi-Abdeckung. Der GWN7664E wird von GWN.Cloud und GWN Manager unterstützt, Grandstreams Cloud- und Vor-Ort-Wi-Fi-Management-Plattform, die die Verwaltung Ihres Netzwerks oder mehrerer Netzwerke über mehrere Standorte hinweg so einfach wie nie zuvor macht. Der GWN7664E verwendet außerdem eine controllerlose Netzwerk-Management-Architektur, bei der der Controller in die Web-Benutzeroberfläche des Produkts integriert ist, um die Verwaltung lokal installierter Wi-Fi-APs zu vereinfachen. Der GWN7664E ist der ideale Wi-Fi-AP für Voice-over-Wi-Fi-Implementierungen und bietet eine nahtlose Verbindung zu den Wi-Fi-fähigen IP-Telefonen von Grandstream. Der GWN7664E unterstützt erweiterte QoS, Echtzeitanwendungen mit niedriger Latenz, Mesh-Netzwerke, Captive Ports, mehr als 1.000 gleichzeitige Clients und zwei 2,5-Gigabit-Netzwerkanschlüsse mit PoE+, was ihn zum idealen Wi-Fi-Access-Point für den Einsatz in drahtlosen Unternehmensnetzwerken mit mittlerer bis hoher Benutzerdichte macht.

SICHERHEITSHINWEISE

• Das Produkt darf nicht geöffnet, zerlegt oder verändert werden.
• Bitte beachten Sie die zulässigen Temperaturbereiche für Nutzung (0 °C bis 50 °C) und Lagerung (-10 °C bis 60 °C).
• Das Produkt darf nur in Umgebungen mit einem relativen Luftfeuchtebereichs von 10% bis 95% (nicht kondensierend) genutzt werden.
• Die Stromversorgung darf während des Start- bzw. Upgradevorgangs nicht unterbrochen werden. Dies kann die Firmware beschädigen und zu unerwünschten Fehlfunktionen führen.

VERPACKUNGSINHALT

GWN7664E Access Point

3x Schraube (PM 3x50)

1x Montagewinkel

3x Schraube (PA 3.5X20)

1x Halterung für die Deck- enmontage

3x Abstandstüllen

\~21\~

3x M3 Muttern

1x Kurzinstallationsanleitung

GWN7664E ANSCHLÜSSE

RESET NETUPGE 2.80 NETUPGE 2.60

Port Beschreibung

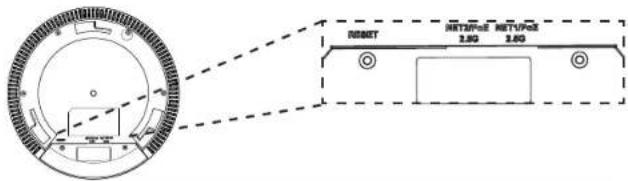

NET/POE2.5G	2x 2.5 Gbps Ethernet RJ45 Port mit PoE+ Unterstützung.
RESET Reset-Taste.Drücken Sie die Taste min. 7 Sekunden, um das Produkt auf Werkseinstellung zurückzusetzen.

STROMVERSORGUNG UND ANSCHLUß DES GWN7664E

Der GWN7664E kann wie nachfolgend beschrieben über PoE+ mit Strom versorgt werden:

1. Stecken Sie das RJ45 Ethernetkabel in den Netzwerk-Port am GWN7664E.
2. Stecken Sie das andere Ende des Netzwerkkabels in den passenden Port am PoE+ Switch.

Hinweis: Es wird empfohlen, das Gerät über den Standard 802.3at (PoE+) oder ein PSE-Gerät mit mehr als 25 W zu betreiben.

RJ45 Ethernet kabel Netzwerk Port

HARDWARE-INSTALLATION

Der GWN7664E kann sowohl an der Wand, als auch an der Decke montiert werden. Beide Varianten sind nachfolgend beschrieben.

\~22\~

Wandmontage

1. Positionieren der Halterung an der gewünschten Stelle mit dem Richtungspfeil nach oben.
2. Markieren der Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).
3. Bohren Sie bitte ein Loch mit einen Durchmesser von ca. 18mm, um das Ethernetkabel durch eine Wand zu führen.
4. Stecken Sie die Montagedübel in die gebohrten 5,5mm Löcher. Halten Sie die Halterung über die Montagelöcher, stecken Sie die Schrauben in die Dübel und ziehen Sie diese fest.

Wand Schraube (PA 3.5X20) 2 Abstandstüllen

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7664E.
2. Zur Montage des GWN7664EAP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

Bemerkung: Wir empfehlen das Produkt an der Decke zu montieren, um eine optimale Leistung und Ausleuchtung zu erzielen.

1. Nehmen Sie die Deckenplatte heraus.

2. Platzieren Sie den Access-Point in der Plattenmitte und markieren Sie die Montagelöcher mit einem Stift. (Lochdurchmesser 5,5mm, Lochkreisradius 25mm).

3. Befestigen Sie die Halterung mit den beiliegenden Schrauben.

1

Halterung für die Deckenmontage M3 Muttern Schraube M3 x 50

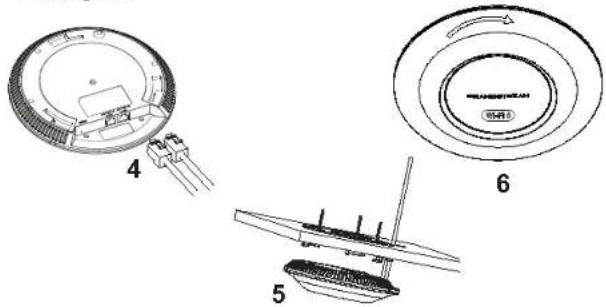

1. Stecken Sie das Ethernet-Kabel (RJ45) in den Netzwerk-Port des GWN7664E.
2. Zur Montage des GWN7664EAP muss der Richtungspfeil am Access-Point mit dem Richtungspfeil an der montierten Halterung übereinstimmen, die Geräte passen nur so korrekt zusammen.
3. Drehen Sie nun den GWN Access-Point im Uhrzeigersinn bis dieser fest in der Halterung sitzt.

Der GWN7664E kann als "Stand-alone" Access-Point direkt verwendet werden - oder nach einem Reset auf Werkseinstellungen - Wi-Fi ist in der Grundeinstellung immer aktiviert.

Sobald der GWN7664E mit Strom versorgt und an das Netzwerk angeschlossen ist, sendet der Access-Point eine voreingestellte SSID, diese basiert auf der MAC Adresse des Gerätes (die letzten sechs Ziffern/Buchstaben der MAC Adresse) sowie einem Zufallspasswort.

HINWEIS: Die SSID und Passwortinformationen befinden sich auf dem MAC-Adressen Aufkleber auf der Rückseite des Gerätes.

ZUGANG ZUR KONFIGURATIONSSCHNITTSTELLE

Sobald ein Computer zur SSID des GWN7664E oder im selben Netzwerk angeschlossen ist, kann nach ihm gesucht werden um so zur Konfigurationsschnittstelle zu gelangen:

Methode 1: Suche nach dem GWN7664E via MAC Adresse

1. Die MAC-Adresse des Gerätes befindet sich entweder auch dem Aufkleber auf der Unterseite des Gerätes, oder auf dem Aufkleber an der Verpackung.
2. Nutzen Sie einen Computer im selben Netzwerk wie der GWN7664E geben Sie die MAC Adresse in den Internetbrowser ein, nutzen Sie bitte nur dieses Format: https://gwn_.local

Beispiel: Lautet die MAC Adresse des GWN7664E z.B. C0:74:AD:8B:4E:28 dann tippen Sie diese bitte wie folgt in die Adresszeile des Browsers: https://gwn_c074ad8b4e28.local

Methode 2: Suche nach dem GWN7664E via GWNDiscoveryTool

1. Laden Sie das GWNDiscoveryTool von der Grandstream Support-Website: http://www.grandstream.com/tools/GWNDiscoveryTool.zip

2. Öffnen Sie das GWNDiscoveryTool und klicken Sie auf Scan.

3. Das Tool (Werkzeug) wird alle im Netz installierten GWN7664E Access-Points finden und deren MAC Adresse sowie die jeweilige IP Adresse anzeigen.

4. Klicken Sie auf Manage Device (Gerät verwalten) um direkt auf die Konfigurationsseite des GWN7664E zu gelangen oder tippen Sie einfach die angezeigte IP Adresse in die Adresszeile des Browsers.
5. Geben Sie Benutzername und Passwort ein. Der voreingestellte Administrator-Benutzername lautet "admin", das Zufallspasswort befindet sich auf dem Produktaufkleber auf der Rückseite der GWN7664E.

• Stellen Sie sicher, dass der GWN7664E nicht schon einem anderen GMN7664E oder einem GWN Router zugeordnet (Paired) ist, da sich ansonsten das Konfigurationsfenster nicht öffnen lässt.
• Ist der GWN7664E bereits zugeordnet, lösen Sie diese Zuordnung oder setzen Sie den Access Point auf Werkseinstellungen zurück.
• Für die Einhaltung der im jeweiligen Anwendungsland gültigen Regularien für Frequenzen, Übertragungsbandbreite, Sendeleistung usw. ist der Anwender verantwortlich.
• Um einen oder mehrere GWN7664E über die Cloud zu verwalten, wechseln Sie bitte zu https://www.gwn.cloud

Die GNU GPL Lizenz ist in der Gerätesoftware hinterlegt und kann über die Web-Schnittstelle unter my_device_ip/gpl_license (Endgerät_ip/gpl_Lizenz aufgerufen werden. Die Lizenz ist ebenfalls abrufbar unter http://www.grandstream.com/legal/open-source-software. Um eine CD mit der Lizenz zu erhalten, senden Sie uns bitte eine Email an [e-mail].

Das ausführliche Benutzerhandbuch kann geladen werden von: http://www.grandstream.com/our-products
