GWN7664E - Punto de acceso Wi-Fi GRANDSTREAM - Manual de uso y guía de instrucciones gratis

Marca	Grandstream
Modelo	GWN7664E
Tipo de producto	Punto de acceso Wi-Fi 6
Estándar Wi-Fi	802.11ax (Wi-Fi 6)
Bandas de frecuencia	Doble banda de 2,4 GHz y 5 GHz
Velocidad máxima	Hasta 6 Gbps
Tecnología de radio	MU-MIMO 4x4:4, OFDMA
Número de clientes simultáneos	Más de 1000
Puertos de red	2 puertos Ethernet RJ45 de 2,5 Gbps con PoE+
Alimentación	PoE+ 802.3at (25 W mínimo)
Método de gestión	Interfaz web, GWN.Cloud, GWN Manager o sin controlador
Funciones avanzadas	Calidad de servicio, portal cautivo, red en malla, baja latencia
Seguridad inalámbrica	WPA2/WPA3, autenticación 802.1X
Antenas	Internas, diseño sofisticado antiinterferencias
Montaje	Pared o techo (kit incluido)
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	10 a 95 % HR (sin condensación)
Contenido del paquete	Punto de acceso, soportes de montaje, tornillos, tacos, guía de instalación
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar productos químicos.
Reparabilidad	No abrir. Contactar al soporte autorizado para cualquier reparación.

Preguntas frecuentes - GWN7664E GRANDSTREAM

¿Cómo restablecer el GWN7664E a los valores de fábrica?

Presione el botón RESET durante aproximadamente 7 segundos. Los indicadores parpadearán para confirmar el reinicio.

¿Cuál es el SSID y la contraseña predeterminados?

El SSID predeterminado es GWN[últimos 6 dígitos de la dirección MAC]. La contraseña está impresa en la etiqueta MAC del dispositivo.

¿Cómo acceder a la interfaz de configuración?

Conéctese a la misma red que el punto de acceso. Use la URL https://gwn_[dirección MAC].local o la herramienta GWNDiscoveryTool para encontrar su dirección IP.

¿Qué tipo de alimentación se necesita?

El GWN7664E requiere alimentación PoE+ 802.3at con una potencia de al menos 25 W. Use un switch PoE+ o un inyector compatible.

¿Se puede montar el GWN7664E en el techo?

Sí, el soporte de montaje permite fijarlo en el techo o la pared. Para una cobertura óptima, se recomienda el montaje en el techo.

¿Cómo gestionar múltiples puntos de acceso?

Use la plataforma GWN.Cloud o GWN Manager para una gestión centralizada, o deje el controlador integrado en la interfaz web.

¿Cuál es el alcance de cobertura Wi-Fi?

El alcance depende del entorno. Gracias a sus antenas internas sofisticadas, el GWN7664E ofrece una cobertura amplia adecuada para oficinas, comercios y hogares.

¿Puedo usar el GWN7664E sin suscripción en la nube?

Sí, funciona en modo autónomo o con un controlador local integrado. Los servicios en la nube son opcionales.

¿Cómo actualizar el firmware?

Conéctese a la interfaz web, vaya a la sección Mantenimiento y descargue el último firmware desde el sitio web de Grandstream.

¿Qué hacer si el dispositivo ya está asociado a otro gestor?

Realice un restablecimiento de fábrica (botón RESET 7 segundos) o desasócielo desde el gestor actual antes de reconfigurarlo.

MANUAL DE USUARIO GWN7664E GRANDSTREAM

El GWN7664E es un punto de acceso Wi-Fi 6 802.11ax de grado empresarial adecuado para pequeñas y medianas empresas, edificios de varias plantas, entornos residenciales y locales comerciales. Ofrece un arreglo MU MIMO 4x4:4 de doble banda con la tecnología OFDMA y un sofisticado diseño de antenas internas para una mayor protección contra interferencias y una conexión más estable. Ofrece un rendimiento inalámbrico de hasta 6 Gbps y un rango de cobertura Wi-Fi amplificado. El GWN7664E es compatible con las plataformas de gestión Wi-Fi GWN.Cloud basada en la nube y GWN Manager para instalaciones locales de Grandstream, que facilitan más que nunca la gestión de la red en múltiples ubicaciones. Utiliza una arquitectura de gestión de red sin controlador, con el controlador integrado en la interfaz web del producto para facilitar la gestión de los puntos de acceso Wi-Fi desplegados localmente. Es el punto de acceso Wi-Fi ideal para implementaciones de voz sobre Wi-Fi y ofrece una conexión perfecta a teléfonos IP con conectividad Wi-Fi de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes de malla, portales cautivos, 1000+ clientes simultáneos y dos puertos de red Gigabit con PoE+, el GWN7664E es un punto de acceso Wi-Fi ideal para despliegues de red sin cables de grado empresarial con una densidad media-alta de usuarios.

PRECAUCIONES

• No intente abrir, desarmar o modificar el dispositivo.
• No exponga este dispositivo a temperaturas fuera del rango de 0 °C a 50 °C en funcionamiento y desde -10 °C a 60 °C cuando se encuentre almacenado.
• No exponga el GWN7664E a entornos fuera del siguiente rango de humedad: 10-95% RH (sin condensación).
• No apague su GWN7664E durante el reinicio del sistema o actualización de Firmware. Puede corromper la imagen del firmware y causar un mal funcionamiento de la unidad.

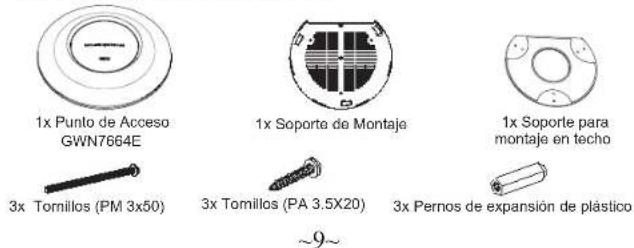

CONTENIDO DEL PAQUETE

3x M3 NUT

1x Guía de instalación Rápida

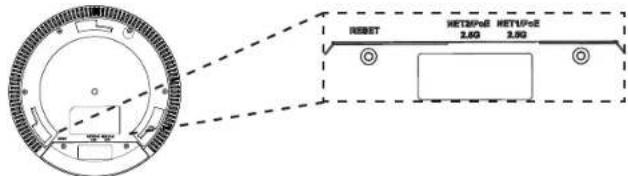

PUERTOS GWN7664E

Puerto Descripción
NET/POE 2.5G	2 puertos Ethernet RJ45 a 2,5 Gbps con soporte PoE+.
RESET Botón de reinicio de fábrica.Presione por 7 segundos para llevar a los ajustes de fábrica.

ENCENDIENDO Y CONECTANDO EL GWN7664E

El GWN puede ser alimentado usando un switch PoE+ por medio de los siguientes pasos:

Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7664E.

Paso 2: Conecte el otro extremo del cable en el puerto del switch (PoE+).

Nota: Se recomienda alimentar la unidad usando el estándar 802.3at (PoE+) o un dispositivo PSE de más de 25W.

Cable de Red RJ45 para Switch (PoE+)

INSTALACIÓN DE HARDWARE

El GWN7664E puede ser montado en la pared o techo, por favor consulte los siguientes pasos para la instalación apropiada.

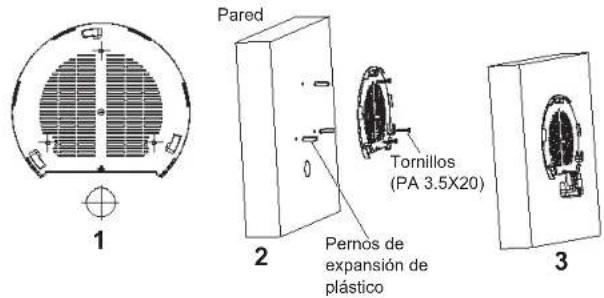

Montura de Pared

1. Situe el soporte de montaje en la locación deseada sobre la pared con la flecha apuntando hacia arriba.
2. Use un lápiz para marcar los cuatro agujeros de montaje (agujeros de los tornillos DIA 5.5mm, agujero retícula DIA 25mm).
3. Si su cable ethernet tiene que pasar a través de una pared, se debe perforar un círculo de aproximadamente 18 mm de diámetro sobre la misma.
4. Inserte los anclajes de tornillo en los orificios de 5.5mm. Fije el soporte de montaje a la pared mediante la inserción de los tornillos en los anclajes.

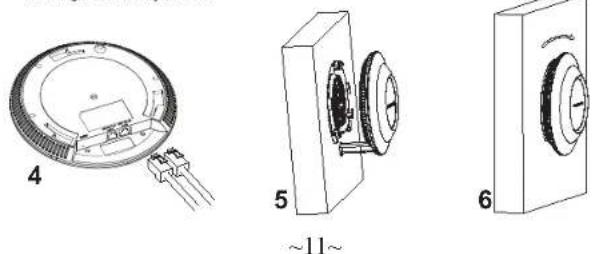

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7664E.
2. Conecte el cable de alimentación y el cable ethernet (RJ45) a los puertos correspondientes de su GWN7664E.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

Nota: Se recomienda un montaje en el techo para obtener un óptimo rendimiento de cobertura.

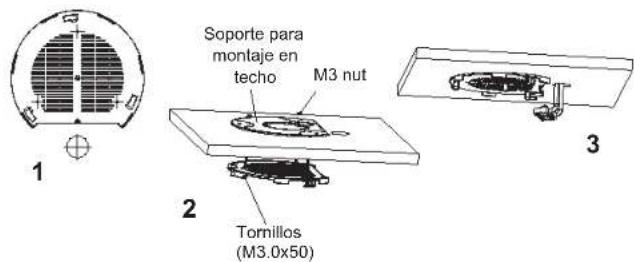

1. Retire la losa del techo.
2. Coloque la placa de soporte de techo en el centro de la placa de techo y marque los orificios de los tornillos de montaje (orificios de los tornillos de 5.5mm DIA, retícula diámetro del agujero 25mm).
3. Inserte los tornillos a través del soporte de montaje.

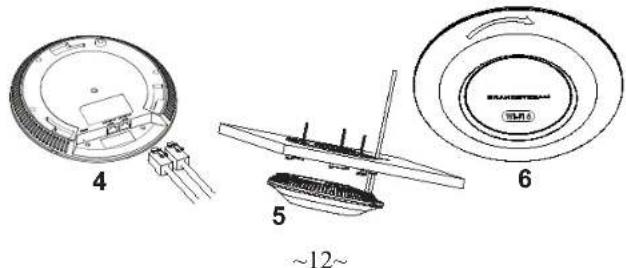

1. Conecte el cable de ethernet (RJ45) al puerto correcto de su GWN7664E.
2. Alinee la flecha sobre el GWN7664EAP con la flecha en la lengüeta de bloqueo del soporte de montaje y asegúrese de que su GWN esté firmemente asentado en el soporte de montaje y conecte los cables de red y alimentación.
3. Gire el GWN al sentido del reloj hasta que encaje en su lugar y se ajuste la lengüeta de fijación.

El GWN7664E puede ser usado como punto de acceso autónomo al sacarlo de caja, o después del restablecimiento de fábrica con Wi-Fi activado por defecto.

Después de encender el GWN7664E y establecer la conexión a la red, el GXW7664E emitirá un SSID predeterminado basado en su dirección MAC GWN[6 últimos dígitos del MAC] y una contraseña aleatoria.

Nota: La información del SSID y contraseña por defecto del GWN7664E están impresas en la etiqueta MAC de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACIÓN

Un ordenador conectado al SSID del GWN7664E, o en la misma red que el GWN7664E puede descubrir y acceder a su interfaz de configuración usando uno de los siguientes métodos:

Método 1: Descubrir GWN7664E utilizando su dirección MAC

1. Localice la dirección MAC del equipo que esta en la etiqueta de la unidad, ubicada en la parte posterior del equipo o en la caja
2. Desde un ordenador conectado a la misma red del GWN7664E, escriba la siguiente dirección utilizando la dirección MAC del GWN7664E en su navegador https://gwn_.local

Ejemplo: De un GWN7664E que tenga la dirección MAC C0:74:AD:8B:4E:28, esta unidad se puede acceder escribiendo en el navegador https://gwn_c074ad8b4e28.local en el navegador.

Método 2: Descubrir el GWN7664E utilizando la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde el siguiente enlace:

1. Abrir la herramienta GWNDiscoveryTool, y haga clic en Escanear
2. La herramienta descubrirá todos los Puntos de Acceso GWN7664E conectados a la red mostrando sus direcciones MAC's e IP's.
3. Haga clic en Administrar dispositivos para que sea redirigido directamente a la interfaz de configuración de la GWN7664E, o escriba manualmente la dirección IP que se muestra en su navegador.
4. Introduzca el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada puede ser encontrada en la etiqueta del GWN7664E).

• Asegúrese que el GWN7664E no esté vinculado con otro punto de acceso GWN7664E como esclavo, o Router GWN, GWN Cloud, GWN Manager, de lo contrario no podrá ingresar a la interfaz de configuración.
• Si el GWN7664E ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fábrica.
• Es responsabilidad del cliente asegurarse del cumplimiento con las regulaciones locales para bandas de frecuencia, potencia de transmisión y otros.
• Para administrar el GWN7664E a través de la nube, consulte el siguiente link https://www.gwn.cloud.

Los términos de licencia GNU GPL son incorporados en el firmware del dispositivo y puede ser accedido a través de la interfaz de usuario Web del dispositivo en ip_de_mi_dispositivo/gpl_license. También puede ser accedido aquí: http://www.grandstream.com/legal/open-source-software

Para obtener un CD con la información del código fuente GPL, por favor, remita una solici-

tud escrita a [e-mail]

Para obtener el manual de usuario, favor haga click aquí:
