MANUAL DE USUARIO GWN7660ELR GRANDSTREAM

El GWN7660ELR es un punto de acceso Wi-Fi 6 de长大 alcance de nivel empeasarial que permite a las entreprises creer redes Wi-Fi de neue generation para entornos de alta densidad. Cuenta con una cubierta resistente a la intemperie y al calor, doble banda 2× 2:2 MIMO con technologia OFDMA y un ofsificado disen de antenna para Obtener el maximum rendimiento de la red que soporta 256 clients y un rango de cobertura extendido de 300 metros. Internacional es resistente a la inter-perie y al polvo segun la norma IP68, asi como a temperatasas defunacionamento de entre-30y 60^, lo que garantiza que el punto de acceso Wi-Fi 6 pueda funcionar correctamente en conditiones climaticas dificiles. Para garantizar una fácil instalacion y administracion, el GWN7660ELR incluye un controlador integrado in-cluido en la interfaz web del producto. Tantiemben es compatible con las plataformas Gratisitas de administracion Wi-Fi local y en la nube GWN.Floud y GWN Manager de Grandstream. El GWN7660ELR es el punto de acceso Wi-Fi ideal para la im-plementacion de voz sobre Wi-Fi y ofrece una conexion perfecta con los Telefonos IP Wi-Fi de voz y video de Grandstream. Con soporte para QoS avanzado, aplicaciones en tiempo real de baja latencia, redes mesh, portales caulivos, un puerto Gigabit Ethernet con PoE/PoE+ y un puerto SFP de 2,5 Gigabit, el GWN7660ELR es un punto de acceso Wi-Fi exterior ideal para empressas, oficinas de various pilos,almacenes,hospitales, escuellas y mas.

PRECAUGIONES no mar o modificar el dispositivo.

• No exponga este dispositivo a temperatas fuera del rango de -30 °C a 60 °C en funciona y desde -30 °C a 70 °C cuando se encuentre almacenado.
• No exponga el GWN760ELR a entornos fuera delsignificanto rango de humedad:5% RH (sin condensacion).
• No apague su GWN7660ELR durante el reinicio del sistemas oactualizacion de Firmware. Puede corrimper laImagen del firmware y causar un mal configuracion de lainstitution.
  Tome las medidas correspondentes para la proteccion contra rayos durante la instalacion (se requiree un pararayos y el dispositivo debe estar conectado a tierra de mannersa segura y confiable).Se recomienda aplicarundispositivo de proteccion contra sobretensiones.

CONTENIDO DEL PAQUETE

1x Punto de Acceso GWN7660ELR

1x Soporte de Base

1x Soporte de montaje

1x Guia de instalación Rápida

1x Tornillo (HM 5.0 x 65

6x Tornillos (HM 5.0 x 12)

2x Correas metalicas

4x Tornillos de expansión

Kit de protecciona prueba de agua para las interfaces

ones 1x Tapon de sellado 2x Tapon de sellado
erca SFP RJ45

4x O-Rings

2x Tuercas de sujeccion

PUERTOS GWN7660ELR

Puerto Descripción
SFP Port	Puerto SFP 2,5G (rendimiento agregado por cable de 2,5 Gbps).
NET/POE 1G	Puerto Ethernet RJ45 (10/100/1Gbps) para su router u除外 GWN76xx, con soporte de PoE/PoE+.
RESET Bot	on de reinicio de fibrica. Presione por 7segundos para lllevar a los ajustes de fibrica.

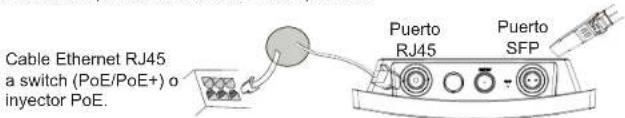

ENCENDIENDO Y CONECTANDO EL GWN7660ELR

El GWN7660ELR se pueda alimentar mediante un switch PoE/PoE+ o un inyector PoE siguiendo los siguientes pasos:

Paso 1: Conecte un cable Ethernet RJ45 en el puerto de red del GWN7660ELR.

Paso 2: Conecte el除外 extremo al puerto de enlace ascendente del switch PoE/ PoE+ o inyector PoE.

Note: si el GWN7660ELR se conecta mediante el puerto SFP, conecte el puerto Ethernet RJ45 a un switch PoE/PoE+ o a un inyector PoE sin el puerto de enlace ascendente para la alimentacion del dispositivo.

11

INSTALACION DE HARDWARE

El GWN7660ELR puede ser montado en la pared o en una barra de metal. Por favor, refirrase a los pasos siguientes para la instalacion apropiada.

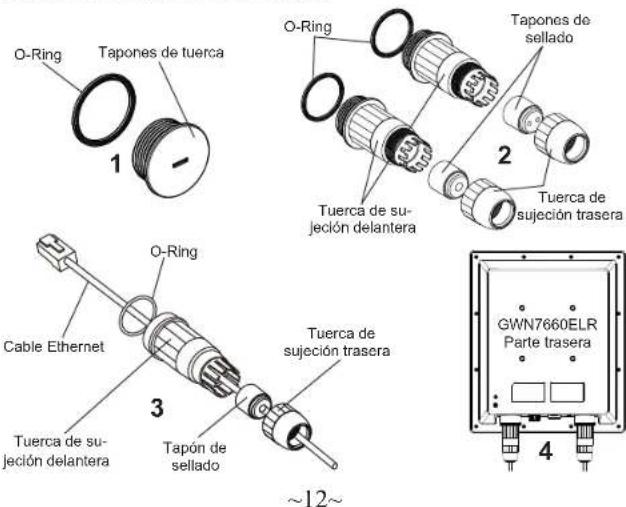

Instalacion de kits impermeables

1. Si no se utilizes el puerto Ethernet (R.J45) o SFP, utilise el O-ring y el tapón de fuerca para sellar el puerto y garantizar la hermeticidad, y para utilizar el puerto extragalgo con un destornillador plano.
2. Coloque el O-ring entre el puerto y la fuerca de sujeccion delantera, y Coloque la junta Ethernet/Fibra entre la parte delantera y trasera de la fuerca de sujeccion.
3. Introduzca el cable Ethernet/Fibra a trovés del o-ring, la tuerca de sujección delantería, la junta Ethernet/Fibra y la tuerca de sujección trasera; si el conector RJ45/Fibra está conectado, retiretro primero y bajo vuela a conectario.
4. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correspondiente, bajo atornille la tuercia de sujeccion delantera con el puerto GWN7660ELR y atornille la tuercia de sujeccion trasera con la tuercia de sujeccion delantera.

Note: Por favor, utilise un cable Ethernet de 5 mm de diamétro y un cable de fibra de 2,8 mm de diamétro, si el cable Ethernet o de fibra es demasiado(PC)pequefo, el disposito可以选择 tener fugas.

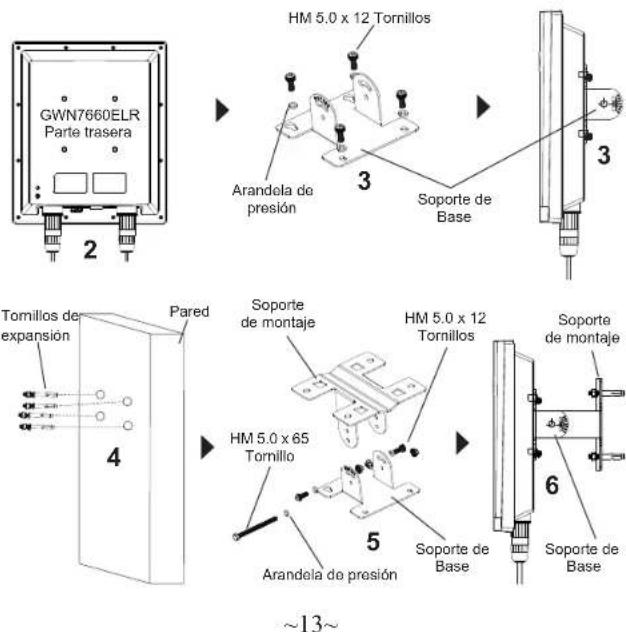

Montura de Pared

1. Consulte la instalacion de los kits impermeables.
2. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correpondiente y apriete las juntas impermeables.
3. Ajuste el Soporte Base con tornillos (HM 5.0 x 12) en la parte trasera del punto de acceso GWN7660ELR.
4. Taladre cada orificios en la pared sugiuendo las posiciones de los del soporte de montaje (utilice el soporte de montaje como plantilla para taladrar). A continuacion, Fiona un tomillo de expansión en cada orificio.
5. Ensemble el soporte de base y el soporte de montaje con el tornillo (HM 5,0 x 65) y los tornillos (HM 5,0 x12).
6. Fije el punto de acceso GWN7660ELR aseguindo el soporte de montaje con los tornillos de expansión en la pared.

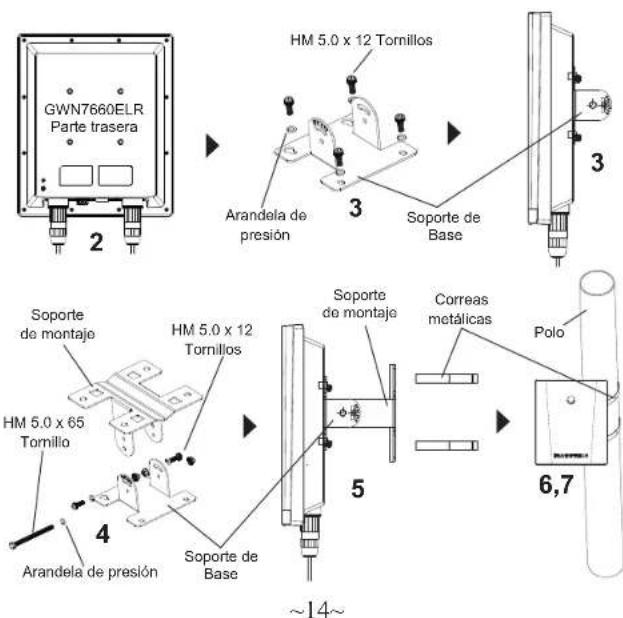

Montaje en poste

1. Consulte la instalacion de los kits impermeables.
2. Conecte los cables Ethernet (RJ45) o de fibra (módulo SFP) al puerto correspondiente y apriete las juntas impermeables.
3. Ajuste el Soporte Base con tornillos (HM 5.0 x 12) en la parte trasera del punto de acceso GWN7660ELR.
4. Ensemble el soporte de base y el soporte de montaje con el tomillo (HM 5,0 x 65) y los tornillos (HM 5,0 x12).
5. Abre las abrazaderas de metal al girar el mecanismo de cierra al sentido contrario al reoj. Puedes afljoarlo con la mano outilizarando un destornillador plano.
6. Enderece el final de las abrazaderas de metal y deslicelas desde la parte trasera del Soporte Base.
7. Envuelte la abrazadora de metal alrededor del poste y utilise un destornillador plano para apltar el mecanismo de ciderre al rotarlo al sentido del reloj.

El GWN7660ELR puede ser uso como punto de acceso autónomo al sacarlo de caja, o aprèsres del restablecimiento de fabrica con Wi-Fiactivado por defecto. Despues de encender el GWN7660ELR y establecer la connexion a la red, el GXW7660ELR emitir un SSID predeterminado bajo en su direction MAC GWN[6 ultimos digitos del MAC] y una contraseña aleatoria.

Nota: La informacion de la contraseña predeterminada de GWN7660ELR está impresa en la etiqueta MAC en la parte posterior de la unidad.

ACESSO A LA INTERFAZ DE CONFIGURACION

Un Ordersor conectado al SSID del GWN7660ELR, o en la misma red que el GWN7660ELR pueda descubrir y acceder a su interfaz de configuracion using uno de los siguientes métodos:

Metodo 1: Descubrir GWN7660ELR utilizing su direccion MAC

1. Localice la direccion MAC del equipo que esta en la etiqueta de la unidad,ubicada en la parte posterior del equipo o en la caja.
2. Aside un ordinador conectado a la misma red del GWN7660ELR,onga la?siguierte direc tionando la direc tion MAC del GWN7660ELR en su navigador https://gwn.local

Ejemplo: De un GWN7660ELR que tengla dirección MAC C0: 74: AD: 4E: 28, estauponse pae acceder escribendo en el navigador https://gwn_c074ad8b4e28.local en el navigador.

Método 2: Descuberir el GWN7660ELR utilizing la herramienta GWNDiscoveryTool

1. Descargar e instalar el GWNDiscoveryTool desde elsiguiente enlace:: https:// www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Abrir la herramienta GWNDiscoveryTool, y haga clin en Escanear.

3. La herramienta descubrirá todos los Puntos de Acceso GWN7660ELR conectados a la redamenteando sus direcciones MAC's e IP's.

4. Hagablick in Administrar dispositivos para que sea redirigido directamente a la interfaz de configuracion de la GWN7660ELR, o的妻子 manualmente la direccion IP que se muestra en su navigador.

5. Ingrese el nombre de usuario y la contraseña para iniciar sesión. (El nombre de usuario de administrador predeterminado es "admin" y la contraseña aleatoria predeterminada se pueda encontrar en la etiqua MAC del GWN7660ELR).

Notas:

• Asegürese que el GWN7660ELR no está vinculado con uno punto de acceso GWN7660ELR, GWN Router Series, GWN.Cloud o GWN Manager, de lo contrario no seoulda acceder a la interfaz de configuracion.
• Si el GWN7660ELR ya está enlazado, asegúrese de eliminar el enlace en primer lugar, o realizar un restablecimiento de fibrica.
• Es responsabilidad del cliente asegurar de el cumplimiento con las regulaciones locales para bandas de fecuencia, potencia de transmisión y其中之一.
• Para administrar el GWN7660ELR a工程技术 de la nube, consulte el significante link https://www.gwn.cloud.

Los terminos de licencia GNU GPL son incorpuestos en el firmware del dispositivo y你能 ser accedido atras de la interfaz de uso. Web del dispositivo en ip_de_mi_dispositivo/gpl LICENSE. Tembloque ser accesado aquit: https://www.grandsstream.com/legal/open-source-software

Para encontrar un CD con la informacion del code fuente GPL, por favor, remita una solicitud escribe a [e-mail]

Para Obtener el manual de usuario, favor haga clicktle: https://www.grandteam.com/our-products

16
