GWN7660ELR - Ponto de acesso Wi-Fi GRANDSTREAM - Manual de utilização gratuito

Tipo de produto	Ponto de acesso Wi-Fi 6 externo
Marca	Grandstream
Modelo	GWN7660ELR
Padrão Wi-Fi	Wi-Fi 6 (802.11ax) bi-band MIMO 2×2:2 com OFDMA
Alcance máximo	300 metros
Capacidade de clientes	256 clientes simultâneos
Índice de proteção	IP68 (resistente a intempéries e poeira)
Temperatura de operação	-30°C a 60°C
Temperatura de armazenamento	-30°C a 70°C
Alimentação	PoE/PoE+ (IEEE 802.3af/at) via porta Ethernet RJ45
Portas	1× porta Ethernet Gigabit (10/100/1000) com PoE/PoE+, 1× porta SFP 2.5G, botão RESET
Gerenciamento	Interface web integrada, GWN Cloud, GWN Manager
Segurança	Qualidade de serviço avançada, portal cativo, redes mesh, proteção contra sobretensão
Montagem	Na parede ou em poste (kit incluso)
Conteúdo da embalagem	Guia de instalação rápida, parafusos, cintas metálicas, kits de vedação, tampões RJ45 e SFP, anéis de vedação, porcas
Manutenção	Limpar com pano macio e seco. Não utilizar produtos abrasivos.
Precauções de instalação	Usar um para-raios e uma ligação à terra confiável. Não desligar durante a inicialização ou atualização do firmware.

Perguntas frequentes - GWN7660ELR GRANDSTREAM

Como redefinir o GWN7660ELR para as configurações de fábrica?

Pressione o botão RESET por cerca de 7 segundos. As configurações de fábrica serão restauradas e o dispositivo será reiniciado.

Como acessar a interface de configuração do GWN7660ELR?

Conecte-se ao SSID padrão (GWN[6 últimos dígitos do MAC]) ou à mesma rede. Use a URL https://gwn_[endereço MAC].local ou execute a ferramenta GWNDiscoveryTool para encontrar o endereço IP. O nome de usuário padrão é admin e a senha está na etiqueta MAC.

Qual cabo Ethernet usar para garantir a vedação das portas?

Use um cabo Ethernet de 5 mm de diâmetro e um cabo de fibra de 2,8 mm de diâmetro para garantir uma boa vedação com os anéis de vedação fornecidos.

Posso usar o GWN7660ELR em ambientes internos?

Sim, pode ser usado em ambientes internos e externos, mas seu invólucro IP68 foi projetado para resistir a intempéries.

Como alimentar o GWN7660ELR sem fonte PoE?

Use um injetor PoE (não incluído) ou um switch PoE/PoE+. Conecte o cabo Ethernet da porta NET/POE1G ao injetor e, em seguida, conecte o injetor ao seu roteador.

Como montar o GWN7660ELR em um poste?

Fixe o suporte de base ao AP, monte o suporte de montagem, abra as cintas metálicas girando o mecanismo de travamento no sentido anti-horário, enrole as cintas ao redor do poste e aperte no sentido horário com uma chave de fenda de cabeça chata.

O que fazer se a senha padrão não estiver na etiqueta?

A senha aleatória está impressa na etiqueta MAC na parte traseira da unidade. Se estiver ilegível, execute uma redefinição de fábrica mantendo pressionado o botão RESET por 7 segundos. A senha será então aquela anotada na etiqueta.

O GWN7660ELR suporta malha (mesh)?

Sim, ele suporta redes mesh para estender a cobertura sem fio. A configuração é feita através da interface web ou GWN Cloud.

Como atualizar o firmware do GWN7660ELR?

Acesse a interface web, vá para a seção Atualização de firmware e siga as instruções. Nunca desligue a alimentação durante a atualização, pois isso pode tornar o dispositivo inutilizável.

Quais são as condições de temperatura e umidade recomendadas?

Operação: -30°C a 60°C, armazenamento: -30°C a 70°C. Umidade relativa: 5% a 95% sem condensação.

MANUAL DE UTILIZADOR GWN7660ELR GRANDSTREAM

O GWN7660ELR é um punto de accesso Wi-Fi 6 de longo alcance de niveau empressarial que permite as entreprises construir redes Wi-Fi deproxima geração para ambientes de alta densidade. O desenho deeste dispositivo é a prova de intempéries e com Tecnologia resistente ao calor, MIMO de banda dupla 2× 2:2 com Tecnologia OFDMA e uma arquitetura Sofisticada de antenas para um rendimento maximo de rede que suporta 256 clients e um alcance de cobertura expandido de 300 metros. Ele tambem oferecce capacidade IP68 à prova de intempéries e poira, bem como temperatura operacional de-30 a 60^, o que garante que o punto de accesso Wi-Fi 6 possa operar adequamente en condições climáticas dificies. Para garantiruma instalacao fácil e gerenciamento simples, o GWN7660ELR inclui um controlador embutcido incorporado a interface web do produits. Temém é compativel com as poderosas plataformas Gratisas de gerenciamento Wi-Fi na nuvern GWN.Cloude e local GWN Manager da Grandstream. O GWN7660ELR é o AP Wi-Fi ideal para a implantação de Wi-Fi de voz e oferece uma conexão perfeita com ostelefonie IP Wi-Fi de voz e video da Grandstream. Com suporte para QoS avancado, aplicativos em tempo real de baixa latência, redes mesh, portais CATivos, sua porta Gigabit Ethernet com PoE/PoE+ e sua porta SFP de 2,5 Gigabit, o GWN7660ELR é um punto de accesso Wi-Fi externo ideal para empesas, escritórios de various andares, armazés, hospitalis, escolas e muito mais.

PRECAUÇÖES

• Não tenteAbrir,desmontar,ou modificar o disposicao.
• Não expor o dispositivo a temperativas para do intervalo dos -30 °C até os 60 °C em operação e o intervalo dos -30 °C até os 70 °C em armazenamento.
• Não exponha este dispositalo em ambientes com umidade fora do intervalo: 5-95% HR (sem condensacao).
• Não desigues e lique a energia do GWN7660ELR durante o reinicio do sistemas ou durante a atulização de firmware. Você pode corrimper o firmware e fazer aavaria do disposivo.
• Por favor, tome medidas de proteção contra raios durante a instalação (é necessário um para-raios e o dispositove deve ser alterado de forma confiavel e segura). Recomenda-se usear um dispositove de proteção contra surtos.

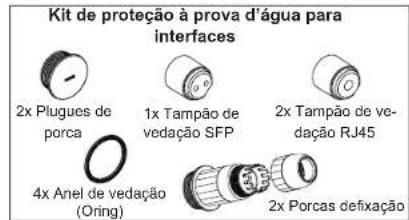

CONTEUDO DO PACOTE

1x Suporte de montagem

1x Guia de Instalacao Rapaida

1x Parafo Su 6x Parafo (HM 5.0 x 65) (HM 5.0 x 12

Porta Descrição
Porta SFP	orta SFP 2,5G (suporta taxa de transferência com fio aggregada de 2,5 Gbps).
NET/POE 1G	Portas Ethernet RJ45 (10/100/1Gbps) para conectar o seu ro-teador ou除外 GWN76xx, Supports PoE/PoE+.
RESET Tec®	a de reset de fábrica. Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.

INICIANDO E CONECTANDO O GWN7660ELR

O GWN7660ELR pode ser ligado usingo um switch PoE/PoE+ ou um injector PoE seguindo as indicações abaixo:

Note: se o GWN7660ELR estiver connectado usingo a porta SFP, conecte a porta Ethernet RJ45 a um switch PoE/POE+ ou um injector PoE sem o uplink para o dispositivo de alimentacao.

Cabo Ethernet RJ45 para switch (PoE/ PoE+o) ou injeter PoE.

\~39\~

INSTALAÇÃO DO HARDWARE

O GWN7660ELR pode ser instalado na parede ou em uma barra metálica. Por favor consulte os passos listedos abaixo para a correta instalação.

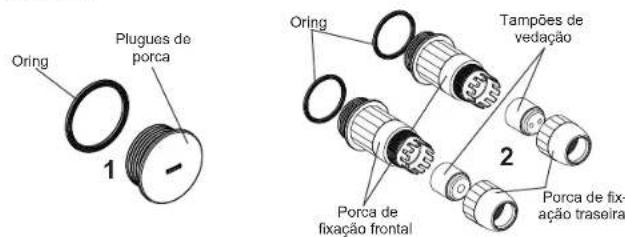

Instalacao de Kits Impermeaes

1. Se a porta Ethernet (R.J45) ou SFP não for usability, use or ing e o tampão de porca para vedar a porta para garantir a impermeabilização e, para usar a porta, remová-a com uma chave de fenda plana.
2. Coloque o anel deVEDUação aporta e aporca de fixação frontal e colque a junta Ethernet/Fibra entre a parte frontal e traseira da porca de fixação.

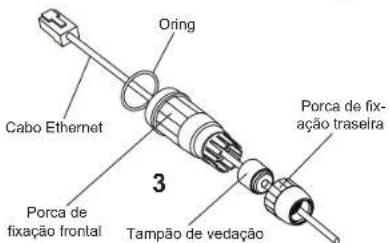

3. Insira o cabo Ethernet/Fibra atraves do oring, da porca de fixacao frontal, da junta Ethernet/Fibra e da porca de fixacao traseira. Se o conectar RJ45/Fibra estivercongestado, removao primeiro e depoixconecte-o novamente.
4. Conecte a Ethernet (RJ45) ou fibra (modulo SFP) à porta correspondente e, em seguida, aparafuse a porca de fixação frontal com a porta GWN7660ELR e aparafuse a porca de fixação traseira com a porca de fixação frontal.

Note: Use um cabo Ethernet de 5 mm de diametro e um cabo de fibra de 2,8 mm de diametro. Se o cabo Ethernet ou de fibra foruito pouco, o disposicao pode zaraz.

\~40\~

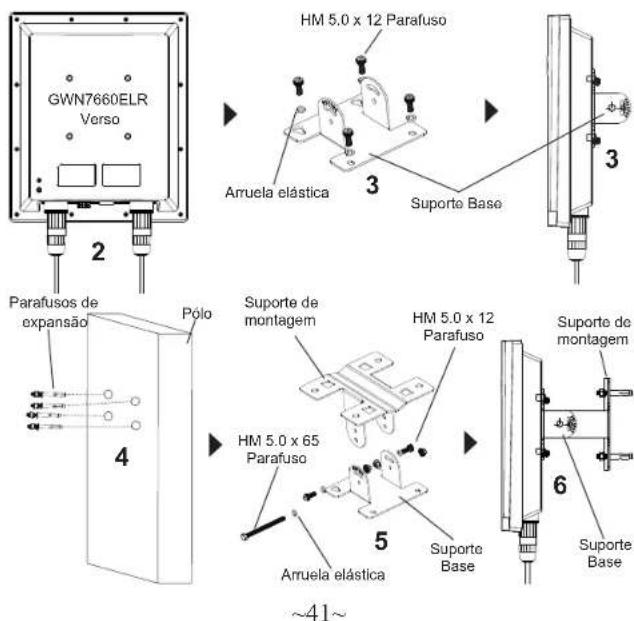

Montagem na Parede

1. Consulte a instalação dos kits impermeveis.
2. Conecte o cabo Ethernet (RJ45) ou Fibra (modulo SFP) à porta GWN7660ELR correta e aperte as juntas impermeáveis.
3. Coloque a base de montagem e segure com os parafusos (HM 5.0 x 12) na parte traseira do AP GWN7660ELR.
4. Faça quatro furos na parede com base nas posições daqueles no suporte de montagem (use o suporte de montagem como Modelo de perfuração). Em seguida, fixe um parafuso de expansão em cadaouro.
5. Monte o suporte de base e o suporte de montagem junto com o parafuso (HM 5,0 x 65) e os parafusos (HM 5,0 x12).
6. Anexe o punto de acesso GWN7660ELR fixando o suporte de montagem com os parafusos de expansão naparede.

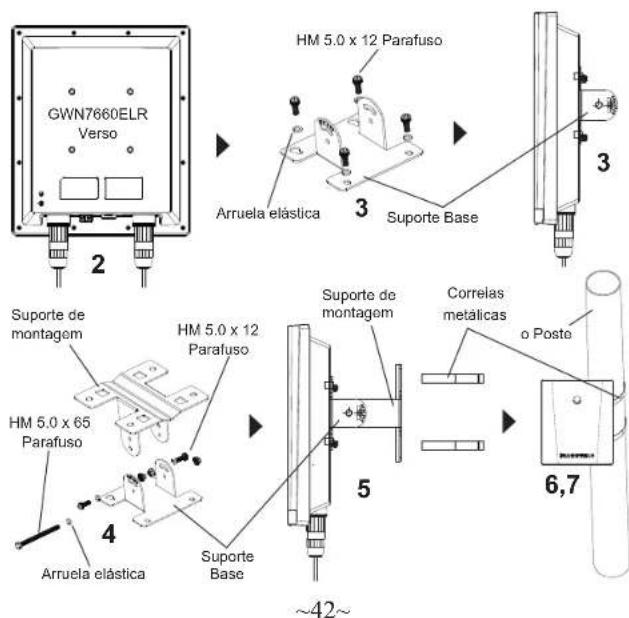

Montagem no poste

1. Consulta a instalação dos kits impermeveis.
2. Conecte o cabo Ethernet (RJ45) ou Fibra (modulo SFP) à porta GWN7660ELR correta e aperte as juntas impermeáveis.
3. Coloque a base de montagem e segure com os parafusos (HM 5.0 x 12) na parte traseira do AP GWN7660ELR.
4. Monte o suporte de base e o suporte de montagem junto com o parafuso (HM 5,0 x 65) e os parafusos (HM 5,0 x12).
5. Abra asCNTAs metalicas rotando o mecanismo de bloqueio no sentido anti horario. Voce pode fazer isto com a mao ouutilizarouuma chave de fendas
6. Endireite a extremidade das tiras de metal e deslize à parte deTRS da base de suporte.
7. Enrole a tira de metal ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento girando-o no sentido horario.

CONECTAR À REDE Wi-Fi PADRAO DO GWN7660ELR

O GWN760ELR pode ser'utilizzato como um access point independente ao momento de partir a caixa, ou antes um reset de fabrica com o Wi-Fi habilidades por padrão.

Depos de abrir a caixa do GWN7660ELR e conecta-lo a rede, o GWN7660ELR irá transmitir o SSID padrão baseado no endereço MAC GWN[ultimos 6 digitos da MAC] e uma senha aleatoria.

ACESSARÀINTERFACEDECONFIGURAÇÃO

Um computations correspond ao SSID do GWN7660ELR, ou em a mesma rede que o GWN7660ELR pode descobrir e acessar à interface de configuraçãoutilizando um dos métodosmentionados abaixo:

Método 1: Descobrir o GWN7660ELR'utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do disposi-tivo, ou na embalagem.
2. A partir do computador connectado na mesma rede que o GWN7660ELR, colque no seu navigador o endereço https://gwn_.local'utilizando o endereço MAC do GWN7660ELR.

Exemplo: se um GWN7660ELR possui o endereço MAC C0:74:AD:8B:4E:28, esta unidade pode ser acessada colocando o endereço https://gwn_c074ad-8b4e28.local no seu navegador.

Méto do 2: Descobrir o GWN7660ELR'utilizing o GWNDiscoveryTool

1. Baixar o GWNDiscoveryTool a partir do link: https://www.grandstream.com/ tools/GWNDiscoveryTool.zip
2. Abrir o GWNDiscoveryTool, e clique em Scan.

3. A ferramenta irá descobrir todos os Access Points GWN7660ELR conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7660ELR, ou colocque manualmente no navigador o endereço IP exhibido.

5. Digite o nome de 用户 e a senha para fazer o login. (O nome de 用户 do administrador padrão é "admin" e a senha aleatoria padrão pode ser encontrada na tag MAC do GWN7660ELR).

Notas:

• Confirma que o GWN760ELR não está já emparelhado com outro GWN76xx Access Point, GWN Router Series, GWN.Fluid ou GWN Manager, caso contrácio a interface de configuração não pode ser acedida.
• Se o GWN7660ELR está emparelhado, em primeiro lugar desemparelhe o dispositivo ou apique um reset de fabrica.
• É responsabilité do cliente assegurar o Cumprimento das regulamenteções locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7660ELR a partir da plataforma na nuvem, por favor consulta o link https://www.gwn.cloud

Os termos de licenza GNU GPL está ndro do firmware do disposicao e você pode visualizar o documento atraves da interface web do disposicao, em my_device_ip/gpl licence. Temmib, pode visualizar o documento atraves do site. https://www.grandstream.com/legal/open-source-software Para obiter um CD com a informacao do.).do algo fonte GPL, por favor soliciteo atraves de [e-mail]

Para o manual de uso副市长o, feca o download desde: https://www.grandastroam.com/our-products

\~44\~
