MANUAL DE UTILIZADOR GWN7604 GRANDSTREAM

O GWN7604 é um ponto de acesso Wi-Fi AX3000, compacto, projetado para pequenas empresas, hotéis e escritórios domésticos. Ele oferece versatilidade por meio de quatro portas Ethernet Gigabit, incluindo uma porta uplink que pode receber PoE/PoE+ para alimentar o ponto de acesso e duas portas com PSE que podem fornecer PoE e uma conexão de rede para outros dispositivos. O GWN7604 oferece tecnologia MU-MI-MO 2,4GHz 2x2:2 e 5GHz 3x3:2 e um design de antena sofisticado para suportar até 256 clientes simultâneos e alcance de cobertura de até 100 metros. Este ponto de acesso Wi-Fi pode ser facilmente instalado e gerenciado usando GWN.Cloud (agora integrado ao GDMS) e GWN Manager, as plataformas de gerenciamento de rede local e em nuvem da Grandstream. Com suporte para QoS avançado, aplicativos de baixa latência em tempo real, redes mesh, portais cativos, taxa de transferência sem fio de 3 Gbps e quatro portas de rede Gigabit, o GWN7604 é o ponto de acesso Wi-Fi ideal para implantações de pequeno a médio porte que exigem flexibilidade.

PRECAUÇÕES

• Não tente abrir, desmontar, ou modificar o dispositivo.
• Não expor o dispositivo a temperaturas fora do intervalo dos 0 °C até os 45 °C em operação e o intervalo dos -10 °C até os 60 °C em armazenamento.
• Não exponha este dispositivo em ambientes com umidade fora do intervalo: 10-90% HR (sem condensação).
• Não desligue e ligue a energia do GWN7604 durante o reinício do sistema ou durante a atualização de firmware. Você pode corromper o firmware e causar a avaria do dispositivo.

CONTEÚDO DO PACOTE

1x Guia de Instalação Rápida
\~28\~

PORTAS DO GWN7604

PCT27 LED FCE LCK1 LCK2 LCK3

Porta Descrição
DC12V	Conector de adaptador de energia (DC 12V, 2A).
RESET	Tecla de reset de fábrica. Pressionar durante 7 segundos para restabelecer as configurações aos padrões de fábrica.
POE↑	Porta Ethernet RJ45 (10/100/1000Mbps) suporta PoE/PoE+.
LAN1	Porta Ethernet (10/100/1000Mbps).
LAN2LAN3	2 x porta Ethernet (10/100/1000Mbps) com PSE.

Notas:

• Se o GWN7604 for alimentado por POE+ ou por uma PSU (DC 12V, 2A) (não fornecida). Suportará um total de 12W para a saída PSE LAN2/LAN3.
• Se a entrada for PoE, PoE não está suportado.

INICIANDO E CONECTANDO O GWN7604

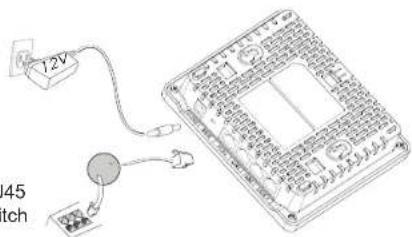

O GWN7604 pode ser alimentado por uma fonte de alimentação adequada (DC12V, 2A) ou comutador PoE / PoE +:

Opção A:

Fonte de energia conectada à tomada AC.

12V 45 Tech

Opção B: Cabo ethernet RJ45 conectado ao switch PoE/PoE+.

INSTALAÇÃO DO HARDWARE

O GWN7604 pode ser montado na parede. Para uma instalação adequada, leia as etapas a seguir.

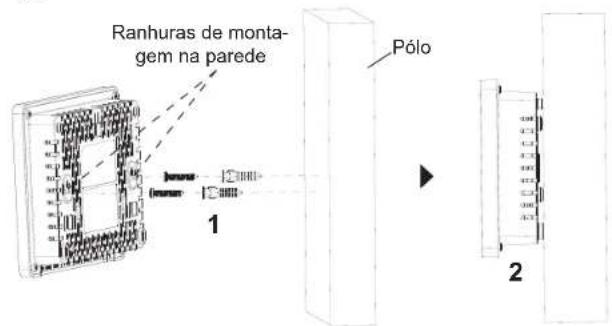

Montagem na Parede

1. Utilize uma fita métrica para medir a distância entre as duas ranhuras de montagem na parede na parte traseira do AP GWN7604 e utilize um lápis para marcar os pontos de furação na parede.
2. Use uma furadeira para fazer um furo em cada ponto marcado. Coloque as âncoras e os parafusos em cada furo. Deixe espaço suficiente entre a parede e a cabeça do parafuso e, em seguida, monte o GWN7604 nos parafusos usando as ranhuras de montagem na parede.

Ranhuras de montagem na parede Pólo 1 2

CONECTAR À REDE Wi-Fi PADRÃO DO GWN7604

O GWN7604 pode ser utilizado como um access point independente ao momento de abrir a caixa, ou após um reset de fabrica com o Wi-Fi habilitado por padrão.

Depois de abrir a caixa do GWN7604 e conecta-lo à rede, o GWN7604 irá transmitir o SSID padrão baseado no endereço MAC GWN[últimos 6 dígitos da MAC] e uma senha aleatória.

Nota: A informação do SSID e senha padrão do GWN7604 estão impressos na etiqueta da MAC do dispositivo.

ACESSAR À INTERFACE DE CONFIGURAÇÃO

Um computador conectado ao SSID do GWN7604, ou em a mesma rede que o GWN7604 pode descobrir e acessar à interface de configuração utilizando um dos métodos mencionados abaixo:

Método 1: Descobrir o GWN7604 utilizando o endereço MAC

1. Localize o endereço MAC na etiqueta que está na parte de baixo do dispositivo, ou na embalagem.
2. A partir do computador conectado na mesma rede que o GWN7604, coloque no seu navegador o endereço https://gwn_.local utilizando o endereço MAC do GWN7604.

Exemplo: se um GWN7604 possui o endereço MAC EC:74:D7:8C:4D:F8, esta unidade pode ser acessada colocando o endereço https://gwn_ec-74d78c4df8.local no seu navegador.

1. Baixar o GWNDiscoveryTool a partir do link: https://www.grandstream.com/tools/GWNDiscoveryTool.zip
2. Abrir o GWNDiscoveryTool, e clique em Scan.
3. A ferramenta irá descobrir todos os Access Points GWN7604 conectados à rede, exibindo os endereços MAC e IP.

4. Clique em Manage Device para ser direcionado diretamente à interface de configuração do GWN7604, ou coloque manualmente no navegador o endereço IP exibido

5. Digite o nome de usuário e a senha para fazer o login. (O nome de usuário do administrador padrão é “admin” e a senha aleatória padrão pode ser encontrada na tag MAC do GWN7604).

GRANDSTEAN GWN7604 Portugal

Notas:

• Confira que o GWN7604 não está já emparelhado com outro GWN76xx Access Point, GWN Router Series, GWN.Cloud ou GWN Manager, caso contrário a interface de configuração não poderá ser acedida.
• Se o GWN7604 está emparelhado, em primeiro lugar desemparelhe o dispositivo ou aplique um reset de fabrica.
• É responsabilidade do cliente assegurar o cumprimento das regula- mentações locais para as bandas de frequência, para a potência de transmissão e outras.
• Para gerenciar o GWN7604 a partir da plataforma na nuvem, por favor consulte o link https://www.gwn.cloud

Os termos de licença GNU GPL estão dentro do firmware do dispositivo e você pode visualizar o documento através da interface web do dispositivo, em my_device_ip/gpl_license. Também, pode visualizar o documento através do site: https://www.grandstream.com/legal/open-source-software Para obter um CD com a informação do código fonte GPL, por favor solicite-o através de [e-mail]
