MANUALE UTENTE GWN7660ELR GRANDSTREAM

GWN7660ELR é un punto de accesso Wi-Fi 6 a lungo raggio di livello enterprise che consente alle aziende de realizazare reti Wi-Fi di nuova generatione per ambienti ad alta densità. Supporta un involvulo resistidente alle interperie e Tecnologia a prova di calorie, dopbia banda 2x2:2 MIMO con technologia OFDMA, e un'antenna dal design sofisticato per il massimo throughput di rete che supporta più di 256 utenti e gode di una copertura estesa di 300 metri. Inoltre, é in grado di resistire alle interperie e alla polvere (standard IP68),或者其他 temperature di esercizio da -30 a 60 °C. Questo garantisce che il punto di accesso Wi-Fi 6 posso funzionale correttamenteanche in condizioni climatiche difficili. Per assucarareabilità di installatione e gestione, il GWN7660ELR include un controller integrato nell'interracci web dell'utente. E' supportatoanche da GWN Cloud e GWN Manager, le piattaforme di gestione gratuite di Grandstream sul cloud e on premise. Il GWN7660ELR é un AP ideale per scenario vide over Wi-Fi e offreanche una connessione sensa interruzioni con i Telefoni IP audio e video di Grandstream. Grazie al supporto di Qos avanzate, applicazioni a bassa latenza, reti mesh, captive portal, una porta Gigabit Ethernet con PoE/PoE+ e una porta SFP da 2,5 Gigabit, il GWN7660ELR é un access point Wi-Fi da esterno ideale per aziende, uffici a piùiani, magazzini, ospedali, scuole e molto alto.

PRECAUZIONI

Non tentare di aprire, smontare o modificare il dispositorio.
Non esporre il dispositorio a temperature esterne alla gamma da -30°C a 60 °C per il funzionamento e alla gamma da -30°C a 70°C per la conservazione.
- Non esporre GWN7660ELR ad ambienti fuori dal segmente intervallo di umidità: 5-95% UR (sanza condensa).
Non spagnere/accendere il GWN7660ELR durante l'avvio del numero o l'aggiornamento del firmware. Ciò sprebbe comportare il danneggiamento del firmware e il malfunzionamento dell'unità.
- Si prega di adottare misure di protezione contro i fulmini durante l'installazione (è necessario un parafulmine e il dispositivo deve essere messo a terra in modo affidabile). Si consiglia di utilizzato un dispositivo di protezione contro le sovratensioni.

CONTENUTO DELLA CONFEZIONE

Punto di accesso GWN7660ELR

Tx Supporto base

1x Staffa di montaggio

1x Guida installationa rapida

1x Passacavo IP68 per porta SFP
2x Passacavi JIP68 per porte RJ45
2x Dadi serraggio

PORTE GWN7660ELR

Porta Descrizione
SFP Port P	porta SFP da 2,5 G (supporta un throughput cablato aggregato di 2,5 Gbps).
NET/POE 1G	Porta Ethernet RJ45 (10/100/1Gbps) al proprio router o altri GWN76xx, che supporta PoE/PoE+.
RESET Pu	sante ripristino di fabbrica. Premere per 7 secondi per ripristin-are le impostazioni predefinite di fabbrica.

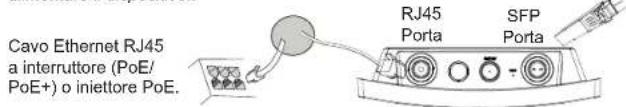

GWN7660ELR pou essere alimentato usingo l'interrutlore PoE/PoE+ o un iniet- tore PoE mediante i passi seguenti:

Passo 1: Collegare il cavo Ethernet RJ45 alla porta di rete del GWN7660ELR.
Passo 2: Collegare l'altra estremità nella porta uplink dell'internuttore PoE/PoE+ o l'inietto PoE.

Note: Se GWN7660ELR é collegato tramite la porta SFP, collegare la porta Ethernet RJ45 a un intertuttore PoE/PoE+ o a un inietto PoEENA uplink per alimentare il dispositivo..

32

INSTALLAZIONE HARDWARE

Il GWN7660ELR preve de un montaggio orizzontale a soffitto o verticale a parete sopra un supporto metallico. Seguire le istruzioni per una corretta installmente.

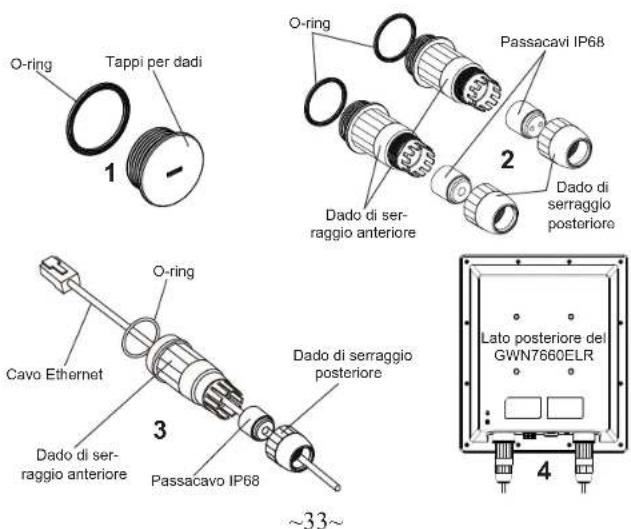

Installazione dei kit impermeabili

1. Se la porta Ethernet (RJ45) o SFP non viene utilizzata, utilizzato l'O-ring e il tappo per dadi per sigillare la porta e garantire l'impermeabilità. Per utilizzato la porta, rimuoverla con un cacciavite piatto.
2. Posizione l'O-ring tra la porta e il dato di serraggio anteriore e il giunto Ether-net'della fibra tra la parte anteriore e posteriori del dato di serraggio.
3. Inserire il cavo Enerth/fibra atraverso I'O-ring, il dato di serraggio anterioi, il giunto Enerth/della fibra e il dato di serraggio posteriore. Se il connettore RJ45/fibra è collegato, prima rimuoverlo e poi ricollegarlo.
4. Collegare l'Ethernet (RJ45) o la fibra (modulo SFP) alla porta appropriata, quin di avitare il dato di serraggio anteriore con la porta del GWN7660ELR e avvitare il dato di serraggio posteriore con quello anteriore.

Note: Utilizzato un cavo Ethernet di 5 mm di diameter e un cavo in fibra di 2,8 mm di diameter. Se il cavo Ethernet o in fibra è troppo piccolo, il dispositorio potrebbe perdere.

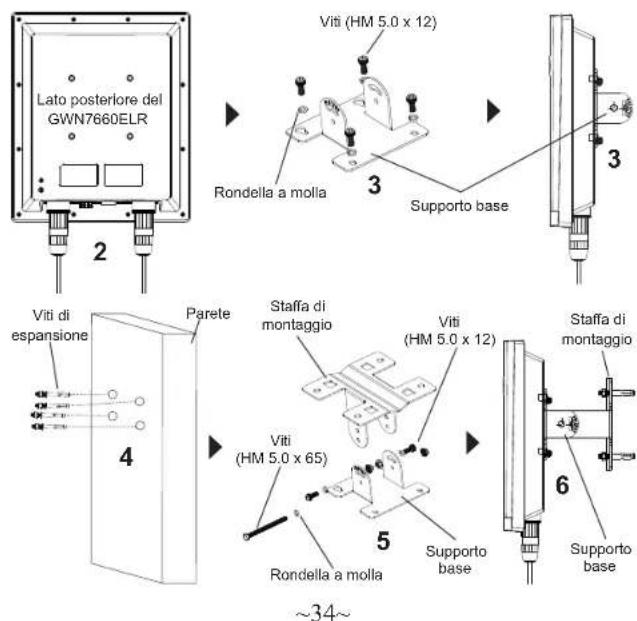

Supporto montaggio a parete

1. Fare riferimento all'installazione dei kit impermeabili.
2. Collegare il cavo Ethernet (RJ45) o della fibra (modulo SFP) alla porta corretta del GWN7660ELR e stringere i giunti impermeabili.
3. Fissare la staffa della base con viti (HM 5,0 x 12) sul retro del punto di accesso GWN7660ELR.
4. Praticare quattro fori sulla parete in base alla posizione di quelli presenti sulla staffa di montaggio (utilizzare la staffa di montaggio come dima per foratura). Poi inseire una vita di espansione in ogni foro.
5. Assemblare la staffa di base e la staffa di montaggio con la vite (HM 5,0 x 65) e le viti (HM 5,0 x12).
6. Fissare il punto di accesso di GWN7660ELR assicurando la staffa di montaggio con le viti di espansione alla parete.

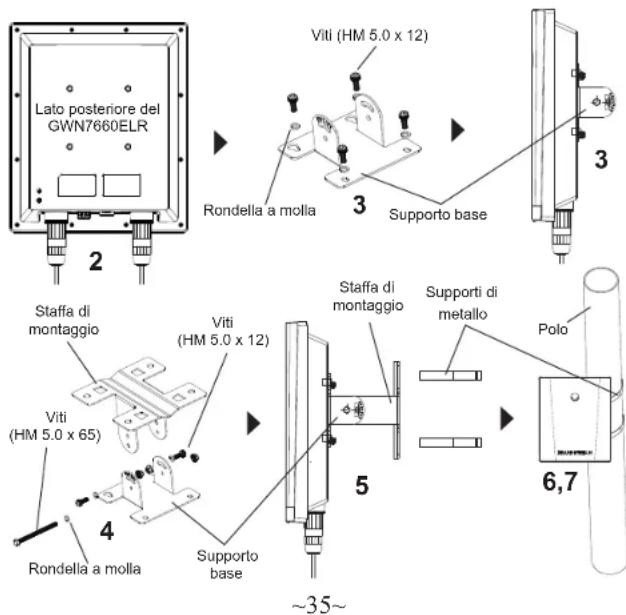

Montaggio su palo

1. Fare riferimento all'installazione dei kit impermeabili.
2. Collegare il cavo Ethernet (RJ45) o della fibra (modulo SFP) alla porta corretta del GWN7660ELR e stringere i giunti impermeabili.
3. Fissare la staffa della base con viti (HM 5,0 x 12) sul retro del punto di accesso GWN7660ELR.
4. Assemblare la staffa di base e la staffa di montaggio con la vite (HM 5,0 x 65) e le viti (HM 5,0 x12).
5. Aprire le cinghie metalliche ruotando il meccanismo di bloccaggio in senso antiorario. É possible allentarlo a mano o usare un cacciavite a testa piatta.
6. Raddrizzare l'estremita delle cinghie metalliche e farlo scorrere attraverso il retro della staffa della base.
7. Avvolgere il cinturino metallico attorno al palo e utilizzare un cacciavite a testa piatta per stringere il meccanismo di bloccaggio ruotandolo in senso orario.

COLLEGAMENTO DEL GWN7660ELR ALLA RETE WI-Fi PRE DEFINITA

GWN7660ELR pou èssere usato come punto di accesso independente o dopo il ripristino alle impostazioni di fabbrica con Wi-Fiabilitato come predefinito.

Dopo l'accensione del GWN7660ELR e il collegamento alla rete, GWN7660ELR trasmettera un SSID predefinito basato sul suo indirizzo MAC GWN[ultimate 6 cîfre del MAC] e una password casuale.

Note: Le informazioni sulla password predefinita del GWN7660ELR sono stampate sul tag MAC sul retro dell'unità.

ACCESSO ALL'INTERFACCIA DI CONFIGURAZIONE

Un computer collegato all'SSID del GWN7660ELR o alla stessa rete del GWN7660ELR può scoprir e accederate all'interfaccia di configurazione usando uno dei seguenti metodi:

Metodo 1: Scopire GWN7660ELR usingo il suo indirizzo MAC

1. Individuare il mac address sull'etichetta posizionata nella parte bassa dell'ap- parato o sulla confazione.
2. Da un computer Collegato alla stessa rete del GWN7660ELR, digitare il seguente indirizzo usando l'indirizzo MAC del GWN7660ELR sul proprio browser https://gwn_local

Eaggio: se un GWN7660ELR ha come indirizzo MAC C0:74:AD:8B:4E:28, è possibile accederà a但这a unità digitando https://gwn_c074ad8b4e28.local sul browser.

Metodo 2: Scopire GWN7660ELR usingo GWNDiscoveryTool

1. Scaricare e installare GWNDiscoveryTool dal link seguente: https://www.grandsstream.com/tools/GWNDiscoveryTool.zip

2. Aprire il GWNDiscoveryTool e fare clic su Scan.

3. Il tool scopirà tutti i Punti di accesso GWN7660ELR collegati alla rete,.
   mostrando i loro indirizzi MAC e IP.
4. Fare clic su on Gestisci dispositivo per essere reindirizzati direttamente all'interfaccia di configurazione GWN7660ELR o digitare manually l'indirizzo IP visualizzato sul proprio browser.
5. Immettere name utente e password por accederè. (Il nome utente predefinito dell'amministrazione è "admin" e la password casuale predefinita più essere trovata sul tag MAC su GWN7660ELR).

Nota:

• Assicurarsi che il GWN7660ELR non sia gia abbinato a un altre Access Point GWN76xx, a una series di router GWN, a GWN.Cloud o a GWN Manager, altrimenti non sarebbe possibile accederà all'interfaccia di configurazione.
• Se il GWN7660ELR è gli accopiato, scollegarlo prima o effettuire un ripristino alle impostazioni di fabbrica.
• E^ responsabilità del cliente assicurarsi della conformità alle regolamentiaziioni locali in termini di bande di frequenza, potenza di trasmissione e alto.
  Per la gestione del GWN7660ELR sul cloud,fare riferimento a https://www. gwn.cloud.

I termini della licenza GNU GPL sono incorperti nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: ip_dispositivo/gpl_licenze. è andere disponibile accedervi all'indirizzo: https://www.grandsstream.com/legal/open-source-software Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviarare una richiesta scritta a [e-mail]

Scaricare il manuale utente dettagliato da: https://www.grandsstream.com/our-products
