Tipo di prodotto	Videocitofono
Marca	Grandstream
Modello	GDS3712
Alimentazione	PoE IEEE 802.3af Classe 3 (12.95 W) o DC 12 V 1 A
Temperatura di funzionamento	-30 °C a 60 °C (tempo di riscaldamento di 3 min se < -30 °C)
Temperatura di stoccaggio	-35 °C a 60 °C
Umidità	10-90 % UR senza condensa
Connettività di rete	Ethernet RJ45 con PoE
Interfacce aggiuntive	RS485, Wiegand, ingressi/uscite allarme, uscita blocco elettrico
Risoluzione fotocamera	2 megapixel (stima)
Montaggio	A muro in superficie (incasso possibile con kit opzionale)
Materiale	Metallo (stima)
Funzioni principali	Videocitofono, controllo accessi, allarmi, PoE
Pulizia	Con un panno morbido e asciutto
Sicurezza	Antimanomissione, connessione HTTPS, password predefinita casuale
Contenuto della confezione	Guida rapida di installazione, coperchio posteriore, viti, chiave esagonale, tappi in silicone
Configurazione IP predefinita	DHCP; se nessun DHCP, IP fisso 192.168.1.168 dopo 5 min
Accessori necessari	Cavo Ethernet Cat5e o Cat6, cacciavite, pinza universale

Domande frequenti - GDS3712 GRANDSTREAM

Come installare il GDS3712?

Segui la guida di installazione: forare il muro secondo il modello, montare il supporto con viti, collegare i cavi (Ethernet e alimentazione), quindi fissare il dispositivo. Utilizzare le viti antimanomissione fornite.

Quale alimentazione utilizzare?

Il GDS3712 può essere alimentato tramite PoE 802.3af Classe 3 (tramite switch PoE) o da una fonte DC 12V 1A esterna.

Come configurare l'indirizzo IP?

Per impostazione predefinita, il dispositivo ottiene un IP tramite DHCP. Se nessun server DHCP viene trovato dopo 5 minuti, l'IP fisso è 192.168.1.168. Utilizza lo strumento GS_Search (disponibile sul sito Grandstream) per localizzare il dispositivo sulla rete.

Come accedere all'interfaccia web?

Apri un browser e inserisci l'IP del GDS3712 preceduto da https:// (porta 443). Accedi con il nome utente admin e la password casuale indicata sull'etichetta del dispositivo.

Qual è la password predefinita?

La password predefinita è una password casuale unica stampata sull'adesivo del GDS3712. Cambiala immediatamente dopo il primo accesso.

Cosa fare se la temperatura è inferiore a -30 °C?

Il dispositivo impiega circa 3 minuti per riscaldarsi prima di avviarsi e diventare funzionale. È progettato per funzionare da -30 °C a 60 °C.

Come collegare una serratura elettrica?

Utilizza i morsetti COM2, NO2, NC2 del connettore J3. Seleziona la modalità (sicurezza intrinseca o in caso di guasto) in base al tipo di serratura. Lo schema di cablaggio è fornito nel manuale.

Come utilizzare lo strumento GS_Search?

Scarica GS_Search dal sito Grandstream, installalo su un PC della stessa rete, avvia lo strumento e clicca sul pulsante di rilevamento. I dispositivi trovati vengono visualizzati con il loro IP.

Quali cavi utilizzare per il collegamento?

Utilizza un cavo Ethernet Cat5e o Cat6 per la connessione di rete e PoE. Per l'alimentazione DC, un cavo 12V 1A. Le connessioni RS485, Wiegand e allarme utilizzano fili adatti.

Come montare il dispositivo in superficie?

Forare il muro secondo la dima, fissare il supporto con viti e tasselli. Far passare il cavo attraverso la guarnizione in gomma, collegare i connettori, quindi agganciare il GDS3712 al supporto e serrare le viti antimanomissione.

MANUALE UTENTE GDS3712 GRANDSTREAM

Fax: [phone] - 1987

www.grandstream.com

• Non tentare di aprire, smontare o modificare il dispositivo
• Osservare strettamente i requisiti di alimentazione
• Non esporre il dispositivo a temperature esterne alla gamma da -30 °C a 60 °C per il funzionamento e alla gamma da -35°C a 60°C per la conservazione
• Se la temperatura è solto i 30°, il dispositivo impiegherà circa 3 minuti per riscaldarsi prima di avviarsi e diventare operativo
• Non esporre il dispositivo ad ambienti non inclusi nel seguente intervallo di umidità: 10 - 90 % di umidità relativa (senza condensa)
• Osservare strettamente le istruzioni per installare o reclutare dei professionisti per una corretta installazione.

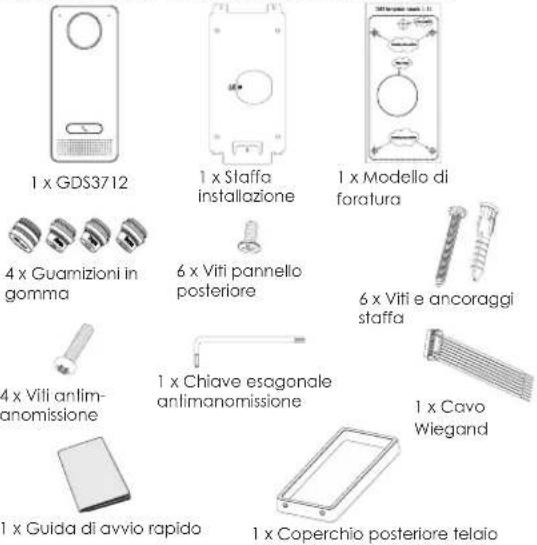

CONTENUTO DELL'IMBALLAGGIO

MONTAGGIO GDS3712 Montaggio a parete (superficie)

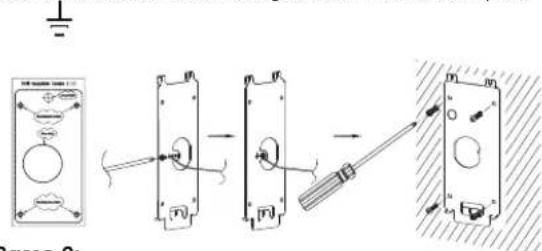

Passo 1: Fare riferimento al ""modello di foratura"" per realizzare i fori nella posizione di destinazione sul muro, quindi montare forniti (cacciavite non fornito). Collegare e fissare il filo "terra" alla terra della staffa contrassegnata con l'icona stam-pata

Passo 2: Far passare il cavo Cal5e o Cal6 (non fornito) attraverso la guarnizione di gomma, selezionando le dimensioni corrette e il pezzo del pannello di copertura posteriore, fare riferimento a "GDS3712 WIRING TABLE" alla fine del QIG per connessioni pin.

Nota: Pinza altamente raccomandata e cacciavite piatto da 2,5 mm necessario (non fornito). Rimuovere la schermatura di plastica esterna del cavo per meno di 2". NON lasciare il metallo nudo all'esterno della presa rimuovendo la schermatura di plastica interna dei fili.

\~47\~ \~48\~

Passo 3: Assicurarsi che il pannello di copertura posteriore sia in posizione e che il pannello cabiato posteriore sia a posto. Far scivolare il pannello posteriore su tutta la superficie posteriore del dispositivo, stringerlo usando le viti comprese.

Passo 4: Tagliere le due viti anti manomissione usando la chiave es- agonale fornita. Allineare con cautela il GDS3712 alla staffa sul muro, premere e tirare giù il GDS3712 nella posizione corretta.

Passo 5: Installare le due viti posteriori anti manomissione usando la chiave esagonale fornila (non stringere Iroppo le viti). Coprire i due buchi delle viti in fondo al pannello di copertura posteriore usando i due componenti di silicone forniti. Controllare e finire l'installazione.

Montaggio a parete (incassato) Fare riferimento al relativo "Kit montaggio a parete (incassato)" che può essere acquistato separatamente da Grandstream.

COLLEGAMENTO DEL DISPOSITIVO GDS3712

Fare riferimento all'illustrazione seguente e seguire le istruzioni alla pagina successiva.

Spegnere il GDS3712 quando si connettono cavi o si inserisce/rimuove il pannello di copertura posteriore.

Opzione A:

Cavo Ethernet RJ45 a interruttore Alimentazione (classe 3) su Ethernet (PoE).

Nota:

Scegliere Opzione A se si utilizza uno switch PoE (classe 3); O: Opzione B se si usa un alimentatore di terzi.

$$ \sim 4 9 \sim \sim 5 0 \sim $$

Opzione A:

Collegare un cavo Ethernet RJ45 allo switch Power over Ethernet (PoE) (classe 3).

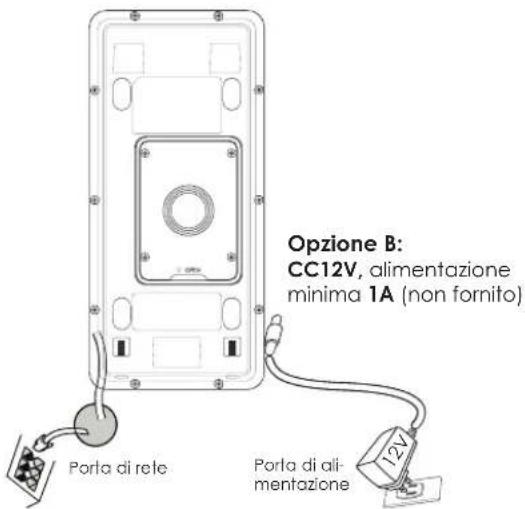

Opzione B

Passo 1:

Selezionare una sorgente di alimentazione esterna CC12V, minimo 1A (non fornita). Posare correttamente il cavo "+,-" di alimentazione nel connettore "12V, GND" della presa GDS3712 (fare riferimento alla pagina di montaggio per le istruzioni). Collegamento dell'alimentazione.

Passo 2:

Collegare un cavo Ethernet RJ45 a uno switch/hub di rete o router.

Aviso:

Fare riferimento al "Passo 2" di "MONTAGGIO GDS3712" e "TABELLA CABLAGGIO GDS3712" all'estremità del QIG per tutte le illustrazioni e istruzioni di cablaggio e connessione.

Il GDS3712 come impostazione predefinila è configurato per ottenere l'indirizzo IP dal server DHCP dove si trova l'unità.

Per conoscere quale indirizzo IP è assegnato al proprio GDS3712, usare il tool GS_Search come illustrato nei passi seguenti.

Nota:

Se non è disponibile alcun server DHCP, l'indirizzo IP predefinito di GDS3712 (timeout DHCP dopo 5 minuti) è 192.168.1.168.

Passo 1: Scaricare e installare il tool GS_Search:

http://www.grandstream.com/support/tools

Passo 2: Eseguire il tool Grandstream GS_Search su un computer collegato alla stessa rete/server DHCP.

Passo 3: Fare clic sul pulsante per avviare il rilevamento del dispositivo.

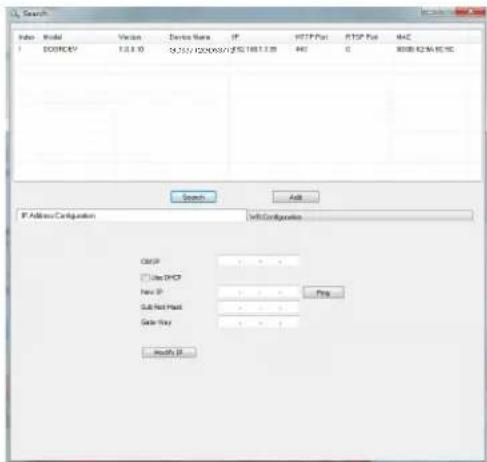

Passo 4: I dispositivi rilevati appariranno nel campo di uscita come segue.

Passo 5: Aprire il browser web e il tipo di indirizzo IP del GDS3712 con https:// per accedere al GUI Web. (Per motivi di sicurezza, l'accesso web predefinito di GDS3712 sta usando HTTPS e porta 443.)

\~51\~ \~52\~

Passo 6: Immettere nome utente e password per accedere. (Lo username di default dell'amministratore è "admin" e la password casuale di default può essere trovata sull'etichetta del GDS3712).

Nota: Per motivi di sicurezza, assicurarsi di modificare la password amministratore predefinila da Impostazioni sistema > Gestione utente.

Paso 7: Dopo l'accesso alla webGUI, fare clic sul menu del lato sinistro nell'interfaccia web per una configurazione più dettagliata e avanzata.

I termini della licenza GNU GPL sono incorporati nel firmware del dispositivo e sono accessibili tramite l'interfaccia utente Web del dispositivo a: http(s)://IP/gpl_license. Si può anche accedere qui: https://www.grandstream.com/legal/open-source-software

Per ottenere un CD con informazioni sul codice sorgente GPL, si prega di inviare una richiesta scritta a [e-mail]

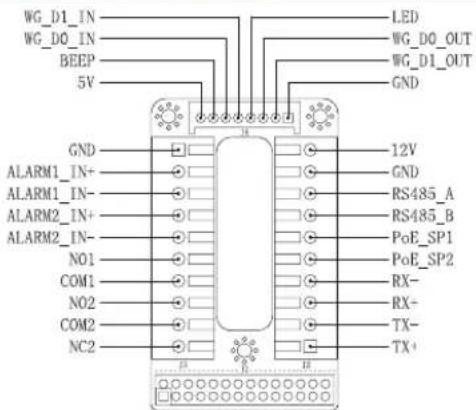

GDS3712 TABELLA CABLAGGIO

Tomada PIN Sinal Função
J2(Base)3.81mm	1 TX+ (Arancione/ Bianco)		Ethenet, PoE 802.3af Class3.12.95W
	2 TX- (Arancione)
	3 RX+ (Verde/ Bianco)
	4 RX- (Verde)
	5	PoE_SP2 (Blu + Blu/ Branco)
	6	PoE_SP1 (Marrone + Marrone/ Bianco)
	7 RS485_B		RS485
	8 RS485_A
	9 GND		Adattatore di alimentazione
	10 V2V
J3(Avanzalo)3.81mm	1 GND Terra allarme
	2 ALARM1_IN+		Ingresso allarme
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1		Uscita allarme
	7 COM1
	8 NO2		Blocco elettrico9 COM2
	10 NC2
J4(Speciale)2.0mm	1 GND (Nero) Terra Wiegand
	2 WG_D1_OUT (Arancione)		Segnale uscita Wiegand
	3 WG_D0_OUT (Marrone)
	4 LED (Blu)		Segnale LED uscita Wiegand
	5 WG_D1_IN (Bianco)		Segnale ingresso Wiegand
	6 WG_D0_IN (Verde)
	7 BEEP (Giallo)		Segnale bip uscita Wiegand
	8 5V (Rosso)		Uscita alimentazione Wiegand

Per maggiori dettagli relativi al cablaggio GDS3712, fare riferimento Manuale Utente.

Blocco elettrico			ConnessioneGDS3712			Porta
Tipo	Accensione	Spegnimento	NC2	NO2	COM2	Stato normale
Fail Safe	Blocco	Aperto	■		■	Blocco
				■	■	Aperto
Fail Secure	Aperto	Blocco		■	■	Blocco
			■		■	Aperto

Nota:

* Selezionare il cablaggio corretto in base all'attacco/blocco elettrico e allo stato normale della porta.

* Il blocco elettromagnetico funziona SOLO in modalità Fail Safe.

Nota:

1) Alimentazione PoE_SP1, PoE_SP2 con CC, la gamma di tensione è 48V\~57V, nessuna polarità.
2) Alimentazione con cavo di cablaggio PoE:
PoE_SP1, collegamento marrone e marrone/bianco
PoE_SP2, collegamento blu e blu/bianco
3) L'alimentazione CC può essere generata correttamente da un iniet- tore PoE qualificato.
