INSTRUKCJA OBSŁUGI GDS3712 GRANDSTREAM

• Nie wolno ofwierać, rozbierać oraz modyfikować
  urządzenia
• Należy ściśle przestrzegać wymagań źródła zasilania.
• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od -30°C do -60°C podczas działania oraz od -35°C do -60°C w trakcie przechowywania.
  • W temperaturze poniżej -30 stopni, urządzenie potrzebuje około
  3 minut, aby się nagrzać przed uruchomieniem i pracą.
• Nie wystawiać urządzenia poza dopuszczalne ramy kondensacji
  powletrza: 10 \~ 90% RH (Dia stanu nies- kondensowanego)
• W celu zapewnienia prawidłowej instalacji należy ściśle przestrzegać instrukcji lub skorzystać z usług osób zajmujących się profesjonalną instalacją.

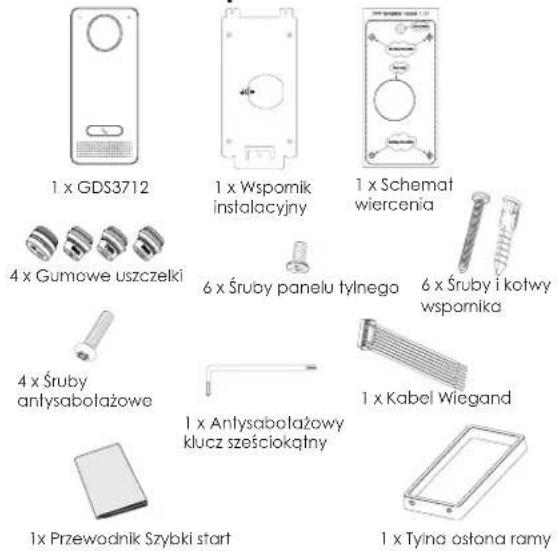

Zawartość kompletu

1 x GDS3712 4 x Gumowe uszczelki 4 x Śruby antysabolażowe 1 x Przewodnik Szybki start 1 x Wspomik instalacyjny 6 x Śruby panelu tylnego 1 x Antysabolażowy klucz sześciokątny 1 x Schemat wiercenia 6 x Śruby i kotwy wspomika 1 x Kabel Wiegand 1 x Tyina ostona ramy

\~73\~ \~74\~

MOCOWANIE GDS3712

Montaż naścienny (powierzchniowy)

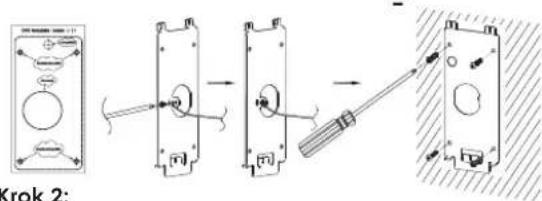

Krok 1: Używając „szablonu do wiercenia otworów”, wywierć otwory w docelowym miejscu na ścianie, a następnie zamocuj wspornik montażowy przy użyciu czterech kołków i wkrętów (brak wkrętaka w zestawie). Podłącz i dokręć przewód „uziemienia” (jeżell jest dostępny) do masy wspornika w miejscu oznaczonym nadrukowaną ikoną

Krok 2:

Krok 2:

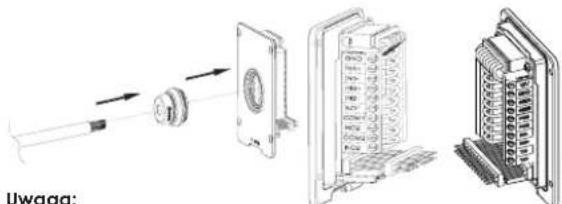

Przeciągnij kabel kategorii 5e lub 6 (brak w zestawie) przez przepust gumowy, dobierając odpowiedni rozmiar i element panelu ostony tylnej. Więcej informacji o stykach można znaleźć w rozdziale „TABELA PRZE-WODÓW GDS3712” pod koniec skróconej instrukcji obsługi.

Uwaga:

Uwaga:

Zaleca się użycie szczypców półokrągłych i wkrętaka płaskiego z końcówką 2,5 mm (brak w zestawie). Nie zaleca się zdejmowania ostony z tworzywa sztucznego na odcinku dłuższym niż 5 cm. NIE zaleca się pozostawiania odstoniętego przewodu metalowego poza gniazdem w wyniku zajęcia zbyt dużego kawałka ostony z tworzywa sztucznego.

Krok 3: Upewnji się że "Ramka Tylnej Pokrywy" jest założona prawidłowo. Zaóż tylni panel i skręć porządnie dostarczonymi śrubami.

Krok 4: Wykręć 2 śruby z zabezpieczeniem przeciw ingerencji przy pomocy dostarczonego klucza ampulowego. Założ domofon na ścianę i opuść w dół aby go zablokować na właściwej pozycji.

Krok 5: Zamontuj wyciągnięte śruby (należy uważać aby nie przekręcić śrub). Następnie zamocuj 2 silikonowe końcówki (dostarczone w zestawie) w otwory śrub aby je przykryć.

Montaż we wątębieniu (wpuszczany)

Patrz „Zestaw do montażu we wgtębieniu (wpuszczany)”, który można kupić osobno od firmy Grandstream.

\~75\~ \~76\~

PODŁĄCZANIE GDS3712

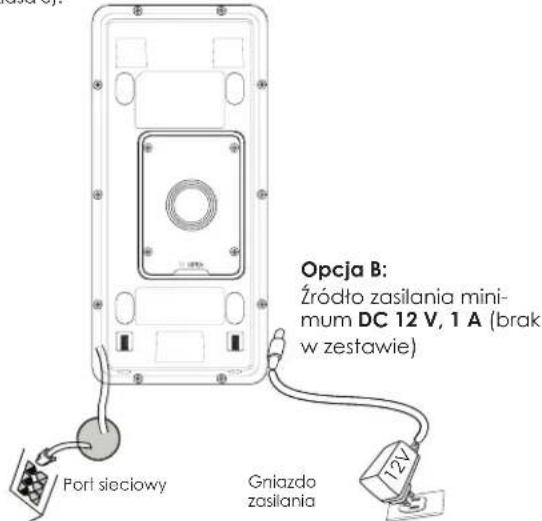

Obejrzyj ilustrację poniżej i wykonaj instrukcje na kolejnej stronie.

WYŁĄCZ GDS3712 przed podłączeniem kabli, bądź przy zdjęciu/założeniu tylnej ostony panelu!

Opcja A: Kabel RJ45 Ethernet do przetącznika Power over Ethernet (PoE) (klasa 3).

Opcja B: Źródło zasilania mini- mum DC 12 V, 1 A (brak w zestawie) Port sieciowy Gniazdo zasilania

Uwaga: Wybierz opcję A w przypadku korzystania z przełącznika PoE (klasa 3);

LUB: Opcję B w przypadku korzystania z źródła zasilania innej firmy.

Opcja A

Podłącz kabel RJ45 Ethernet do przetącznika Power over Ethernet (PoE) (klasa 3).

Opcja B

Krok 1:

Wybierz zewnętrzne źródło zasilania DC 12 V, minimum 1 A (brak w zestawie). Podłącz prawidłowo kabel „+,-” źródła zasilania do styku „12 V, GND” gniazda urządzenia GDS3712 (patrz informacje na poprzedniej stronie instrukcji). Podłącz źródło zasilania.

Krok 2:

Schematy i instrukcje okablowania i połączeń można znaleźć w części „Krok 2” w rozdziałach „MONTAŻ URZĄDZENIA GDS3712” i „TABELA PRZEWODÓW GDS3712” pod koniec skróconej instrukcji obsługi.

KONFIGURACJA GDS3712

Urządzenie GDS3712 jest domyślnie skonfigurowane do pozyskiwania adresu IP z serwera DHCP w lokalizacji urządzenia.

Aby dowiedzieć się, jaki adres IP został przydzielony do urządzenia GDS3712, użyj narzędzia GS Search zgodnie z poniższym opisem.

Uwaga:

Jeżeli żaden serwer DHCP nie jest dostępny, domyślnym adresem IP urządzenia GDS3712 (po upływie limitu czasu DHCP wynoszącego 5 minut) jest 192.168.1.168.

Krok 1: Pobierz i zainstaluj narzędzie GS_Search:

http://www.grandstream.com/support/tools

\~77\~ \~78\~

Krok 2: Uruchom narzędzie GS_Search na komputerze połączonym z 1ą samą siecią/serwerem DHCP.

Krok 3: Kliknij przycisk i uruchom Search wykrywanie urzqdzenia.

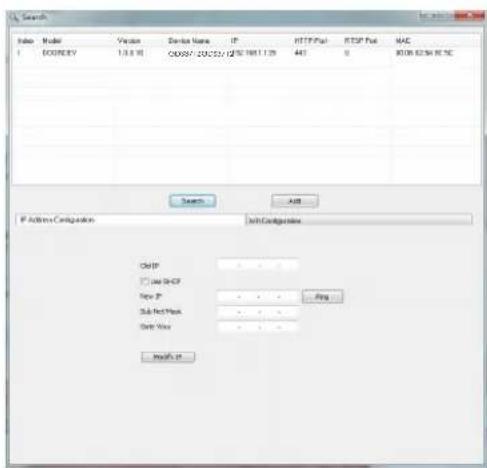

Krok 4: Wykryte urządzenia zostaną wyświetlone w polu danych wyjściowych, jak poniżej.

Search Index Model Version Device Name IP HTTP Port RTSP Port MAC 1 DD002V 13.8 KB COD07-200522/0251861.129 443 0 8008 8256 855C Search All IP Address Configurations SoftConfigurations Ctrl P □ Use DHCP New P Sub-Net Max Data Max Send A: C Play

Krok 5: Ołówrz przeglądarkę internetową i wpisz wyświetlany adres IP urządzenia GDS3712, dodając na początku oznaczenie protokotu https://, aby wyświetlić interfejs użytkownika. (Ze względów bezpieczeństwa domyślnie urządzenie GDS3712 wykorzystuje protokot HTTPS i port 443).

Krok 6: Wprowadź nazwę użytkownika i hasta, aby się zalogować. (Domyślną nazwą administratora jest "admin", unikalne wygenerowane hasta znajduje się na naklejce GDS3712).

Uwaga: Ze względów bezpieczeństwa zmień domyślne hało administratora w obszarze System Settings (Ustawienia systemu) > User Management (Zarządzanie użytkownikami).

Krok 7: Po załogowaniu w interfejsie użytkownika kliknij menu po lewej stronie, aby uzyskać dostęp do zaawansowanych ustawień konfiguracji.

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje http(s)://IP/gpl_license. Dostęp do niej można uzyskać również tujat: https://www.grandstream.com/legal/open-source-software

Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

\~79\~ \~80\~

TABELA PRZEWODÓW GDS3712

Gniazdo styksygną		Funkcja
J2(Podsta-wowe)3.81mm	1 TX+( Pomarańczowy/Biały)		Ethernet, PoE 802.3af Class3.12.95W
	2 TX-(Laranja)
	3 RK+( Zielony/ Biały )
	4 RK-(Zielony)
	5	PoE_SP2 (Niebieski + Nie-bieski/Biały)
	6	PoE_SP1 (Brązowy + Brązowy/Biały)
	7 RS485_B		RS485
	8 RS485_A
	9 GND		Zasilanie
	10 12V
J3(ąawan-sowane)3.81mm	1 GND Masa alarmu
	2 ALARM1_IN+		Wejście alarmowe
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1		Wejście alarmowe
	7 COM1
	8 NO2		Zamek elektryczny9 COM
	10 NC2
J4(Specjolne)2.0mm	1 GND (Czarny) Wiegand GND
	2 WG_D1_OUT( Pomarańczowy)		Sygnał wyjściowy Wie-gand
	3 WG_D0_OUT (Brązowy)
	4 LED (Niebieski)		Sygnał LED wyjściowy Wiegand
	5 WG_D1_IN ( Biały)		Sygnał wejściowy Wie-gand
	6 WG_D0_IN (Zielony)
	7 BEEP (Żółty)		Sygnał brzęczyka wyjściowy Wiegand
	8 S V (Czerwony)		Wyjście zasilania Wie-gand

Więcej informacji o przewodach urządzenia GDS3712 można znaleźć w instrukcji obsługi.

Zamek elektryczny			Połączenie GDS3712			Drzwi
Typ	Zasilanie wt.	Zasilanie wyt.	NC2	NO2	COM2	Stan normalny
Zamknięte w razie awarii	Zamknięte	Otwarte				Zamknięte
						Otwarte
Otwarte w razie awarii	Otwarte	Zamknięte				Zamknięte
						Otwarte

Uwaga:

* Wybierz odpowiednie okablowanie na podstawie różnych elektrozaczepów/elektrozamków i stanu normalnego drzwi.
* Zamek elektromagnetyczny będzie działać TYLKO w trybie Zamknięte w razie awarii.

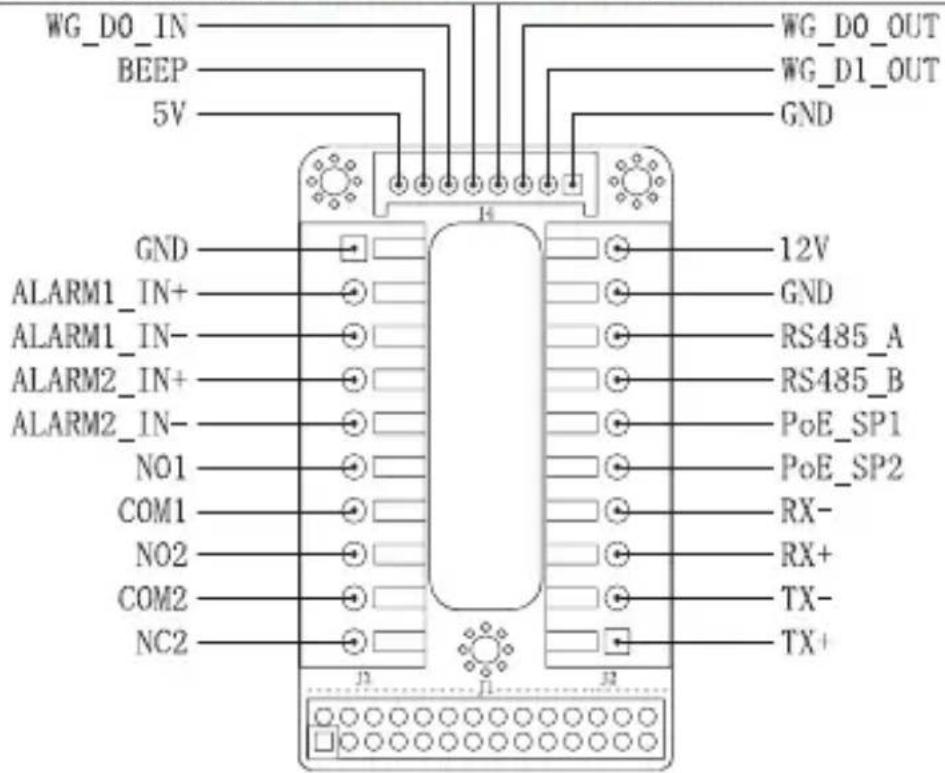

WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Uwaga:

1) Zasilanie PoE_SP1, PoE_SP2 z DC, zakres napięcia 48 V\~57 V, brak polaryzacji.
2) Zasilanie z przewodów kabla PoE:

PoE_SP1, ostona brązowa i brązowo-biała

PoE_SP2, ostona niebieska i niebiesko-biała

3) Zasilanie DC można poprawnie pobierać z kwalifikowanego zasi- lacza PoE.
