Typ produktu	Interfon
Marka	Grandstream
Model	GDS3702
Zasilanie	PoE IEEE 802.3af (Klasa 3, 12,95 W) lub zasilacz DC 12 V (1 A minimum, niedostarczony)
Łączność sieciowa	Ethernet RJ45 10/100 Mb/s
Dodatkowe interfejsy	RS485, Wiegand (wejście/wyjście), alarm (2 wejścia, 2 wyjścia), zamek elektryczny (przekaźnik NO/COM/NC)
Zakres temperatury pracy	-30 °C do 60 °C
Zakres temperatury przechowywania	-35 °C do 60 °C
Wilgotność pracy	10% do 90% RH (bez kondensacji)
Montaż	Naścienny natynkowy (z dostarczonym wspornikiem) lub podtynkowy (opcjonalny zestaw)
Ochrona	Śruby anty-sabotażowe, gumowa uszczelka
Zawartość paczki	Skrócona instrukcja instalacji, tylna pokrywa, śruby, kotwy, klucz imbusowy, zaślepki silikonowe
Domyślna konfiguracja IP	DHCP (adres zastępczy 192.168.1.168, jeśli brak serwera DHCP)
Dostęp do interfejsu WWW	HTTPS, port 443 (domyślnie)
Domyślne dane logowania	Nazwa użytkownika: admin ; hasło: losowe (na naklejce urządzenia)
Zgodność	PoE 802.3af Klasa 3
Zalecane narzędzia do instalacji	Szczypce uniwersalne, płaski śrubokręt 2,5 mm, klucz imbusowy (dostarczony)
Zalecany kabel sieciowy	Cat5e lub Cat6 (niedołączony)
Funkcje bezpieczeństwa	Alarm wejścia/wyjścia, wykrywanie otwarcia (poprzez styk alarmowy)
Oprogramowanie do wyszukiwania	Narzędzie GS_Search dostępne na www.grandstream.com/support/tools

Często zadawane pytania - GDS3702 GRANDSTREAM

Jak podłączyć GDS3702 do zasilania?

GDS3702 może być zasilany przez switch PoE (IEEE 802.3af Klasa 3) poprzez podłączenie kabla Ethernet RJ45 do portu sieciowego lub przez zasilacz DC 12V/1A (niedostarczony) do złącza zasilania. Patrz tabela połączeń dla okablowania.

Jaki jest domyślny adres IP GDS3702?

Domyślnie GDS3702 używa DHCP. Jeśli po 5 minutach nie jest dostępny serwer DHCP, adres zastępczy to 192.168.1.168. Użyj narzędzia GS_Search, aby znaleźć przypisany adres.

Jak uzyskać dostęp do interfejsu WWW konfiguracji?

Otwórz przeglądarkę i wpisz https:// (port HTTPS 443 domyślnie). Zaloguj się jako admin z losowym hasłem wydrukowanym na naklejce urządzenia.

Jak zresetować GDS3702 do ustawień fabrycznych?

Instrukcja nie podaje procedury resetu sprzętowego. Sprawdź pełną instrukcję obsługi lub skontaktuj się z pomocą techniczną Grandstream. Zazwyczaj przytrzymaj przycisk reset przez 10 sekund.

Czy można użyć GDS3702 z zamkiem elektrycznym?

Tak, GDS3702 ma wyjście przekaźnikowe (NO2/COM2/NC2) do sterowania zamkiem elektrycznym. Okablowanie zależy od typu zamka (bezpieczny przy zaniku zasilania lub bezpieczny w stanie spoczynku). Patrz tabela połączeń i instrukcja.

Jakie są wymagania dotyczące okablowania przy instalacji?

Użyj kabla Cat5e lub Cat6 dla Ethernetu. Dla zasilania PoE, pary niebieski/niebiesko-biały (PoE_SP2) i brązowy/brązowo-biały (PoE_SP1) muszą być podłączone. Postępuj zgodnie z tabelą połączeń J2 i J3.

Czy GDS3702 działa w niskich temperaturach?

Tak, zakres temperatury pracy wynosi -30°C do 60°C. Poniżej -30°C urządzenie potrzebuje około 3 minut na rozgrzanie przed uruchomieniem.

Jak zamontować GDS3702 na powierzchni?

Wywierć otwory zgodnie z wzorem wiercenia, przymocuj wspornik montażowy śrubami i kotwami, przeprowadź kabel, podłącz przewody (patrz tabela połączeń), następnie załóż tylną pokrywę i przymocuj urządzenie śrubami zabezpieczającymi.

Czy mogę użyć zasilacza zamiast PoE?

Tak, opcja B wymaga źródła DC 12V/1A minimum (niedostarczone). Podłącz dodatni (+) do zacisku 12V, a ujemny (-) do GND na złączu J2. Zachowaj prawidłową polaryzację.

Gdzie znaleźć domyślne hasło GDS3702?

Losowe hasło jest wydrukowane na naklejce na urządzeniu. Jest również dostępne przez narzędzie GS_Search. Zmień je po pierwszym logowaniu w Ustawienia Systemu > Zarządzanie Użytkownikami.

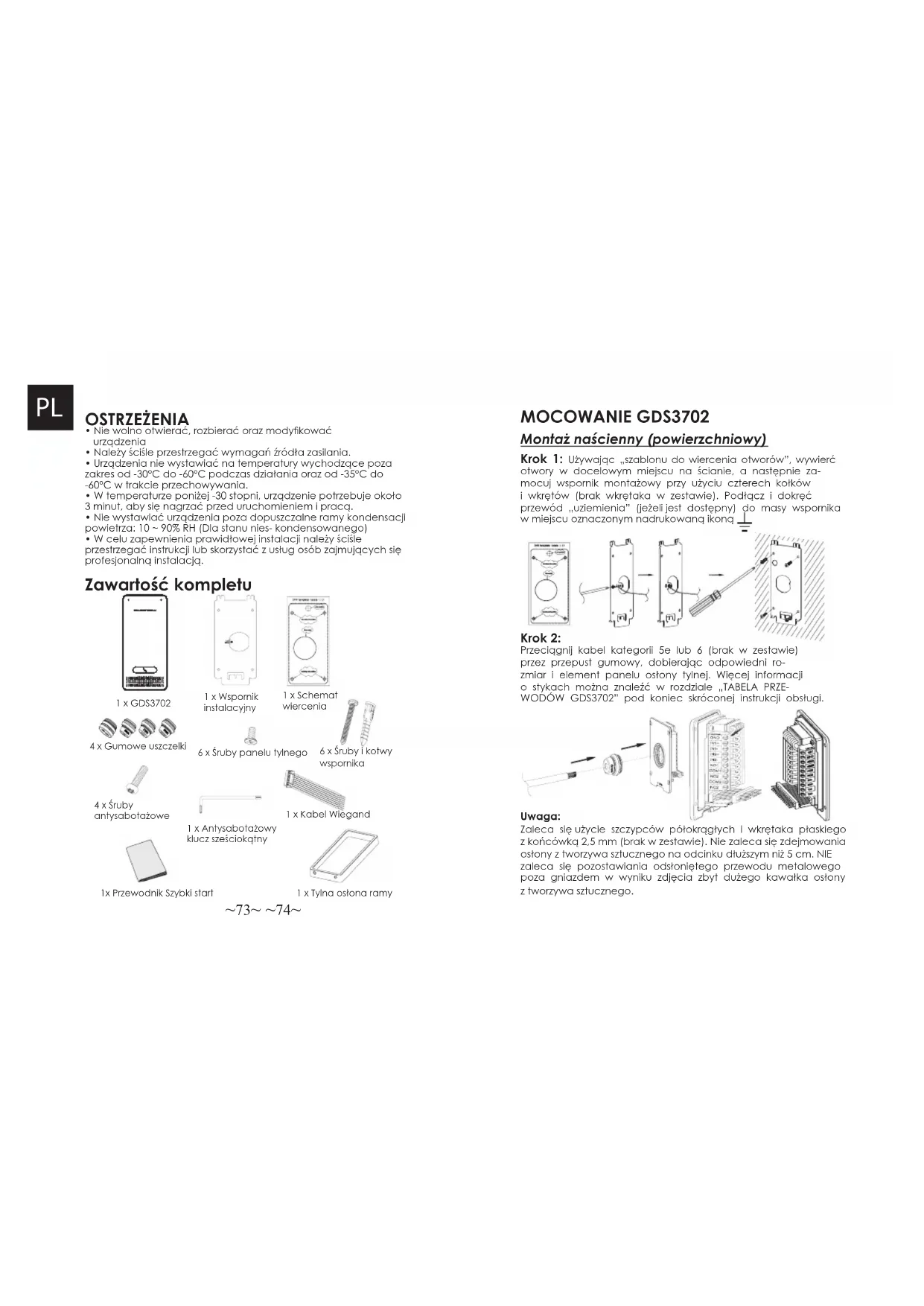

INSTRUKCJA OBSŁUGI GDS3702 GRANDSTREAM

• Nie wolno ofwierać, rozbierać oraz modyfikować
  urządzenia
• Należy ściśle przestrzegać wymagań źródła zasilania.
• Urządzenia nie wystawiać na temperatury wychodzące poza zakres od -30°C do -60°C podczas działania oraz od -35°C do -60°C w trakcie przechowywania.
  • W temperaturze poniżej -30 stopni, urządzenie potrzebuje około
  3 minut, aby się nagrzać przed uruchomieniem i pracą.
• Nie wystawiać urządzenia poza dopuszczalne ramy kondensacji
  powletrza: 10 \~ 90% RH (Dia stanu nies- kondensowanego)
• W celu zapewnienia prawidłowej instalacji należy ściśle przestrzegać instrukcji lub skorzystać z usług osób zajmujących się profesjonalną instalacją.

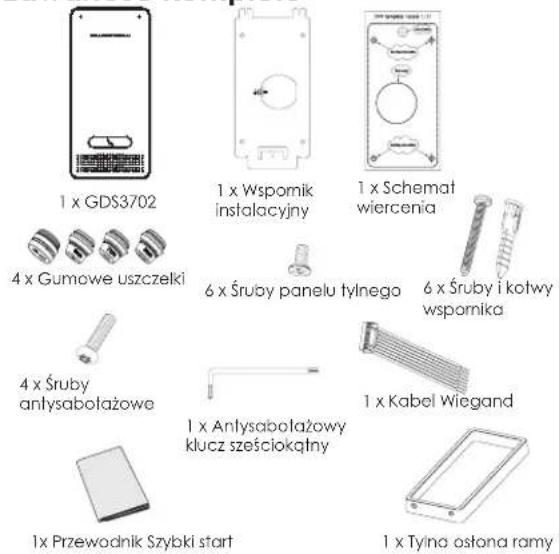

Zawartość kompletu

1 x GDS3702 4 x Gumowe uszczelki 4 x Śruby anlysabolażowe 1x Przewodnik Szybki start 1 x Wspornik instalacyjny 6 x Śruby panelu tylnego 1 x Antysabolażowy klucz sześciokątny 1 x Schemat wiercenia 6 x Śruby i kotwy wspornika 1 x Kabel Wiegand 1 x Tyina ostona ramy

\~73\~ \~74\~

MOCOWANIE GDS3702

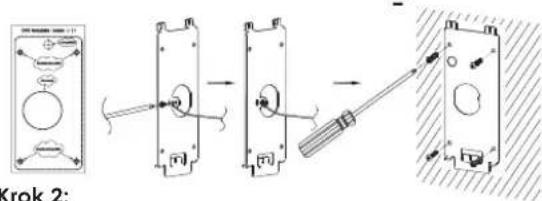

Montaż naścienny (powierzchniowy)

Krok 1: Używając „szablonu do wiercenia otworów”, wywierć otwory w docelowym miejscu na ścianie, a następnie zamocuj wspornik montażowy przy użyciu czterech kołków i wkrętów (brak wkrętaka w zestawie). Podłącz i dokręć przewód „uziemienia” (jeżeli jest dostępny) do masy wspornika w miejscu oznaczonym nadrukowaną ikoną

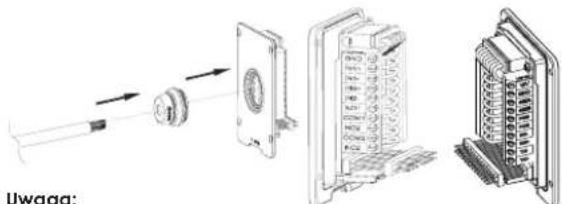

Krok 2:

Krok 2:

Przeciągnij kabel kategorii 5e lub 6 (brak w zestawie) przez przepust gumowy, dobierając odpowiedni rozmiar i element panelu ostony tylnej. Więcej informacji o stykach można znaleźć w rozdziale „TABELA PRZE-WODÓW GDS3702” pod koniec skróconej instrukcji obsługi.

Uwaga:

Uwaga:

Zaleca się użycie szczypców półokrągłych i wkrętaka płaskiego z końcówką 2,5 mm (brak w zestawie). Nie zaleca się zdejmowania ostony z tworzywa sztucznego na odcinku dłuższym niż 5 cm. NIE zaleca się pozostawiania odstoniętego przewodu metalowego poza gniazdem w wyniku zajęcia zbyt dużego kawałka ostony z tworzywa sztucznego.

Krok 3: Upewnji się że "Ramka Tylnej Pokrywy" jest założona prawidłowo. Zaóż tylni panel i skręć porządnie dostarczonymi śrubami.

Krok 4: Wykręć 2 śruby z zabezpieczeniem przeciw ingerencji przy pomocy dostarczonego klucza ampulowego. Założ domofon na ścianę i opuść w dół aby go zablokować na właściwej pozycji.

Krok 5: Zamontuj wyciągnięte śruby (należy uważać aby nie przekręcić śrub). Następnie zamocuj 2 silikonowe końcówki (dostarczone w zestawie) w otwory śrub aby je przykryć.

Montaż we wątębieniu (wpuszczany)

Patrz „Zestaw do montażu we wgtębieniu (wpuszczany)”, który można kupić osobno od firmy Grandstream.

\~75\~ \~76\~

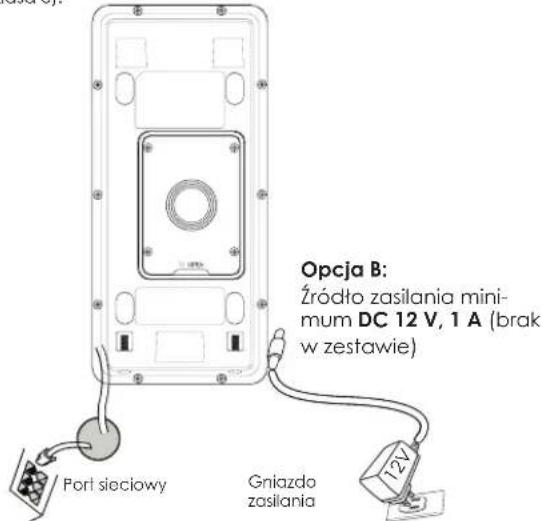

PODŁĄCZANIE GDS3702

Obejrzyj ilustrację poniżej i wykonaj instrukcje na kolejnej stronie.

WYŁĄCZ GDS3702 przed podłączeniem kabli, bądź przy zdjęciu/założeniu tylnej ostony panelu!

Opcja A: Kabel RJ45 Ethernet do przetącznika Power over Ethernet (PoE) (klasa 3).

Opcja B: Źródło zasilania mini- mum DC 12 V, 1 A (brak w zestawie) Port sieciowy Gniazdo zasilania

Uwaga: Wybierz opcję A w przypadku korzystania z przełącznika PoE (klasa 3);

LUB: Opcję B w przypadku korzystania z źródła zasilania innej firmy.

Opcja A

Podłącz kabel RJ45 Ethernet do przetącznika Power over Ethernet (PoE) (klasa 3).

Opcja B

Krok 1:

Wybierz zewnętrzne źródło zasilania DC 12 V, minimum 1 A (brak w zestawie). Podłącz prawidłowo kabel „+,-” źródła zasilania do styku „12 V, GND” gniazda urządzenia GDS3702 (patrz informacje na poprzedniej stronie instrukcji). Podłącz źródło zasilania.

Krok 2:

Schematy i instrukcje okablowania i połączeń można znaleźć w części „Krok 2” w rozdziałach „MONTAŻ URZĄDZENIA GDS3702” i „TABELA PRZEWODÓW GDS3702” pod koniec skróconej instrukcji obsługi.

KONFIGURACJA GDS3702

Urządzenie GDS3702 jest domyślnie skonfigurowane do pozyskiwania adresu IP z serwera DHCP w lokalizacji urządzenia.

Aby dowiedzieć się, jaki adres IP został przydzielony do urządzenia GDS3702, użyj narzędzia GS Search zgodnie z poniższym opisem.

Uwaga:

Jeżeli żaden serwer DHCP nie jest dostępny, domyślnym adresem IP urządzenia GDS3702 (po upływie limitu czasu DHCP wynoszącego 5 minut) jest 192.168.1.168.

Krok 1: Pobierz i zainstaluj narzędzie GS_Search:

http://www.grandstream.com/support/tools

\~77\~ \~78\~

Krok 2: Uruchom narzędzie GS_Search na komputerze połączonym z 1ą samą siecią/serwerem DHCP.

Krok 3: Kliknij przycisk i uruchom Search wykrywanie urzqdzenia.

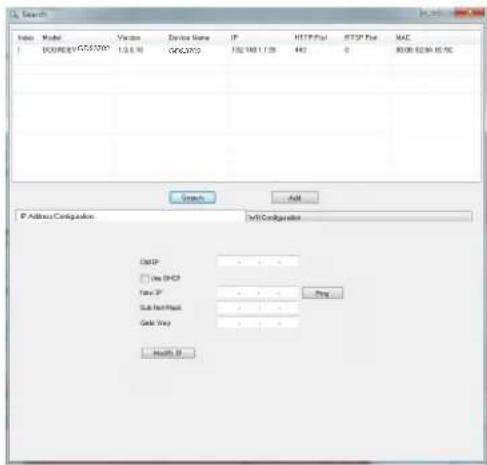

Krok 4: Wykryte urządzenia zostaną wyświetlone w polu danych wyjściowych, jak poniżej.

Index Model Version Device Name IP HTTP Port HTTP Port MAC 1 DOURCES/6753200 1.0.9.10 GNC200 192 188.1.128 442 0 8008 8228 85.5C Search Add IP Address Configuration. CellConfiguration CellP Use DHCP Face IP Sub-Net Mask Data View Plug Health IP

Krok 5: Ołówrz przeglądarkę internetową i wpisz wyświetlany adres IP urządzenia GDS3702, dodając na początku oznaczenie protokotu https://, aby wyświetlić interfejs użytkownika. (Ze względów bezpieczeństwa domyślnie urządzenie GDS3702 wykorzystuje protokot HTTPS i port 443).

Krok 6: Wprowadź nazwę użytkownika i hasta, aby się zalogować. (Domyślną nazwą administratora jest "admin", unikalne wygenerowane hasta znajduje się na naklejce GDS3702).

Uwaga: Ze względów bezpieczeństwa zmień domyślne hało administratora w obszarze System Settings (Ustawienia systemu) > User Management (Zarządzanie użytkownikami).

Krok 7: Po załogowaniu w interfejsie użytkownika kliknij menu po lewej stronie, aby uzyskać dostęp do zaawansowanych ustawień konfiguracji.

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje http(s)://IP/gpl_license. Dostęp do niej można uzyskać również tutaj: http://www.grandstream.com/legal/open-source-software

Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

\~79\~ \~80\~

TABELA PRZEWODÓW GDS3702

Gniazdo styksygną		Funkcja
J2(Podsta-wowe)3.81mm	1 TX+( Pomarańczowy/Biały)		Ethernet, PoE 802.3af Class3.12.95W
	2 TX-(Laranja)
	3 RK+( Zielony/ Biały )
	4 RK-(Zielony)
	5	PoE_SP2 (Niebieski + Nie-bieski/Biały)
	6	PoE_SP1 (Brązowy + Brązowy/Biały)
	7 RS485_B		RS485
	8 RS485_A
	9 GND		Zasilanie
	10 12V
J3(ąawan-sowane)3.81mm	1 GND Masa alarmu
	2 ALARM1_IN+		Wejście alarmowe
	3 ALARM1_IN-
	4 ALARM2_IN+
	5 ALARM2_IN-
	6 NO1		Wejście alarmowe
	7 COM1
	8 NO2		Zamek elektryczny9 COM
	10 NC2
J4(Specjolne)2.0mm	1 GND (Czarny) Wiegand GND
	2 WG_D1_OUT( Pomarańczowy)		Sygnał wyjściowy Wie-gand
	3 WG_D0_OUT (Brązowy)
	4 LED (Niebieski)		Sygnał LED wyjściowy Wiegand
	5 WG_D1_IN ( Biały)		Sygnał wejściowy Wie-gand
	6 WG_D0_IN (Zielony)
	7 BEEP (Żółty)		Sygnał brzęczyka wyjściowy Wiegand
	8 S V (Czerwony)		Wyjście zasilania Wie-gand

Więcej informacji o przewodach urządzenia GDS3702 można znaleźć w instrukcji obsługi.

Zamek elektryczny			Połączenie GDS3702			Drzwi
Typ	Zasilanie wt.	Zasilanie wyt.	NC2	NO2	COM2	Stan normalny
Zamknięte w razie awarii	Zamknięte	Otwarte				Zamknięte
						Otwarte
Otwarte w razie awarii	Otwarte	Zamknięte				Zamknięte
						Otwarte

Uwaga:

* Wybierz odpowiednie okablowanie na podstawie różnych elektrozaczepów/elektrozamków i stanu normalnego drzwi.
* Zamek elektromagnetyczny będzie działać TYLKO w trybie Zamknięte w razie awarii.

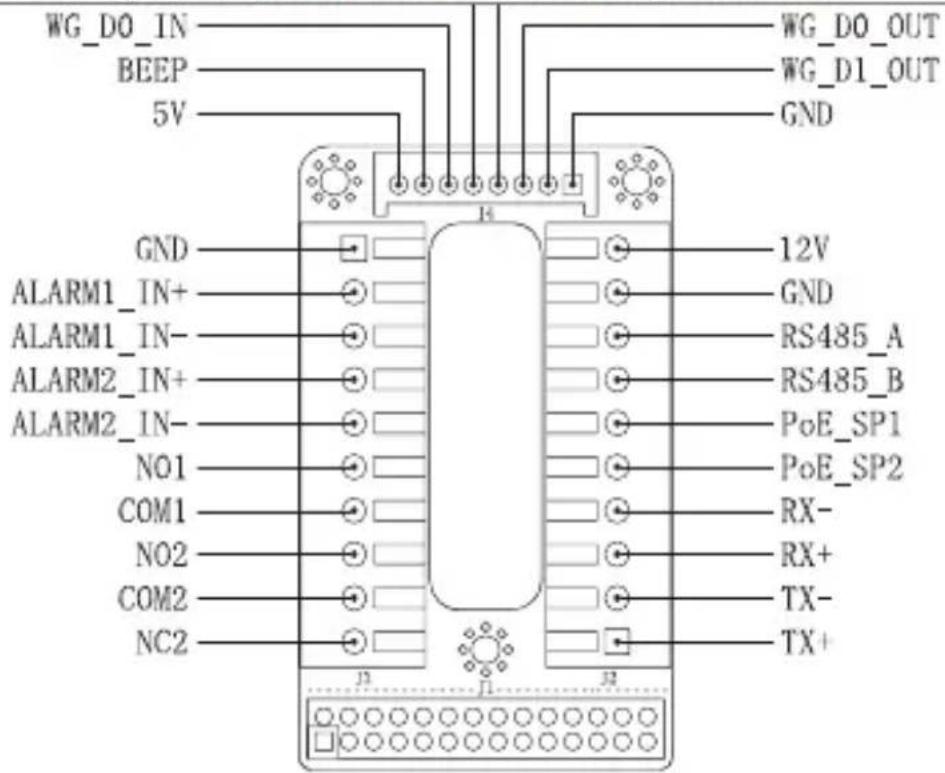

WG_DO_IN BEEP 5V GND ALARM1_IN+ ALARM1_IN- ALARM2_IN+ ALARM2_IN- NO1 COM1 NO2 COM2 NC2 13 11 32 WG_DO_OUT WG_D1_OUT GND 12V GND RS485_A RS485_B PoE_SP1 PoE_SP2 RX- RX+ TX- TX+

Uwaga:

1) Zasilanie PoE_SP1, PoE_SP2 z DC, zakres napięcia 48 V\~57 V, brak polaryzacji.
2) Zasilanie z przewodów kabla PoE:

PoE_SP1, ostona brązowa i brązowo-biała

PoE_SP2, ostona niebieska i niebiesko-biała

3) Zasilanie DC można poprawnie pobierać z kwalifikowanego zasi- lacza PoE.
