INSTRUKCJA OBSŁUGI UCM6304A GRANDSTREAM

Urządzenie UCM6304A nie jest wstępnie skonfigurowane do obsługi lub wykonywania połączeń alarmowych do szpitali, organów ochrony porządku publicz- nego, jednostek opieki medycznej (zwanych dalej „słuzbami ratunkowymi”) ani jakichkolwiek innych służb ratunkowych. Aby uzyskać dostęp do służb ratunkowych, konieczne jest wprowadzenie dodat- kowych ustawień. Użytkownik jest odpowiedzialny za zakup usługi telefonii internetowej zgodnej z protokołem SIP, odpowiednią konfigurację urządzenia UCM6304A umożliwiającą korzystanie z tej usługi oraz okresowe testy konfiguracji w celu sprawdzenia, czy działa ona zgodnie zoczekiwaniami. W przypadku niewykonania tych czynności użytkownik jest odpow- iedzialny za zakup tradycyjnych bezprzewodowych lub przewodowych usług telefonicznych w celu uzys- kania dostępu do służb ratunkowych.

FIRMA GRANDSTREAM NIE ZAPEWNIA MOŻLIWOŚCI POŁĄCZENIA ZE SŁUŻBAMI RA- TUNKOWYMI ZA POŚREDNICTWEM URZĄDZENIA UCM6304A. FIRMA GRANDSTREAM, JEJ KIEROWN- ICTWO, PRACOWNICY ANI PODMIOTY STOWAR- ZYSZONE NIE MOGA BYĆ POCIĄGNIĘTE DO ODPOWIEDZIALNOŚCI ZTYTUŁU JAKICH- KOLWIEK ROSZCZEŃ, SZKÓD LUB STRAT, A UŻYTKOWNIK NINIEJSZYM ZRZEKA SIĘ WSZEL- KICH TEGO TYPU ROSZCZEŃ I PODSTAW POW- ÓDZTWA WYNIKAJĄCYCH LUB POWIĄZANYCH Z NIEMOŻNOŚCIA UŻYCIA URZĄDZENIA UCM6304A W CELU NAWIĄZANIA KON-TAKTU ZE SŁUŻBAMI RATUNKOWYMI I NIEWPROWADZENIEM DODAT- KOWYCH USTAWIĘN UMOŻLIWIAJĄCYCH UZYS- KANIE DOSTĘPU DO SŁUŻB RATUNKOWYCH ZGODNIE Z INFORMACJAMI W POPRZEDNIM AKAPICIE.

Warunki licencji GNU GPL użytej są nieodłączną częścią oprogramowania systemowego urządzenia i można uzyskać do nich dostęp za pośrednictwem sieciowego interfejsu użytkownika urządzenia, wybierając opcje my_device_ip/gpl_license. Można do niej również uzyskać dostęp poprzez stronę: http://www.grandstreamcom/legal/open-source-software Aby otrzymać płytę CD z informacjami dotyczącymi kodu źródłowego GPL, należy przesłać prośbę na piśmie na adres [e-mail]

ŚRODKI OSTROŻNOŚCI:

• Nie należy podejmować próby otwierania, demontażu ani modyfikacji urządzenia.
  • Nie należy korzystać z zasilaczy innych firm.
• Nie należy wystawiać urządzenia na działanie temperatur wykraczających poza zakres od 0 °C do +45 °C podczas eksploatacji i od -10 °C do +60 °C podczas przechowywania.
• Nie należy wystawiać urządzenia na działanie wilgotności wykraczającej poza poniższy zakres: 10% - 90% wilgotności względnej (bez kondensacji).
• Nie należy wyłączać i ponownie włączać urządzenia podczas rozruchu systemu lub aktualizacji oprogramowania układowego. Może to spowodować uszkodze nie obrazów oprogramowania układowego i nieprawidłową pracę urządzenia.

OPIS URZĄDZENIA:

UCM6304A to innowacyjne urządzenie IP PBX przeznaczone dla małych i średnich przedsiębiorstw. Zasilane zaawansowaną platformą sprzętową z różnymi zasobami systemowymi, urządzenie UCM6304A oferuje wszechstronne i nowoczesne rozwiązanie komunikacji zunifikowanej. Odpowiada ono na potrzeby zintegrowanego zastosowania w zakresie głosu, wideo, danych, faksu i nadzoru wideo. Dzięki wykorzystaniu wiodących w branży funkcji i wydajności UCM6304A oferuje szybką configurację, łatwe wdrożenie i niezrównaną niezawodność—a wszystko to w niespotykanej cenie.

ZAWARTOŚĆ OPAKOWANIA:

UCM6304A

1x kabel Ethernet

1x zasilacz 12 V

1x Przewodnik szybkiej instalacji

INSTALACJA SPRZĘTU:

UCM6304A można zainstalować na biurku lub na ścianie, Poniżej znajdują się informacje na temat poprawnej instalacji.

MONTAŻ NAŚCIENNY:

1. Przed wkręceniem wkrętów rozporowych, określ i zaznacz ich doklaną lokalizację.
2. Podczas wiercenia należy zwrócić uwagę na następujące punkty: Po pierwsze, średnica wiertła odnosi się do maksymalnej średnicy kołka rozporowego; po drugie, głębokość wiercenia odnosi się do długości kołka rozporowego, nieco głębszej niż 5 \~ 10 mm.

3. Po włożeniu kolka rozporowego do wywierconego otworu, można go lekko uderzyć młotkiem, aby kolek całkowicie schował się w ścianie.

4. Dobrze zamocuj wkręt w kolku rozporowym a następnie centralkę.

Specyfikacja wkrętów:

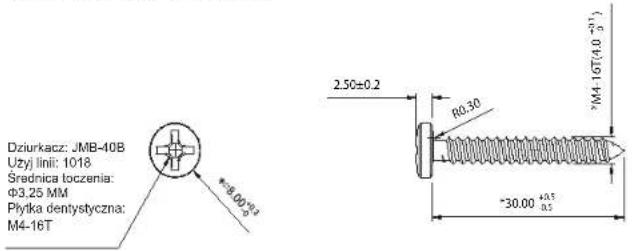

Dziurkacz: JMB-40B Uzyj lini: 1018 Średnica toczenia: Φ3,25 MM Płytka dentystyczna: M4-16T *36.00"0.3 2.50±0.2 R0.30 *M4-16T(4.0"0.3") *30.00"0.5

Specywikacja kołków rozporowych:

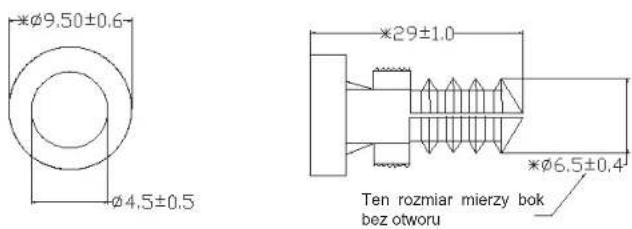

Ø9,50±0.6 Ø4,5±0.5 Ø29±1.0 Ø6,5±0,4 Ten rozmiar mierzy bok bez otworu

Schemat Ideowy Instalacji Naściennej :

Reset Port LAN Port FXS Port FXO Uziemienie DC 12V Port WAN Port sygnału dostępności (heartbeat)

Przedni widok Gniazdo na kartę SD Port USB

1. Jeden koniec kabla RJ-45 Ethernet podłączyć do portu WAN urządzenia UC-M6304A.
2. Drugi koniec kabla Ethernet podłączyć do portu uplink przełącznika/koncentratora Ethernet.
3. Podłączyć zasilacz 12 V DC do gniazda zasilającego 12 V DC z tyłu urządzenia UCM6304A. Włożyć główną wtyczkę zasilacza do gniazda zasilającego z zabezpieczeniem przed przepięciami.
4. Poczekać na włączenie się urządzenia UCM6304A. Po zakończeniu procesu włączania wyświetlacz LCD w przedniej części pokaże informacje na temat sprzętu.
5. Po udanym podłączeniu UCM6304A do sieci za pośrednictwem portu WAN naciśnięcie przycisku „Dom” pozwoli uzyskać adres IP oraz inne informacje.
6. (Opcjonalne) Podłączyć linie PSTN od gniazda ściennego do portów FXO; podłączyć linie analogowe (telefon i faks) do portów FXS.

ZA POMOCA MENU KŁAWIATURY UCM6304A:

1. Nacisnąć "Menu" w celu rozpoczęcia przeglądania opcji menu.
2. Nacisnąć "Klawisze nawigacyjne" w celu przejrzenia różnych opcji menu. Nacisnąć "OK" w celu wyboru pozycji.
3. Aby wrócić do poprzedniego menu, w opcji menu wybrać "powrót".
4. Po ponad 30 sekundach bezczynności menu wyświetlacz LCD powróci do ekranu domyślnego.

KONFIGURACJA URZĄDZENIA UCM6304A ZA POMOCA SIECIOWEGO INTERFEJSU GRAFICZ-NEGO UŻYTKOWNIKA:

1. Podłączyć komputer do tej samej sieci co UCM6304A.
2. Dopilnować, aby urządzenie UCM6304A było odpowiednio zasilane, a na wyświetlaczu LCD pokazany był adres IP.
3. Otworzyć przeglądarkę sieciową na komputerze i wprowadzić URL sieciowego interfejsu graficznego użytkownika w formacie: http(s)://IP-Address:Port

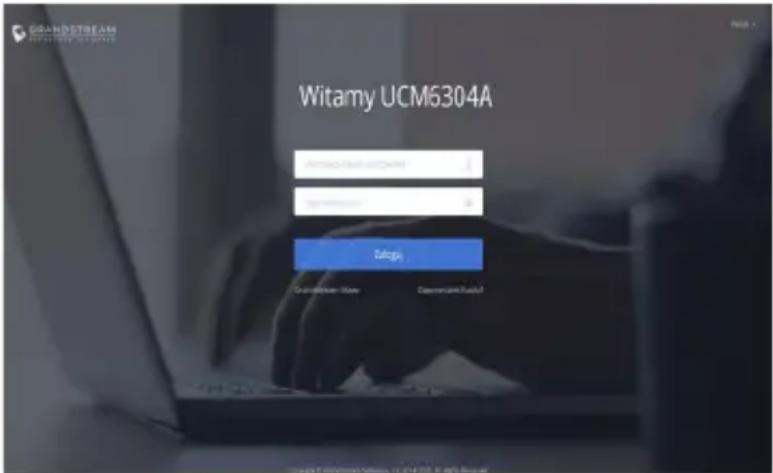

4. Coloque o nome de usuário e a senha para fazer o login. (O nome de usuário padrão para o administrador é “admin” e a senha aleatória predeterminada pode ser encontrada na etiqueta do UCM6304A).

1. Aby poznać szczegółowe informacje nt. konfiguracji rozszerzeń SIP, linii PSTN, magistrali SIP i pozostałych ustawień systemowych poprzez sieciowy interfejs graficzny użytkownika, należy ściągnąć instrukcję obsługi urządzenia UCM6304A: http://www.grandstream.com/support/
