Caractéristiques	Détails
Type de produit	IP PBX (Private Branch Exchange)
Capacité d'appel simultané	Jusqu'à 500 appels simultanés
Nombre de lignes SIP	Jusqu'à 100 lignes SIP
Ports réseau	4 ports Ethernet 10/100/1000 Mbps
Protocole de communication	SIP (Session Initiation Protocol)
Fonctionnalités avancées	Répondeur automatique, conférence, transfert d'appel
Système d'exploitation	Linux
Dimensions	1U rackable
Alimentation	Alimentation externe 12V DC
Maintenance	Mises à jour logicielles via interface web
Sécurité	Chiffrement SRTP, TLS pour les communications sécurisées
Garantie	1 an
Support technique	Assistance par téléphone et en ligne

FOIRE AUX QUESTIONS - UCM6304A GRANDSTREAM

Comment réinitialiser le GRANDSTREAM UCM6304A aux paramètres d'usine ?

Pour réinitialiser le GRANDSTREAM UCM6304A, localisez le bouton de réinitialisation sur l'appareil. Maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que le voyant LED clignote, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le GRANDSTREAM UCM6304A pour la première fois ?

Connectez-vous à l'interface web du GRANDSTREAM UCM6304A en utilisant l'adresse IP de l'appareil dans un navigateur. Utilisez les identifiants par défaut pour vous connecter, puis suivez les instructions de l'assistant de configuration pour configurer votre système.

Pourquoi mon GRANDSTREAM UCM6304A ne se connecte-t-il pas à Internet ?

Vérifiez les connexions réseau, assurez-vous que le câble Ethernet est correctement branché et que votre modem ou routeur fonctionne. Vérifiez également les paramètres de réseau dans l'interface web du UCM6304A.

Que faire si je ne peux pas accéder à l'interface web du GRANDSTREAM UCM6304A ?

Assurez-vous que vous utilisez la bonne adresse IP, vérifiez votre connexion réseau et essayez de redémarrer l'appareil. Si le problème persiste, essayez de réinitialiser le périphérique.

Comment ajouter un nouvel utilisateur sur le GRANDSTREAM UCM6304A ?

Connectez-vous à l'interface web, allez dans la section 'Gestion des utilisateurs', puis cliquez sur 'Ajouter un utilisateur'. Remplissez les informations requises et sauvegardez les modifications.

Comment mettre à jour le firmware du GRANDSTREAM UCM6304A ?

Accédez à l'interface web, allez dans 'Maintenance' puis 'Mise à jour du firmware'. Téléchargez la dernière version du firmware depuis le site de GRANDSTREAM et suivez les instructions pour procéder à la mise à jour.

Le GRANDSTREAM UCM6304A ne sonne pas quand j'appelle, que faire ?

Vérifiez les paramètres de sonnerie dans l'interface web, assurez-vous que le volume est suffisamment élevé et que les configurations des extensions sont correctes. Testez également avec un autre téléphone pour isoler le problème.

Comment sauvegarder la configuration du GRANDSTREAM UCM6304A ?

Connectez-vous à l'interface web, allez dans 'Maintenance' et sélectionnez 'Sauvegarder la configuration'. Suivez les instructions pour télécharger le fichier de sauvegarde sur votre ordinateur.

Comment restaurer la configuration sauvegardée sur le GRANDSTREAM UCM6304A ?

Dans l'interface web, allez dans 'Maintenance' puis 'Restaurer la configuration'. Téléchargez le fichier de sauvegarde précédemment enregistré et suivez les instructions pour restaurer votre configuration.

Le GRANDSTREAM UCM6304A redémarre-t-il automatiquement ?

Si le GRANDSTREAM UCM6304A redémarre de manière inattendue, vérifiez l'alimentation électrique et assurez-vous que le système de refroidissement fonctionne correctement. Consultez le journal système dans l'interface web pour des erreurs éventuelles.

MODE D'EMPLOI UCM6304A GRANDSTREAM

Le UCM6304A n'est pas préconfiguré pour prendre en charge ou de procéder les appels d'urgence à tout type d'hôpital, d'application de la loi, ou unité de soins médicaux ("Service (s) d'urgence") ou tout autre type de service d'urgence. Vous devez faire des arrangements pour l'accès aux services d'urgence. C'est votre responsabilité d'acheter un service téléphonique Internet compatible SIP, configurer correctement le UCM6304A à utiliser ce service et, périodiquement, de tester votre configuration afin de confirmer qu'il fonctionne comme prévu. Si vous ne le faites pas, c'est votre responsabilité d'acheter un accès au service téléphonique traditionnel sans fil ou filaire afin d'accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT AUCUNE CONNEXION AUX SERVICES D'URGENCE VIA LE UCM6304A NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU FILIALES PEUVENT ETRE TENUS RESPONSABLE POUR TOUTE RECLAMATION OU CAUSE D'ACTION DECOULANT OU RELATIF A VOTRE INCAPACITE D'UTILISER LE UCM6304A POUR CONTACTER LES SERVICES D'URGENCE ET VOTRE ECHEC DE FAIRE DES ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE EN CONFORMITE AVEC LE PARAGRAPHE PRECEDENT.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip/gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

PRECAUTIONS:

• Ne pas tenter d'ouvrir, de désassembler, ou demodifier le dispositif.
• Ne pas utiliser un adaptateur d'alimentation tiers.
• Ne pas exposer cet appareil à des températures hors de la plage de 0 °C à +45 °C en opération ou -10 °C à +60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Veuillez ne pas éteindre le UCM6304A pendant le démarrage du système ou la mise à jour du firmware. Cela risque de rompre l'image du firmware et en con séquence rendre l'unité inutilisable.

PRESENTATION:

UCM6304A est une appliance IP PBX innovatrice conçue pour les petites et moyennes entreprises. Doté d'une plateforme matérielle avancée et de ressources système robustes, UCM6304A offre une grande souplesse, et l'état-de-l'art de la solution des communications unifiées (UC) pour une convergence de la voix, vidéo, données fax et les besoins des applications de vidéo surveillance. Intégration des fonctionnalités et performances leaders de l'industrie, l'UCM6304A offre une installation rapide, un déploiement facile et une connectivité sans rival, tout cela à un prix sans précédent.

CONTENU DU PACK:

UCM6304A

1x 12V Adaptateur Secteur

1x Câble Ethernet

1x Guide d'installation rapide

INSTALLATION DU MATÉRIEL:

UCM6304A peut être installé sur le bureau ou fixé au mur, veuillez se référer aux étapes suivantes pour l'installation appropriée.

Installation sur le mur:

1. Avant d'installer formellement les vis d'expansion, définissez l'emplacement spécifique des vis d'expansion et marquez-le.
2. Veuillez faire attention aux points suivants lors du perçage : Tout d'abord, le modèle de foret (ouverture) utilisé pour le perçage se réfère au diamètre maximum du tube d'expansion équipé de la vis d'expansion ; Deuxièmement, la profondeur de forage fait référence à la longueur du tube d'expansion, légèrement plus profonde que 5 \~ 10 mm.
3. Une fois le tube d'expansion inséré dans le trou percé, il peut être tapoté légèrement avec un marteau pour rendre le tube d'expansion et le mur plats.
4. Bien fixer l'équipement et fixer la vis autotaraudeuse dans le tube d'expansion.

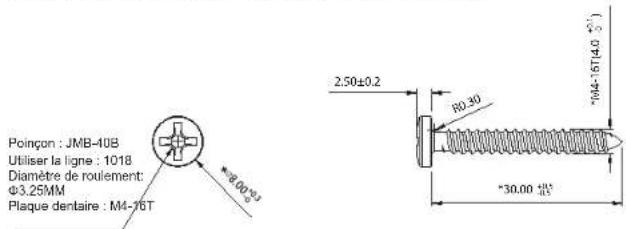

Spécifications des vis autotaraudeuses:

Poinçon : JMB-10B Utiliser la ligne : 1018 Diamètre de roulement: Φ3.25MM Plaque dentaire : M4-16T *8.00±0.2 2,50±0.2 R0 30 *30.00 ±0.5 *04-16(4,0 °) *30.00 ±0.5

Spécifications des vis d'expansion:

*Ø9.50±0.6 Ø4.5±0.5

29±1.0 *Ø6,5±0,4 Cette taille mesure le côté sans ouverture

Schéma De Principe De L'installation Murale:

CONNECTER L'UCM6304A:

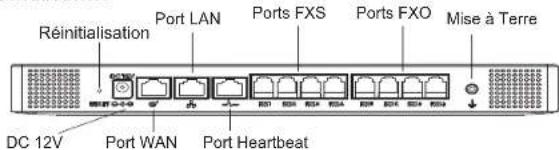

Panneau Arrière

Réinitialisation Port LAN Ports FXS Ports FXO Mise à Terre DC 12V Port WAN Port Heartbeat

Panneau Frontal Port Carte SD Ports USB

1. Branchez une extrémité d'un câble Ethernet RJ-45 dans le port WAN de l'UCM6304A.
2. Branchez l'autre extrémité du câble Ethernet dans le port de liaison montante d'un commutateur / concentrateur Ethernet.
3. Branchez l'adaptateur d'alimentation 12V DC dans la prise de courant à l'arrière de l'UCM6304A. Insérez la prise de l'adaptateur secteur sur une prise électrique protégée contre les surtensions.
4. Attendez que l'UCM6304A démarre. L'écran LCD à l'avant affichera ses informations matériel lorsque le processus de démarrage est terminé.
5. Une fois que l'UCM6304A est correctement connecté au réseau via le port WAN, appuyer sur le bouton «Accueil» vous permettra d'obtenir l'adresse IP ainsi que d'autres informations.
6. (Optionnel) Reliez les lignes RTC à partir de la prise murale vers les ports FXO, connecter les lignes analogiques (téléphone et fax) aux ports FXS.

UTILISATION DU MENU LCD DE L'UCM6304A:

1. Appuyez sur "Options" pour commencer à parcourir les options du menu.
2. Appuyez sur "Touches de navigation" pour parcourir les différentes options du menu. Appuyez sur "OK" pour sélectionner une entrée.
3. Dans le menu, sélectionnez "Retour" pour revenir au menu précédent.
4. L'écran LCD revient à l'affichage par défaut après avoir été inactif dans le menu pendant plus de 30 secondes.

CONFIGURATION DE L'UCM6304A VIA L'INTERFACE WEB:

1. Connectez l'ordinateur au même réseau que le UCM6304A.
2. S'assurer que l'UCM6304A est bien sous tension et affiche son adresse IP dans l'écran LCD.
3. Ouvrez un navigateur Web sur l'ordinateur et entrez l'URL de l'interface web dans le format suivant: http(s)://IP-Address:Port
4. La page de connexion apparaîtra (voir la figure ci-dessous). Entrez le nom d'utilisateur de l'administrateur, par défaut "admin" et le mot de passe aléatoire unique est imprimé sur l'autocollant.

Bienvenue à UCM6304A PARS PARS PARS PARS PARS PARS PARS PARS

1. Pour des informations détaillées concernant la configuration des extensions SIP, lignes RTC, Trunks SIP et tous les autres paramètres du système via l'interface Web, Veuillez télécharger le manuel d'utilisation de l'UCM6304A à partir d'ici: http://www.grandstream.com/support
