Caractéristiques	Détails
Type de produit	IP PBX (système de communication VoIP)
Capacité d'utilisateurs	Jusqu'à 500 utilisateurs
Connexions simultanées	Jusqu'à 150 appels simultanés
Ports réseau	2 ports Ethernet 10/100/1000 Mbps
Protocole VoIP supporté	SIP (Session Initiation Protocol)
Fonctionnalités avancées	Répondeur, conférence, transfert d'appel, enregistrement d'appel
Interface de gestion	Web GUI (interface graphique web)
Alimentation	Alimentation par PoE (Power over Ethernet)
Dimensions	220 mm x 180 mm x 45 mm
Poids	1,2 kg
Garantie	1 an
Normes de sécurité	CE, FCC, RoHS

FOIRE AUX QUESTIONS - UCM6302A GRANDSTREAM

Comment réinitialiser le GRANDSTREAM UCM6302A aux paramètres d'usine ?

Pour réinitialiser le GRANDSTREAM UCM6302A, trouvez le bouton de réinitialisation sur l'appareil, maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent, puis relâchez-le.

Comment configurer le GRANDSTREAM UCM6302A pour la première fois ?

Connectez-vous à l'interface web du GRANDSTREAM UCM6302A en utilisant l'adresse IP par défaut. Suivez les instructions de l'assistant de configuration pour entrer les informations de votre réseau et vos paramètres VoIP.

Que faire si je ne peux pas accéder à l'interface web du GRANDSTREAM UCM6302A ?

Assurez-vous que l'appareil est correctement connecté à votre réseau et vérifiez l'adresse IP dans votre routeur. Essayez de redémarrer l'appareil si le problème persiste.

Comment mettre à jour le firmware du GRANDSTREAM UCM6302A ?

Accédez à l'interface web, allez dans 'Maintenance' puis 'Firmware'. Téléchargez la dernière version du firmware sur le site de GRANDSTREAM et téléchargez-la via l'interface.

Que faire si les appels ne passent pas ?

Vérifiez la configuration des comptes SIP, assurez-vous que les ports nécessaires sont ouverts sur votre pare-feu et que votre connexion Internet fonctionne correctement.

Comment ajouter des utilisateurs sur le GRANDSTREAM UCM6302A ?

Connectez-vous à l'interface web, allez dans 'Extensions', puis cliquez sur 'Ajouter'. Remplissez les détails nécessaires pour chaque utilisateur et enregistrez les modifications.

Comment configurer le transfert d'appel sur le GRANDSTREAM UCM6302A ?

Dans l'interface web, allez dans 'Fonctions de l'appel' puis 'Transfert d'appel'. Configurez les paramètres selon vos besoins et enregistrez.

Pourquoi le GRANDSTREAM UCM6302A ne reconnaît-il pas mes téléphones ?

Assurez-vous que les téléphones sont correctement configurés avec les bons paramètres SIP et qu'ils sont connectés au même réseau que le UCM6302A.

Comment sauvegarder la configuration du GRANDSTREAM UCM6302A ?

Allez dans 'Maintenance', puis 'Sauvegarde'. Suivez les instructions pour télécharger un fichier de sauvegarde de la configuration actuelle.

Comment restaurer une sauvegarde sur le GRANDSTREAM UCM6302A ?

Dans l'interface web, allez dans 'Maintenance', puis 'Restaurer'. Téléchargez le fichier de sauvegarde que vous avez précédemment créé et suivez les instructions.

MODE D'EMPLOI UCM6302A GRANDSTREAM

Le UCM6301/6302/6300A/6302A n'est pas préconfiguré pour prendre en charge ou de procéder les appels d'urgence à tout type d'hôpital, d'application de la loi, ou unité de soins médicaux ("Service (s) d'urgence") ou tout autre type de service d'urgence. Vous devez faire des arrangements pour l'accès aux services d'urgence. C'est votre responsabilité d'acheter un service téléphonique Internet compatible SIP, configurer correctement le UCM6301/6302/6300A/6302A à utiliser ce service et, périodiquement, de tester votre configuration afin de confirmer qu'il fonctionne comme prévu. Si vous ne le faites pas, c'est votre responsabilité d'acheter un accès au service téléphonique traditionnel sans fil ou filaire afin d'accéder aux services d'urgence.

GRANDSTREAM NE FOURNIT AUCUNE CONNEXION AUX SERVICES D'URGENCE VIA LE UCM6301/6302/6300A/6302A NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES OU FILIALES PEUVENT ETRE TENUS RESPONSABLE POUR TOUTE RECLAMATION OU CAUSE D'ACTION DECOULANT OU RELATIF A VOTRE INCAPACITE D'UTILISER LE UCM6301/6302/6300A/6302A POUR CONTACTER LES SERVICES D'URGENCE ET VOTRE ECHEC DE FAIRE DES ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D'URGENCE EN CONFORMITE AVEC LE PARAGRAPHE PRECEDENT.

Les termes de la licence GNU GPL sont incorporés dans le micrologiciel du périphérique et sont accessibles via l'interface utilisateur Web du périphérique à l'adresse my_device_ip/gpl_license. Vous pouvez également y accéder ici: http://www.grandstream.com/legal/open-source-software Pour obtenir un CD contenant les informations du code source GPL, veuillez envoyer une demande écrite à [e-mail].

PRECAUTIONS:

• Ne pas tenter d'ouvrir, de désassembler, ou demodifier le dispositif.
• Ne pas utiliser un adaptateur d'alimentation tiers.
• Ne pas exposer cet appareil à des températures hors de la plage de 0 °C à +45 °C en opération ou -10 °C à +60 °C en stockage.
• Ne pas exposer cet appareil à un environnement avec humidité hors de la plage de 10-90% RH (sans condensation).
• Veuillez ne pas éteindre le UCM6301/6302/6300A/6302A pendant le démarrage du système ou la
  mise à jour du firmware. Cela risque de rompre l'image du firmware et en con séquence rendre l'unité inutilisable.

PRESENTATION:

UCM6301/6302/6300A/6302A est une appliance IP PBX innovatrice conçue pour les petites et moyennes entreprises. Doté d'une plateforme matérielle avancée et de ressources système robustes, UCM6301/6302/6300A/6302A offre une grande souplesse, et l'état-de-l'art de la solution des communications unifiées (UC) pour une convergence de la voix, vidéo, données fax et les besoins des applications de vidéo surveillance. Intégration des fonctionnalités et performances leaders de l'industrie, l'UCM6301/6302/6300A/6302A offre une installation rapide, un déploiement facile et une connectivité sans rival, tout cela à un prix sans précédent.

CONTENU DU PACK:

1x 12V Adaptateur Secteur

1x Guide d'installation rapide

INSTALLATION DU MATÉRIEL:

UCM6301/6302/6300A/6302A peut être installé sur le bureau ou fixé au mur, veuillez se référer aux étapes suivantes pour l'installation appropriée.

Installation sur le Mur:

1. Avant d'installer formellement les vis d'expansion, définissez l'emplacement spécifique des vis d'expansion et marquez-le.
2. Veuillez faire attention aux points suivants lors du perçage : Tout d'abord, le modèle de foret (ouverture) utilisé pour le perçage se réfère au diamètre maximum du tube d'expansion équipé de la vis d'expansion ; Deuxièmement, la profondeur de forage fait référence à la longueur du tube d'expansion, légèrement plus profonde que 5 \~ 10 mm.
3. Une fois le tube d'expansion inséré dans le trou percé, il peut être tapoté légèrement avec un marteau pour rendre le tube d'expansion et le mur plats.
4. Bien fixer l'équipement et fixer la vis autotaraudeuse dans le tube d'expansion.

Spécifications des Vis Autotaraudeuses:

Poinçon : JMB-40B Utiliser la ligne : 1018 Diamètre de roulement: Φ3.25MM Plaque dentaire : M-16T 250±0,2 80±0 200±0 N H : 167,40 T

Spécifications des Vis d'Expansion:

Schéma de principe de l'installation murale:

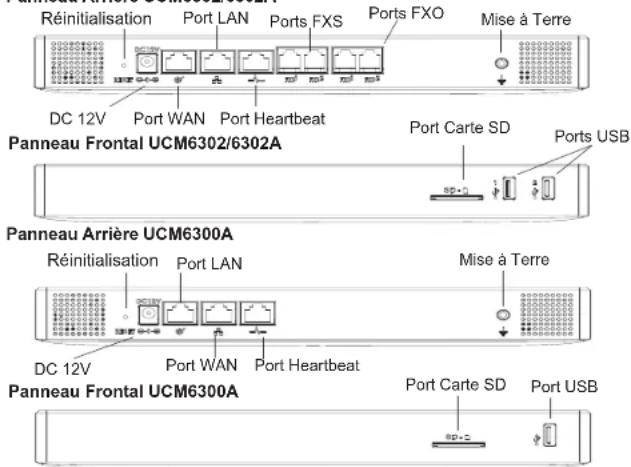

CONNECTER L'UCM6301/6302/6300A/6302A: Panneau Arrière UCM6302/6302A

Réinitialisation Port LAN Ports FXS Ports FXO Mise à Terre DC 12V Port WAN Port Heartbeat Port Carte SD Ports USB Panneau Frontal UCM6302/6302A Panneau Arrière UCM6300A Réinitialisation Port LAN Mise à Terre DC 12V Port WAN Port Heartbeat Port Carte SD Port USB Panneau Frontal UCM6300A

Note: Le nombre de ports FXS, FXO et USB dépend du modèle UCM6301/6302/6300A/6302A; parmi eux, l'UCM6301 support 1 FXS, 1 FXO et 1 port USB.

1. Branchez une extrémité d'un câble Ethernet RJ-45 dans le port WAN de l'UCM6301/6302/6300A/6302A.
2. Branchez l'autre extrémité du câble Ethernet dans le port de liaison montante d'un commutateur / concentrateur Ethernet.
3. Branchez l'adaptateur d'alimentation 12V DC dans la prise de courant à l'arrière de l'UCM6301/6302/6300A/6302A. Insérez la prise de l'adaptateur secteur sur une prise électrique protégée contre les surtensions.
4. Attendez que l'UCM6301/6302/6300A/6302A démarre. L'écran LCD à l'avant affichera ses informations matériel lorsque le processus de démarrage est terminé.
5. Une fois que l'UCM6301/6302/6300A/6302A est correctement connecté au réseau via le port WAN, appuyer sur le bouton «Accueil» vous permettra d'obtenir l'adresse IP ainsi que d'autres informations.
6. (Optionnel) Reliez les lignes RTC à partir de la prise murale vers les ports FXO, connecter les lignes analogiques (téléphone et fax) aux ports FXS (UCM6301/6302/6302A uniquement).

UTILISATION DU MENU LCD DE L'UCM6301/6302/6300A/6302A:

1. Appuyez sur "Options" pour commencer à parcourir les options du menu.
2. Appuyez sur "Touches de navigation" pour parcourir les différentes options du menu. Appuyez sur "OK" pour sélectionner une entrée.
3. Dans le menu, sélectionnez "Retour" pour revenir au menu précédent.
4. L'écran LCD revient à l'affichage par défaut après avoir été inactif dans le menu pendant plus de 30 secondes.

CONFIGURATION DE L'UCM6301/6302/6300A/6302A VIA L'INTERFACE WEB:

1. Connectez l'ordinateur au même réseau que le UCM6301/6302/6300A/6302A.
2. S'assurer que l'UCM6301/6302/6300A/6302A est bien sous tension et affiche son adresse IP dans l'écran LCD.
3. Ouvrez un navigateur Web sur l'ordinateur et entrez l'URL de l'interface web dans le format suivant: http(s)://IP-Address:Port
4. La page de connexion apparaîtra (voir la figure ci-dessous). Entrez le nom d'utilisateur de l'administrateur, par défaut "admin" et le mot de passe aléatoire unique est imprimé sur l'autocollant.

Biervenue à UCM6302

1. Pour des informations détaillées concernant la configuration des extensions SIP, lignes RTC, Trunks SIP et tous les autres paramètres du système via l'interface Web, Veuillez télécharger le manuel d'utilisation de l'UCM6301/6302/6300A/6302A à partir d'ici: http://www.grandstream.com/support
